加强框架填充墙的构造措施与墙垛稳定的措施VIP免费

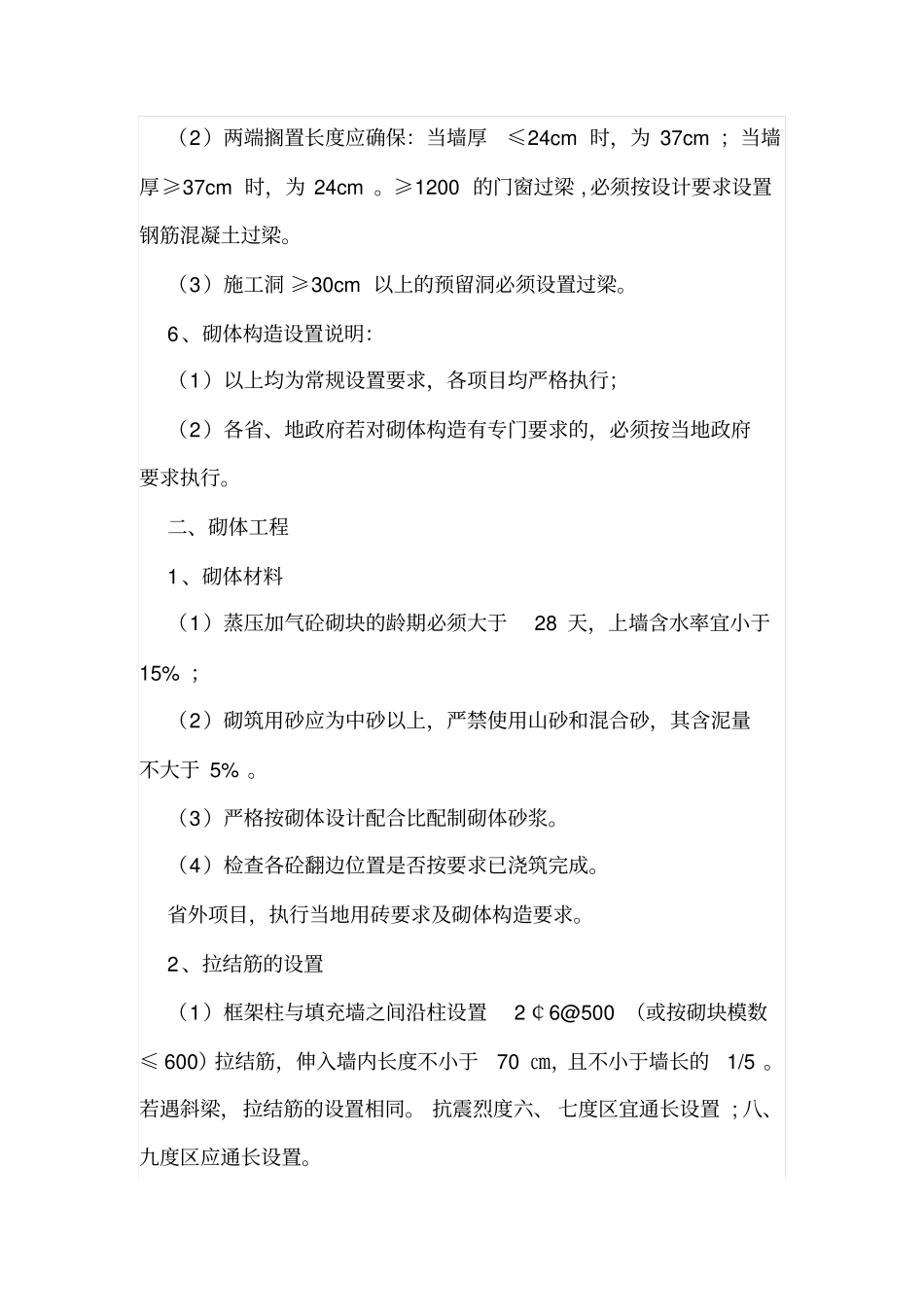

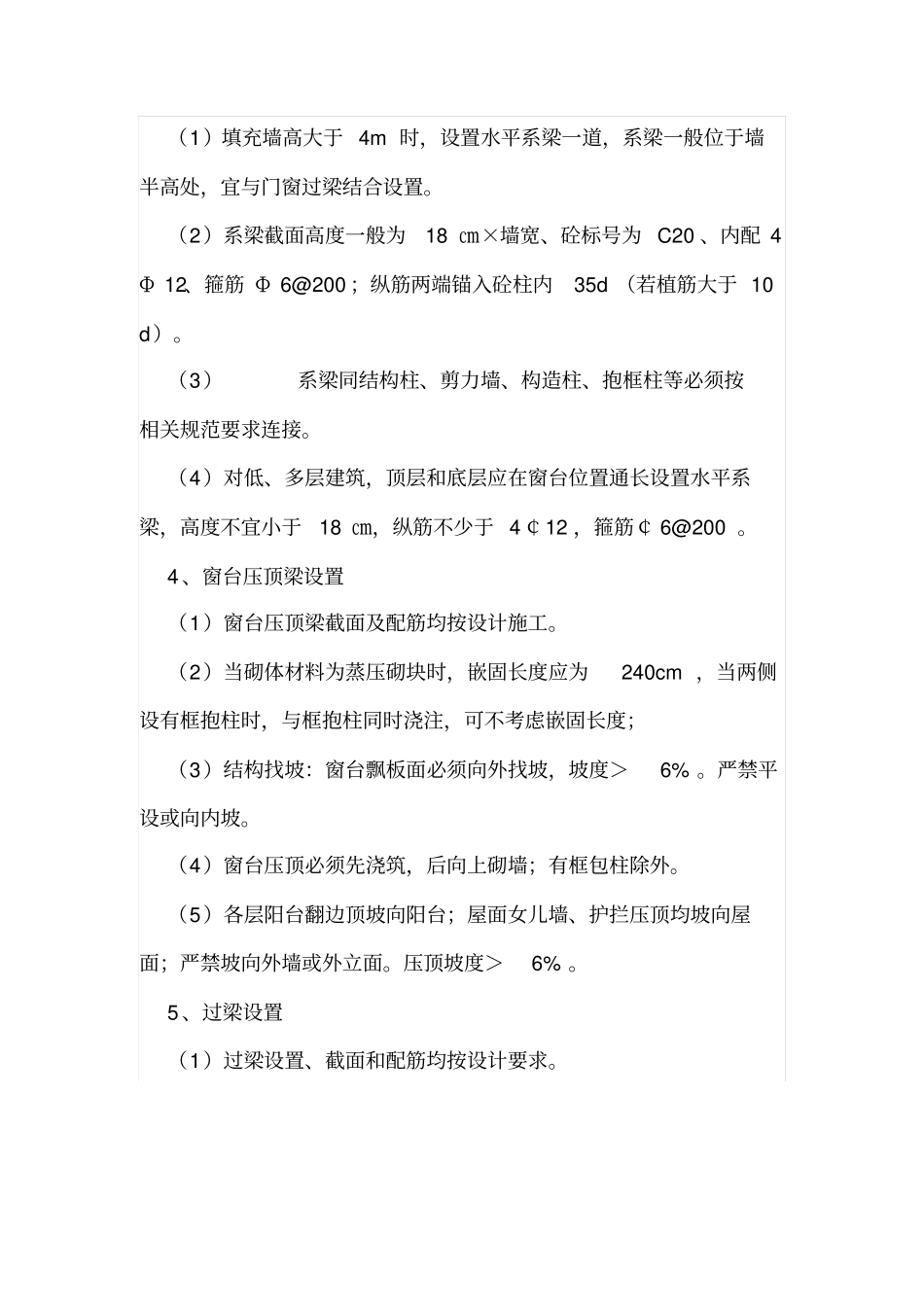

加强框架填充墙的构造措施与墙垛稳定的措施1、构造柱的设置（1）构造柱的设置要求、截面、配筋、砼标号均按结构设计说明施工（2）构造柱设置的主要位置：①填充墙长度大于5米，或墙长超过层高2倍时，应设置钢筋砼构造柱。构造柱柱中心距为5米或两倍层高中的小者。②阳台及砖砌拦河、天面女儿墙，每隔3米及转角处均设置构造柱。③露台分户墙端设置构造柱及压顶梁、灰砂砖砌筑。（3）对于多、高层阳台构造柱，可同结构梁一同浇注，但必须确保顶端（结构梁底）为铰接，柱顶内外钢筋45度交叉即可形成铰接；（4）砌体（大于3m）无约束的端部必须增设构造柱。2、抱框柱设置（1）大于1.2m进户门、大于2m的门窗洞口两侧应设置抱框柱；或按设计要求设置构造柱。（2）根据各地区设计要求，截面为10cm×墙宽、砼标号C20、内配2Φ12，拉结筋2Φ6@300（或与砌体拉接筋一并设置）；（3）门柱筋底部在结构板上生根，窗柱可在窗台压梁上生根；上部既可以同连系过梁连接，也可同结构梁铰接。3、系梁设置（1）填充墙高大于4m时，设置水平系梁一道，系梁一般位于墙半高处，宜与门窗过梁结合设置。（2）系梁截面高度一般为18㎝×墙宽、砼标号为C20、内配4Φ12、箍筋Φ6@200；纵筋两端锚入砼柱内35d（若植筋大于10d）。（3）系梁同结构柱、剪力墙、构造柱、抱框柱等必须按相关规范要求连接。（4）对低、多层建筑，顶层和底层应在窗台位置通长设置水平系梁，高度不宜小于18㎝，纵筋不少于4￠12，箍筋￠6@200。4、窗台压顶梁设置（1）窗台压顶梁截面及配筋均按设计施工。（2）当砌体材料为蒸压砌块时，嵌固长度应为240cm，当两侧设有框抱柱时，与框抱柱同时浇注，可不考虑嵌固长度；（3）结构找坡：窗台飘板面必须向外找坡，坡度＞6%。严禁平设或向内坡。（4）窗台压顶必须先浇筑，后向上砌墙；有框包柱除外。（5）各层阳台翻边顶坡向阳台；屋面女儿墙、护拦压顶均坡向屋面；严禁坡向外墙或外立面。压顶坡度＞6%。5、过梁设置（1）过梁设置、截面和配筋均按设计要求。（2）两端搁置长度应确保：当墙厚≤24cm时，为37cm；当墙厚≥37cm时，为24cm。≥1200的门窗过梁,必须按设计要求设置钢筋混凝土过梁。（3）施工洞≥30cm以上的预留洞必须设置过梁。6、砌体构造设置说明：（1）以上均为常规设置要求，各项目均严格执行；（2）各省、地政府若对砌体构造有专门要求的，必须按当地政府要求执行。二、砌体工程1、砌体材料（1）蒸压加气砼砌块的龄期必须大于28天，上墙含水率宜小于15%；（2）砌筑用砂应为中砂以上，严禁使用山砂和混合砂，其含泥量不大于5%。（3）严格按砌体设计配合比配制砌体砂浆。（4）检查各砼翻边位置是否按要求已浇筑完成。省外项目，执行当地用砖要求及砌体构造要求。2、拉结筋的设置（1）框架柱与填充墙之间沿柱设置2￠6@500（或按砌块模数≤600）拉结筋，伸入墙内长度不小于70㎝，且不小于墙长的1/5。若遇斜梁，拉结筋的设置相同。抗震烈度六、七度区宜通长设置;八、九度区应通长设置。（2）凡在结构柱、剪力墙上植筋的，必须满足锚入长度10㎝或10d取其较大值，和抗拔强度。植筋位置准确，确保在水平灰缝内，不得折弯压入砖缝（斜梁除外）。拉接筋末端加90度弯钩。（3）采用植筋施工，钻孔直经应大于拉结筋直径一个型号，清孔干净，植筋胶饱满。3、填充墙体四周加强处理（1）墙体底部20cm高“导墙”，采用实心砖配砖，广东省内项目采用蒸压灰砂砖或蒸压粉煤灰砖或水泥实心砖；省外项目，执行当地用砖要求及砌体构造要求。（2）顶部采用实心砖斜砌，斜砌角度在45°~60℃范围，双侧双向斜砌（倒八），不得一边倒，待填充墙砌筑完间隔7天以后，方可将其补砌挤紧；要求顶砖砂浆堵塞饱满。（3）砌体与砼柱、或砼墙相接两端竖缝的处理：竖缝宽度宜为2cm，砌筑时斗头灰挤压严实、饱满；后原浆砂浆勾毛缝处理。4、外墙洞口预留及封堵（1）砖墙支模洞封堵做法。内外关模洞口湿水后浇灌C20细石砼（掺膨胀剂）；待细石砼终凝后，再用1:2水泥砂浆挂网抹面，表面须压实搓毛。（2）外墙孔洞预留及封堵做法。孔洞采用预留或机械开孔，孔洞应做成内高外低，高差为10~20mm，防止雨水倒灌；5、施工控制要点...
