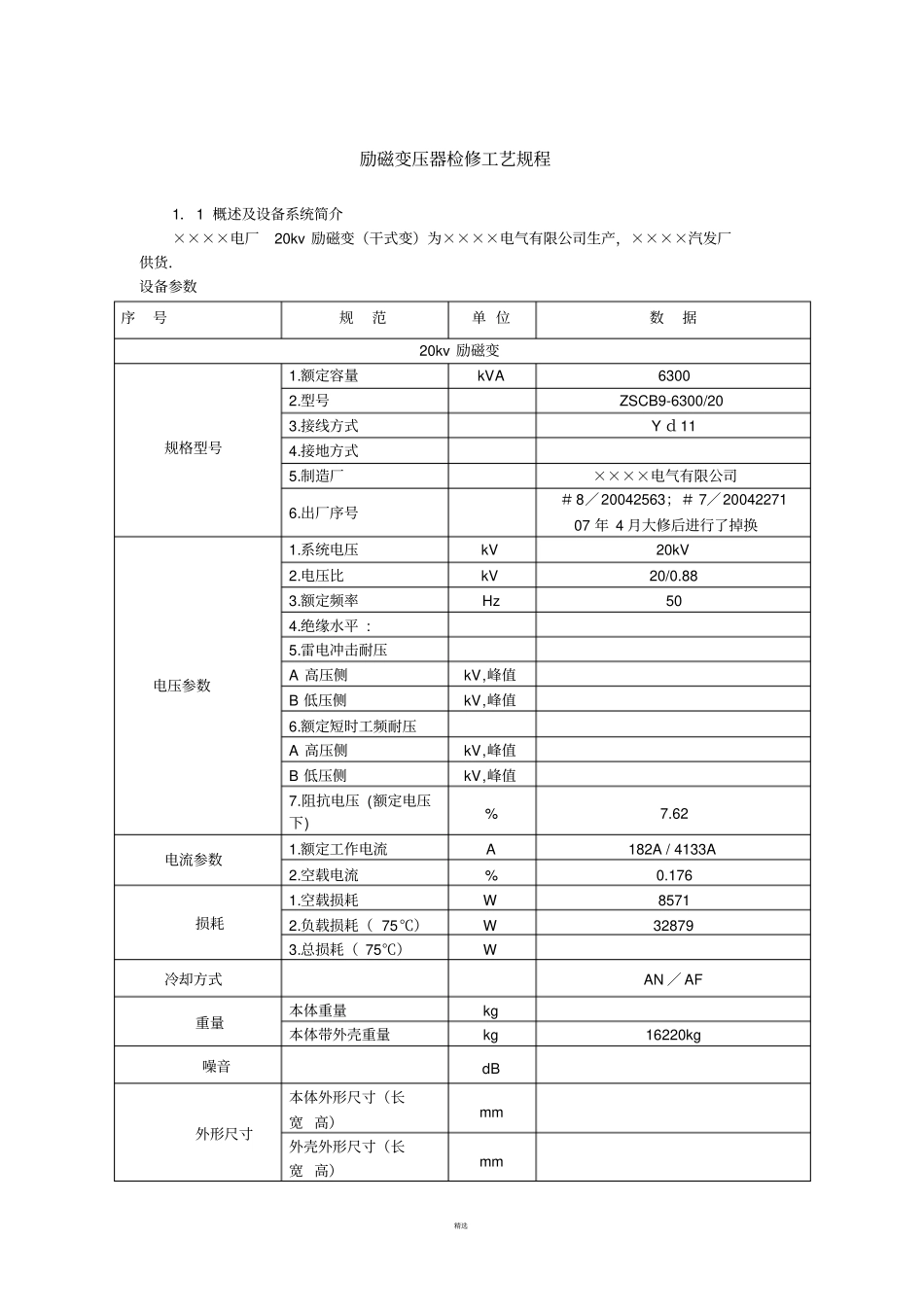

精选励磁变压器检修工艺规程1．1概述及设备系统简介××××电厂20kv励磁变（干式变）为××××电气有限公司生产，××××汽发厂供货．设备参数序号规范单位数据20kv励磁变规格型号1.额定容量kVA63002.型号ZSCB9-6300/203.接线方式Yｄ114.接地方式5.制造厂××××电气有限公司6.出厂序号＃8／20042563；＃7／2004227107年4月大修后进行了掉换电压参数1.系统电压kV20kV2.电压比kV20/0.883.额定频率Hz504.绝缘水平:5.雷电冲击耐压A高压侧kV,峰值B低压侧kV,峰值6.额定短时工频耐压A高压侧kV,峰值B低压侧kV,峰值7.阻抗电压(额定电压下)%7.62电流参数1.额定工作电流A182A/4133A2.空载电流%0.176损耗1.空载损耗W85712.负载损耗（75℃）W328793.总损耗（75℃）W冷却方式AN／AF重量本体重量kg本体带外壳重量kg16220kg噪音dB外形尺寸本体外形尺寸（长宽高）mm外壳外形尺寸（长宽高）mm精选2.励磁变压器检修类别及周期检修类别检修周期小修检查在干燥清洁的场所,每12个月进行一次检查性小修定期检修变压器的定期检修随机组大修进行临时检修变压器在运行中或检查调试时,发现或发生异常情况,应及时进行检修3.励磁变压器检修项目3.1励磁变压器小修标准项目3.1.1变压器本体的检查清扫。3.1.2检查高低压侧引线端子及分接头处的紧固件和连接件的螺栓紧固情况。3.1.3检查变压器的外壳及铁芯的接地情况。3.1.4绝缘电阻的测试。3.2励磁变压器大修标准项目3.2.1柜体的检修3.2.2本体的检修3.2.3变压器附件的检修3.2.4电气试验3.2.5复装（是否单列出：冷却系统检修、温度控制器检修、CT检查等）4.励磁变压器修前准备工作4.1根据设备的具体问题准备相应的备品配件。4.2办理开工申请并提交工作票4.3分析设备状况,确定重点检修或改进项目4.4组织工作成员进行安全技术措施和设备资料学习4.5协调接口部门的联系<提前通知有关部门作好准备>4.6现场准备4.6.1检修场地做好防止污染破坏地面等措施4.6.2检查变压器大修的安全措施是否可靠齐全4.7工具准备:变压器常用工器具、电动手提风机、摇表〈2500V〉等.4.8材料准备:准备更换的工件、材料,辅助材料如:干净的白布和擦机布、清洗剂、毛刷、砂纸、电力复合脂、无水乙醇。4.9办理工作票及开工手续4.9.1工作票开工：核对现场工况及安全措施4.9.2交代注意事项和重要环节5励磁变压器检修步骤、工艺方法及质量标准5.1励磁变柜体及变压器各接头的检查处理5.1.1打开变压器柜体,检查所有的接线的连接状况,注意带电间隔及其他带电设备。5.1.2检查引入的电缆和引线有无过热、变色，螺丝有无松动现象，注意保护绝缘子。5.1.3检查柜体的接地线是否完好5.1.4核实分接头位置组别与在标准铭牌图纸上是否一致5.1.5拆开高低压侧引线,注意保护绝缘子5.2励磁变压器的清扫精选5.2.1检查变压器的清洁度,如发现有过多的灰尘聚集,则必须清除以保证空气流通和防止绝缘击穿,特别要注意清洁变压器的绝缘子,绕组装配的顶部和底部。5.2.2使用手提风机或干燥的压缩空气或氮气吹净通风道等不易接近的空间的灰尘,在沉积油灰的情况下,使用无水乙醇清除。5.3励磁变压器的全面检查5.3.1铁心及其夹件的外观检查,表面有无过热、变形，螺丝有无松脱现象，检查芯体各穿心螺杆的绝缘是否良好。用1000V摇表对螺栓进行测定，绝缘电阻一般不低于100MΩ。5.3.2接线、引线的检查：检查高低压侧引线端子及分接头等处的紧固件和连接件的螺栓紧固情况有无生锈、腐蚀痕迹。并将分接头螺栓重新紧固一次。5.3.3线圈的检查:检查绝缘体表面有无爬电痕迹或炭化、破损、龟裂、过热、变色等现象，必要时采取相应的措施进行处理。5.3.4接地情况的检查:检查变压器铁芯一点接地良好。5.4温控器及测温元件的检查校验附属部分的检查,其端子排及其接线情况检查.（是否要：冷却风机检修、测温线固定牢固）5.5变复装5.5.1接好低压侧引线5.5.2各连接部分紧固情况检查5.5.3铁心接地部分的检查5.5.4整体复装:严禁在变压器上遗留工具、材料等6励磁变压器的调试、试运6.1励磁变压器投入运行前的试验6.1.1测量高低压侧绕组的直流电阻：1)各相绕组电阻相互间的差别不应大于三相平均值的2%，无中性点引出的绕组，线间差别不应大于三相平均...
