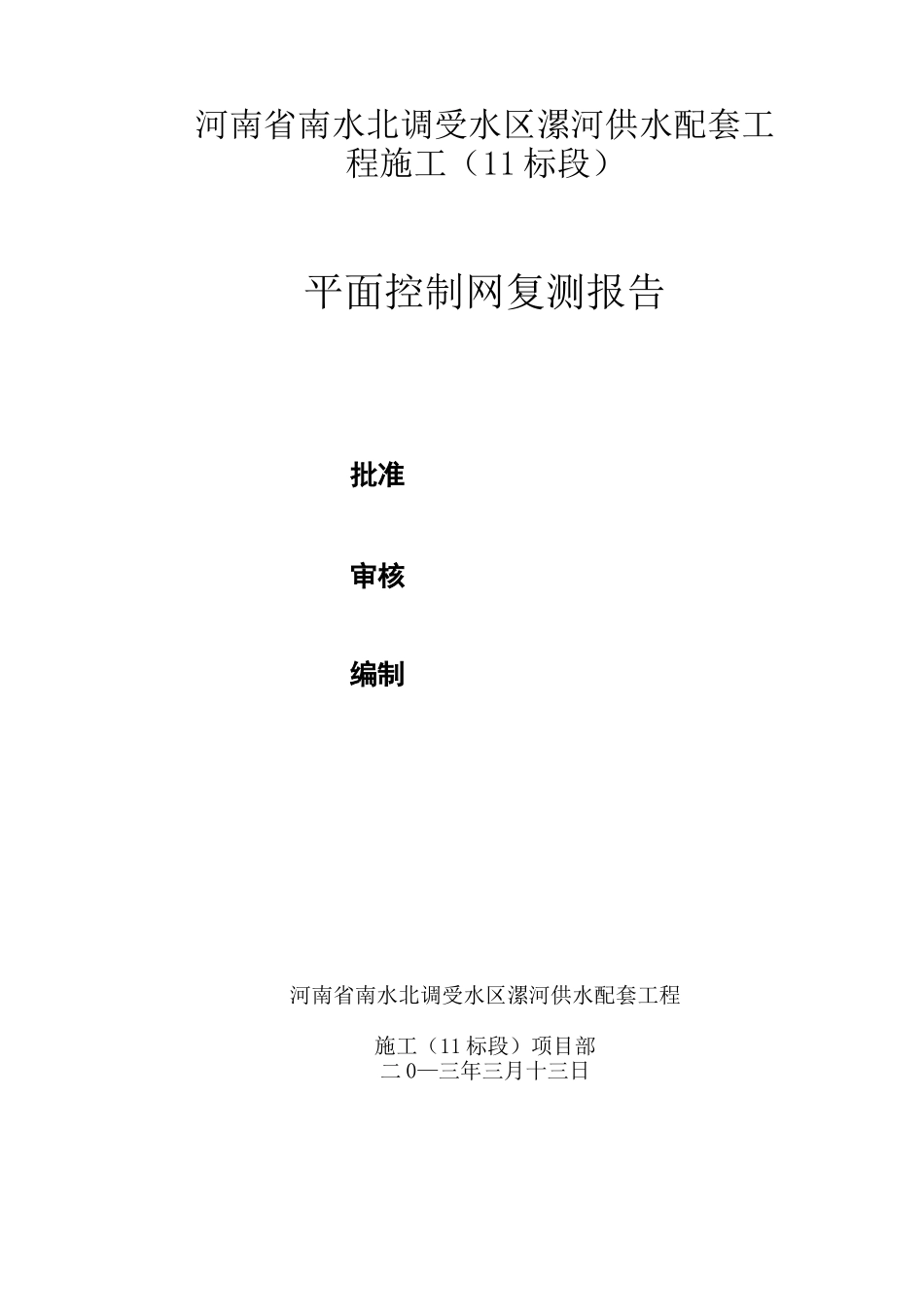

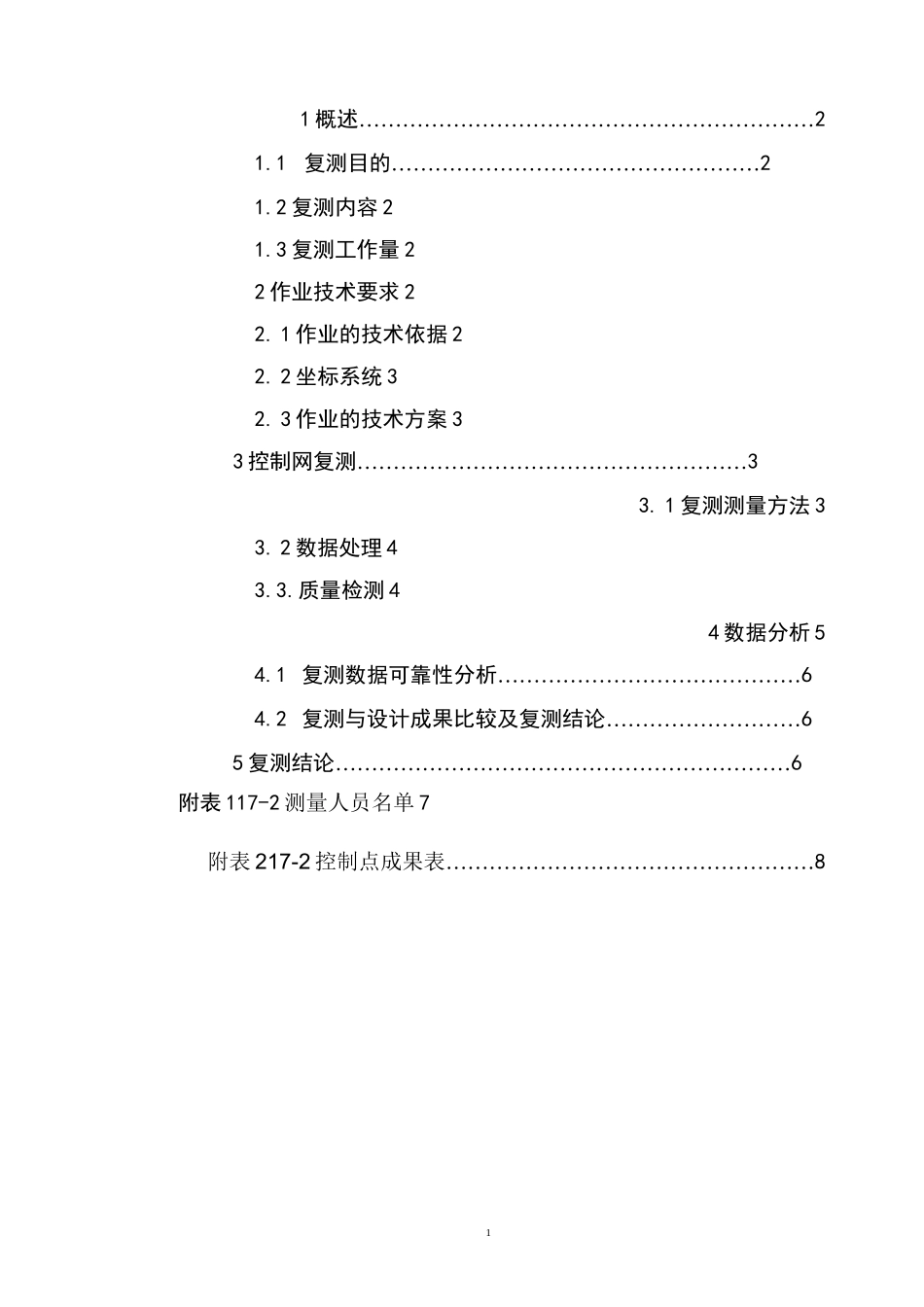

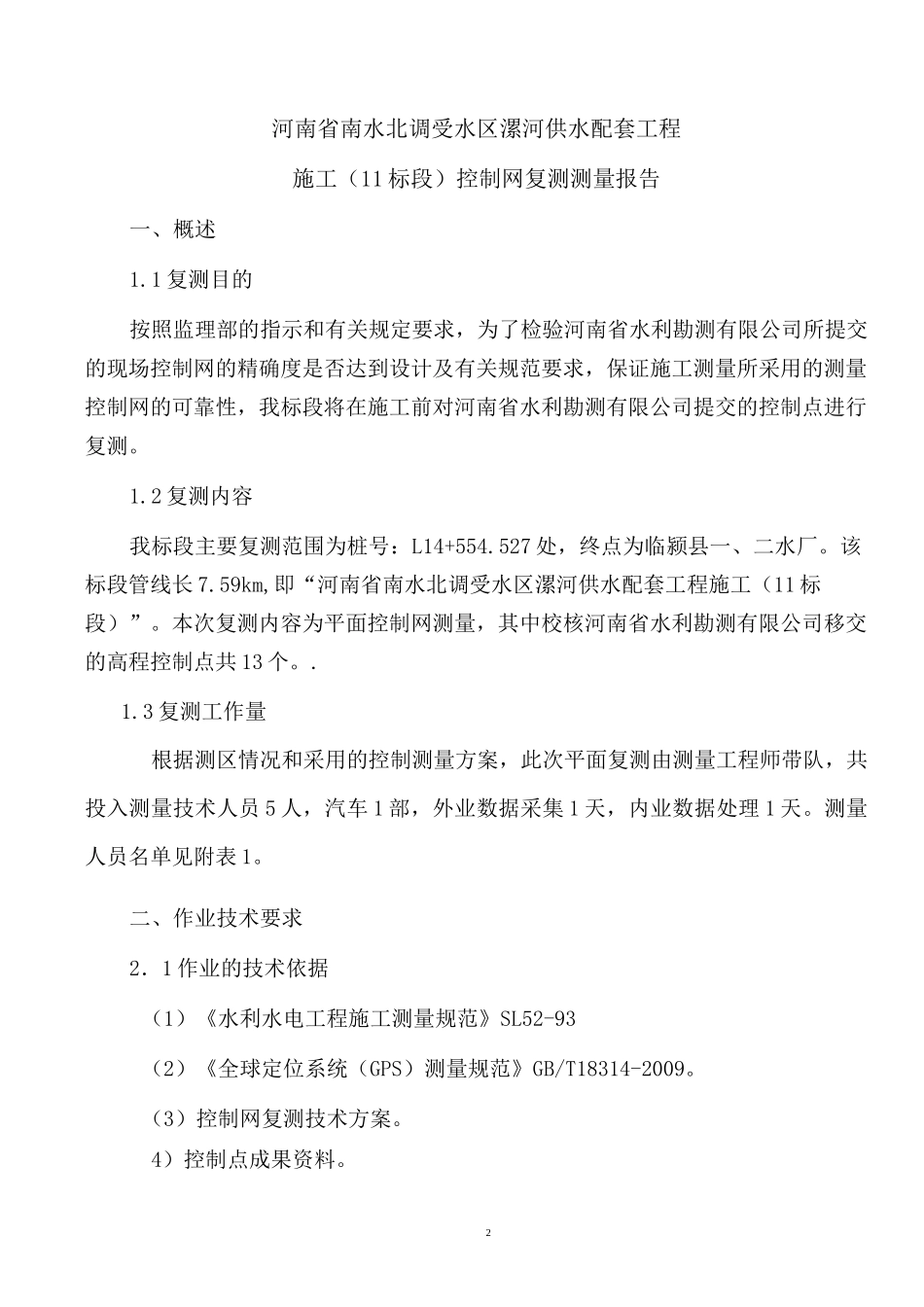

河南省南水北调受水区漯河供水配套工程施工（11标段）平面控制网复测报告批准审核编制河南省南水北调受水区漯河供水配套工程施工（11标段）项目部二0—三年三月十三日11概述………………………………………………………21.1复测目的……………………………………………21.2复测内容21.3复测工作量22作业技术要求22.1作业的技术依据22.2坐标系统32.3作业的技术方案33控制网复测………………………………………………33.1复测测量方法33.2数据处理43.3.质量检测44数据分析54.1复测数据可靠性分析……………………………………64.2复测与设计成果比较及复测结论………………………65复测结论………………………………………………………6附表117-2测量人员名单7附表217-2控制点成果表……………………………………………82河南省南水北调受水区漯河供水配套工程施工（11标段）控制网复测测量报告一、概述1.1复测目的按照监理部的指示和有关规定要求，为了检验河南省水利勘测有限公司所提交的现场控制网的精确度是否达到设计及有关规范要求，保证施工测量所采用的测量控制网的可靠性，我标段将在施工前对河南省水利勘测有限公司提交的控制点进行复测。1.2复测内容我标段主要复测范围为桩号：L14+554.527处，终点为临颍县一、二水厂。该标段管线长7.59km,即“河南省南水北调受水区漯河供水配套工程施工（11标段）”。本次复测内容为平面控制网测量，其中校核河南省水利勘测有限公司移交的高程控制点共13个。.1.3复测工作量根据测区情况和采用的控制测量方案，此次平面复测由测量工程师带队，共投入测量技术人员5人，汽车1部，外业数据采集1天，内业数据处理1天。测量人员名单见附表1。二、作业技术要求2．1作业的技术依据（1）《水利水电工程施工测量规范》SL52-93（2）《全球定位系统（GPS）测量规范》GB/T18314-2009。（3）控制网复测技术方案。4）控制点成果资料。32.2坐标系统1954北京坐标系，1°分带，中央子午线经度115°。2.3作业的技术方案此次平面控制网的复测采用全球卫星定位系统（GPS）进行，等级为D级。外业测量采用4台华星GPSA8双频接收机进行数据采集。仪器精度为平面土10mm+5ppm。内业处理采用中海达数据后处理软件，进行数据后处理及平差。三、控制网复测3.1复测测量方法首先把其中的两台GPS架设在河南省水利勘测有限公司提供的两个控制点上，把另两台GPS架设在需复测的控制点上，按照D级GPS测量的要求数据采集每个时段60分钟。依照此方式把所有的控制点全部数据采集完毕。具体见下表：时段复测点1D17083、D17084、D17085、D170862D17085、D17086、D17087、D170883D17087、D17088、D17089、D170904D17089、D17090、D17091、D170925D17091、D17092、D17093、D170946D17093、D17094、D170953.2数据处理本次复测数据后处理采用中海达后处理软件，该软件具备数据传输，基线向量处理，GPS网平差，多种GPS数据转换等功能，完全满足GPS控制测量数据处理的要求。4首先进行各种起算数据数据完整性、正确性和可靠性检核。然后进行外业数据质量检查、基线向量解算。如果有未按施测方案要求，外业缺测、漏测或数据处理后，观测数据不满足规定时有关成果及时进行补测。经检查无误后，进行GPS网平差及数据处理成果整理和技术总结编写。根据复测要求，本次GPS网平差选用两个河南省水利勘测有限公司提交的控制点为已知点，其它点未知点进行GPS网平差，具体见下表：分组已知点平差点1D17083、D17084D17085、D170862D17083、D17084D17087、D170883D17083、D17084D17089、D170904D17083、D17084D17091、D170925D17083、D17084D17093、D170946D17083、D17084D17095按照GPS测量规范要求，经处理，本次测量未出现返工现象，所有数据均合格，平差报告见附件。3.3质量检测本次采用GPS网平差的三条基线边长与其理论长度进行边长比对，比对情况见下表：检测边GPS基线边长（m）理论长度（m）5D17083〜D170841115.8551115.864D17085、D17086726.845726.849D17087、D17088726.09726.084D17089、D170901030.7821030.771D17091、D17092939.923939.918D17093、D170941246.031246.041四、数据分析4.1复测...
