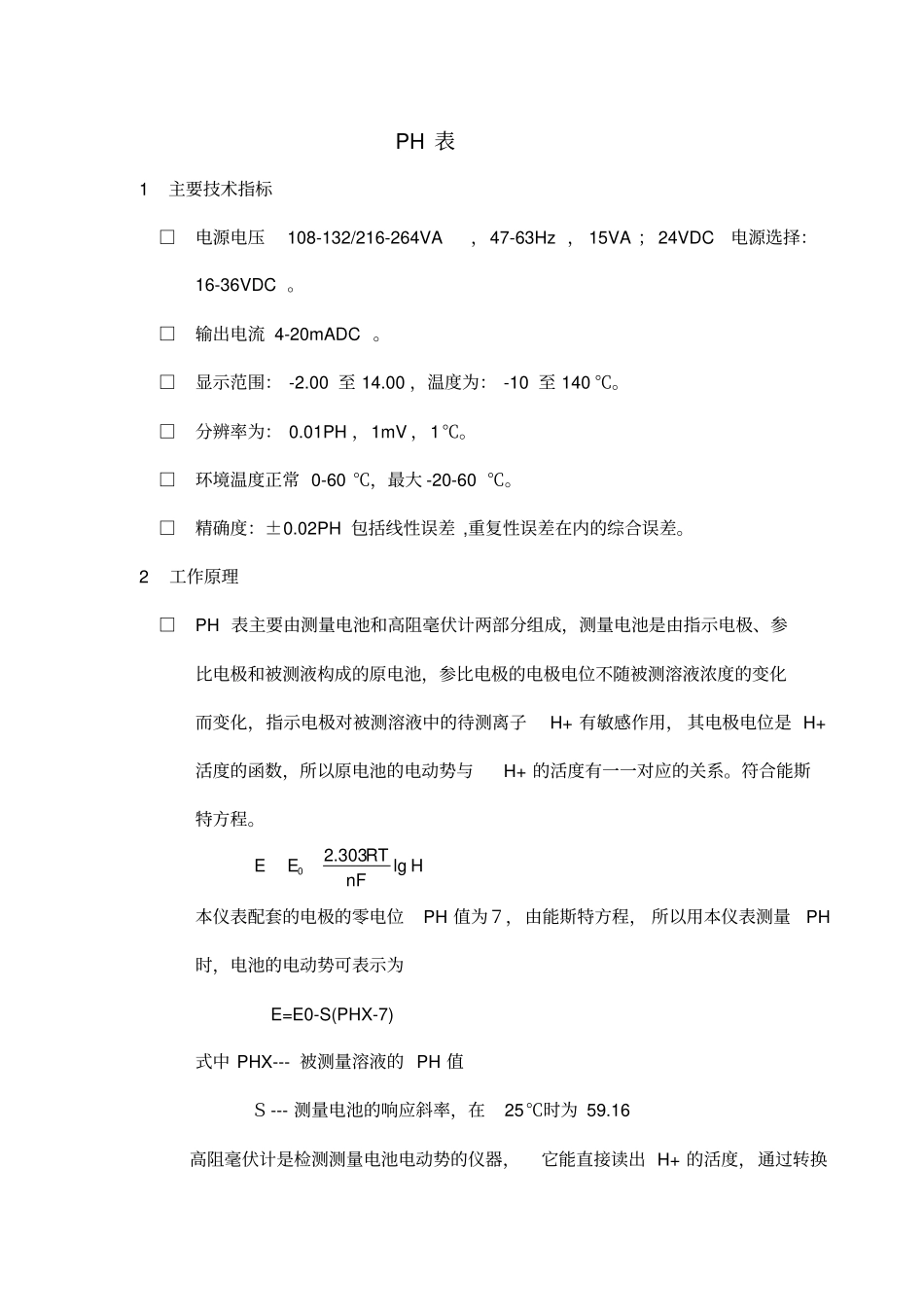

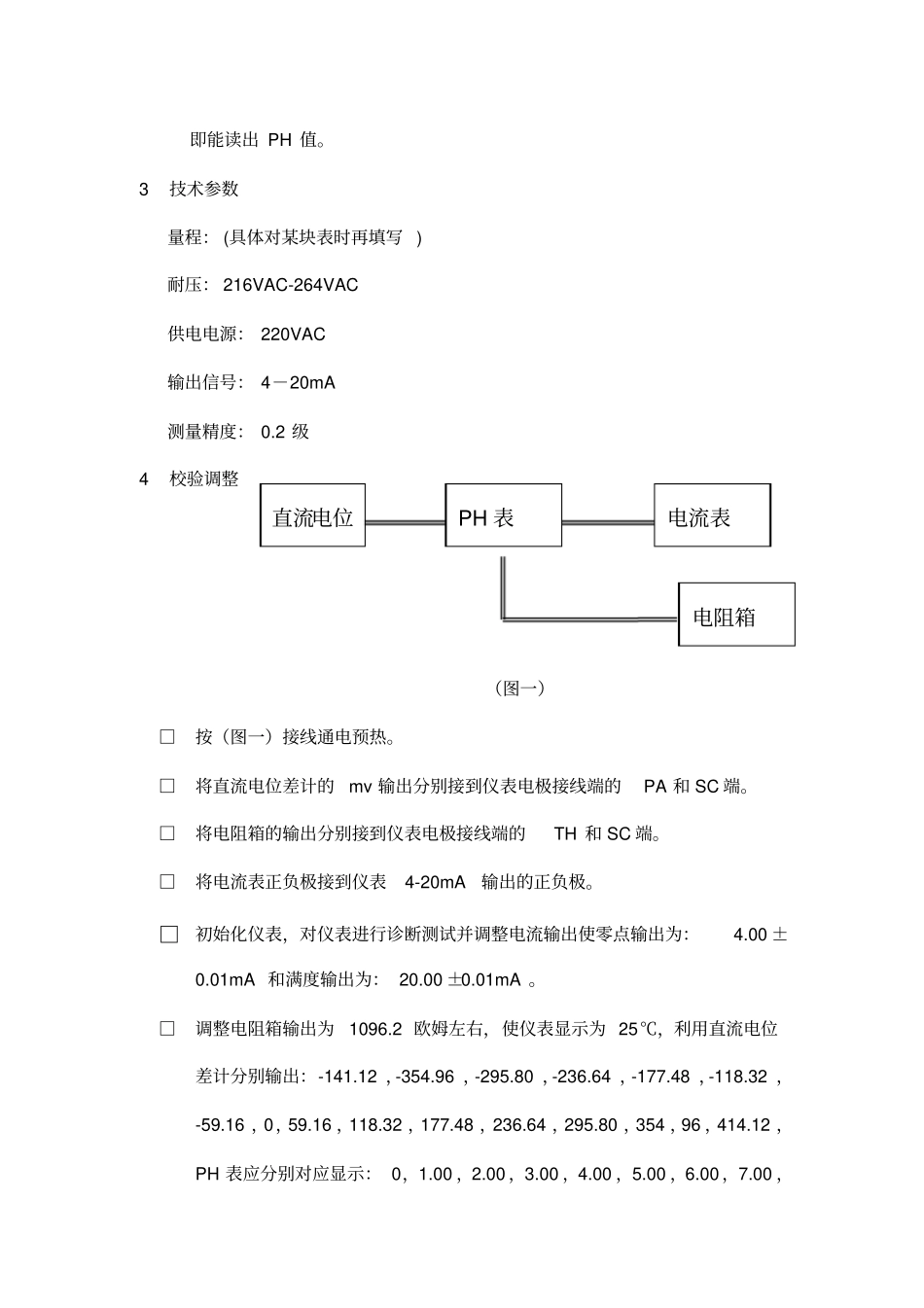

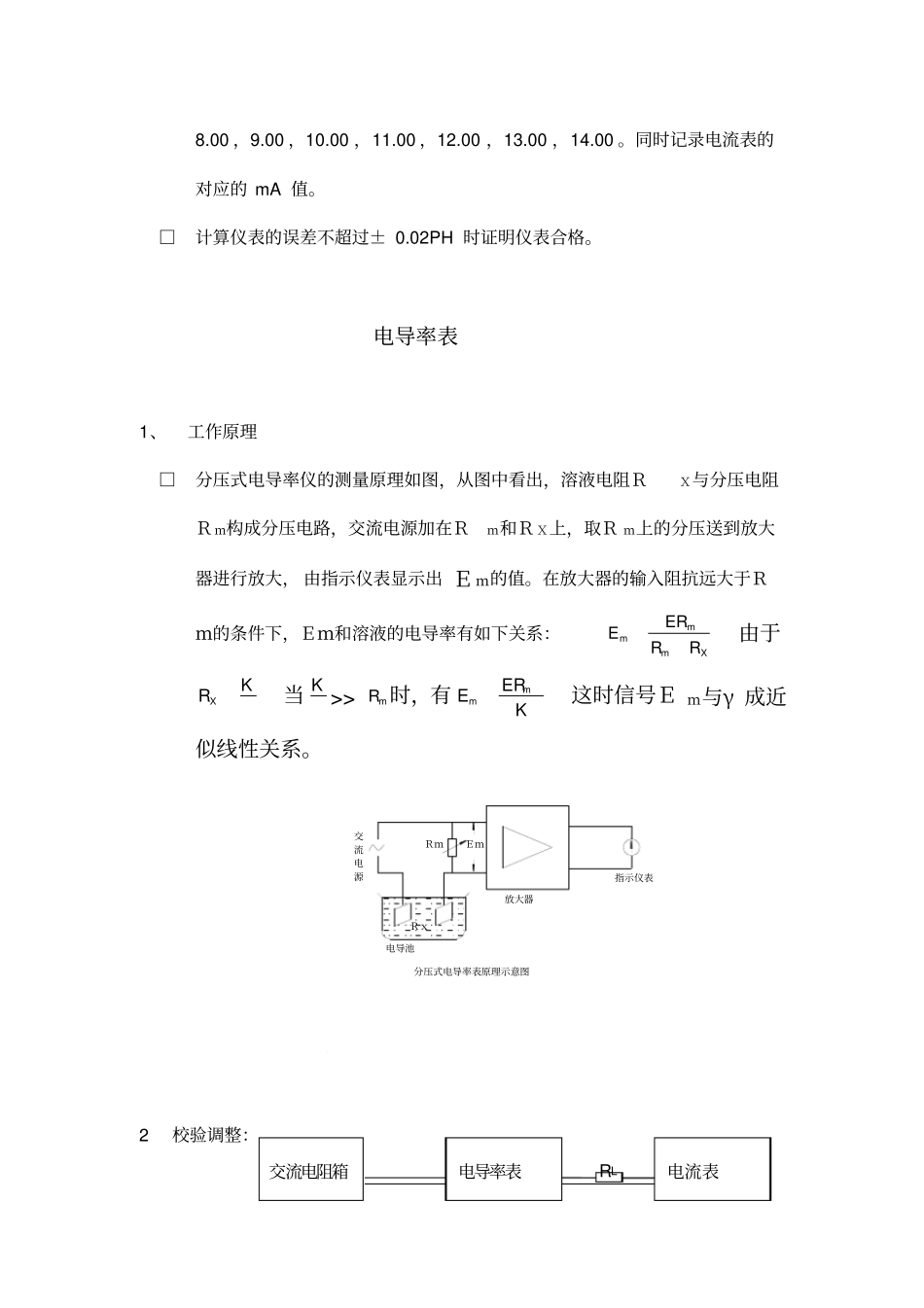

PH表1主要技术指标□电源电压108-132/216-264VA，47-63Hz，15VA；24VDC电源选择：16-36VDC。□输出电流4-20mADC。□显示范围：-2.00至14.00，温度为：-10至140℃。□分辨率为：0.01PH，1mV，1℃。□环境温度正常0-60℃，最大-20-60℃。□精确度：±0.02PH包括线性误差,重复性误差在内的综合误差。2工作原理□PH表主要由测量电池和高阻毫伏计两部分组成，测量电池是由指示电极、参比电极和被测液构成的原电池，参比电极的电极电位不随被测溶液浓度的变化而变化，指示电极对被测溶液中的待测离子H+有敏感作用，其电极电位是H+活度的函数，所以原电池的电动势与H+的活度有一一对应的关系。符合能斯特方程。02.303lgRTEEHnF本仪表配套的电极的零电位PH值为７，由能斯特方程，所以用本仪表测量PH时，电池的电动势可表示为E=E0-S(PHX-7)式中PHX---被测量溶液的PH值Ｓ---测量电池的响应斜率，在25℃时为59.16高阻毫伏计是检测测量电池电动势的仪器，它能直接读出H+的活度，通过转换即能读出PH值。3技术参数量程：(具体对某块表时再填写)耐压：216VAC-264VAC供电电源：220VAC输出信号：4－20mA测量精度：0.2级4校验调整（图一）□按（图一）接线通电预热。□将直流电位差计的mv输出分别接到仪表电极接线端的PA和SC端。□将电阻箱的输出分别接到仪表电极接线端的TH和SC端。□将电流表正负极接到仪表4-20mA输出的正负极。□初始化仪表，对仪表进行诊断测试并调整电流输出使零点输出为：4.00±0.01mA和满度输出为：20.00±0.01mA。□调整电阻箱输出为1096.2欧姆左右，使仪表显示为25℃，利用直流电位差计分别输出：-141.12，-354.96，-295.80，-236.64，-177.48，-118.32，-59.16，0，59.16，118.32，177.48，236.64，295.80，354，96，414.12，PH表应分别对应显示：0，1.00，2.00，3.00，4.00，5.00，6.00，7.00，直流电位PH表电流表电阻箱8.00，9.00，10.00，11.00，12.00，13.00，14.00。同时记录电流表的对应的mA值。□计算仪表的误差不超过±0.02PH时证明仪表合格。电导率表1、工作原理□分压式电导率仪的测量原理如图，从图中看出，溶液电阻ＲＸ与分压电阻Ｒｍ构成分压电路，交流电源加在Ｒｍ和ＲＸ上，取Ｒｍ上的分压送到放大器进行放大，由指示仪表显示出Ｅｍ的值。在放大器的输入阻抗远大于Ｒｍ的条件下，Ｅｍ和溶液的电导率有如下关系：mmmXERERR由于XKR当K>>mR时，有mEmERK这时信号Ｅｍ与γ成近似线性关系。Ｒｍ分压式电导率表原理示意图交流电源Ｒｘ电导池Ｅｍ放大器指示仪表2校验调整：RL交流电阻箱电导率表电流表（图一）a按（图一）接线通电预热。b将交流电阻箱的输出分别接到仪表电极接线端的W和K端。c将电阻箱的输出分别接到仪表电极接线端的G和R端。d将电流表正负极接到仪表4-20mA输出的正负极。e初始化仪表，对仪表进行诊断测试并调整电流输出使零点输出为：4.00±0.01mA和满度输出为：20.00±0.01mA。f调整电阻箱输出为1096.2欧姆左右，使仪表显示为25℃.利用交流电阻箱分别输入不同的电阻值，利用下面的公式来计算对应的理论电导率值：电导率值（μs/cm）=电极常数（cm-1）×106/输入电阻（Ω）g记录电导率表分别对应的显示值，同时记录电流表的对应的mA值。h误差计算：电导率应≤满量程的±0.５％，电流输出应≤满量程的±0.５％。1811微钠表1、工作原理敏感电极对钠离子浓度的变化呈对数响应，此响应用能斯特方程表示为：E=E0+2.3(RT/nF)·lg(C/Ciso)这里：E=测量的电极电位，mVE0=等电势电位，mVR=理想气体常数T=样品的温度，°K电阻箱n=待测离子的价数(钠离子的价数为+1)F=法拉第常数C=钠离子的有效浓度(活度)Ciso=钠离子的浓度(活度)，这里的电位E与温度无关(等电位点)上面方程式表明：测量的电位与温度和有关离子的浓度变化有关。为了消除样品温度波动而引起的误差，1800系列监测仪的微处理机将根据自动温度补偿电极所提供的数据不断地作出温度校正。从能斯特方程可知，温度在25℃时钠离子选择电极对浓度发生10倍改变时，其理论响应值为59.16mV，这称之谓电极的斜率(S)。然而，对大多数电极都呈现不了理论斜率，所以要进行校准才能确定其实际值。在进行样品分析时...
