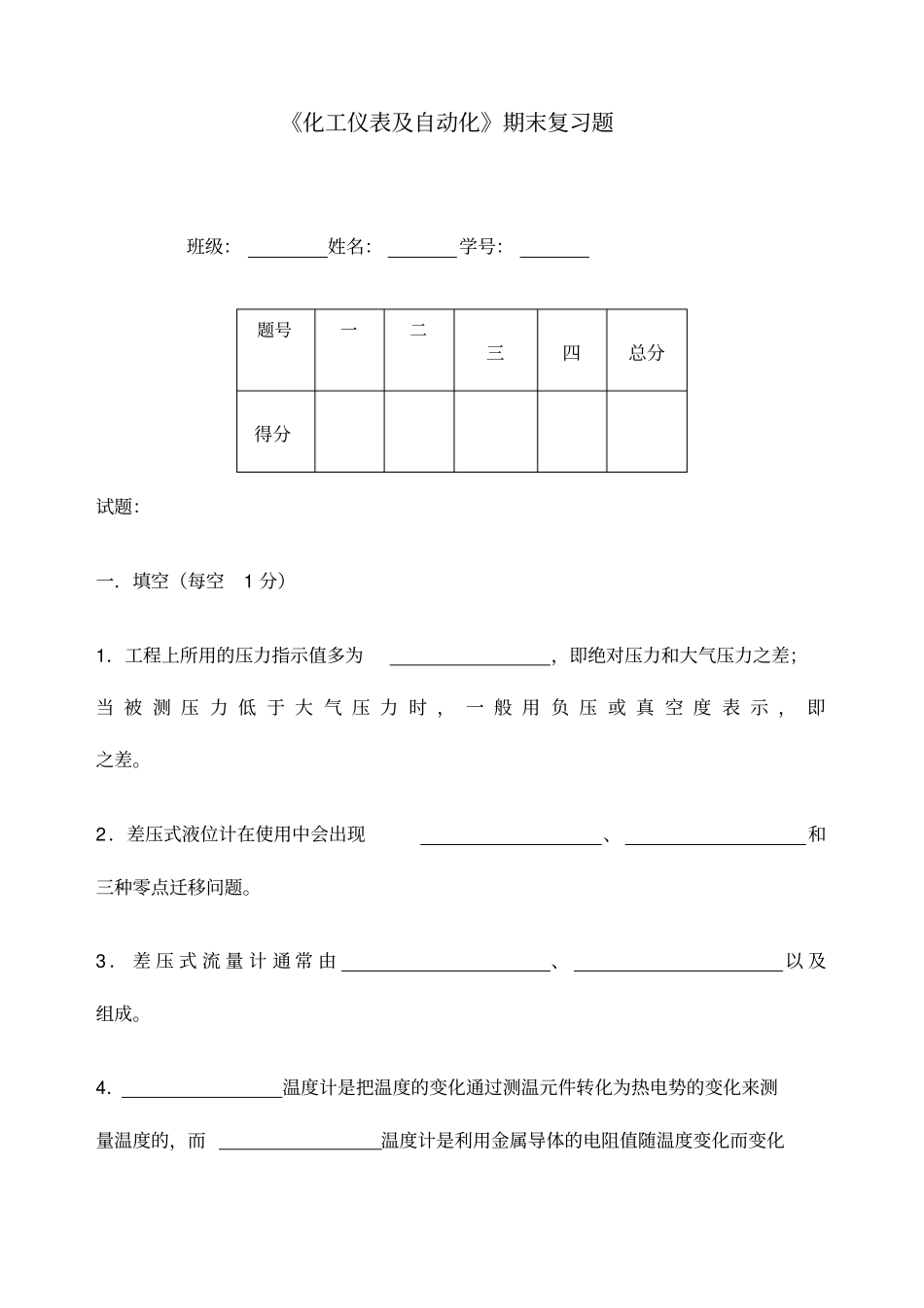

《化工仪表及自动化》期末复习题班级：姓名：学号：题号一二三四总分得分试题：一．填空（每空1分）1．工程上所用的压力指示值多为，即绝对压力和大气压力之差；当被测压力低于大气压力时，一般用负压或真空度表示，即之差。2．差压式液位计在使用中会出现、和三种零点迁移问题。3．差压式流量计通常由、以及组成。4．温度计是把温度的变化通过测温元件转化为热电势的变化来测量温度的，而温度计是利用金属导体的电阻值随温度变化而变化的特性来进行温度测量的。5．用来评价控制系统性能优劣的衰减振荡过程的品质指标分别是最大偏差（或超调量）、、、和振荡周期（或频率）等。6．描述简单对象特性的参数分别有、和。7．对于比例积分微分（PID）控制来说，单纯的比例作用存在余差，加入可以消除余差，而加入可以起到“超前控制”的效果。8．前馈控制的主要形式有和两种。9．衰减振荡过程的品质指标主要有、、、、振荡周期等。10．对于一个比例积分微分（PID）控制器来说，积分时间越大则积分作用越；微分时间越大，则微分作用越。11．根据滞后性质的不同，滞后可以分为和两类。12．测量仪表的量程是指与之差。13．按照使用能源的不同，工业仪表可以分为、两类。14．对于比例积分微分（PID）控制来说，单纯的比例作用存在余差，加入可以消除余差，而加入可以起到“超前控制”的效果。15．按照测量原理的不同，压力检测仪表可以分为、、、等。16．用于输送流体和提高流体压头的机械设备统称为流体输送设备，其中输送液体并提高其压头的机械称为，而输送气体并提高其压头的机械称为。17、气动仪表的信号传输，国际上统一使用的模拟气压信号；DDZIII型电动仪表国际上规定的统一标准信号制是。18．化工自动化的主要内容有、、自动操纵和开停车系统、。19．选择性控制系统可分为、和混合型选择性控制系统，对于选择性控制系统要注意防止现象的发生。20、常见的传热设备有、、等。21．两种常用的均匀控制方案包括、。22．速度式流量计中，应用原理测量流体流量的仪表为电磁流量计，根据“卡曼涡街”现象测量流体流量的仪表为，而差压式流量计体积流量大小与其所测得差压的（平方/平方根）成比例关系。23．比例度对过渡过程的影响规律是比例度越，过渡过程曲线越平稳，但余差也越大，比例度越，余差减小，但过渡过程曲线越振荡24、工程上所用的压力指示值多为，即绝对压力和大气压力之差；当被测压力低于大气压力时，一般用或真空度表示。25．某换热器温度控制系统在单位阶跃干扰作用下的过渡过程曲线如图1所示，温度给定值为200℃，该控制系统的最大偏差为，余差为，衰减比为。图126．用镍铬-铜镍热电偶测温，设备的温度为900℃（对应的分度表热电势为68783μV），自由端的温度为30℃（对应的分度表热电势为1801μV），测得的热电势应为。27．在精馏塔控制系统中，可以改变的变量有进料流量、塔顶冷回流流量、塔底再沸器加热蒸汽流量，要控制塔顶馏出物的组分应选择作为操纵变量，要控制塔底馏出物的组分应选择作为操纵变量。28．控制器参数工程整定的常用方法有、和经验凑试法。29．某台DDZ-III型比例积分控制器，控制器为正作用，比例度为100%，积分时间为2min。稳态时，输出为5mA。某瞬时，输入突然增加了0.2mA，此时刻输出瞬间变化到；经过5min后，输出又将变化到。30．比值控制系统中，要求不仅可以实现比较精确的流量比值，而且确保两物料总量基本不变，应采用。31．离心泵的流量控制方案有以下三种：控制泵的出口阀门开度、以及；32．离心式压缩机产生喘振现象的主要原因是压缩机的吸气量（大于、小于或等于）极限排气量引起的，防喘振控制方案有固定极限流量法和。二．简答1．试分别写出QDZ型气动单元组合仪表和DDZ-II型、DDZ-III型电动单元组合仪表的信号范围。（6分）2．列举一种容积式流量计，三种速度式流量计，一种直接式质量流量计。（10分）3．简述化工自动化的主要内容。（8分）4．什么是串级控制系统的主控制器和副控制器？请画出串级控制系统的方块图。（10分）5．简述离心泵的流量控制方案有哪几种？（6分）6．什么是反馈？什么是负反馈？（6分）7．用热电偶测温时，为...
