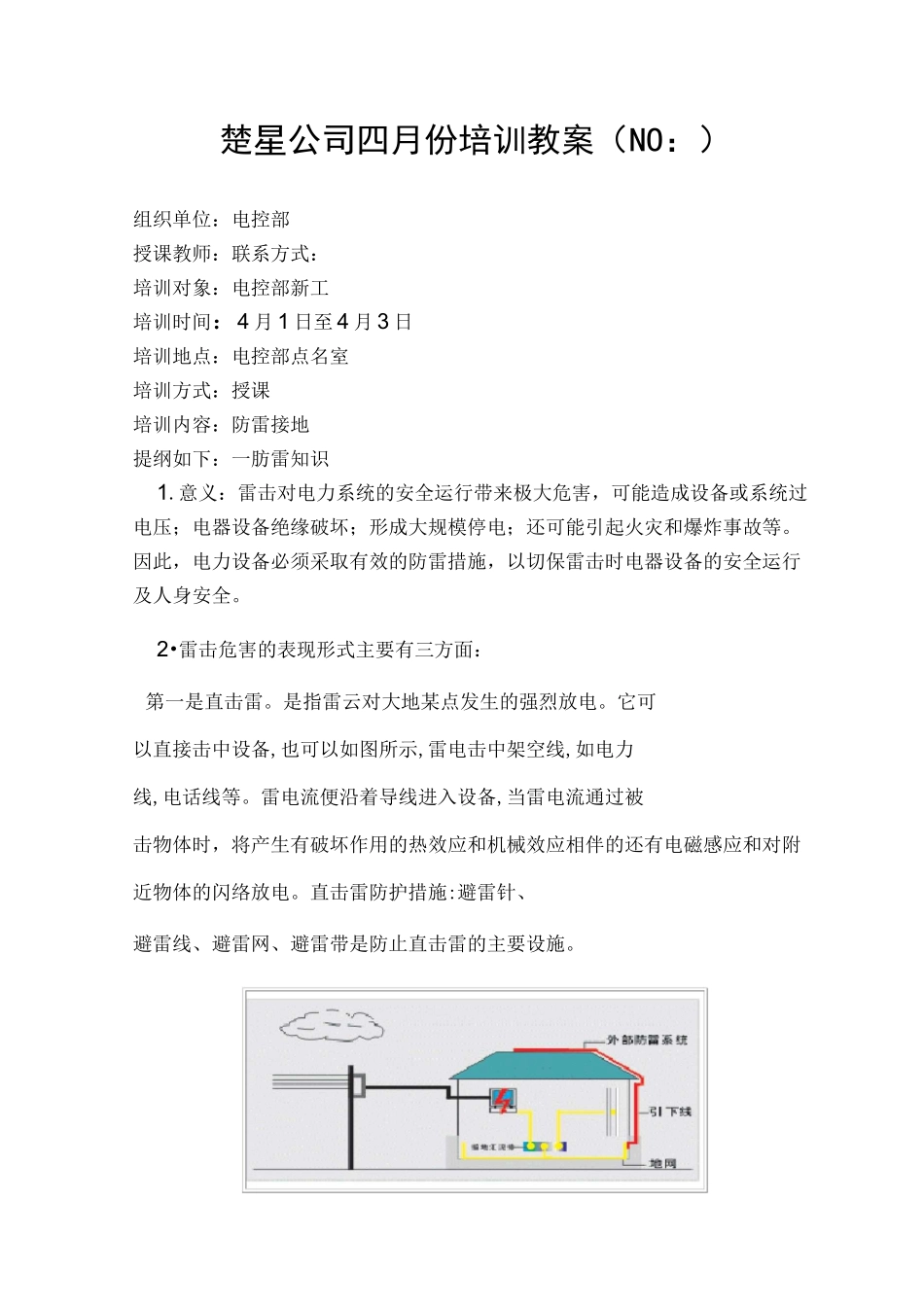

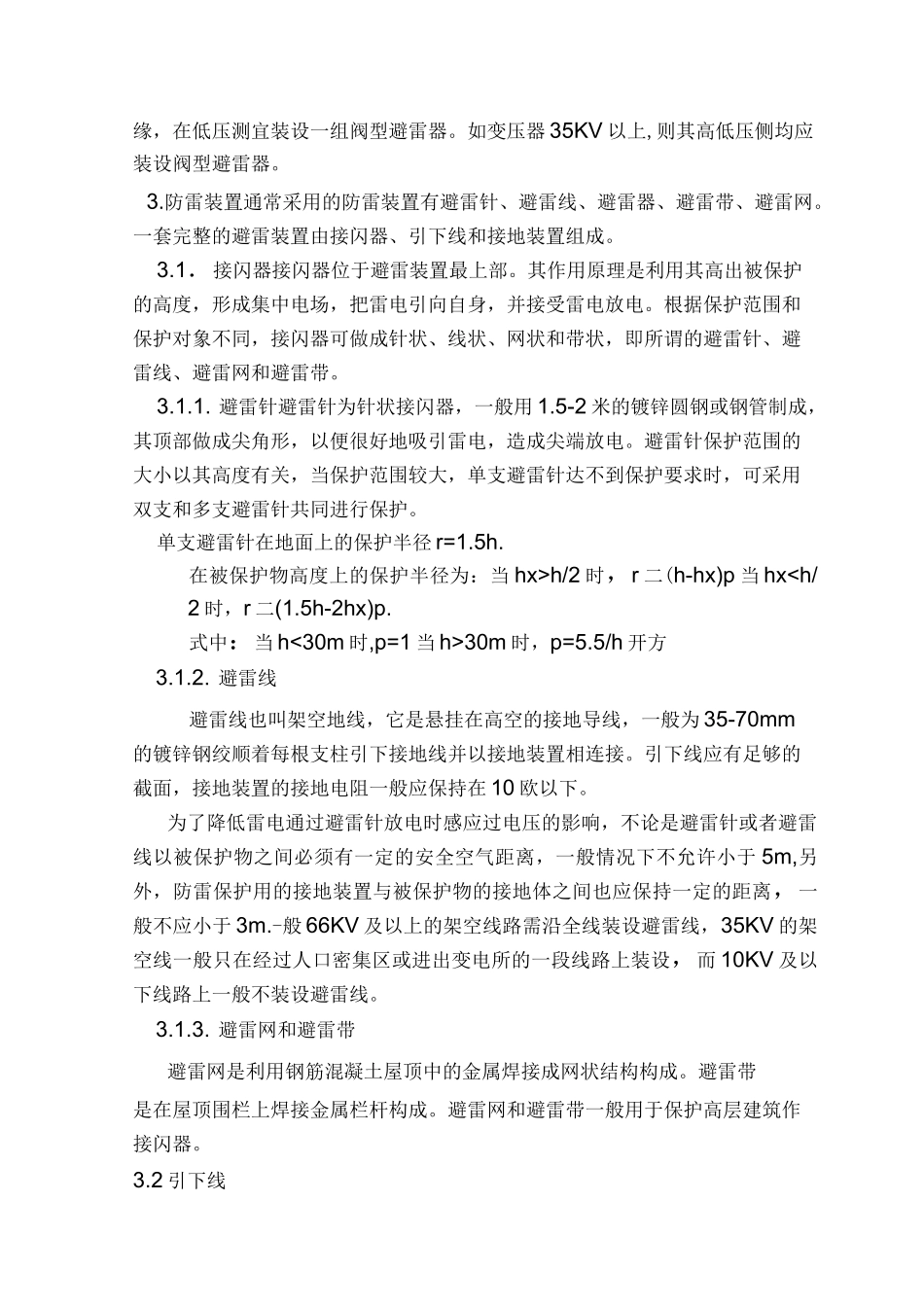

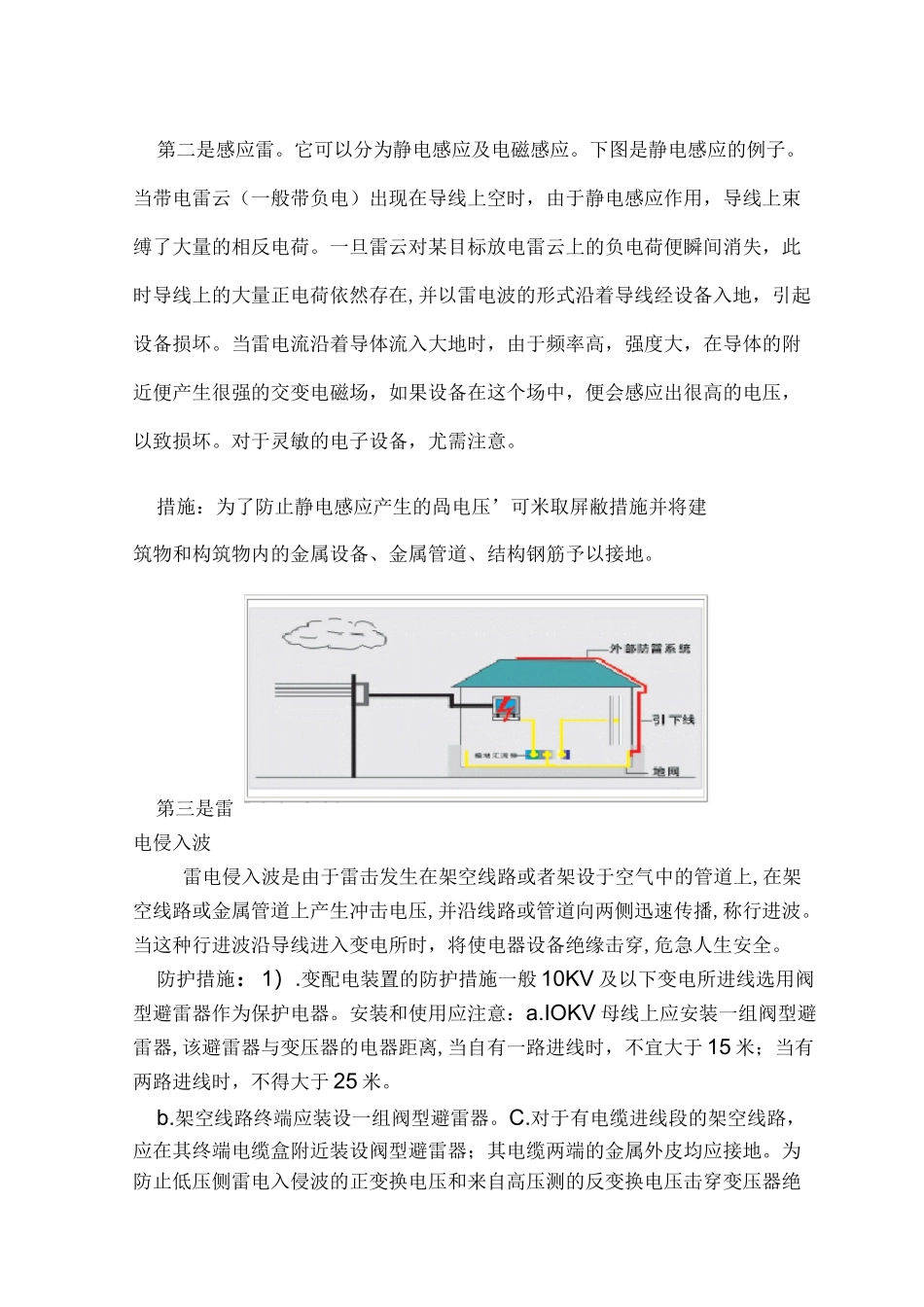

楚星公司四月份培训教案（NO：）组织单位：电控部授课教师：联系方式：培训对象：电控部新工培训时间：4月1日至4月3日培训地点：电控部点名室培训方式：授课培训内容：防雷接地提纲如下：一肪雷知识1.意义：雷击对电力系统的安全运行带来极大危害，可能造成设备或系统过电压；电器设备绝缘破坏；形成大规模停电；还可能引起火灾和爆炸事故等。因此，电力设备必须采取有效的防雷措施，以切保雷击时电器设备的安全运行及人身安全。2•雷击危害的表现形式主要有三方面：第一是直击雷。是指雷云对大地某点发生的强烈放电。它可以直接击中设备,也可以如图所示,雷电击中架空线,如电力线,电话线等。雷电流便沿着导线进入设备,当雷电流通过被击物体时，将产生有破坏作用的热效应和机械效应相伴的还有电磁感应和对附近物体的闪络放电。直击雷防护措施:避雷针、避雷线、避雷网、避雷带是防止直击雷的主要设施。第二是感应雷。它可以分为静电感应及电磁感应。下图是静电感应的例子。当带电雷云（一般带负电）出现在导线上空时，由于静电感应作用，导线上束缚了大量的相反电荷。一旦雷云对某目标放电雷云上的负电荷便瞬间消失，此时导线上的大量正电荷依然存在,并以雷电波的形式沿着导线经设备入地，引起设备损坏。当雷电流沿着导体流入大地时，由于频率高，强度大，在导体的附近便产生很强的交变电磁场，如果设备在这个场中，便会感应出很高的电压，以致损坏。对于灵敏的电子设备，尤需注意。措施：为了防止静电感应产生的咼电压’可米取屏敝措施并将建筑物和构筑物内的金属设备、金属管道、结构钢筋予以接地。第三是雷电侵入波雷电侵入波是由于雷击发生在架空线路或者架设于空气中的管道上,在架空线路或金属管道上产生冲击电压,并沿线路或管道向两侧迅速传播,称行进波。当这种行进波沿导线进入变电所时，将使电器设备绝缘击穿,危急人生安全。防护措施：1）.变配电装置的防护措施一般10KV及以下变电所进线选用阀型避雷器作为保护电器。安装和使用应注意：a.IOKV母线上应安装一组阀型避雷器,该避雷器与变压器的电器距离,当自有一路进线时，不宜大于15米；当有两路进线时，不得大于25米。b.架空线路终端应装设一组阀型避雷器。C.对于有电缆进线段的架空线路，应在其终端电缆盒附近装设阀型避雷器；其电缆两端的金属外皮均应接地。为防止低压侧雷电入侵波的正变换电压和来自高压测的反变换电压击穿变压器绝缘，在低压测宜装设一组阀型避雷器。如变压器35KV以上,则其高低压侧均应装设阀型避雷器。3.防雷装置通常采用的防雷装置有避雷针、避雷线、避雷器、避雷带、避雷网。一套完整的避雷装置由接闪器、引下线和接地装置组成。3.1．接闪器接闪器位于避雷装置最上部。其作用原理是利用其高出被保护的高度，形成集中电场，把雷电引向自身，并接受雷电放电。根据保护范围和保护对象不同，接闪器可做成针状、线状、网状和带状，即所谓的避雷针、避雷线、避雷网和避雷带。3.1.1.避雷针避雷针为针状接闪器，一般用1.5-2米的镀锌圆钢或钢管制成，其顶部做成尖角形，以便很好地吸引雷电，造成尖端放电。避雷针保护范围的大小以其高度有关，当保护范围较大，单支避雷针达不到保护要求时，可采用双支和多支避雷针共同进行保护。单支避雷针在地面上的保护半径r=1.5h.在被保护物高度上的保护半径为：当hx>h/2时，r二(h-hx)p当hx30m时，p=5.5/h开方3.1.2.避雷线避雷线也叫架空地线，它是悬挂在高空的接地导线，一般为35-70mm的镀锌钢绞顺着每根支柱引下接地线并以接地装置相连接。引下线应有足够的截面，接地装置的接地电阻一般应保持在10欧以下。为了降低雷电通过避雷针放电时感应过电压的影响，不论是避雷针或者避雷线以被保护物之间必须有一定的安全空气距离，一般情况下不允许小于5m,另外，防雷保护用的接地装置与被保护物的接地体之间也应保持一定的距离，一般不应小于3m.-般66KV及以上的架空线路需沿全线装设避雷线，35KV的架空线一般只在经过人口密集区或进出变电所的一段线路上装设，而10KV及以下线路上一般不装设避雷线。3.1.3.避雷网和避雷带避雷网是利...
