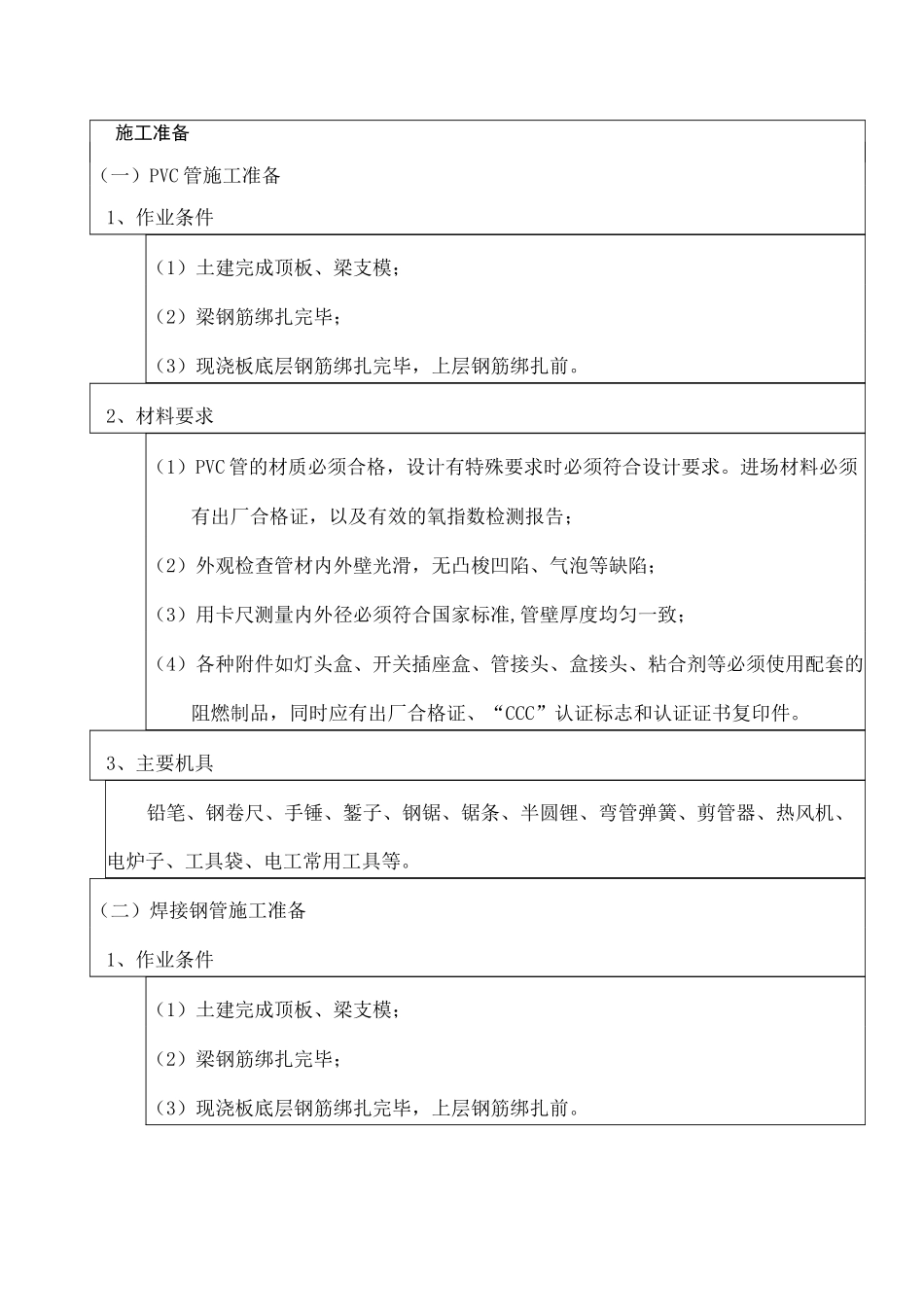

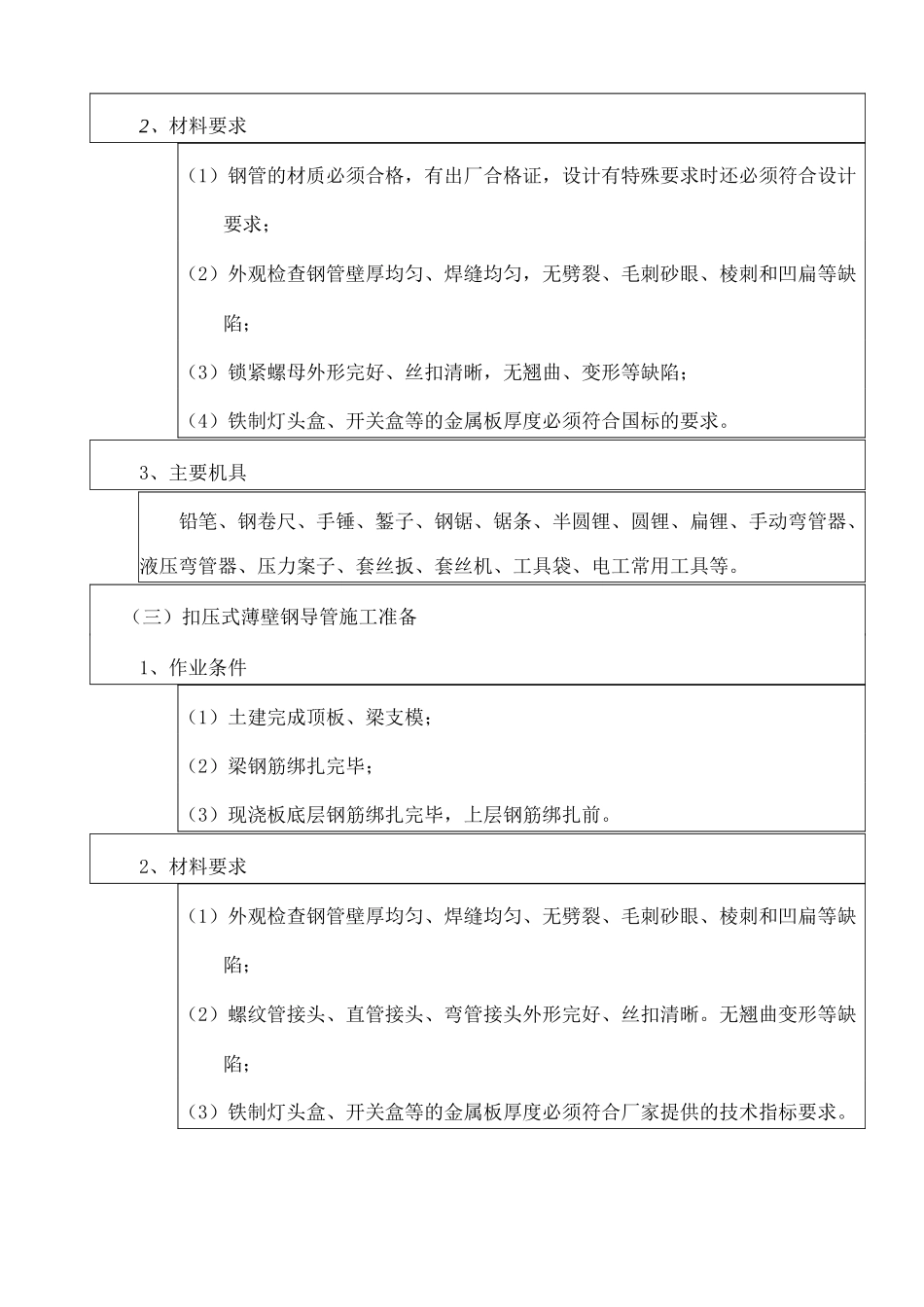

工程名共4页交底部电气工程日期电气配管施工准备（一）PVC管施工准备1、作业条件（1）土建完成顶板、梁支模；（2）梁钢筋绑扎完毕；（3）现浇板底层钢筋绑扎完毕，上层钢筋绑扎前。2、材料要求（1）PVC管的材质必须合格，设计有特殊要求时必须符合设计要求。进场材料必须有出厂合格证，以及有效的氧指数检测报告；（2）外观检查管材内外壁光滑，无凸梭凹陷、气泡等缺陷；（3）用卡尺测量内外径必须符合国家标准,管壁厚度均匀一致；（4）各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品，同时应有出厂合格证、“CCC”认证标志和认证证书复印件。3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锂、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。（二）焊接钢管施工准备1、作业条件（1）土建完成顶板、梁支模；（2）梁钢筋绑扎完毕；（3）现浇板底层钢筋绑扎完毕，上层钢筋绑扎前。2、材料要求（1）钢管的材质必须合格，有出厂合格证，设计有特殊要求时还必须符合设计要求；（2）外观检查钢管壁厚均匀、焊缝均匀，无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；（3）锁紧螺母外形完好、丝扣清晰，无翘曲、变形等缺陷；（4）铁制灯头盒、开关盒等的金属板厚度必须符合国标的要求。3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锂、圆锂、扁锂、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。（三）扣压式薄壁钢导管施工准备1、作业条件（1）土建完成顶板、梁支模；（2）梁钢筋绑扎完毕；（3）现浇板底层钢筋绑扎完毕，上层钢筋绑扎前。2、材料要求（1）外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；（2）螺纹管接头、直管接头、弯管接头外形完好、丝扣清晰。无翘曲变形等缺陷；（3）铁制灯头盒、开关盒等的金属板厚度必须符合厂家提供的技术指标要求。3、施工器具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锂、圆锂、扁锂、专用弯管器、扣压器、压力案子、工具袋、电工常用工具等。二、质量要求：1、暗敷的金属导管壁厚不小于1.5mm，暗敷的塑料导管壁厚不小于2.0mm。2、消防线路暗敷保护层厚度不小于3cm,砌体内绝缘导管暗敷保护层厚度不小于1.5cm,线路长度超过30m时，中间加接线盒。3•金属导管严禁对口熔焊连接，镀锌和壁厚＜2mm的钢导管不得套管熔焊连接。三、工艺流程（以照明为例）（一）PVC管施工工艺流程划定灯头盒位置一固定灯头盒一敷设管路一管路连接、切断和弯曲（二）焊按钢管施工工艺流程划定灯头盒位置一固定灯头盒一敷设管路一管路连按、切断、套丝和弯曲一跨接地线—变形缝的处理—管路防腐（三）扣压式薄壁钢导管施工工艺流程划定灯头盒位置一固定灯头盒一敷设管路一管路连接、切断和弯曲一变形缝的处理三、操作工艺（以照明为例）（一）现浇顶板内PVC管施工操作工艺1、划定灯头盒位置为了保证灯头盒位置的准确，首先应该根据设计图纸要求的灯具的型号，计算出灯头盒位置，如普通座灯头吸顶安装、普通吊线灯安装，灯头盒应该安装在房间的中心,而日光灯的灯头盒不能放在房问的中心。根据计算出的位置在模板上画出位置线，以免发生错误。2、固定灯头盒根据画出的位置线.把灯头盒初步固定在钢筋上，连接管路，安装盒接头，加强灯头盒的固定。灯头盒必须封堵严密，以免灰浆渗人造成管路堵塞。3、敷设管路管路必须敷设在上下层钢筋之间，与钢筋绑扎固定。根据去向的不同,可以分为三种惰况，第一种是从楼面内向上层引出的管路,第二种是从顶板向下引的管路,如向非承重隔墙板引出的开关管路，第三种是只在现浇顶板内敷设的管路。4、管路连接包括管路与管路的连接和管路与灯头盒的连接两种情况.5、管路的切断对于直径在20mm以下的管路可以使用专用的剪管器（割管器）进行剪切，对于直径在20mm以上的管路可以使用钢锯锯断.6、管路的弯曲对于直径在25mm以下的管路,使用配套的弯管弹簧，对于直径在32mm以上的管路，可以使用热煨法.（二）现浇顶板内焊接钢管施工操作工艺1、划定灯头盒位置与PVC管的方法相同。2、固定灯头盒根据画出的位置线,把灯头盒初步固定在...
