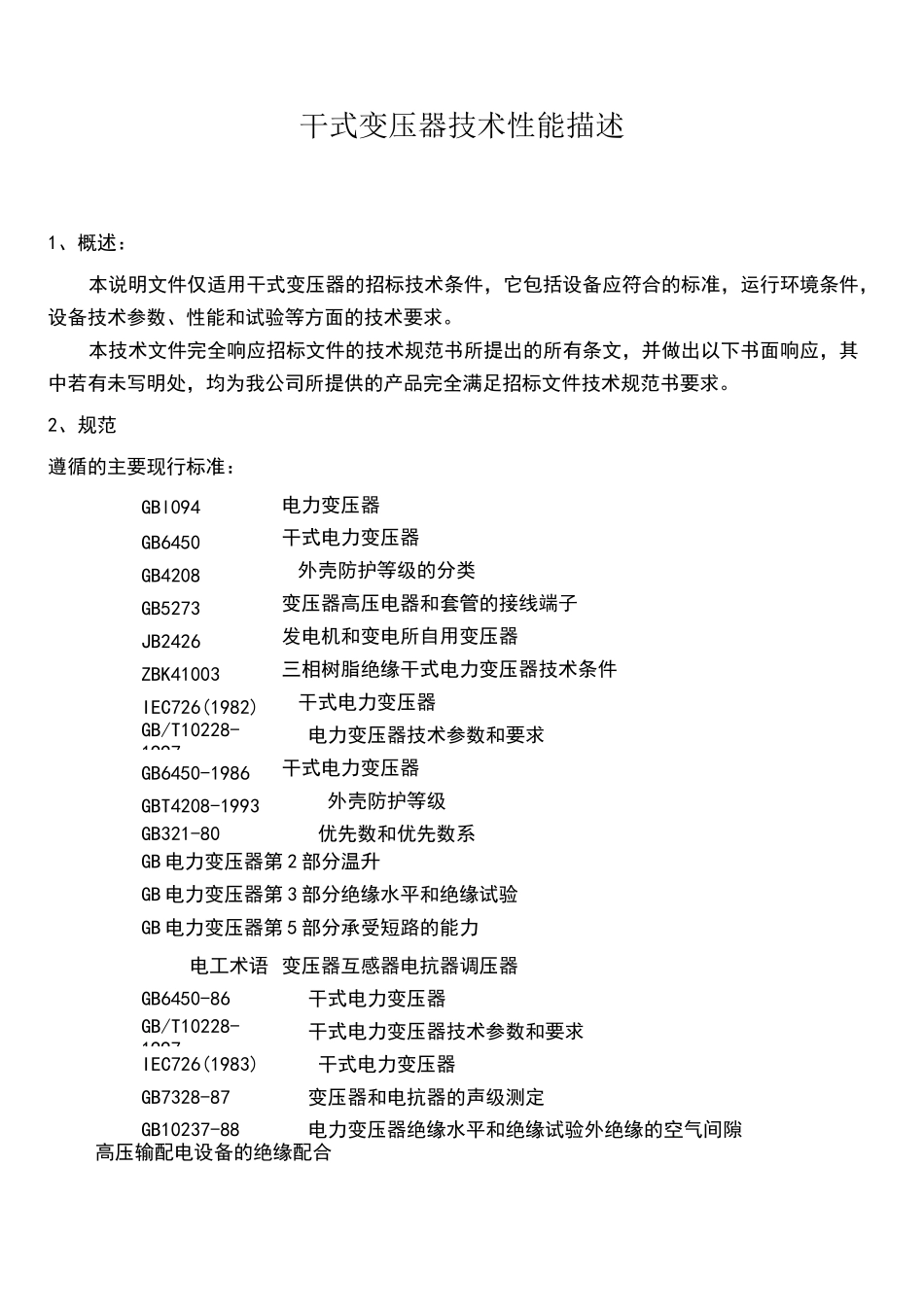

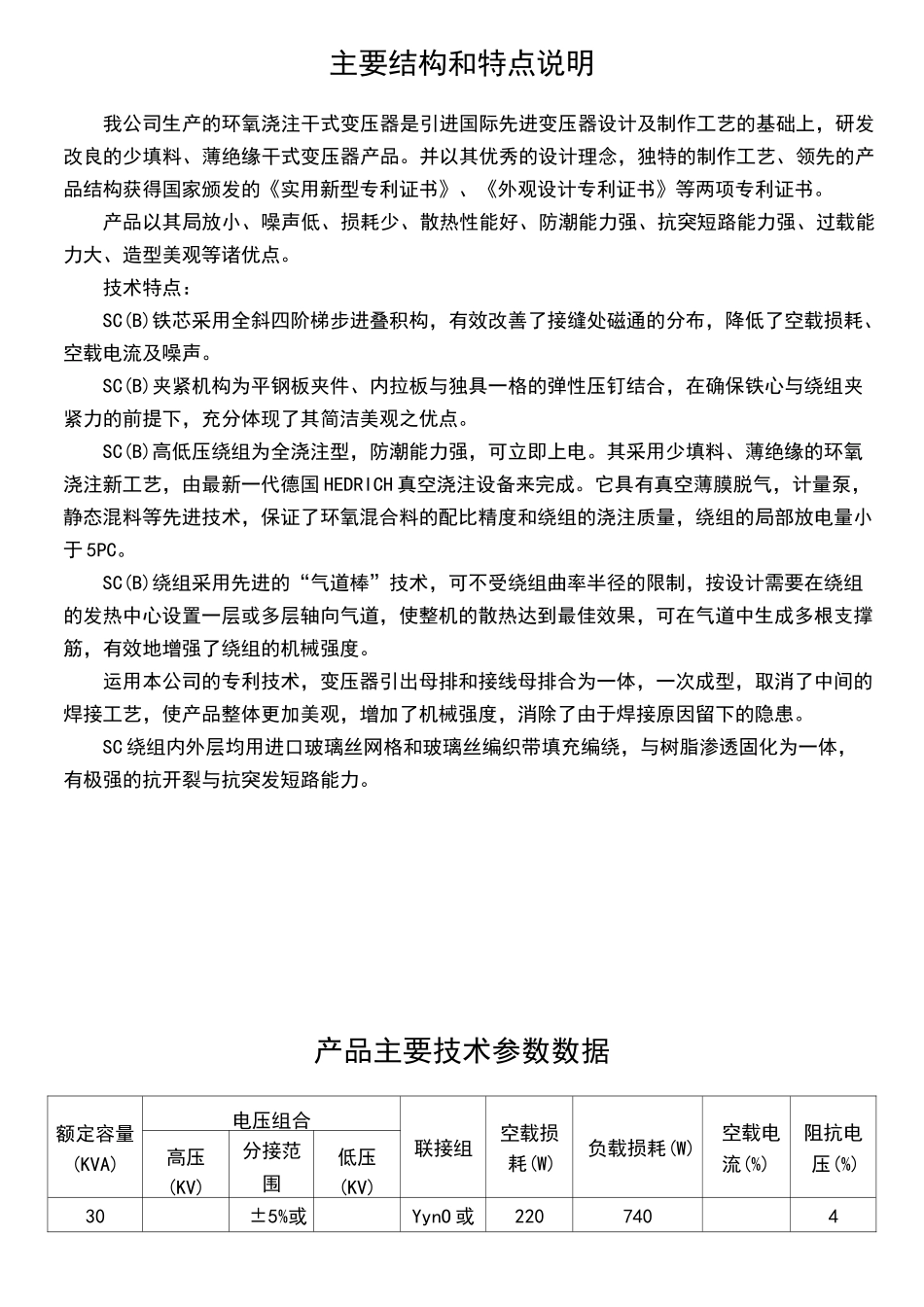

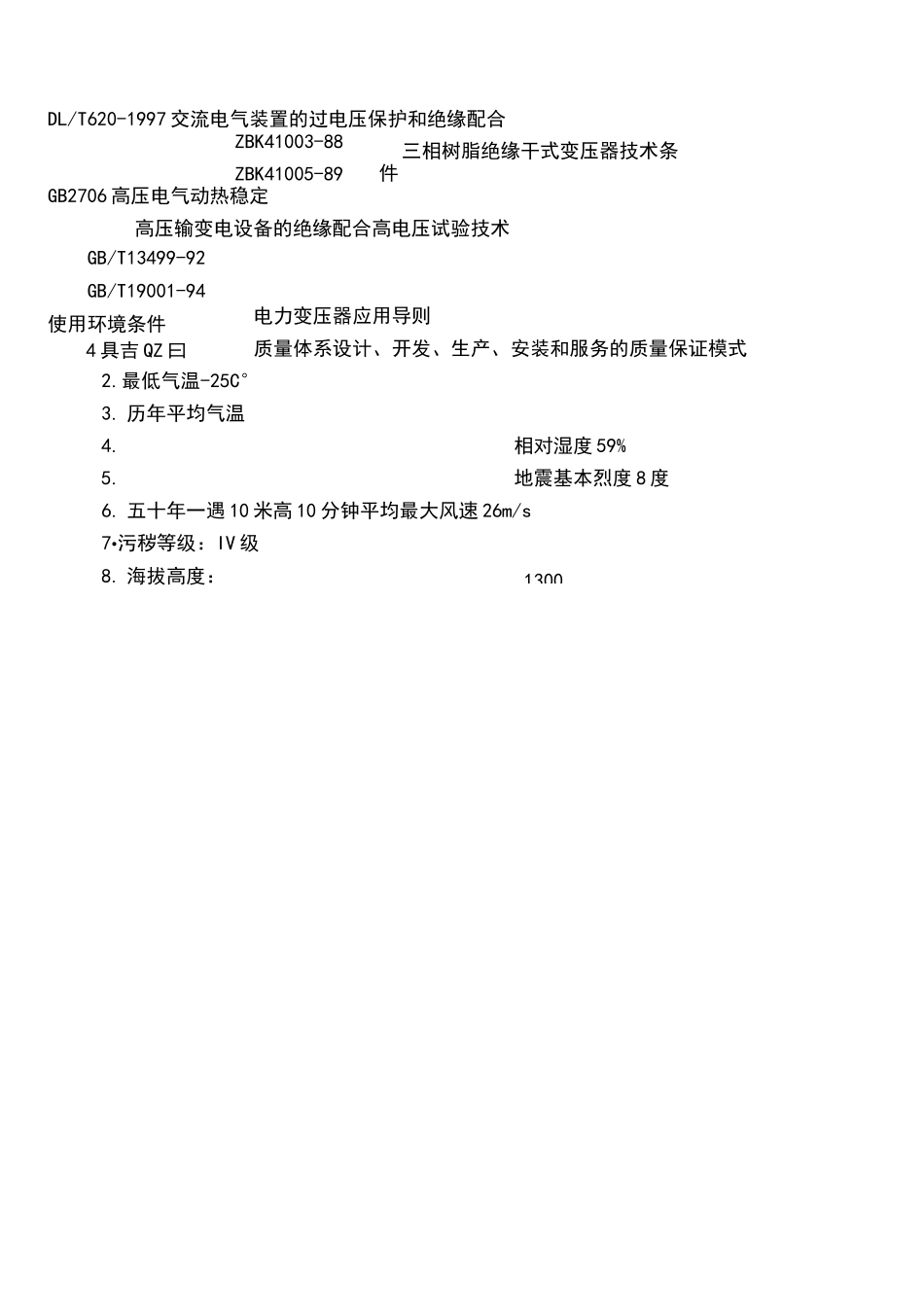

干式变压器技术性能描述1、概述：本说明文件仅适用干式变压器的招标技术条件，它包括设备应符合的标准，运行环境条件，设备技术参数、性能和试验等方面的技术要求。本技术文件完全响应招标文件的技术规范书所提出的所有条文，并做出以下书面响应，其中若有未写明处，均为我公司所提供的产品完全满足招标文件技术规范书要求。2、规范遵循的主要现行标准：GBl094电力变压器GB6450干式电力变压器GB4208外壳防护等级的分类GB5273变压器高压电器和套管的接线端子JB2426发电机和变电所自用变压器ZBK41003三相树脂绝缘干式电力变压器技术条件IEC726(1982)干式电力变压器GB/T10228-1997电力变压器技术参数和要求GB6450-1986干式电力变压器GBT4208-1993外壳防护等级GB321-80优先数和优先数系GB电力变压器第2部分温升GB电力变压器第3部分绝缘水平和绝缘试验GB电力变压器第5部分承受短路的能力电工术语变压器互感器电抗器调压器GB6450-86干式电力变压器GB/T10228-1997干式电力变压器技术参数和要求IEC726(1983)干式电力变压器GB7328-87变压器和电抗器的声级测定GB10237-88电力变压器绝缘水平和绝缘试验外绝缘的空气间隙高压输配电设备的绝缘配合1300DL/T620-1997交流电气装置的过电压保护和绝缘配合ZBK41003-88ZBK41005-89三相树脂绝缘干式变压器技术条件GB2706高压电气动热稳定高压输变电设备的绝缘配合高电压试验技术GB/T13499-92GB/T19001-94使用环境条件4具吉QZ曰电力变压器应用导则质量体系设计、开发、生产、安装和服务的质量保证模式2.最低气温-25C°3.历年平均气温4.相对湿度59%5.地震基本烈度8度6.五十年一遇10米高10分钟平均最大风速26m/s7•污秽等级：IV级8.海拔高度：主要结构和特点说明我公司生产的环氧浇注干式变压器是引进国际先进变压器设计及制作工艺的基础上，研发改良的少填料、薄绝缘干式变压器产品。并以其优秀的设计理念，独特的制作工艺、领先的产品结构获得国家颁发的《实用新型专利证书》、《外观设计专利证书》等两项专利证书。产品以其局放小、噪声低、损耗少、散热性能好、防潮能力强、抗突短路能力强、过载能力大、造型美观等诸优点。技术特点：SC(B)铁芯采用全斜四阶梯步进叠积构，有效改善了接缝处磁通的分布，降低了空载损耗、空载电流及噪声。SC(B)夹紧机构为平钢板夹件、内拉板与独具一格的弹性压钉结合，在确保铁心与绕组夹紧力的前提下，充分体现了其简洁美观之优点。SC(B)高低压绕组为全浇注型，防潮能力强，可立即上电。其采用少填料、薄绝缘的环氧浇注新工艺，由最新一代德国HEDRICH真空浇注设备来完成。它具有真空薄膜脱气，计量泵，静态混料等先进技术，保证了环氧混合料的配比精度和绕组的浇注质量，绕组的局部放电量小于5PC。SC(B)绕组采用先进的“气道棒”技术，可不受绕组曲率半径的限制，按设计需要在绕组的发热中心设置一层或多层轴向气道，使整机的散热达到最佳效果，可在气道中生成多根支撑筋，有效地增强了绕组的机械强度。运用本公司的专利技术，变压器引出母排和接线母排合为一体，一次成型，取消了中间的焊接工艺，使产品整体更加美观，增加了机械强度，消除了由于焊接原因留下的隐患。SC绕组内外层均用进口玻璃丝网格和玻璃丝编织带填充编绕，与树脂渗透固化为一体，有极强的抗开裂与抗突发短路能力。产品主要技术参数数据额定容量(KVA)电压组合联接组空载损耗(W)负载损耗(W)空载电流(%)阻抗电压(%)高压(KV)分接范围低压(KV)30±5%或YynO或220740450±2X%Dyn11310105063370125080410145010045016601255301950160610225020070026702508102910315990367040011004220500130051606301460630068001990860010002350102601250273011300160037501242020003730153002500450018180产品性能及特点综合描述1联接组标号：D/ynil2•冷却方式：AN/AF3•绝缘等级：F级4.绝缘水平：10kV侧额定短时工频耐压（有效值）：28kV/1min。额定雷电冲击耐压（峰值）：65kV。侧额定短时工频耐压（有效值）：3kV/1min5•低压中性点运行方式为直接接地，干式变压器分为三相，双卷变压器寿命$30年，在最高的环境温度下能保证变压器额定容量输出。6.具有良好的耐高压强...
