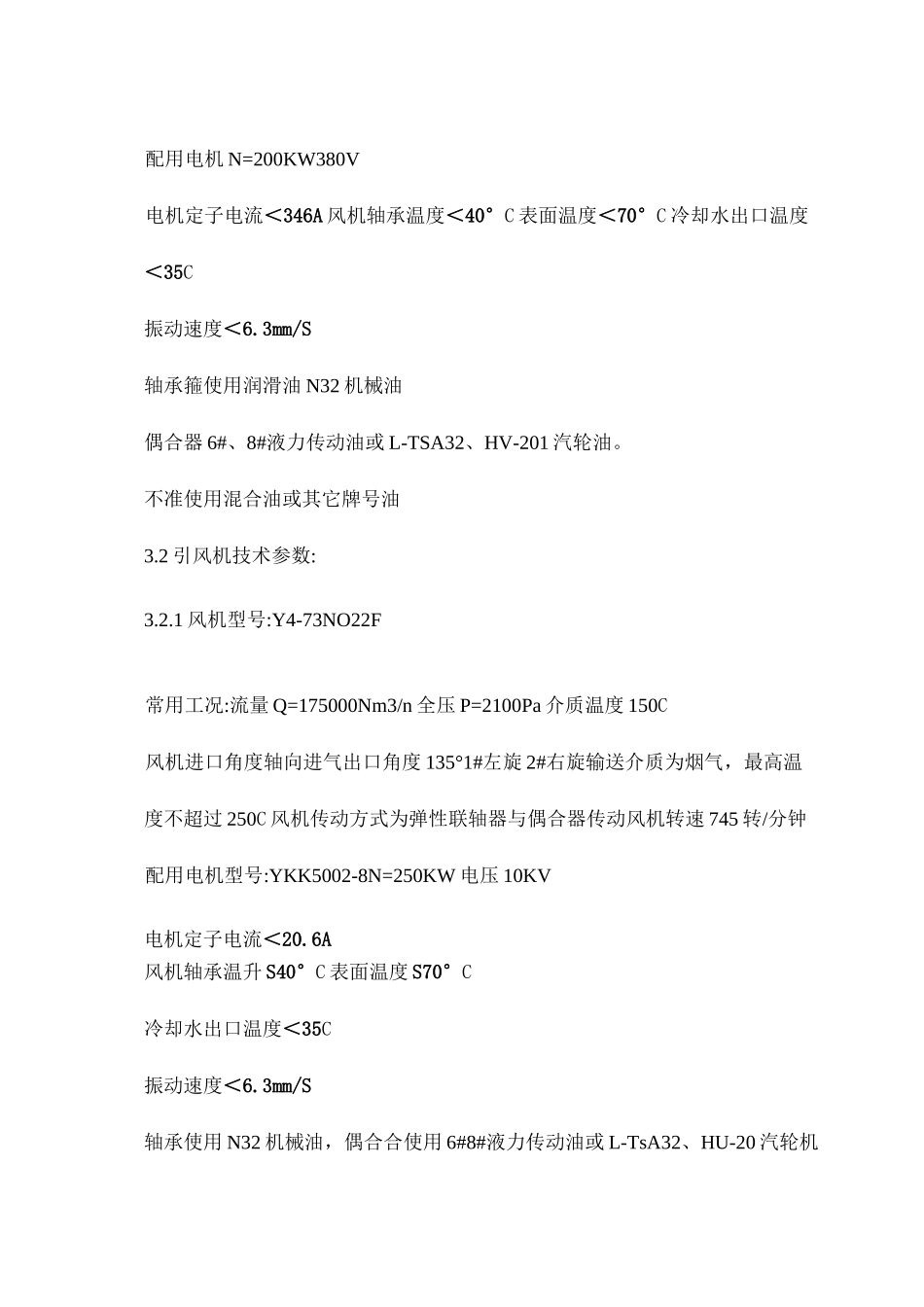

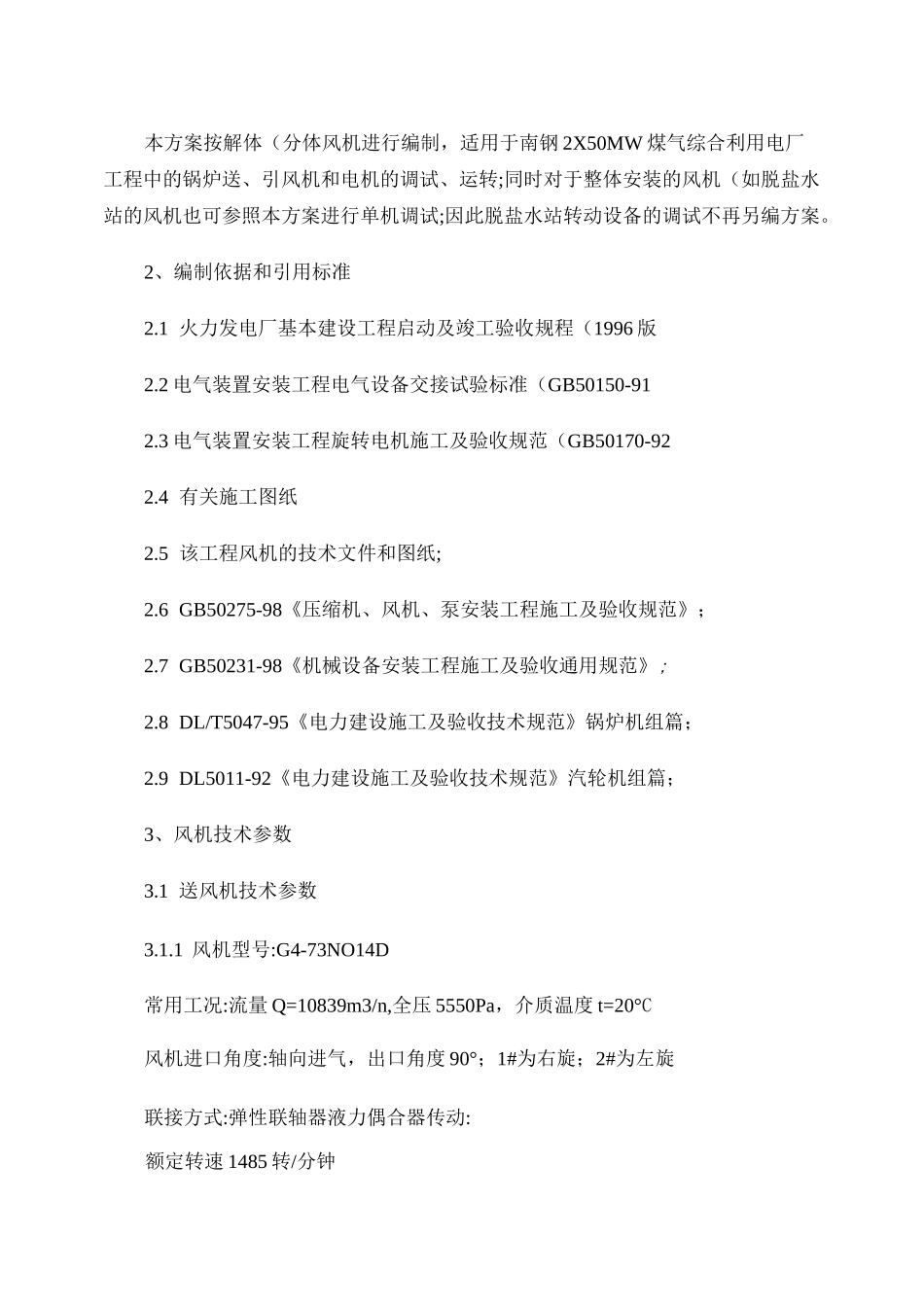

凤机机分踊st调试方廂uni词LjI旳也?：_空筑砌北省工业痙拭总承包览团目录一、适用范围二、编制依据和引用标准三、风机技术参数四、单机调试必须具备的条件五、电动机调试（空负载运转六、引、送风机调试（冷态七、安全技术措施1、适用范围本方案按解体（分体风机进行编制，适用于南钢2X50MW煤气综合利用电厂工程中的锅炉送、引风机和电机的调试、运转;同时对于整体安装的风机（如脱盐水站的风机也可参照本方案进行单机调试;因此脱盐水站转动设备的调试不再另编方案。2、编制依据和引用标准2.1火力发电厂基本建设工程启动及竣工验收规程（1996版2.2电气装置安装工程电气设备交接试验标准（GB50150-912.3电气装置安装工程旋转电机施工及验收规范（GB50170-922.4有关施工图纸2.5该工程风机的技术文件和图纸;2.6GB50275-98《压缩机、风机、泵安装工程施工及验收规范》；2.7GB50231-98《机械设备安装工程施工及验收通用规范》;2.8DL/T5047-95《电力建设施工及验收技术规范》锅炉机组篇；2.9DL5011-92《电力建设施工及验收技术规范》汽轮机组篇；3、风机技术参数3.1送风机技术参数3.1.1风机型号:G4-73NO14D常用工况:流量Q=10839m3/n,全压5550Pa，介质温度t=20°C风机进口角度:轴向进气，出口角度90°；1#为右旋；2#为左旋联接方式:弹性联轴器液力偶合器传动:额定转速1485转/分钟配用电机N=200KW380V电机定子电流＜346A风机轴承温度＜40°C表面温度＜70°C冷却水出口温度＜35C振动速度＜6.3mm/S轴承箍使用润滑油N32机械油偶合器6#、8#液力传动油或L-TSA32、HV-201汽轮油。不准使用混合油或其它牌号油3.2引风机技术参数:3.2.1风机型号:Y4-73NO22F常用工况:流量Q=175000Nm3/n全压P=2100Pa介质温度150C风机进口角度轴向进气出口角度135°1#左旋2#右旋输送介质为烟气，最高温度不超过250C风机传动方式为弹性联轴器与偶合器传动风机转速745转/分钟配用电机型号:YKK5002-8N=250KW电压10KV电机定子电流＜20.6A风机轴承温升S40°C表面温度S70°C冷却水出口温度＜35C振动速度＜6.3mm/S轴承使用N32机械油，偶合合使用6#8#液力传动油或L-TsA32、HU-20汽轮机油。不准使用混合油或其它牌号油。4、单机调试必须具备的条件4.1所有风机均已安装完毕，经过精调并达到技术文件和相关验收规范的技术要求;各部位的允许偏差如水平度、间隙等均符合规范要求。4.2风机进风口的轴向插入深度和径向间隙均符合要求;风机的联轴器同心度均在规定的误差以内。4.3施工现场必须清理干净，不得有杂物和粉尘或噪音较大的作业，土建地坪和墙面已经完成并已交工;门窗均已安装完毕。4.4风机、偶合器、电机、轴承已经清洗完毕，并加入了规定的油脂;4.5风管、水管内杂物已经清除并吹扫干净，用手盘动联轴器应转动灵活无卡滞现象;送风机进风口必须加入安全防护网罩。4.6所有冷却水管进出口应畅通无堵塞现象，水源已接通，具备冷却条件，阀门已关闭。4.7所有风机风门进出口开关灵活可靠，并处于关闭状态。4.8风机、偶合器、电机测温、测压、测速仪表装置应灵敏可靠，并已经过校验，且已安装完毕，处于待机状态。4.9电气控制装置灵活可靠,电气保护装置安装调整完毕且可靠,电气联锁、互锁装置可靠。4.10主控电源开关柜、盘均已安装完毕,并经过调整、校验;声光信号、报警信号动作灵活可靠。4.11电源电压与设备规定值相符,接线准确无误;过载保护及电气接地应符。4.12电机已经过接线极性检查、直流电阻测试、绝缘检查测试、耐压试验,均符合规范要求（GB50150-91。电动机的调试、试验数据参见调试报告。4.13所有风机、偶合器、电机、汽机、地脚螺栓及其所有紧固件均已紧固,并已经过仔细检查无松动现象。4.14参加调试的人员必须熟悉设备的构造和性能、设备技术文件和掌握操作规程及试运转的操作。4.15调试现场已设置明确的警戒线和安全防护装置;并有醒目的标志:“调试重地,闲人请勿入内”已具备调试条件等待调试。4.16已建立试运班子,运行操作人员、监护人员及相关施工人员均已到场。4.17控制室与试运设备之间通讯设施齐全,达到正常通迅的需求。5、电动机调试（空载试运转对于较大的电动机试运转在初次运转前应与被拖动的设备如风机不进行...
