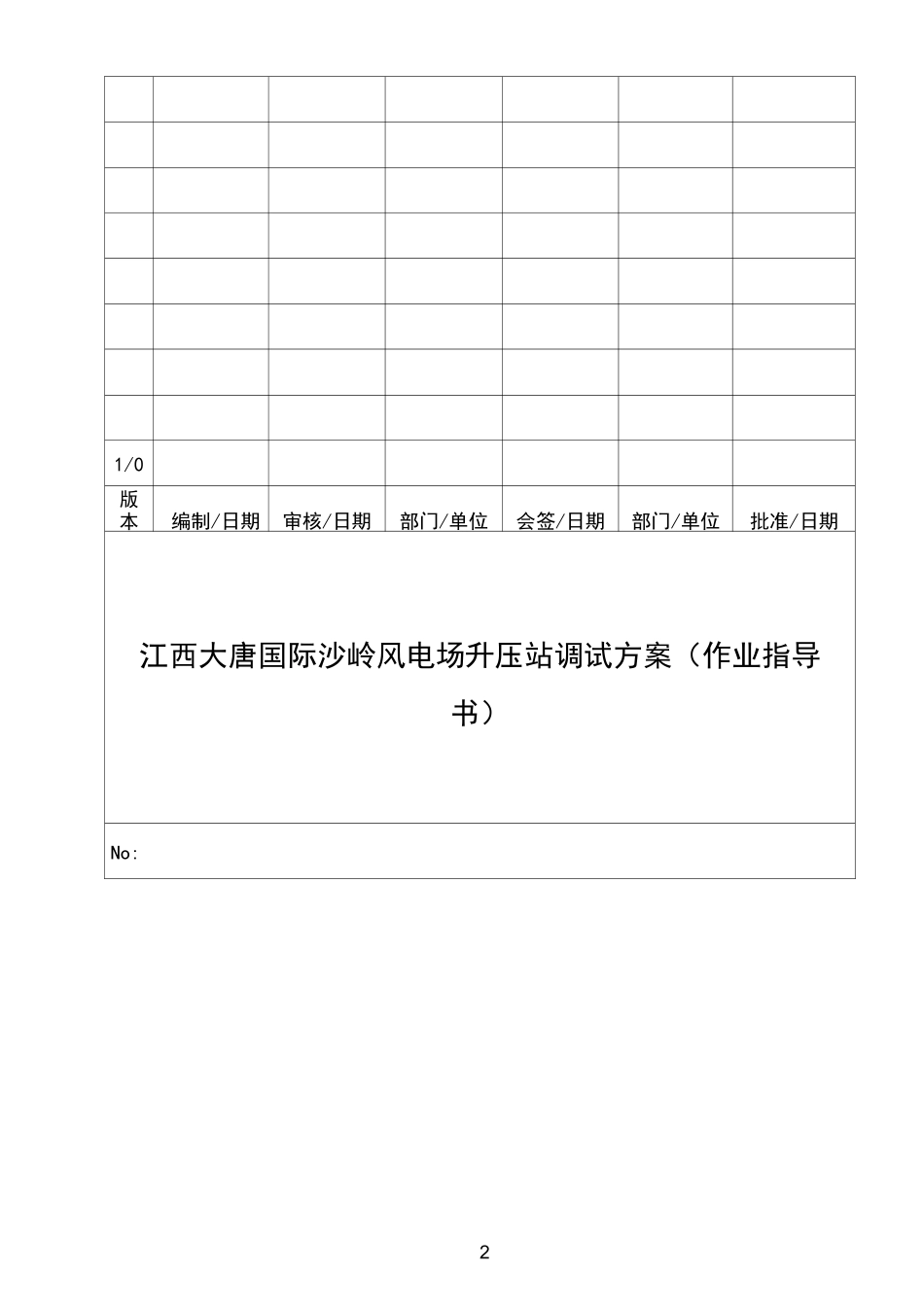

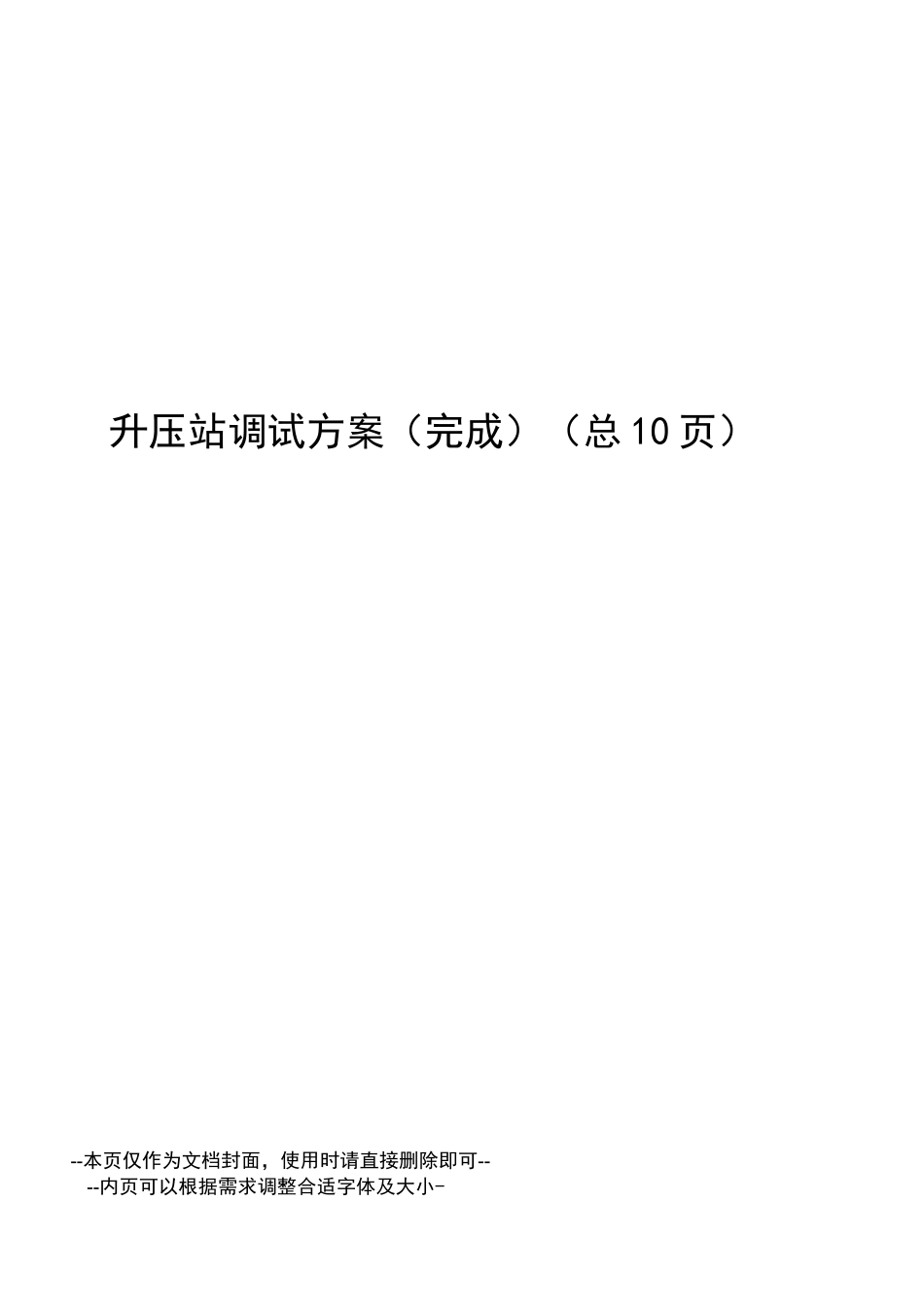

升压站调试方案（完成）（总10页）--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小-21/0版本编制/日期审核/日期部门/单位会签/日期部门/单位批准/日期江西大唐国际沙岭风电场升压站调试方案（作业指导书）No:1发布：中国能源建设集团浙江火电建设有限公司Release:ChinaEnergyConstruetionGroupZhejiangThermalPowerConstruetionCo.,Ltd.0一、编制依据及工程概况0二、工作范围：1三、施工现场组织机构1四、调试器具1五、工期及施工进度计划2第一阶段：入场及准备工作2第二阶段：设备试验及保护调试2六、质量管理2试验技术管理2一次设备交接试验2保护调试及传动4试验设备、仪表管理5七、安全管理5八、安全目标6九、环境保护及文明施工70一、编制依据及工程概况编制依据、本工程施工图纸；、设备技术文件和施工图纸；、有关工程的协议、合同、文件、省电力系统继电保护反事故措施2007版；、高压电气设备绝缘的工频耐压试验电压标准；、《工程建设标准强制性条文》；、《110kV~500kV送变电工程质量检验及评定标准》；、现场情况调查资料；、设备清册和材料清单；、电气设备交接试验标准GB50150－2006；、继电保护和电网安全自动装置检验规程；DL/T995-2006；、国家和行业现行的规范、规程、标准及实施办法；、类似工程的施工方案、施工经验和工程总结。工程概况本期一次主要设备有1台主变、110KV户外配电装置1套、接地变及场用变1台、35kV开关柜，无功补偿装置1套。二次设备的屏柜分别布置在生产综合楼二层继保室（1#主变保护柜、110kV线路保护柜、110kV母差保护柜、35kV母差保护柜、DC220V直流电源蓄电池柜、直流充、馈电源柜等）二次综合自动化系统由南瑞继保自动化股份有限公司生产，监控系统配有GPS对时网络系统，分散布置在35kV开关柜上的各单元保护测控装置通过以太网线与布置在35kV开关柜室分段隔离柜上的交换机相连，交换机再通过光纤与继保室内远动通信柜上的通信接口相连，从而构成整个风电场的微机监控系统。110kV线路电度表RS485口输出直接接入电量ERTU装置，再由电量ERTU装置与调度数据网接入设备柜通信后将电量远传；直流系统电压220V，容量250AH，可通过RS485与综自系统直接通信，直流及场用变采样量直接接送至公共测控柜的公共测控单元；二次参数的。二、工作范围本期工程所有的一二次设备的调试含特殊试验。1三、施工现场组织机构调试负责人：陆金龙调试人员：5人仪器、仪表管理：1人四、调试器具序号器具名称编号1智能型直流高压发生器2031331F2回路电阻测试仪JD6543绝缘电阻测试仪54变压器直流电阻测试仪JD21225变比测试仪JD16316工频耐压试验装置控制箱1305084试验变47全自动互感器综合试验仪器HD11311198自动抗干扰精密介质损耗测量仪C307209电力变压器有载分接开关参数综合测试仪10变压器绕组变形测试仪11咼压开关动特性测试仪K1349012继电保护三相试验装置AD66113三相多功能钳形相位伏安表14数字化继电保护测试仪F1010AM00130515万用表716SF6检漏仪0148五、工期及施工进度计划为配合整个工程工期,提高工作效率，调试人员待一二次设备初步安装完毕才入场，施工计划安排如下：2第一阶段：入场及准备工作工期:5个工作日（计划于）工作内容:提前将有关的图纸、资料、厂家说明书、测试仪器准备好，并到现场勘察，熟悉图纸及一、二次设备，做好有关的准备工作。准备好全站一二次设备试验所需相关仪器、仪表，并运抵现场。第二阶段：设备试验及保护调试工期：视实际情况而定工作内容：一次方面有主变压器、110KV户外配电设备、高压开关柜、站用变压器、SVG无功补偿装置设备的单体常规、特殊试验；二次方面的保护装置调试、测控装置调试、监控装置调试、故障录波器等装置的调试、屏柜二次接线检查等的调试；开关、信号传动等分系统调试；整组调试、带负荷测试等整组启动调试。六、质量管理试验技术管理一次、二次设备试验质量管理是升压站调试管理的重要组成部分，本站试验由指定的工作负责人及试验技术负责人负责现场试验质量管理工作。试验工作负责人及试验技术负责人必须参加施工图纸的会审，认真对施工图进行审查并提出图纸审查...
