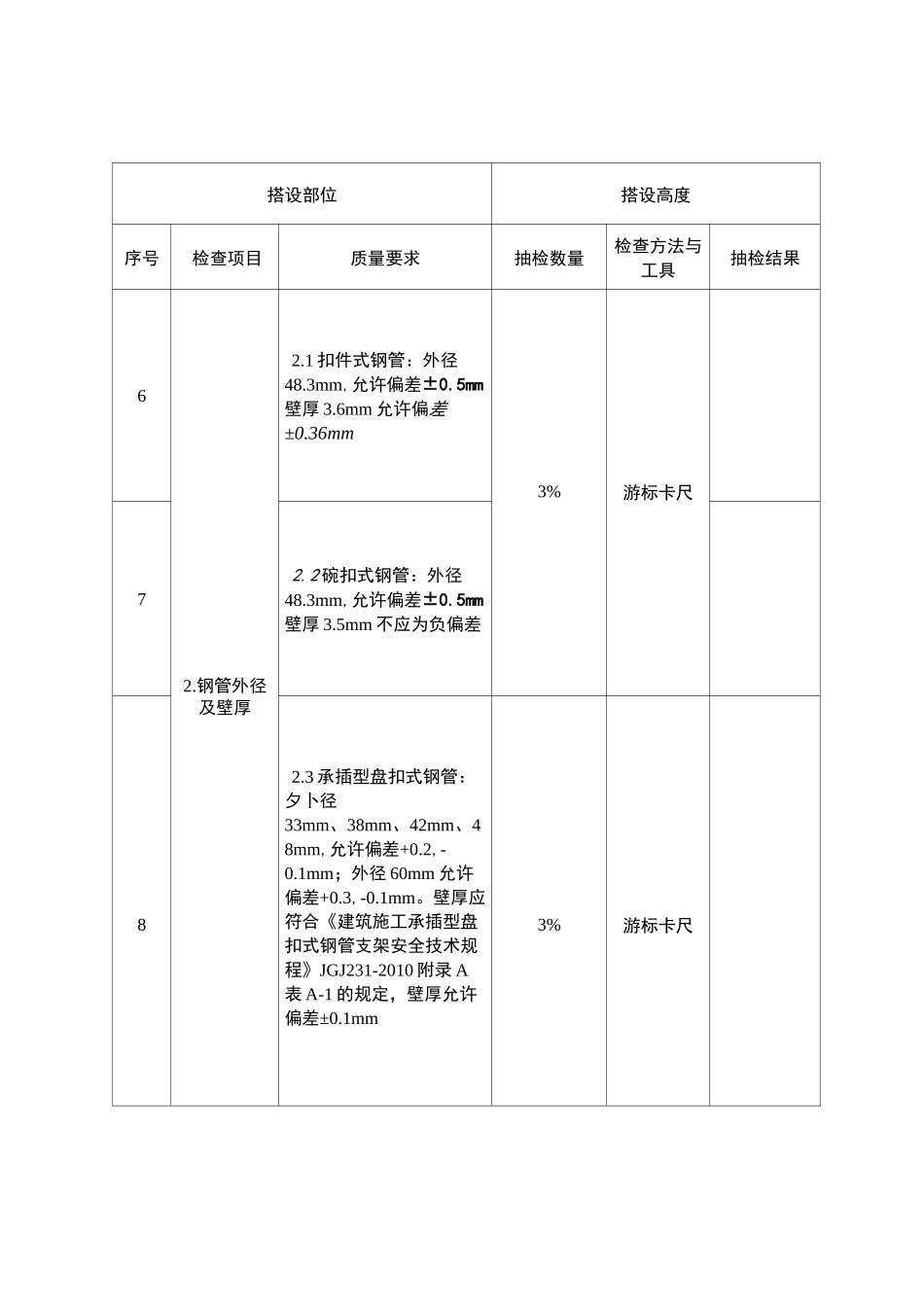

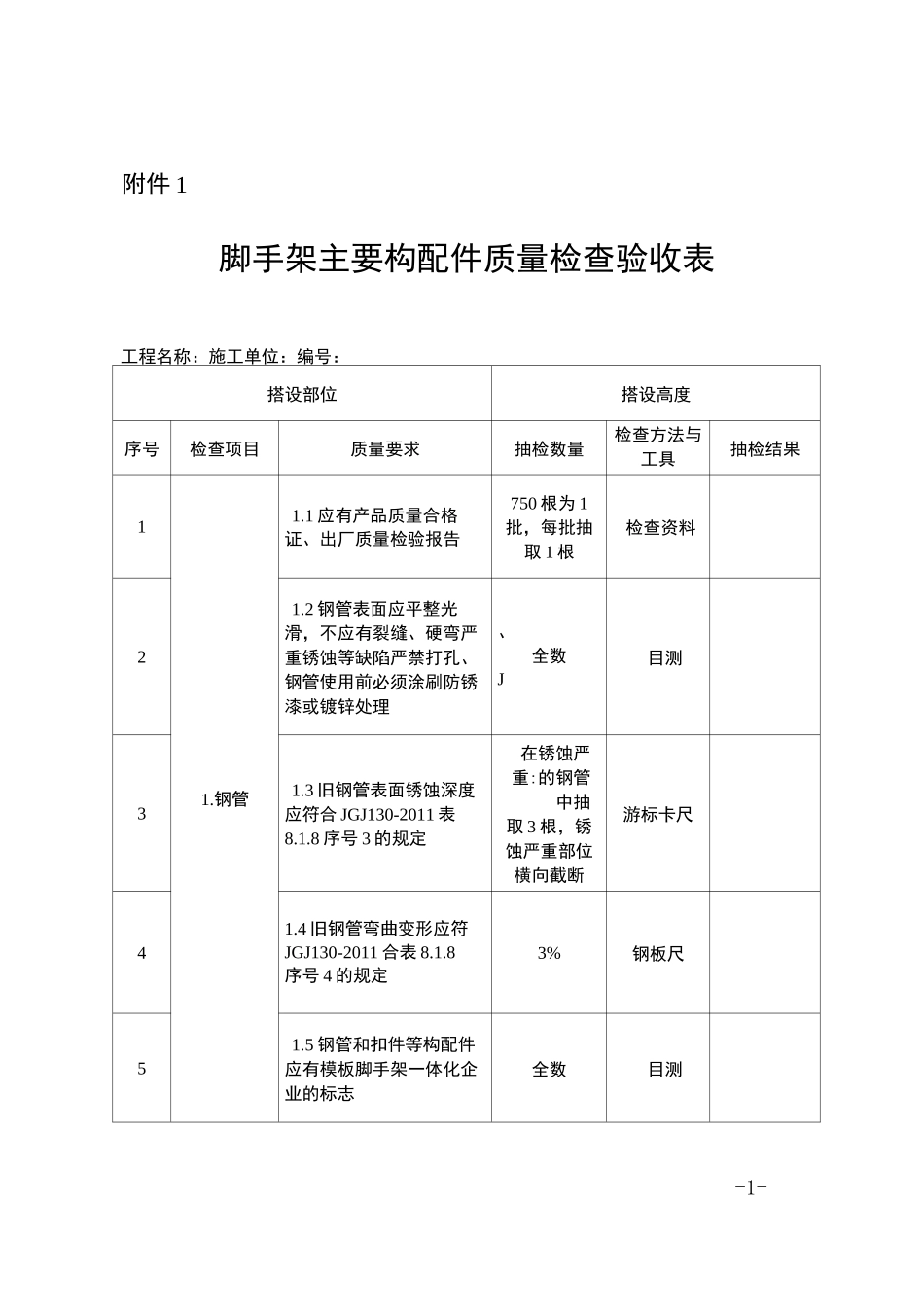

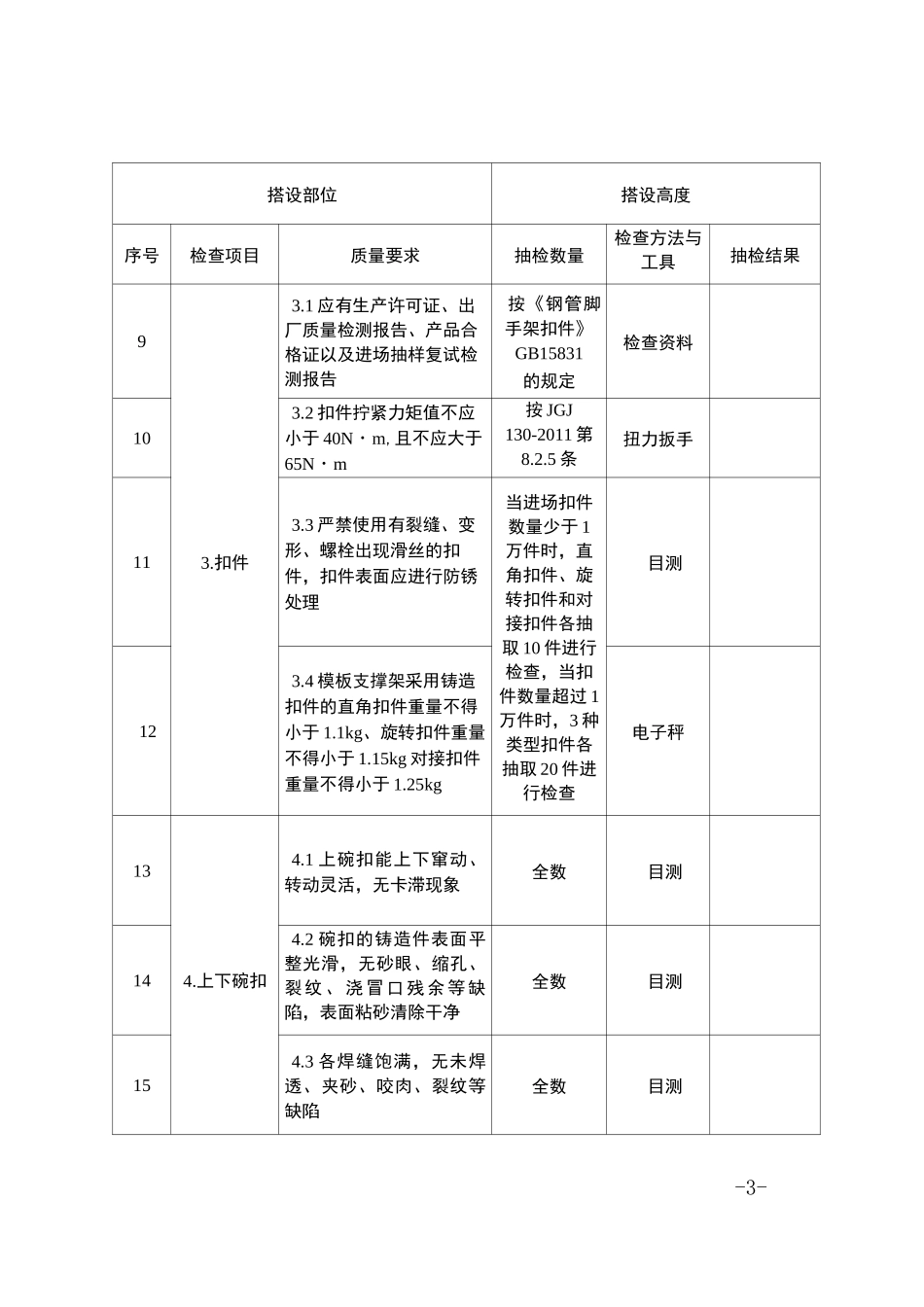

-1-附件1脚手架主要构配件质量检查验收表工程名称：施工单位：编号：搭设部位搭设高度序号检查项目质量要求抽检数量检查方法与工具抽检结果11.钢管1.1应有产品质量合格证、出厂质量检验报告750根为1批，每批抽取1根检查资料21.2钢管表面应平整光滑，不应有裂缝、硬弯严重锈蚀等缺陷严禁打孔、钢管使用前必须涂刷防锈漆或镀锌处理、全数J目测31.3旧钢管表面锈蚀深度应符合JGJ130-2011表8.1.8序号3的规定在锈蚀严重:的钢管中抽取3根，锈蚀严重部位横向截断游标卡尺41.4旧钢管弯曲变形应符JGJ130-2011合表8.1.8序号4的规定3%钢板尺51.5钢管和扣件等构配件应有模板脚手架一体化企业的标志全数目测搭设部位搭设高度序号检查项目质量要求抽检数量检查方法与工具抽检结果62.1扣件式钢管：外径48.3mm,允许偏差±0.5mm壁厚3.6mm允许偏差±0.36mm3%游标卡尺72.钢管外径2.2碗扣式钢管：外径48.3mm,允许偏差±0.5mm壁厚3.5mm不应为负偏差及壁厚82.3承插型盘扣式钢管：夕卜径33mm、38mm、42mm、48mm,允许偏差+0.2,-0.1mm；外径60mm允许偏差+0.3,-0.1mm。壁厚应符合《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010附录A表A-1的规定，壁厚允许偏差±0.1mm3%游标卡尺-3-搭设部位搭设高度序号检查项目质量要求抽检数量检查方法与工具抽检结果93.1应有生产许可证、出厂质量检测报告、产品合格证以及进场抽样复试检测报告按《钢管脚手架扣件》GB15831的规定检查资料103.2扣件拧紧力矩值不应小于40N・m,且不应大于65N・m按JGJ130-2011第8.2.5条扭力扳手113.扣件3.3严禁使用有裂缝、变形、螺栓出现滑丝的扣件，扣件表面应进行防锈处理当进场扣件数量少于1万件时，直角扣件、旋转扣件和对接扣件各抽取10件进行检查，当扣件数量超过1万件时，3种类型扣件各抽取20件进行检查目测123.4模板支撑架采用铸造扣件的直角扣件重量不得小于1.1kg、旋转扣件重量不得小于1.15kg对接扣件重量不得小于1.25kg电子秤134.1上碗扣能上下窜动、转动灵活，无卡滞现象全数目测144.上下碗扣4.2碗扣的铸造件表面平整光滑，无砂眼、缩孔、裂纹、浇冒口残余等缺陷，表面粘砂清除干净全数目测154.3各焊缝饱满，无未焊透、夹砂、咬肉、裂纹等缺陷全数目测搭设部位搭设高度序号检查项目质量要求抽检数量检查方法与工具抽检结果165.1应有产品质量合格证、出厂质量检验报告检查资料175.2扣件式钢管可调托撑螺杆外径不得小于36mm185.3碗扣式钢管可调托撑螺杆外径不得小于38mm195•可调托撑5.4承插盘扣式钢管A型立杆可调托撑螺杆外径不应小于46mm；B型立杆可调托撑螺杆外径不应小于36mm3%游标卡尺、钢板尺205.5可调螺杆与螺母旋合长度不得少于5扣，螺母厚度不小于30mm。支托板厚不小于5mm。螺杆与支托板焊接要牢固，焊缝高度不小于6mm215.6支托板、螺母有裂缝的严禁使用全数目测验收结论：项目技术负责人：监理单位意见：总监理工程师：附件—5—标准节上出厂日期的规定位置钢印出厂日期应在标准节四根横腹杆中间位置上分别标注，格式如20170809—6—
