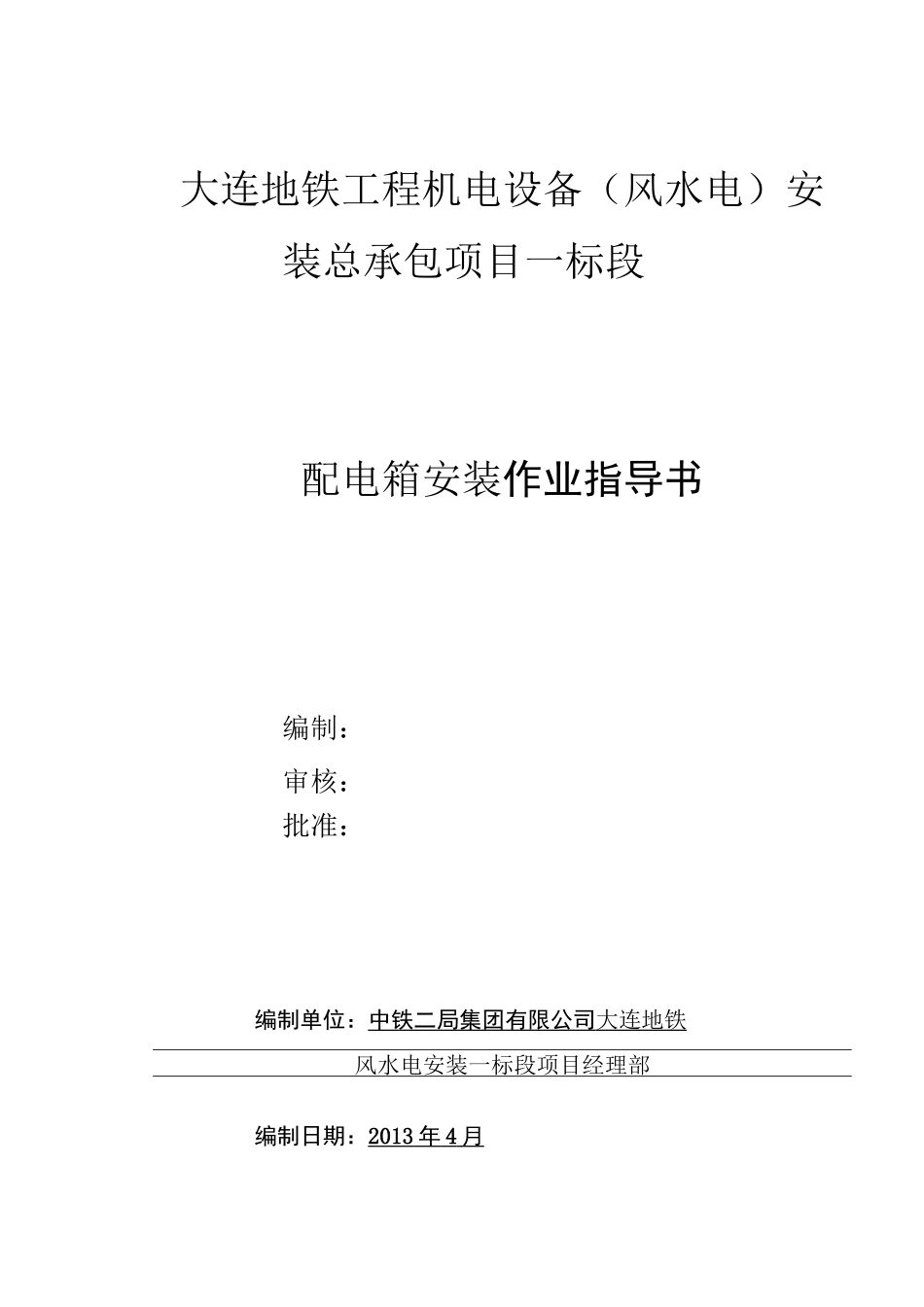

大连地铁工程机电设备（风水电）安装总承包项目一标段配电箱安装作业指导书编制：审核：批准：编制单位：中铁二局集团有限公司大连地铁风水电安装一标段项目经理部编制日期：2013年4月目录1．编制依据及适用范围11.1编制依据11.2适用范围12................................................施工准备12.1内业技术准备12.2外业技术准备23............................................施工工艺流程24................................................施工方法35............................................质量控制要点46..........................................安全及环保要求46.1安全要求46.2环保要求51．编制依据及适用范围1.1编制依据《地下铁道工程施工及验收规范》(GB50299T999)(2003修订版)《建筑电气工程施工质量验收规范》(GB50303—2002)《电气装置安装工程接地装置施工及验收规范》(GB50169-2006)《常用低压配电设备安装》(04D702-1)《电力电缆接头(2003年局部修改版)》(93(03)D101-3)《地铁设计规范》GB50175-2003《建筑设计防火规范》GBJ16-87(2001版)《用户终端设备耐过电压和过电流能力要求和试验方法》YD/T870-906大连地铁1号线风水电1标华北路站动力照明系统施工设计图中铁二局集团电务工程有限公司《项目管理手册》(XMSCA版)中铁二局集团电务工程有限公司《作业指导书管理实施办法》1.2适用范围本作业指导书适用于大连地铁工程机电设备(风水电)安装总承包项目一标段华北路站动力照明系统配电箱安装项目。2.施工准备2.1内业技术准备(1)向有关主管部门办理相关手续。(2)施工技术人员，根据现场实际情况认真审核设计施工图，对有疑问或与实际不符地方以书面形式呈报监理工程师，编制施工组织设计，制订每道工序的施工方案和质量、安全控制标准，编制作业指导书。（3）对参加施工的工人进行岗前安全、质量、技术培训并考核，考核合格后上岗。（4）技术人员对施工人员进行施工前的技术交底，交待清楚每道工序的施工质量要求，安全标准。（5）制定岗位责任制，落实每个岗位人员的施工职责。（6）按时按要求向监理工程师或业主呈施工计划。2.2外业技术准备配电箱安装施工前，施工作业层所涉及的各种外部技术数据收集。及时组织配电箱安装的工具，材料，作业人员进场。配电箱安装工、料、机准备如下表：劳动力组织表表2-1序号作业组人数工作内容1施工负责人1负责工程质量和安全、技术；2安装组4设备开箱、安装、技术文件收集施工工具表表2-2序号名称规格单位数量用途1电焊机直流165-300A台1焊接2由工工具套1安装配电箱3水平尺500毫米把1配电箱水平调整4电钻台1安装配电箱5开孔器台1箱顶或底开孔3.施工工艺流程施工准备—开箱检］=•*安装、固定—外壳接地—验收4.施工方法配电箱安装包括站台层、站厅层动力配电箱、照明配电箱、区间维修电源箱、控制箱的安装及调试。（1）配电箱安装前进行外观检查，检查盘面有没有受损伤，盘内安装的元器件的规格、型号应符合设计要求，合格证、检验报告齐全。（2）配电箱安装位置按图所示，采用M12的膨胀螺栓固定在墙上。（3）箱顶板及箱底板开孔时采用开孔器，开孔合适。（4）进出配电箱的钢管与配电箱之间采用锁母连接，锁母外管螺纹宜外露1〜2扣，管口要用橡皮护口保护，胶粘固定，管护口和电缆之间的间隙采用防火密封胶泥封堵。（5）配电箱内汇流排和PE线要标志明显，接线时严格区分，电缆接线时要排列整齐，编号齐全，芯线留一定的裕量，接线要按图纸施工，正确牢固。（6）配电箱安装后，先用万用表检测线路通断，再用500V兆欧表检查线路绝缘，相与相线之间，相线与零线之间，相线与地线之间零线与地线之间绝缘电阻应大于0.5兆欧，并做好记录。（7）配电箱安装后要进行内部检查，箱内各构件间连接应牢固，元器件应完好无损，箱内应无杂物，回路标志齐全，盘面标志齐全，正确且清晰。（8）配电箱的接地按图纸要求，箱内接地端子和接地线牢固接连。配电箱安装后同样要用防雨塑料布包扎，防尘防潮。（9）区间维修电源箱：由于其环境震动较大，该箱安装应牢固可靠，其电气进线部分按施工图要求采用电缆直接接入。为防止渗水进入...
