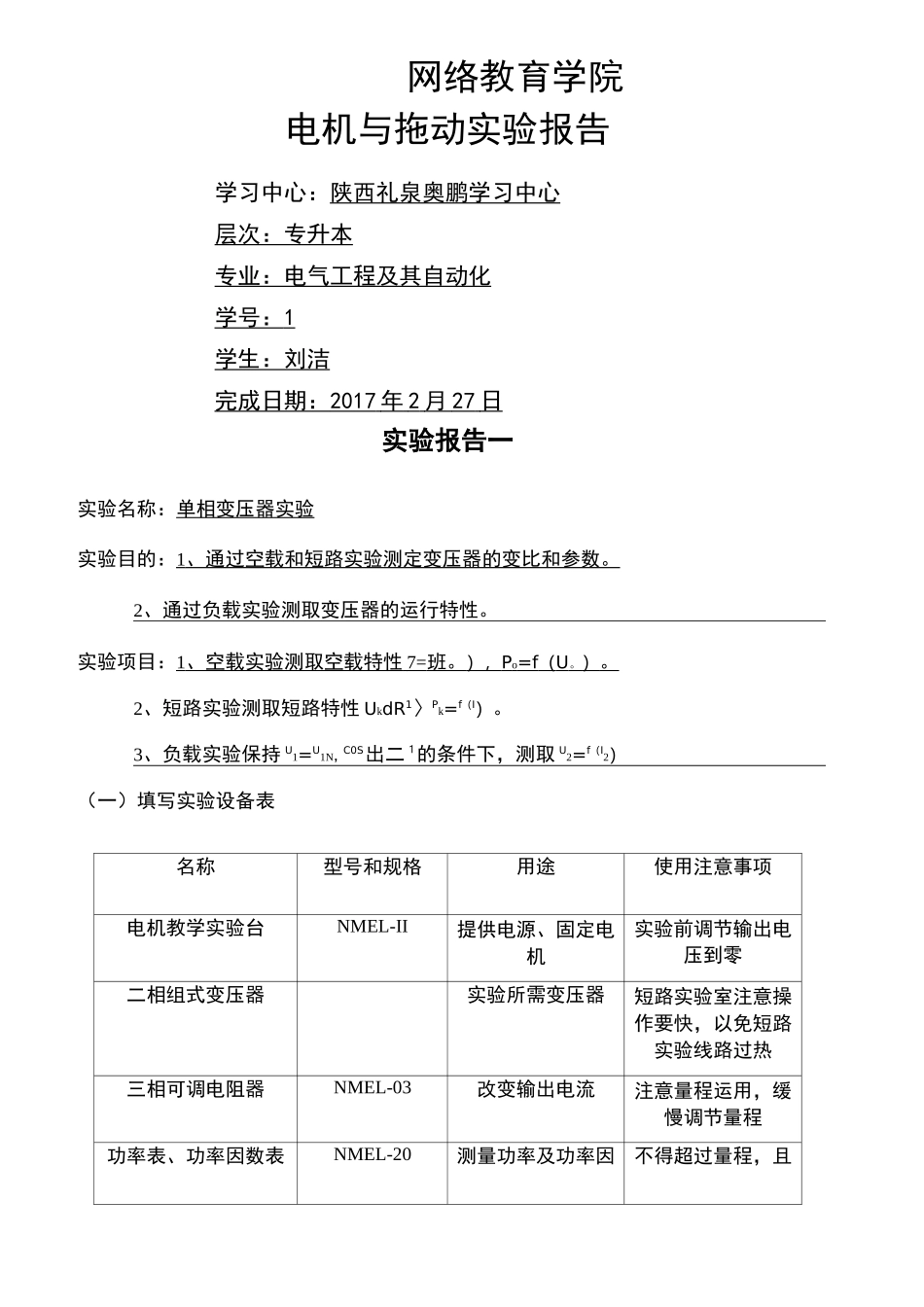

电机与拖动实验实验报告丄Companynumber:【0089WT-8898YT-W8CCB-BUUT-202108】网络教育学院电机与拖动实验报告学习中心：陕西礼泉奥鹏学习中心层次：专升本专业：电气工程及其自动化学号：1学生：刘洁完成日期：2017年2月27日实验报告一实验名称：单相变压器实验实验目的：1、通过空载和短路实验测定变压器的变比和参数。2、通过负载实验测取变压器的运行特性。实验项目：1、空载实验测取空载特性7=班。），Po=f（U。）。2、短路实验测取短路特性UkdR1〉Pk=f（I）。3、负载实验保持U1=U1N,C0S出二1的条件下，测取U2=f（I2）（一）填写实验设备表名称型号和规格用途使用注意事项电机教学实验台NMEL-II提供电源、固定电机实验前调节输出电压到零二相组式变压器实验所需变压器短路实验室注意操作要快，以免短路实验线路过热三相可调电阻器NMEL-03改变输出电流注意量程运用，缓慢调节量程功率表、功率因数表NMEL-20测量功率及功率因不得超过量程，且素线路不得接错交流电压表、电流表MEL-001C交流电压表其作用是并联在电路中测量交流电压，交流电流表其作用是串联在电路中测量交流电流。选择正确量程，准确读取数值旋转指示灯及开关板NMEL-05用做通断电电路连完后闭合拆电路前断开（二）空载实验1．填写空载实验数据表格表1-1表1-2567（三）短路实验1.填写短路实验数据表格表2室温0=25OC序号实验数据计算数据123456（四）负载实验1.填写负载实验数据表格表3cos申2=1U[=UN=110V序号1234567U2（V）I2（A）（五）问题讨论1.什么是绕组的同名端答：铁心上绕制的所有线圈都被铁心中交变的主磁通所穿过在任意瞬间当变压器一个绕组的某一出线端为高电位时则在另一个绕组中也有一个相对应的出线端为高电位那么这两个高电位如正极性的线端称同极性端而另外两个相对应的低电位端如负极性也是同极性端。即电动势都处于相同极性的线圈端就称为绕组的同名端。2.为什么每次实验时都要强调将调压器恢复到起始零位时方可合上电源开关或断开电源开关答：主要是为了防止在高压下合闸产生产生较大的冲击损坏设备。其次是因为既然需要调压器对负载进行调压，那么调压器后面的负载情况就是一个不确定因素，就不能事先预料在较高电压下负载可能情况。因此，就需要从低电压慢慢调高电压，观察负载的情况。而断开电源时，如果负载时隔较大的感性负载，那么在高压状况下突然停电会产生很高的感应电势。3.实验的体会和建议答：体会：安全在实验中非常重要要注意调压器的及时调零。实验数据记录间隔相同的一段数据。使得实验结果比较有普遍性。建议：数据结果可以用图表显示实验报告二实验名称：直流发电机实验实验目的:掌握用实验方法测定直流发电机的运行特性，并根据所测得的运行特性评定该被试电机的有关性能。实验项目：1、他励发电机的空载特性：保持"人，使1=°，测取7=班丿。2、他励发电机的外特性：保持口二口“，使】f=^，测取U=f(D。3、他励发电机的调节特性：保持n=nN,使U=UN,测取If=f(I)。(一)填写实验设备表序号名称型号和规格用途1电机教学实验台NMEL-II提供电源2转矩、转速测量及控制平台NMEL-13测量调节转矩3三相可调电阻器NMEL-03负载大小4电机起动箱NMEL-09启动电机5直流电机仪表，电源NMEL-18提供电压不可短路6旋转指示灯及开关板NMEL-05通断电7直流电压表、直流电流表NMEL-06测量电压电流，注意量程二)空载特性实验填写空载特性实验数据表格表2-1n=nN=1600r/minU。(V)23022021020019015010030If2(mA)三）外特性实验填写外特性实验数据表格表2-2n=nN=1600r/minIf2=If2NU（V）200203206210212218222227I（A）四）调整特性实验填写外特性实验数据表格表2-3n=nN=1600r/min,U=UN=200V（A）If2(A)（五）问题讨论1.什么是发电机的运行特性对于不同的特性曲线，在实验中哪些物理量应保持不变，而哪些物理量应测取答：发电机得运动特性有空载特性、短路特性、负载特性、外特性和调整特性等。直流发电机保持的速度旋转，负载电流时，改变励磁电流的大小，端电压将跟着变化。这个变化关系曲线被称为直流发电机的空载特性曲线，该曲线可以看出电机运行点的磁路饱和程度。若保持直流发电机的转速，保持励磁...
