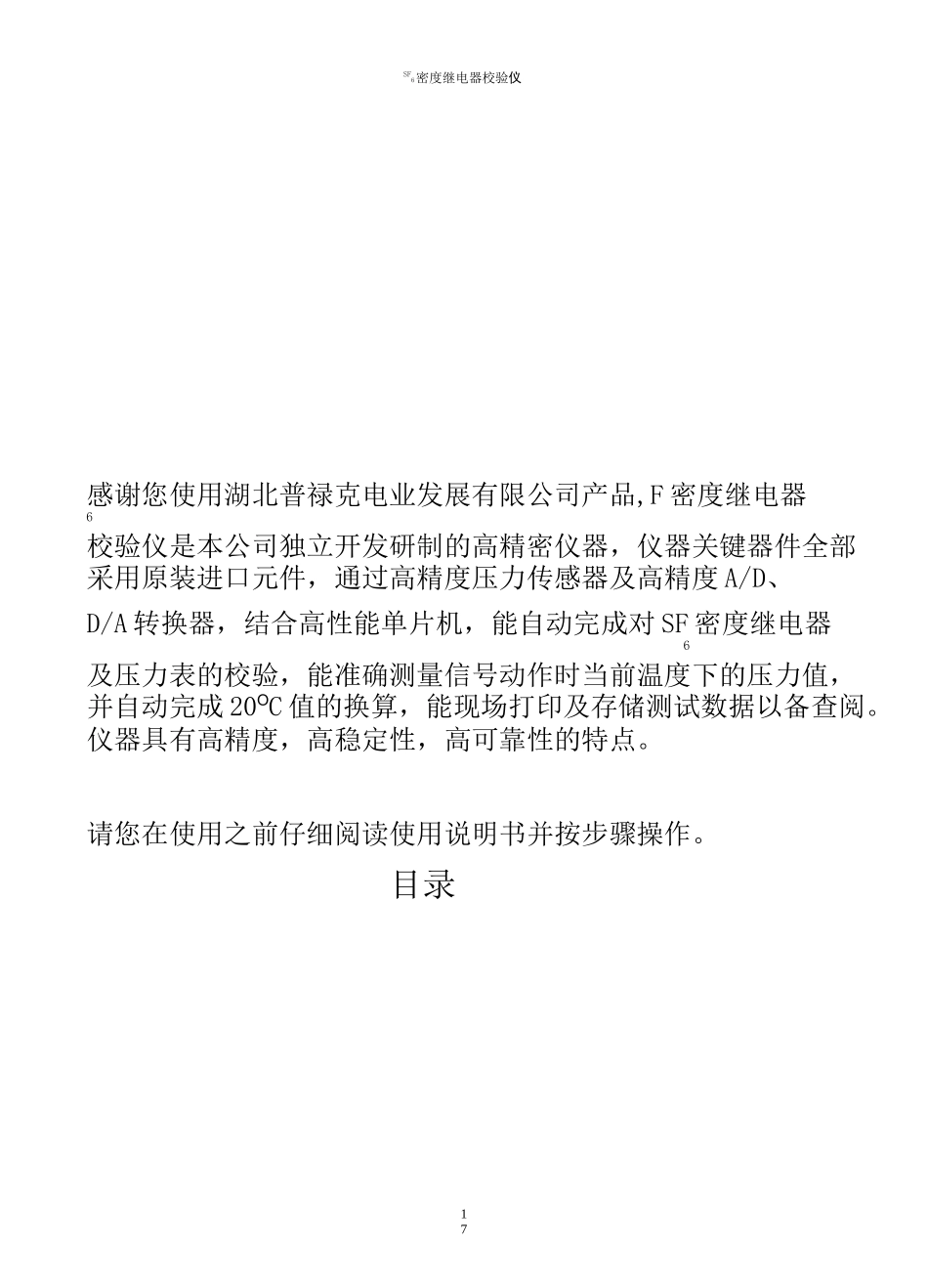

湖北普禄克电业发展有限公司HubeiPulukeElectricIPLKustryDevelopmentCo.,LtdSF6气体密度继电器校验仪PLKS-MSF6密度继电器校验仪17感谢您使用湖北普禄克电业发展有限公司产品,F密度继电器6校验仪是本公司独立开发研制的高精密仪器，仪器关键器件全部采用原装进口元件，通过高精度压力传感器及高精度A/D、D/A转换器，结合高性能单片机，能自动完成对SF密度继电器6及压力表的校验，能准确测量信号动作时当前温度下的压力值，并自动完成20OC值的换算，能现场打印及存储测试数据以备查阅。仪器具有高精度，高稳定性，高可靠性的特点。请您在使用之前仔细阅读使用说明书并按步骤操作。目录SF6密度继电器校验仪17概述•SF密度继电器校验的必要性6SF6开关是电力系统广泛使用的高压电器。SF6开关的可靠运行已成为供电部门66最关心的问题之一。SF6密度继电器是用来监测运行中SF6开关内部SF6气体密度变666化的重要部件，其性能的好坏直接影响到SF6开关的运行安全。现场运行的SF6气体66密度继电器因不常动作，经过一段时期后，时常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度6继电器误动作。因此DL/T596-1996《电力设备预防性试验规程》规定：各SF6开关6使用单位应定期对SF6气体密度继电器进行校验。从实际运行情况看，对现场运行中6的SF6密度继电器、压力表进行定期校验也是非常必要的。6•SF密度继电器校验基本原理6密闭容器中的气体压力随温度的变化而变化，为了便于统计和比较，通常把20°C标况的SF6气体的相对压力值作为标准值。在现场检测时，测量所得的SF666压力值均要换算到其对应20C标况的等效压力值，从而判断密度继电器的性能。SF6密度继电器校验过程如下：6在环境温度下，当SF6密度继电器内部压力为零压力时，给SF6密度继电器66一定的速度缓慢充气升压，当SF6密度继电器的闭锁继电器动作时，记录当前的6SF6密度继电器校验仪17环境温度下的压力值，并换算成20C时的等效压力值，这个20C时的等效压力值就是SF6密度继电器的闭锁回复值。继续给SF6密度继电器以一定的速度缓慢66充气升压，当密度继电器的报警继电器动作时，记录当前的环境温度下的压力值，并换算成20C时的等效压力值，这个20C时的等效压力值就是SF6密度继电器6的报警回复值。在环境温度下，当SF6密度继电器内压力大于报警回复值时，以一定的速度6缓慢放气降压，当SF6密度继电器的报警继电器动作时，记录当前环境温度下的6压力值，并换算成20°c时的等效压力值，这个20°C时的等效压力值就是SF6密6度继电器的报警值。继续给SF6密度继电器以一定的速度缓慢放气降压，当SF666密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20C时的等效压力值，这个20C时的等效压力值就是SF6密度继电器的闭锁值。•SF密度继电器校验仪功能特点：61．密度继电器校验仪采用高性能单片机进行检测与控制，集成程度高。机电一体化设计，精度高，重复性好，可靠性高。2．配置了单色液晶屏和旋转开关，操作简单、界面美观，所有参数及状态一目了然。3.自动完成压力测量和20C值转换，从而完成了压力、温度间的动态自动补偿。并显示被测环境温度下的压力、20C温度下的压力、环境温度等。彻底解决了SF6气体密度继电器现场校验难的问题。64.所有测试过程由单片机控制自动完成，不用人工干预。5.汉字报表式打印测试结果，并对试验结果自动计算平均值，生成简单报表。6.能同时存储32页*3共96页试验结果，并具有断电数据保存功能，可随时查询和打印历史测试结果。7.校验过程中无需恒温室，可以在任意有效温度范围内对SF6气体密度继电6SF6密度继电器校验仪17器、压力表进行校验。8.配有多种型号过渡接头，大多数型号开关的密度继电器不用拆卸即可进行现场校验。9.检测过程中可以用其他干燥无腐蚀性气体代替SF6气体，耗气少。610.除密度继电器校验功能外，本仪器还具有20C压力表校验和常温压力表校验功能。11.具有在线修改系统时钟的功能。12.具有在线修改系统压力功能。13．核心元器件采用进口元件，性能可靠，精度高。14．最多能同时测试一组报警信号和二组闭锁...
