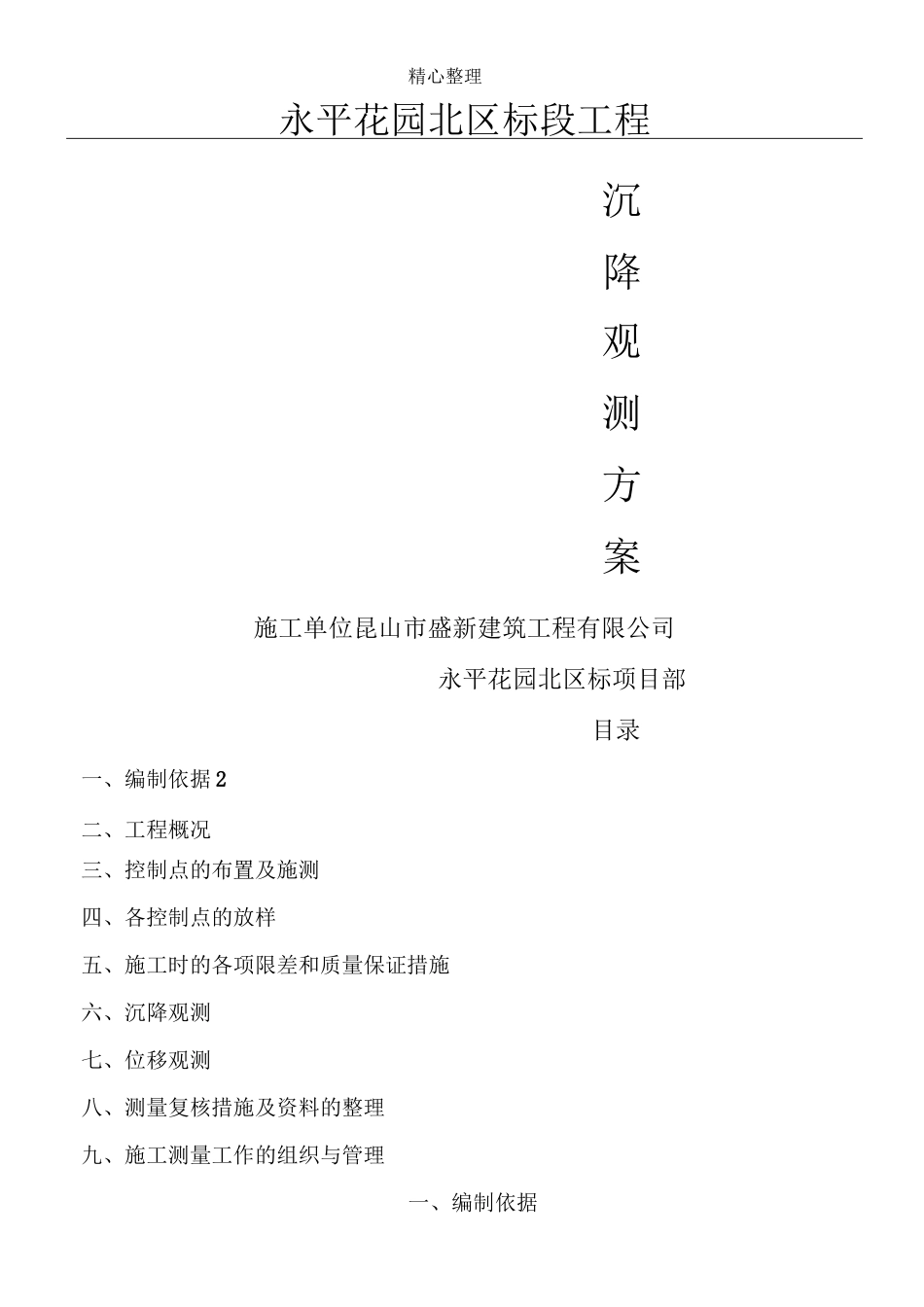

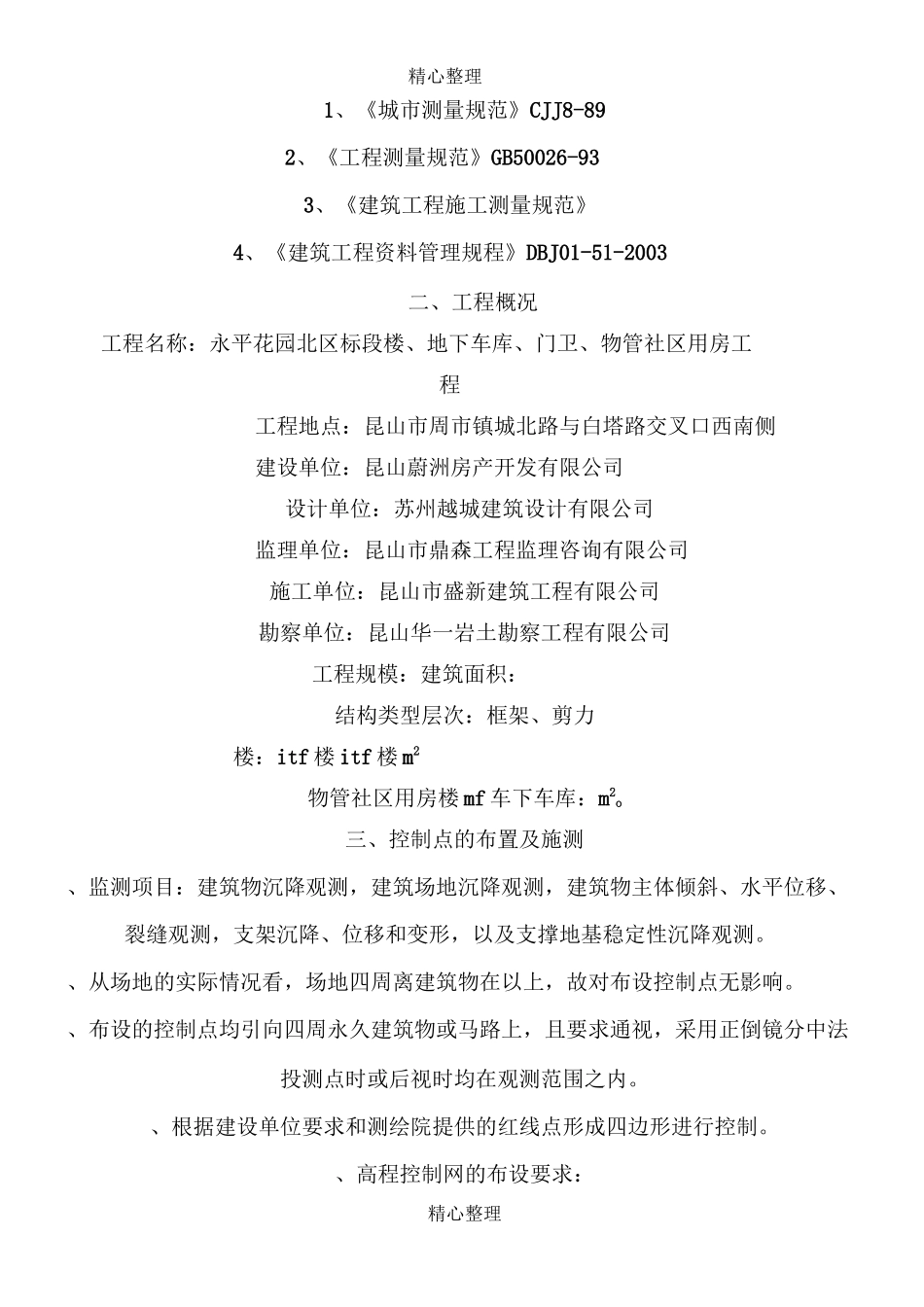

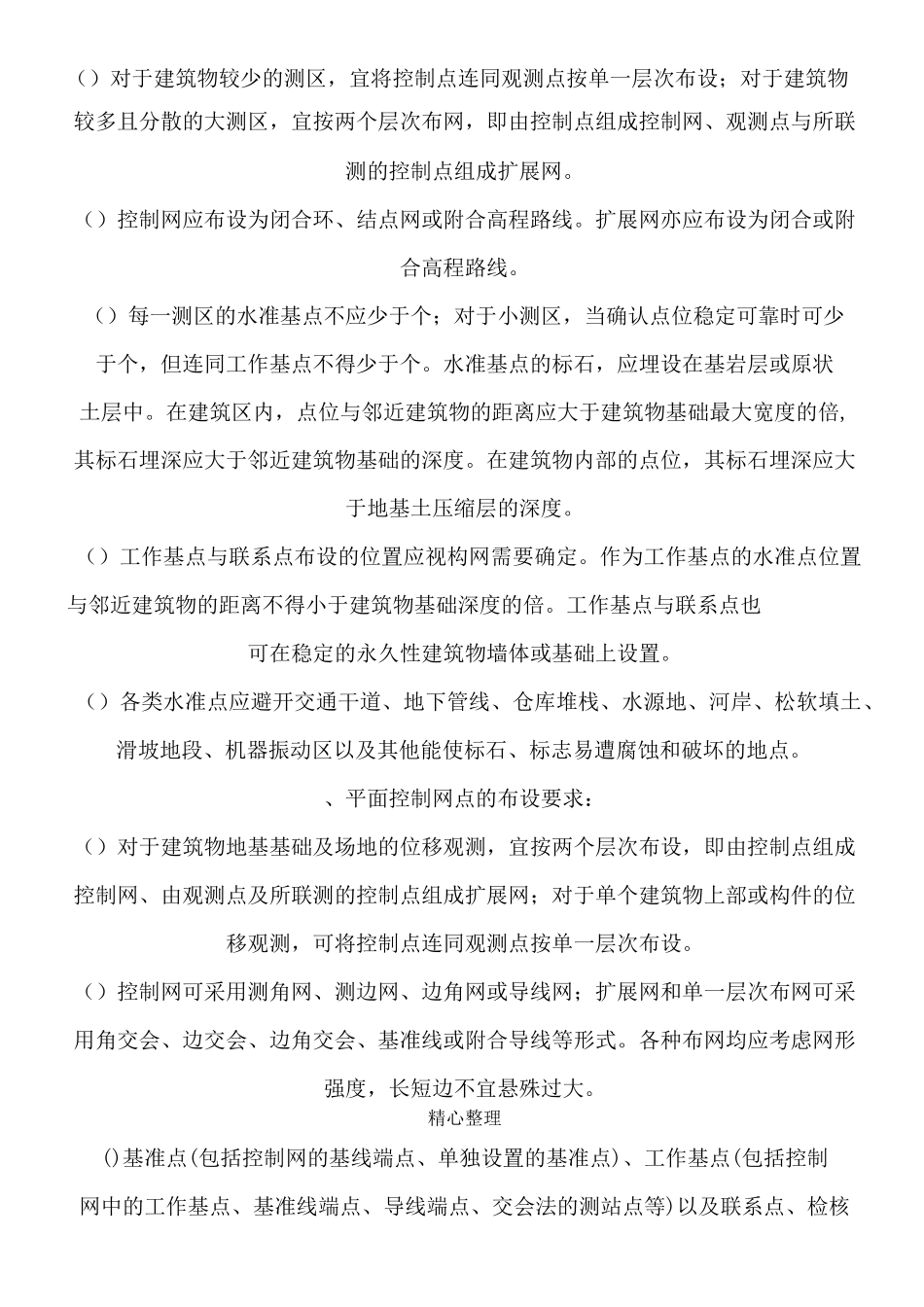

精心整理永平花园北区标段工程沉降观测方案施工单位昆山市盛新建筑工程有限公司永平花园北区标项目部目录一、编制依据2二、工程概况三、控制点的布置及施测四、各控制点的放样五、施工时的各项限差和质量保证措施六、沉降观测七、位移观测八、测量复核措施及资料的整理九、施工测量工作的组织与管理一、编制依据精心整理1、《城市测量规范》CJJ8-892、《工程测量规范》GB50026-933、《建筑工程施工测量规范》4、《建筑工程资料管理规程》DBJ01-51-2003二、工程概况工程名称：永平花园北区标段楼、地下车库、门卫、物管社区用房工程工程地点：昆山市周市镇城北路与白塔路交叉口西南侧建设单位：昆山蔚洲房产开发有限公司设计单位：苏州越城建筑设计有限公司监理单位：昆山市鼎森工程监理咨询有限公司施工单位：昆山市盛新建筑工程有限公司勘察单位：昆山华一岩土勘察工程有限公司工程规模：建筑面积：结构类型层次：框架、剪力楼：itf楼itf楼m2物管社区用房楼mf车下车库：m2o三、控制点的布置及施测、监测项目：建筑物沉降观测，建筑场地沉降观测，建筑物主体倾斜、水平位移、裂缝观测，支架沉降、位移和变形，以及支撑地基稳定性沉降观测。、从场地的实际情况看，场地四周离建筑物在以上，故对布设控制点无影响。、布设的控制点均引向四周永久建筑物或马路上，且要求通视，采用正倒镜分中法投测点时或后视时均在观测范围之内。、根据建设单位要求和测绘院提供的红线点形成四边形进行控制。、高程控制网的布设要求：精心整理（）对于建筑物较少的测区，宜将控制点连同观测点按单一层次布设；对于建筑物较多且分散的大测区，宜按两个层次布网，即由控制点组成控制网、观测点与所联测的控制点组成扩展网。（）控制网应布设为闭合环、结点网或附合高程路线。扩展网亦应布设为闭合或附合高程路线。（）每一测区的水准基点不应少于个；对于小测区，当确认点位稳定可靠时可少于个，但连同工作基点不得少于个。水准基点的标石，应埋设在基岩层或原状土层中。在建筑区内，点位与邻近建筑物的距离应大于建筑物基础最大宽度的倍,其标石埋深应大于邻近建筑物基础的深度。在建筑物内部的点位，其标石埋深应大于地基土压缩层的深度。（）工作基点与联系点布设的位置应视构网需要确定。作为工作基点的水准点位置与邻近建筑物的距离不得小于建筑物基础深度的倍。工作基点与联系点也可在稳定的永久性建筑物墙体或基础上设置。（）各类水准点应避开交通干道、地下管线、仓库堆栈、水源地、河岸、松软填土、滑坡地段、机器振动区以及其他能使标石、标志易遭腐蚀和破坏的地点。、平面控制网点的布设要求：（）对于建筑物地基基础及场地的位移观测，宜按两个层次布设，即由控制点组成控制网、由观测点及所联测的控制点组成扩展网；对于单个建筑物上部或构件的位移观测，可将控制点连同观测点按单一层次布设。（）控制网可采用测角网、测边网、边角网或导线网；扩展网和单一层次布网可采用角交会、边交会、边角交会、基准线或附合导线等形式。各种布网均应考虑网形强度，长短边不宜悬殊过大。精心整理()基准点(包括控制网的基线端点、单独设置的基准点)、工作基点(包括控制网中的工作基点、基准线端点、导线端点、交会法的测站点等)以及联系点、检核点和定向点，应根据不同布网方式与构形，每一测区的基准点不应少于个，每一测区的工作基点亦不应少于个。、控制点放样采用极坐标法，为便于复测，控制点的布置均成直线型。、水准点按四等水准测量要求施测。、所有控制点必须设专人保护，定期巡视。四、各控制点的放样地面控制点布设完后，转角处线采用〃级电子经纬仪进行复测，经校核无误后进行施测。高程传递，采用钢尺直接丈量法，若竖直方向有突出部分，不便于拉尺时，也同样采用悬吊钢尺法。每幢高度上至少设两个以上水准点，两次导入误差必须符合规范要求，否则独立施测两次。每幢均采用首个统一高程点向上传递，在固定的竖向钢筋砼柱抄测控制点，以供标高控制，且必须校核无误。五、施工时的各项限差和质量保证措施、为保证误差在允许限差以内，各种控制测量必须按《城市测量规范》()执行，操作按规...
