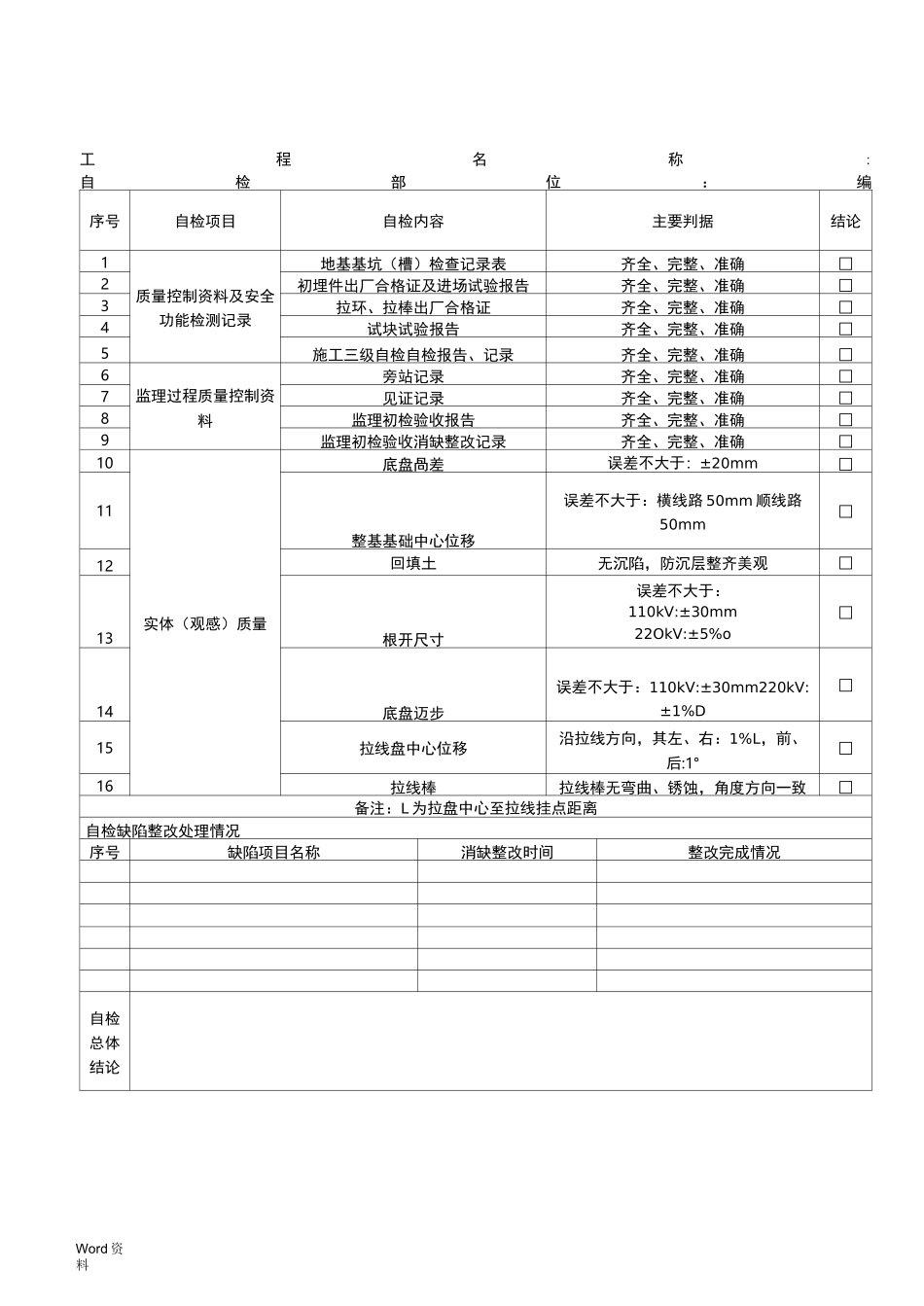

Word资料工程名称:自检部位:编序号自检项目自检内容主要判据结论1质量控制资料及安全功能检测记录地基基坑(槽)检查记录表齐全、完整、准确□2初埋件出厂合格证及进场试验报告齐全、完整、准确□3拉环、拉棒出厂合格证齐全、完整、准确□4试块试验报告齐全、完整、准确□5施工三级自检自检报告、记录齐全、完整、准确□6监理过程质量控制资料旁站记录齐全、完整、准确□7见证记录齐全、完整、准确□8监理初检验收报告齐全、完整、准确□9监理初检验收消缺整改记录齐全、完整、准确□10实体(观感)质量底盘咼差误差不大于:±20mm□11整基基础中心位移误差不大于:横线路50mm顺线路50mm□12回填土无沉陷,防沉层整齐美观□13根开尺寸误差不大于:110kV:±30mm22OkV:±5%o□14底盘迈步误差不大于:110kV:±30mm220kV:±1%D□15拉线盘中心位移沿拉线方向,其左、右:1%L,前、后:1°□16拉线棒拉线棒无弯曲、锈蚀,角度方向一致□备注:L为拉盘中心至拉线挂点距离自检缺陷整改处理情况序号缺陷项目名称消缺整改时间整改完成情况自检总体结论Word资料班组级:(签名)日期:项目部级:(签名)日期:公司级:(签名)日期:现浇铁塔基础三级自检表工程名称:自检部位:编序号自检项目自检内容主要判据结论1质量控制资料及安全功能检测记录施工三级自检自检报告、记录齐全、完整、准确□2砂、石、水泥或商品砼、钢材等原材料出厂合格证及进场试验报告齐全、完整、准确□3钢筋焊接试验报告齐全、完整、准确□4混凝土配合比及塌落度试验报告齐全、完整、准确□5混凝土试块试验报告齐全、完整、准确□6监理过程质量控制资料旁站记录齐全、完整、准确□7见证记录齐全、完整、准确□8监理初检验收报告齐全、完整、准确□9监理初检验收消缺整改记录齐全、完整、准确□10-/n[71i=VAF±-B基础根开/半根开及对角线/半对角线尺寸误差<±2%o□11整基基础中心位移误差<30mm□12整基基础扭转误差不大于—般塔10'高塔5'□13基础立柱断面尺寸误差<-1%□14基础初咼值符合设计要求□15头体(观感丿质量地脚螺栓规格符合设计要求□16地脚螺栓露出高度符合设计要求□17同组地脚螺栓或角钢中心对基础立柱中心位移误差<10mm□18基础顶面咼差误差<5mm□19混凝土表面质量表面平整、光滑□20回填土无沉陷,防沉层整齐美观□自检缺陷整改处理情况序号缺陷项目名称消缺整改时间整改完成情况自检总体结论Word资料班组级:(签名)日期:项目部级:(签名)日期:公司级:(签名)日期:灌注桩基础三级自检表Word资料Word资料班组级:(签名)日期:项目部级:(签名)日期:公司级:(签名)日期:Word资料铁塔组立三级自检表工程名称:自检部位:编号:序号自检项目自检内容主要判据结论1质量控制资料及安全功能检测记录施工三级自检自检报告、记录齐全、完整、准确□2塔材/钢管杆出厂合格证齐全、完整、准确□3(拉线、线夹)出厂合格证齐全、完整、准确□4塔材/钢管现场到货交接自检记录齐全、完整、准确□5监理过程质量控制资料见证记录齐全、完整、准确□6监理初检验收报告齐全、完整、准确□7监理初检验收消缺整改记录齐全、完整、准确□8节点间主材弯曲无明显弯曲□9转角塔/终端塔向受力反方向侧倾斜大于0,并符合设计要求□10直线塔结构倾斜—般塔:<3%o高塔:<1.5%o□11螺栓防松紧固、无遗漏□12螺栓防盗紧固、无遗漏,并符合设计要求□13脚钉安装紧固、无遗漏□14实体(观感)质量螺栓紧固紧固、无遗漏□15螺栓穿向符合规范、运行规定□16螺栓露出长度不少于2丝扣□17拉线安装(拉线塔)牢固、美观□18直线杆横担咼差(钢管杆)<20mm□19爬梯安装紧固整齐美观□20杆塔根开偏差<1.6%o□21整基对中心桩位移满足GB50233-2005第6.1.8条□自检缺陷整改处理情况序号缺陷项目名称消缺整改时间整改完成情况自检总体结论Word资料班组级:(签名)日期:项目部级:(签名)日期:公司级:(签名)日期:编号:序缺陷项目名消缺整改时混凝土杆组立三级自检表整改完成情Word资料工程名称:自检部位:序号自检项目自检内容主要判据结论1施工三级自检自检报告、记录齐全、完整、准确□2质量控制资料及安混凝土杆出厂合格证...
