温度控制器使用说明书VIP免费

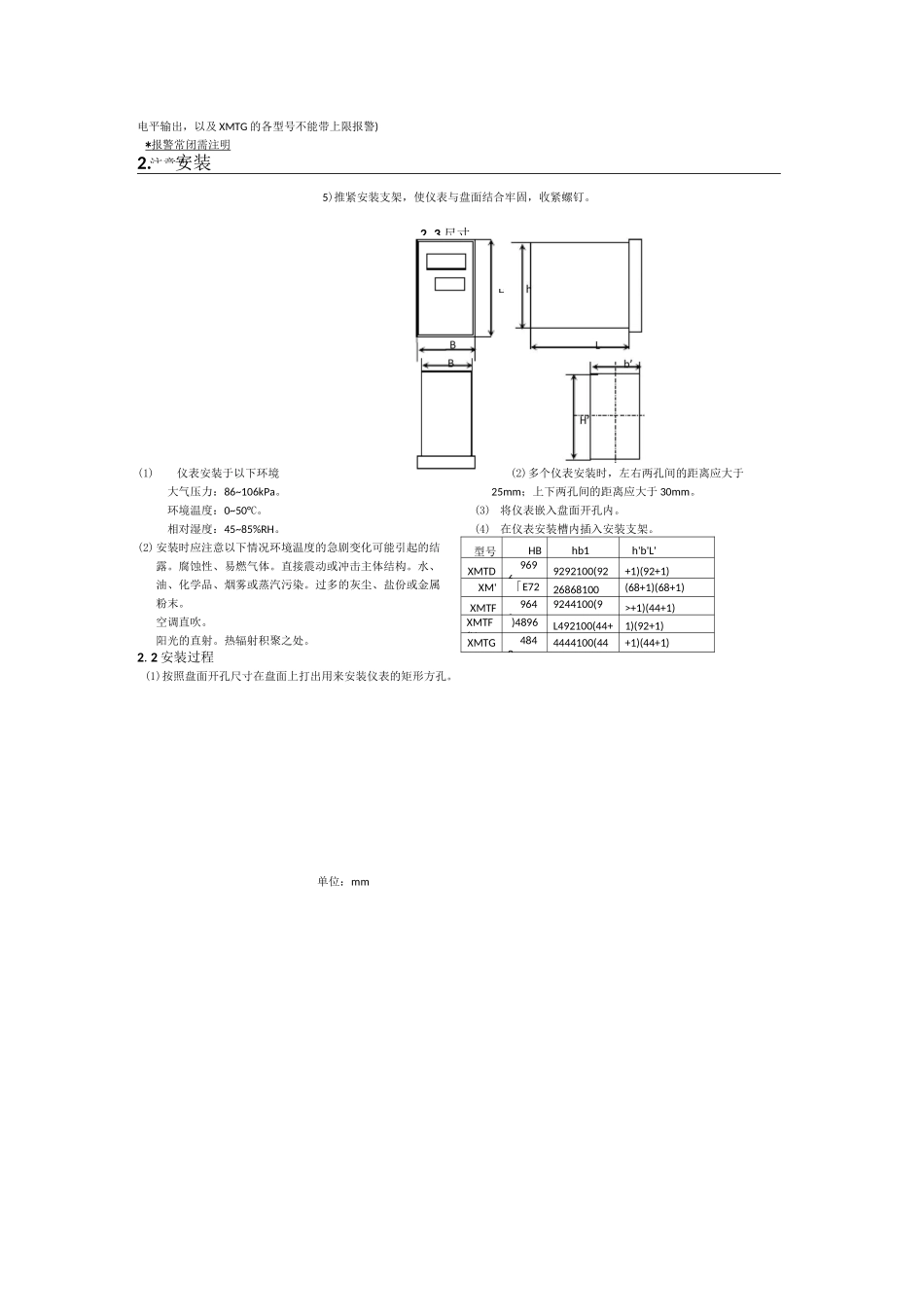

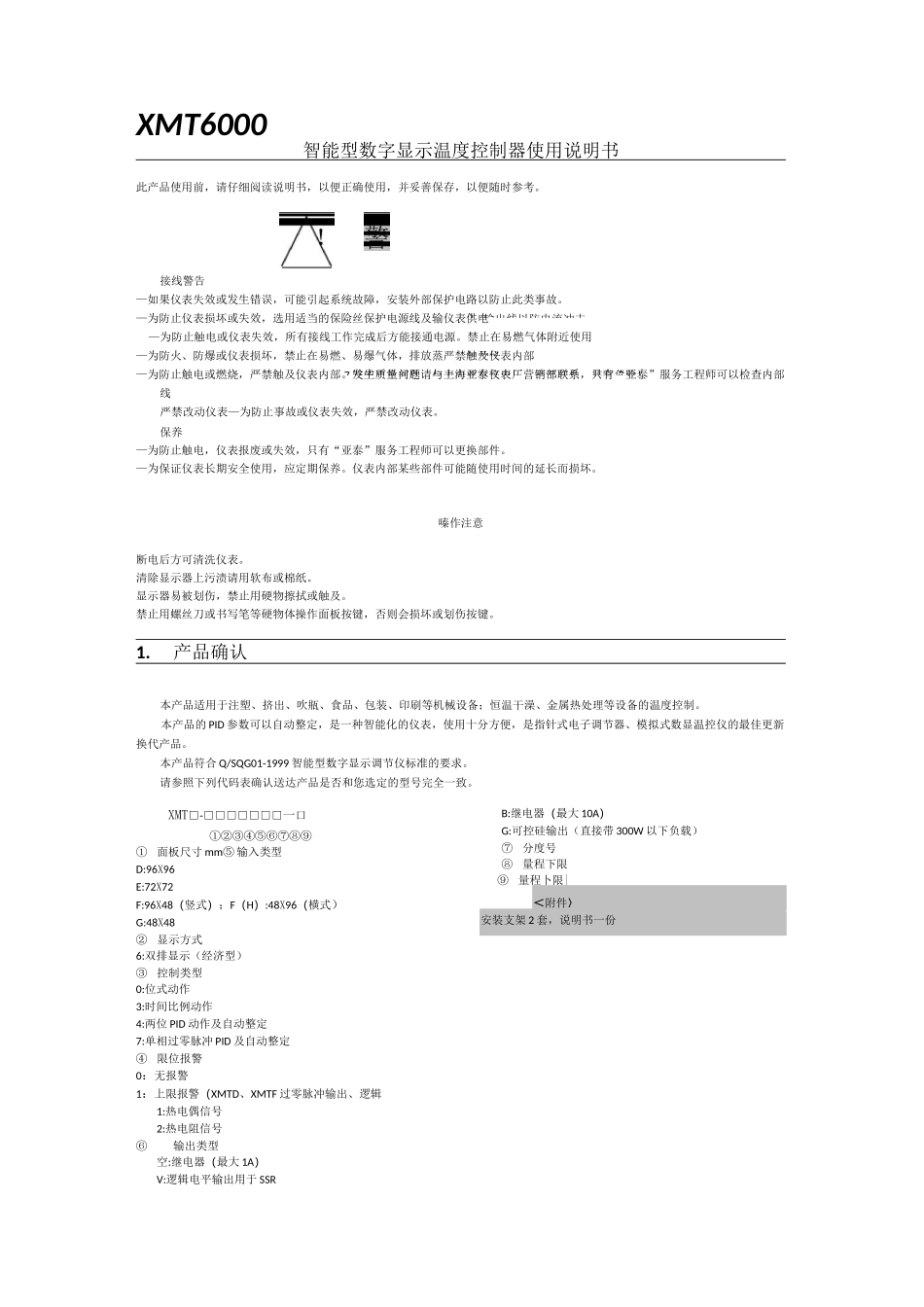

入/输出线以防电流冲击。气的场7路或更换部件，仪表内部有高电压，高温部件，非常危险!智能型数字显示温度控制器使用说明书此产品使用前，请仔细阅读说明书，以便正确使用，并妥善保存，以便随时参考。接线警告—如果仪表失效或发生错误，可能引起系统故障，安装外部保护电路以防止此类事故。—为防止仪表损坏或失效，选用适当的保险丝保护电源线及输仪表供电—为防止触电或仪表失效，所有接线工作完成后方能接通电源。禁止在易燃气体附近使用—为防火、防爆或仪表损坏，禁止在易燃、易爆气体，排放蒸严禁触及仪表内部—为防止触电或燃烧，严禁触及仪表内部。发生质量问题请与上海亚泰仪表厂营销部联系，只有“亚泰”服务工程师可以检查内部线严禁改动仪表—为防止事故或仪表失效，严禁改动仪表。保养—为防止触电，仪表报废或失效，只有“亚泰”服务工程师可以更换部件。—为保证仪表长期安全使用，应定期保养。仪表内部某些部件可能随使用时间的延长而损坏。嗪作注意断电后方可清洗仪表。清除显示器上污渍请用软布或棉纸。显示器易被划伤，禁止用硬物擦拭或触及。禁止用螺丝刀或书写笔等硬物体操作面板按键，否则会损坏或划伤按键。1.产品确认本产品适用于注塑、挤出、吹瓶、食品、包装、印刷等机械设备；恒温干澡、金属热处理等设备的温度控制。本产品的PID参数可以自动整定，是一种智能化的仪表，使用十分方便，是指针式电子调节器、模拟式数显温控仪的最佳更新换代产品。本产品符合Q/SQG01-1999智能型数字显示调节仪标准的要求。请参照下列代码表确认送达产品是否和您选定的型号完全一致。XMT□-□□□□□□□一口①②③④⑤⑥⑦⑧⑨①面板尺寸mm⑤输入类型D:96X96E:72X72F:96X48（竖式）；F（H）:48X96（横式）G:48X48②显示方式6:双排显示（经济型）③控制类型0:位式动作3:时间比例动作4:两位PID动作及自动整定7:单相过零脉冲PID及自动整定④限位报警0：无报警1：上限报警（XMTD、XMTF过零脉冲输出、逻辑1:热电偶信号2:热电阻信号⑥输出类型空:继电器（最大1A）V:逻辑电平输出用于SSRB:继电器（最大10A）G:可控硅输出（直接带300W以下负载）⑦分度号⑧量程下限⑨量程卜限|＜附件〉安装支架2套，说明书一份XMT6000注意事2.3尺寸电平输出，以及XMTG的各型号不能带上限报警)*报警常闭需注明2.安装5)推紧安装支架，使仪表与盘面结合牢固，收紧螺钉。(1)仪表安装于以下环境大气压力：86~106kPa。环境温度：0~50°C。相对湿度：45~85%RH。(2)安装时应注意以下情况环境温度的急剧变化可能引起的结露。腐蚀性、易燃气体。直接震动或冲击主体结构。水、油、化学品、烟雾或蒸汽污染。过多的灰尘、盐份或金属粉末。空调直吹。阳光的直射。热辐射积聚之处。2.2安装过程(1)按照盘面开孔尺寸在盘面上打出用来安装仪表的矩形方孔。(2)多个仪表安装时，左右两孔间的距离应大于25mm；上下两孔间的距离应大于30mm。(3)将仪表嵌入盘面开孔内。(4)在仪表安装槽内插入安装支架。型号HBhb1h'b'L'XMTD96969292100(92+1)(92+1)XM'「E72726868100(68+1)(68+1)XMTF96489244100(9：>+1)(44+1)XMTF(H)4896，L492100(44+1)(92+1)XMTG48484444100(44+1)(44+1)H单位：mm3.接线3.1接线注意(1)热电偶输入，应使用对应的补偿导线。(2)热电阻输入，应使用低电阻且无差别的3根导线。(3)输入信号线应远离仪表电源线，动力电源线和负荷线，以避免产生杂讯干扰。3.2接线端子(1)XMTD-6011；6311；6411；6012；6312；6412；6701G；6702G和XMTF-6011；6311；6411；6012；6312；6412；6701G；6702G型仪表(9696)(9648)接线端子：3)XMTD-6701；6702和XMTF-6701；6702型触发双向可控硅仪表(9696)(9648)接线端子：（8）XMTG-6301V；6401V；6302V；6402V型带固态继电器（SSR）仪表负4848）接线端子：XMTD-6702M接线4）XMTE-6011；6311；6411；6012；6312；6412；6701G；6702G型仪表（7272）接线端子：负载5)XMTE-6301V；6401V；220VAC((((4)(5)(6)1)2)3)负载6701G;6702G接线负载6302V；6402V型带固态继电器（SSR）仪表（7272）接线端子：负载XMTE-6701M；6702M接线(3)■-~+'(4)SS-(5)*（9）XMTG-6701；6702型触发双向可控硅...
