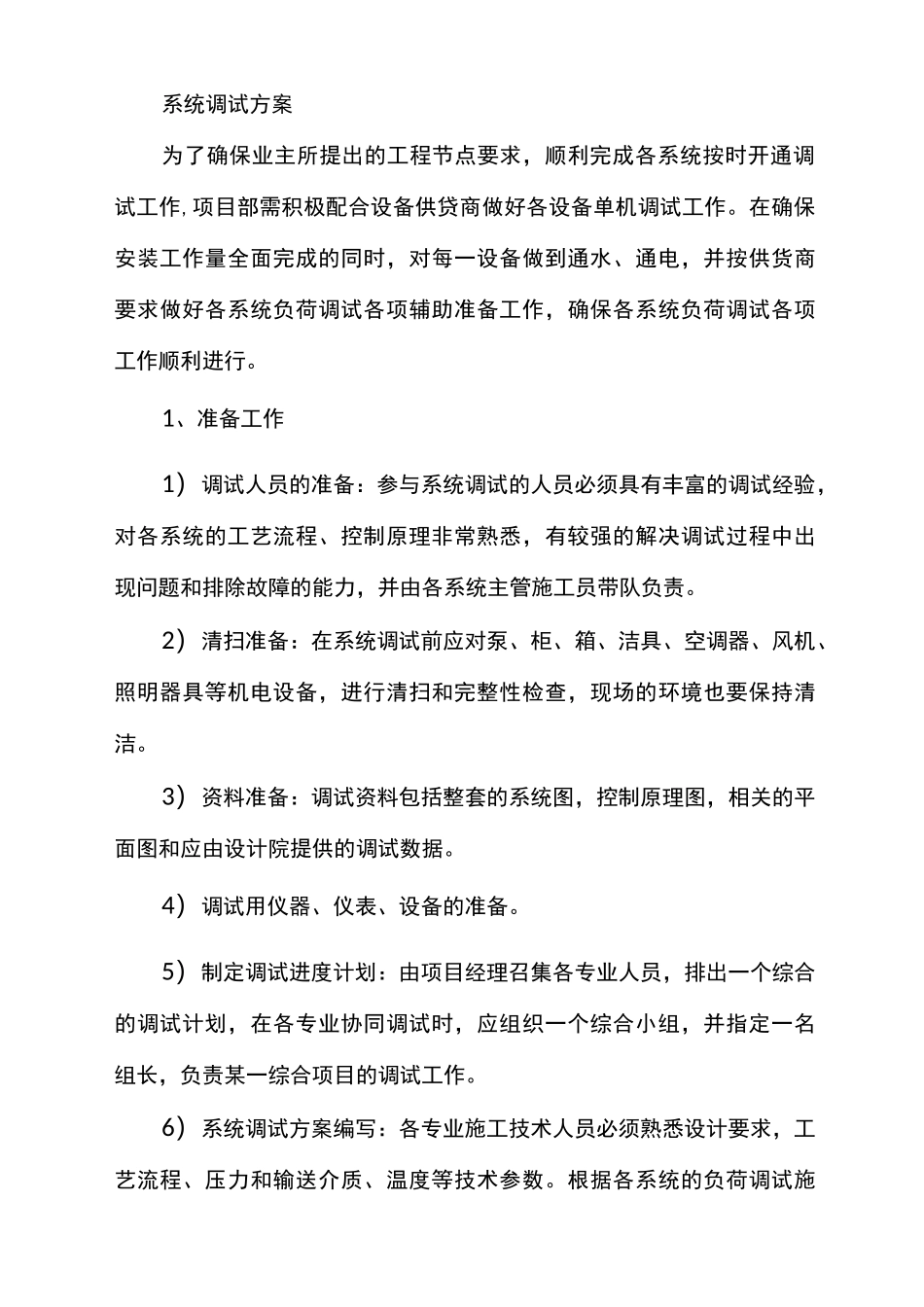

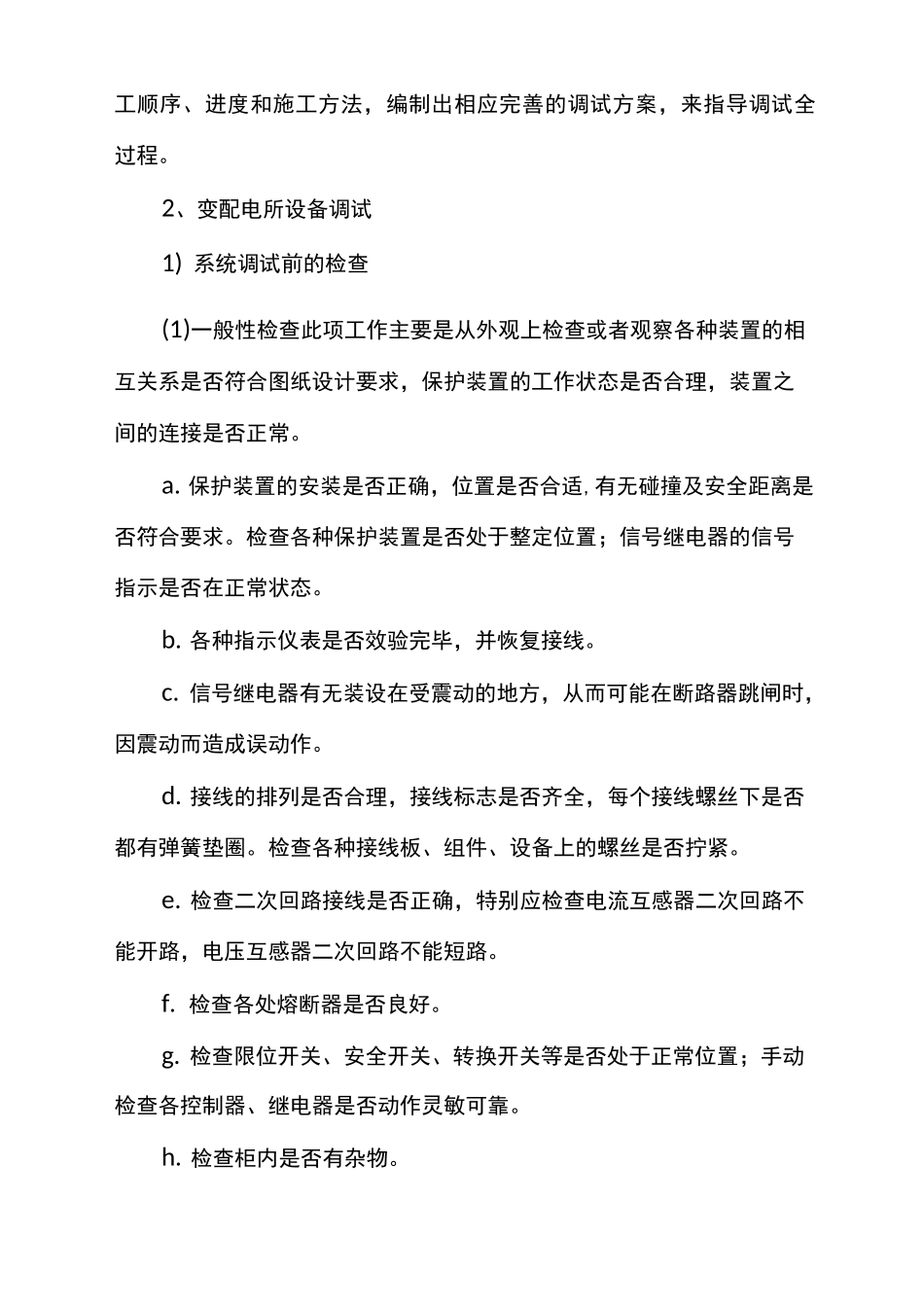

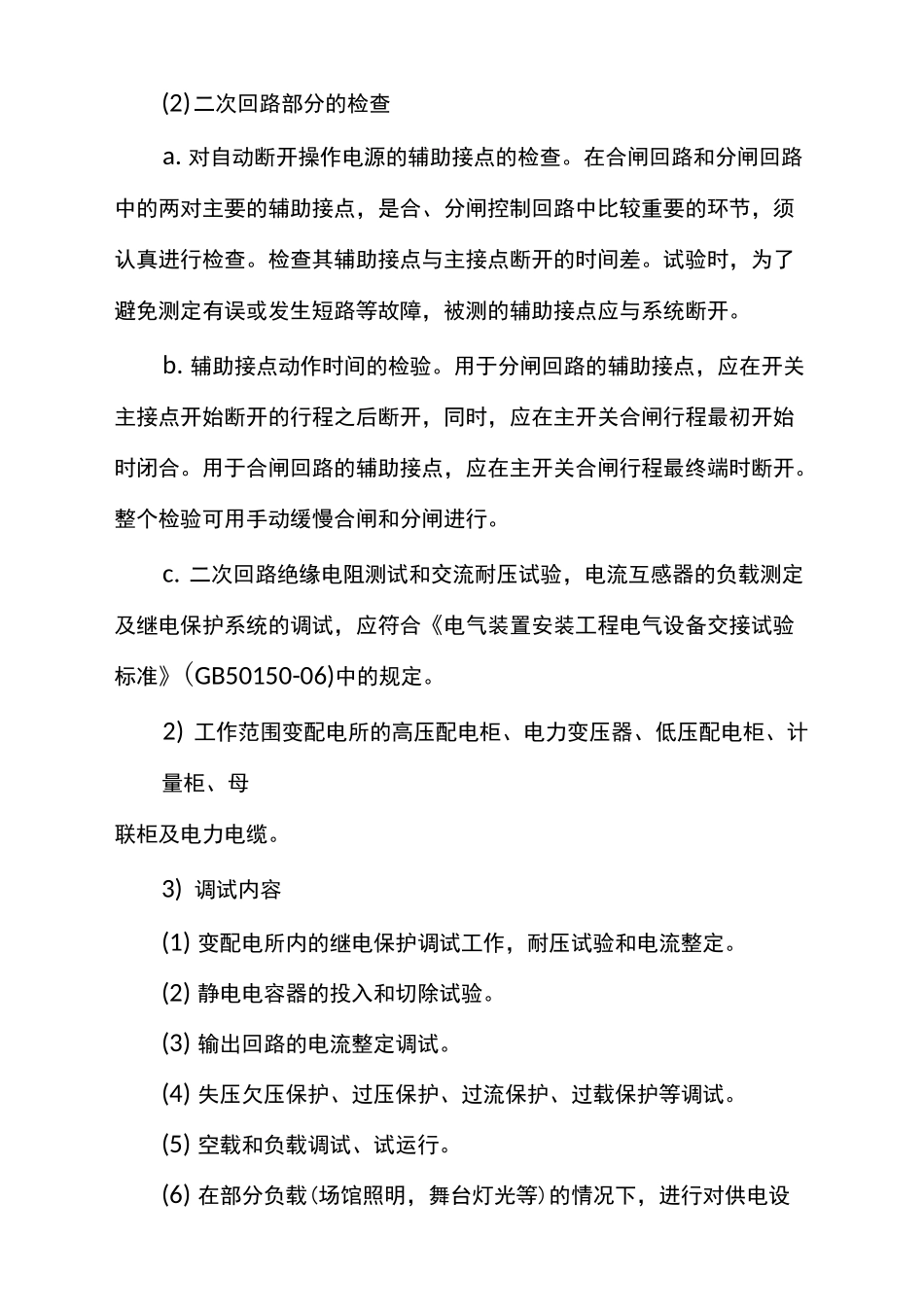

系统调试方案为了确保业主所提出的工程节点要求，顺利完成各系统按时开通调试工作,项目部需积极配合设备供贷商做好各设备单机调试工作。在确保安装工作量全面完成的同时，对每一设备做到通水、通电，并按供货商要求做好各系统负荷调试各项辅助准备工作，确保各系统负荷调试各项工作顺利进行。1、准备工作1）调试人员的准备：参与系统调试的人员必须具有丰富的调试经验，对各系统的工艺流程、控制原理非常熟悉，有较强的解决调试过程中出现问题和排除故障的能力，并由各系统主管施工员带队负责。2）清扫准备：在系统调试前应对泵、柜、箱、洁具、空调器、风机、照明器具等机电设备，进行清扫和完整性检查，现场的环境也要保持清洁。3）资料准备：调试资料包括整套的系统图，控制原理图，相关的平面图和应由设计院提供的调试数据。4）调试用仪器、仪表、设备的准备。5）制定调试进度计划：由项目经理召集各专业人员，排出一个综合的调试计划，在各专业协同调试时，应组织一个综合小组，并指定一名组长，负责某一综合项目的调试工作。6）系统调试方案编写：各专业施工技术人员必须熟悉设计要求，工艺流程、压力和输送介质、温度等技术参数。根据各系统的负荷调试施工顺序、进度和施工方法，编制出相应完善的调试方案，来指导调试全过程。2、变配电所设备调试1)系统调试前的检查(1)一般性检查此项工作主要是从外观上检查或者观察各种装置的相互关系是否符合图纸设计要求，保护装置的工作状态是否合理，装置之间的连接是否正常。a.保护装置的安装是否正确，位置是否合适,有无碰撞及安全距离是否符合要求。检查各种保护装置是否处于整定位置；信号继电器的信号指示是否在正常状态。b.各种指示仪表是否效验完毕，并恢复接线。c.信号继电器有无装设在受震动的地方，从而可能在断路器跳闸时，因震动而造成误动作。d.接线的排列是否合理，接线标志是否齐全，每个接线螺丝下是否都有弹簧垫圈。检查各种接线板、组件、设备上的螺丝是否拧紧。e.检查二次回路接线是否正确，特别应检查电流互感器二次回路不能开路，电压互感器二次回路不能短路。f.检查各处熔断器是否良好。g.检查限位开关、安全开关、转换开关等是否处于正常位置；手动检查各控制器、继电器是否动作灵敏可靠。h.检查柜内是否有杂物。(2)二次回路部分的检查a.对自动断开操作电源的辅助接点的检查。在合闸回路和分闸回路中的两对主要的辅助接点，是合、分闸控制回路中比较重要的环节，须认真进行检查。检查其辅助接点与主接点断开的时间差。试验时，为了避免测定有误或发生短路等故障，被测的辅助接点应与系统断开。b.辅助接点动作时间的检验。用于分闸回路的辅助接点，应在开关主接点开始断开的行程之后断开，同时，应在主开关合闸行程最初开始时闭合。用于合闸回路的辅助接点，应在主开关合闸行程最终端时断开。整个检验可用手动缓慢合闸和分闸进行。c.二次回路绝缘电阻测试和交流耐压试验，电流互感器的负载测定及继电保护系统的调试，应符合《电气装置安装工程电气设备交接试验标准》(GB50150-06)中的规定。2)工作范围变配电所的高压配电柜、电力变压器、低压配电柜、计量柜、母联柜及电力电缆。3)调试内容(1)变配电所内的继电保护调试工作，耐压试验和电流整定。(2)静电电容器的投入和切除试验。(3)输出回路的电流整定调试。(4)失压欠压保护、过压保护、过流保护、过载保护等调试。(5)空载和负载调试、试运行。(6)在部分负载(场馆照明，舞台灯光等)的情况下，进行对供电设备谐波分量的测定和危害分析，制定相应整改措施。4)调试方案(1)检查变配电所内的设备已结束，无其它专业在施工，建筑结构已经封闭，装修工作已结束，才可进行调试工作。(2)根据当地供电部门提供的继电保护整定数据，进行进线柜数据整定。各项配套项目施工结束。(3)先使用模拟低压电进行单体调试，然后进行联动调试，并做好相关记录。(4)所有的技术要求必须达到设计要求、供电部门要求和设备供应商的技术要求，并记录调试数据。(5)正式送电调试，做好有关记录。(6)开通照明，灯光等单体供电回路，带上负载，用专用设备测定供电设备开关的谐波成分，对谐波分...
