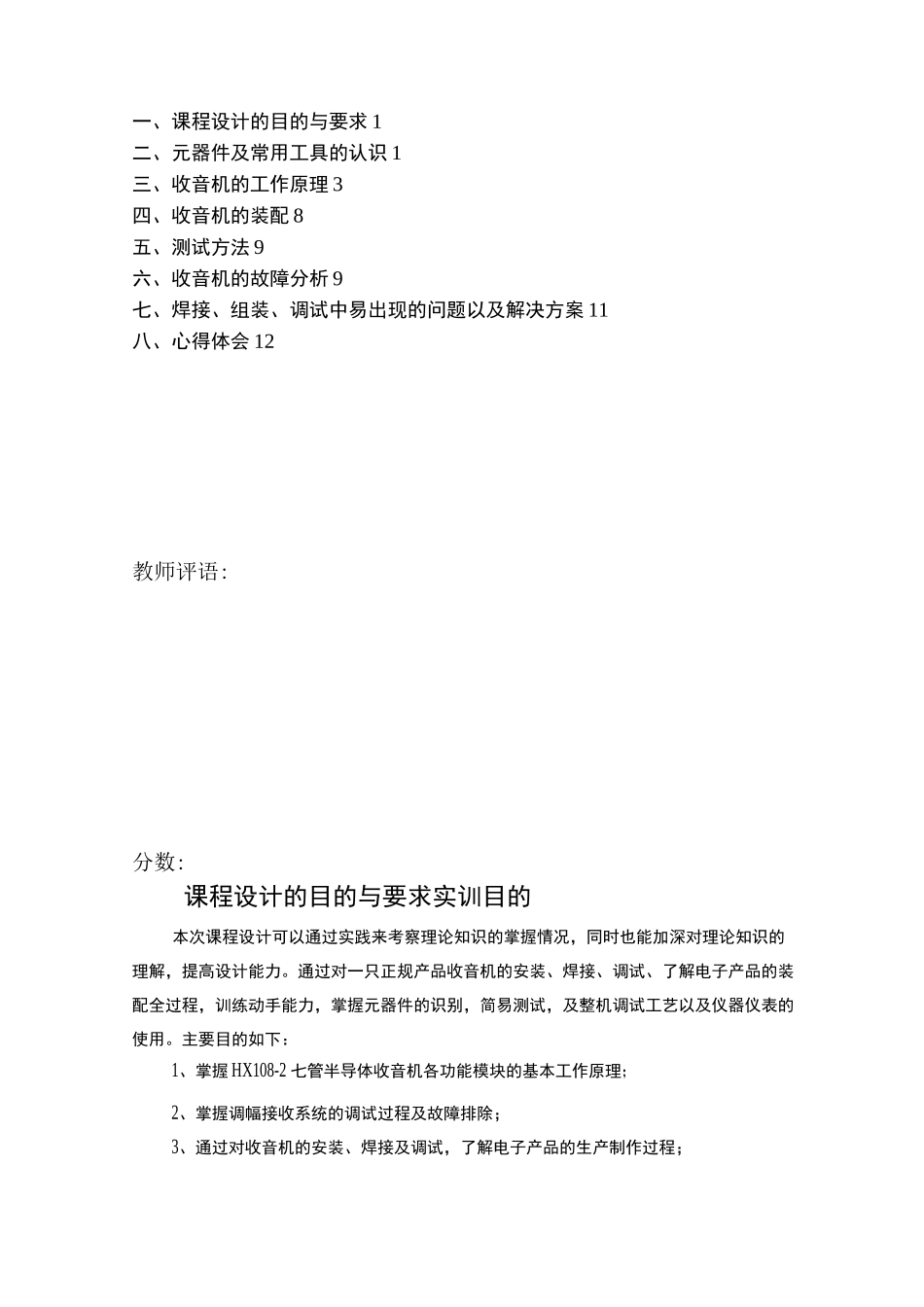

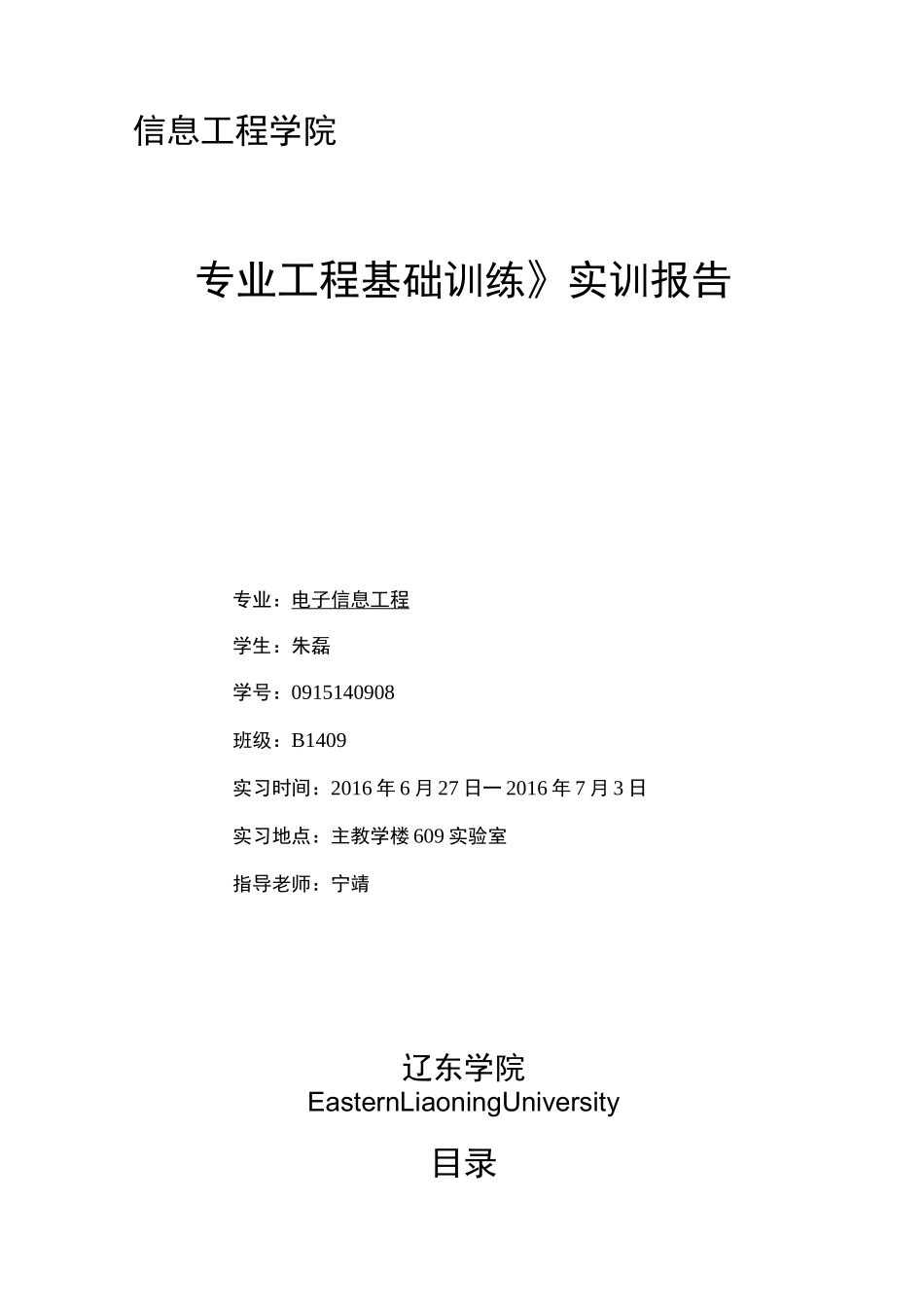

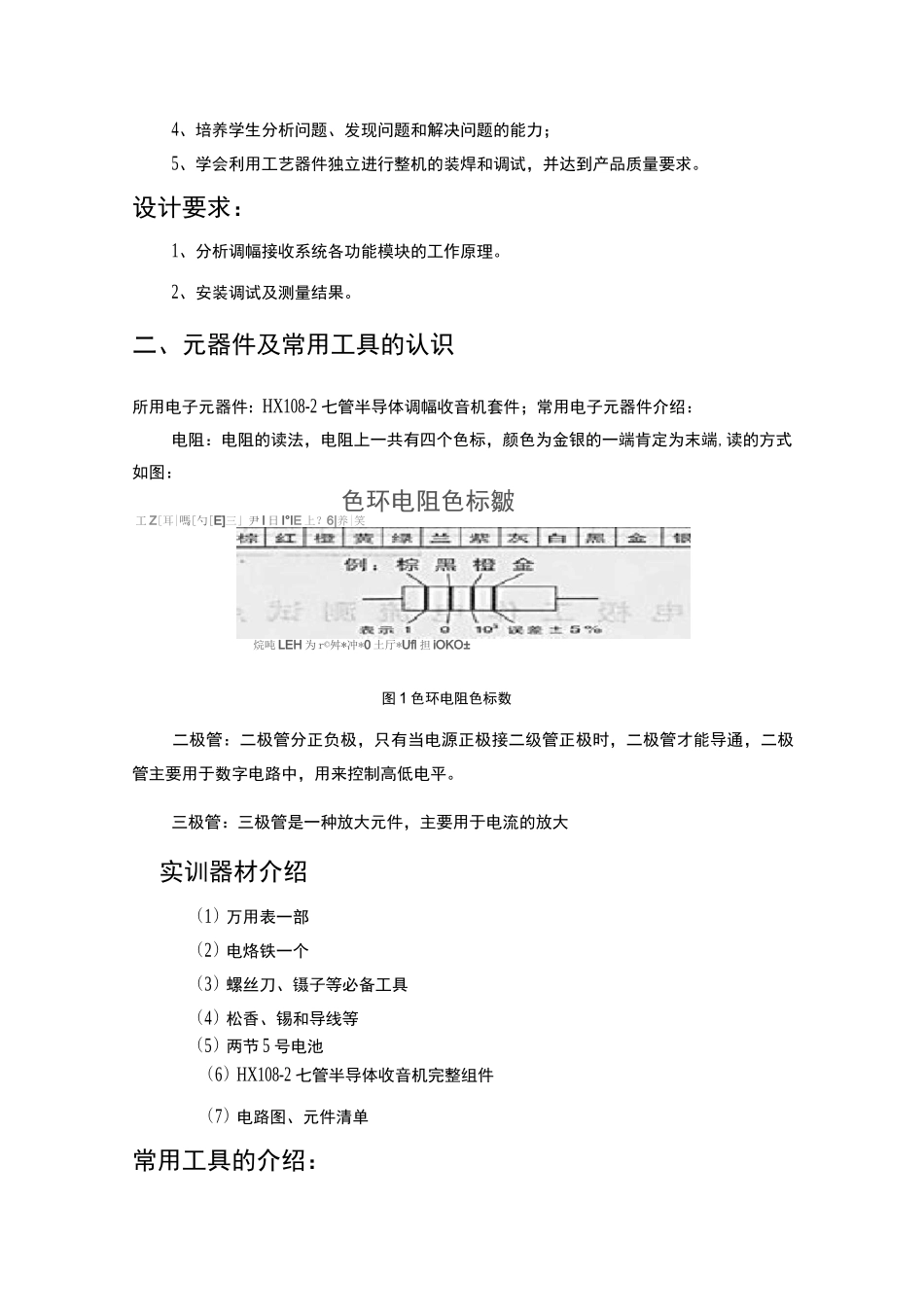

信息工程学院专业工程基础训练》实训报告专业：电子信息工程学生：朱磊学号：0915140908班级：B1409实习时间：2016年6月27日一2016年7月3日实习地点：主教学楼609实验室指导老师：宁靖辽东学院EasternLiaoningUniversity目录一、课程设计的目的与要求1二、元器件及常用工具的认识1三、收音机的工作原理3四、收音机的装配8五、测试方法9六、收音机的故障分析9七、焊接、组装、调试中易出现的问题以及解决方案11八、心得体会12教师评语:分数:课程设计的目的与要求实训目的本次课程设计可以通过实践来考察理论知识的掌握情况，同时也能加深对理论知识的理解，提高设计能力。通过对一只正规产品收音机的安装、焊接、调试、了解电子产品的装配全过程，训练动手能力，掌握元器件的识别，简易测试，及整机调试工艺以及仪器仪表的使用。主要目的如下：1、掌握HX108-2七管半导体收音机各功能模块的基本工作原理；2、掌握调幅接收系统的调试过程及故障排除；3、通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程；4、培养学生分析问题、发现问题和解决问题的能力；5、学会利用工艺器件独立进行整机的装焊和调试，并达到产品质量要求。设计要求：1、分析调幅接收系统各功能模块的工作原理。2、安装调试及测量结果。二、元器件及常用工具的认识所用电子元器件：HX108-2七管半导体调幅收音机套件；常用电子元器件介绍：电阻：电阻的读法，电阻上一共有四个色标，颜色为金银的一端肯定为末端,读的方式如图：色环电阻色标皺工Z[耳|嗎[勺[E]三」尹I日I°IE上？6|养|笑烷吨LEH为r©舛*冲*0土厅*Ufl担iOKO±图1色环电阻色标数二极管：二极管分正负极，只有当电源正极接二级管正极时，二极管才能导通，二极管主要用于数字电路中，用来控制高低电平。三极管：三极管是一种放大元件，主要用于电流的放大实训器材介绍（1）万用表一部（2）电烙铁一个（3）螺丝刀、镊子等必备工具（4）松香、锡和导线等（5）两节5号电池（6）HX108-2七管半导体收音机完整组件（7）电路图、元件清单常用工具的介绍：电烙铁的介绍：装配工作中，焊接技术很重要。收音机元件的安装，主要利用锡焊，它不但能固定零件，而且能保证可靠的电流通路，焊接质量的好坏，将直接影响收音机质量。1、烙铁是焊接的主要工具之一，焊接收音机应选用30W-35W电烙铁。新烙铁使用前应用锉刀把烙铁头两边修改成圆形形状。并将烙铁头部倒角磨光，以防焊接时毛刺将印刷电路板焊盘损坏。如采用长命烙铁头圆形则无须加工。烙铁头上沾附一层光亮的锡，烙铁就可以使用了2、烙铁温度和焊接时间要适当。焊接时应让烙铁头加热到温度高于焊锡溶点，并掌握正确的焊接时间。一般不超过3秒钟。时间过长会使印刷电路板铜铂跷起，损坏电路板及电子元器件。3、焊接方法：一般采用直径1.2-1.5mm的焊锡。焊接时左手拿锡丝，右后拿烙铁。在烙铁接触焊点的同时送上焊锡，焊锡的量要适量。太多易引起搭焊短路，太少元件又不牢固。焊接时不可将烙铁头在焊点上来回移动或用力下压，要想焊得焊得快，应加大烙铁和焊点的接触面。增大传热面积焊接也快。特别需要注意的是温度过低烙铁与焊接点接触时间太短，热量供应不足，焊点锡面不光滑，结晶粗脆，像豆腐渣一样，那就不牢固，形成虚焊和假焊。反之焊锡2XK易流散，使焊点锡量不足，也容易不牢，还可能出现烫坏电子元件及印刷电路板。总之焊锡量要适中，即将焊点零件脚全部浸没，其轮廓又隐约可见。万用表的介绍：万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数。三、收音机的工作原理整机电路原理图图2HX108-2七管半导体收音机原理图P322MV3一KQmSA黄XV2KpK霍-2D3—1Am2~Am5-Am01~8.0~22.0~■X4K1R00总体概述:常用典型七管超外差收音机电路，它主要由输入回路、变频级、中放级、检波级、低放级、功率输出级和AGC电路组成。AutomaticGainControl自动增益控制;根据输入信号调整放大倍数，使输出信号幅度一致。从天线接收到的高频调幅信号输入到变频级，经过变频...
