钢铁冶金学炼钢部分总结(知识点)VIP免费

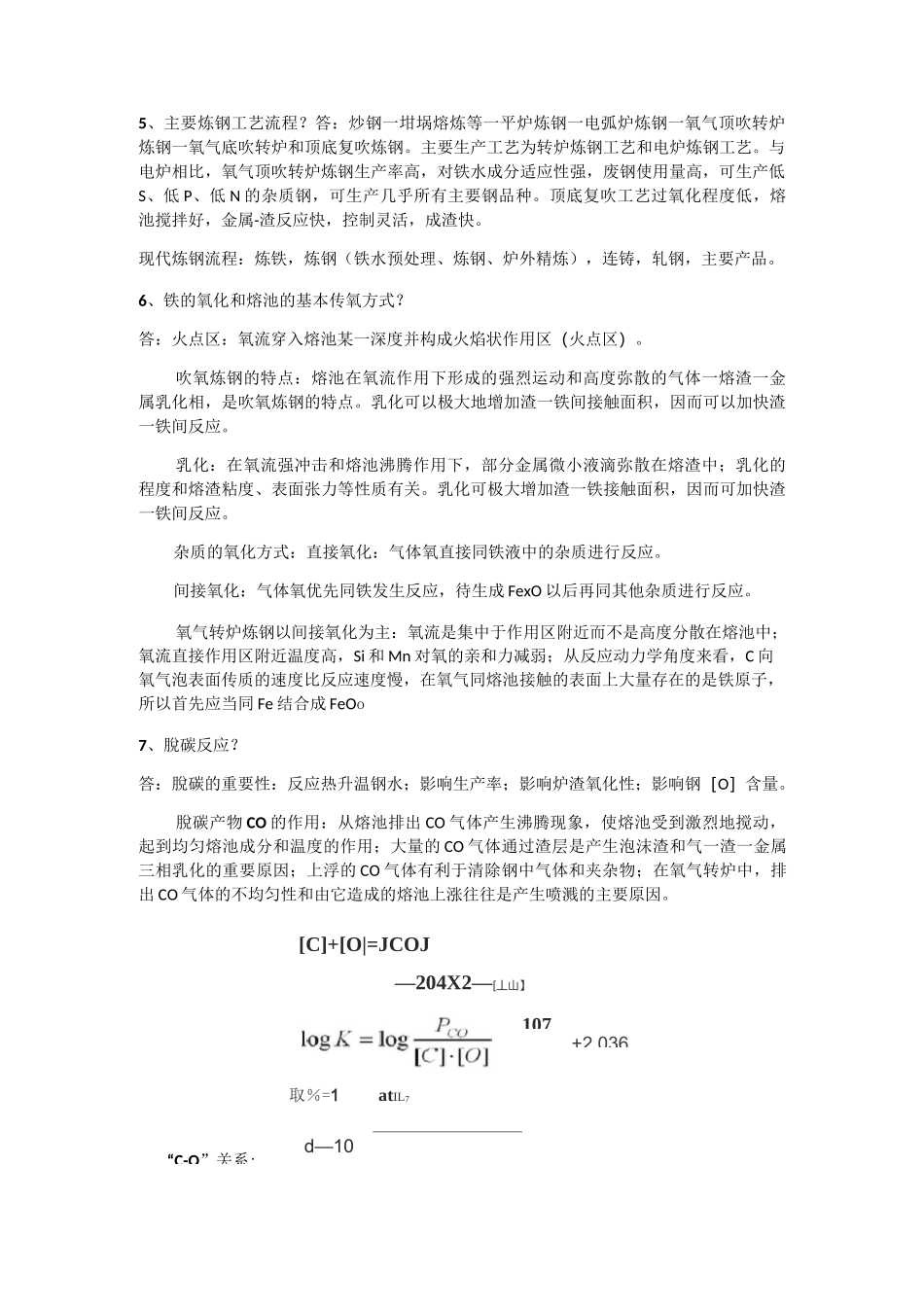

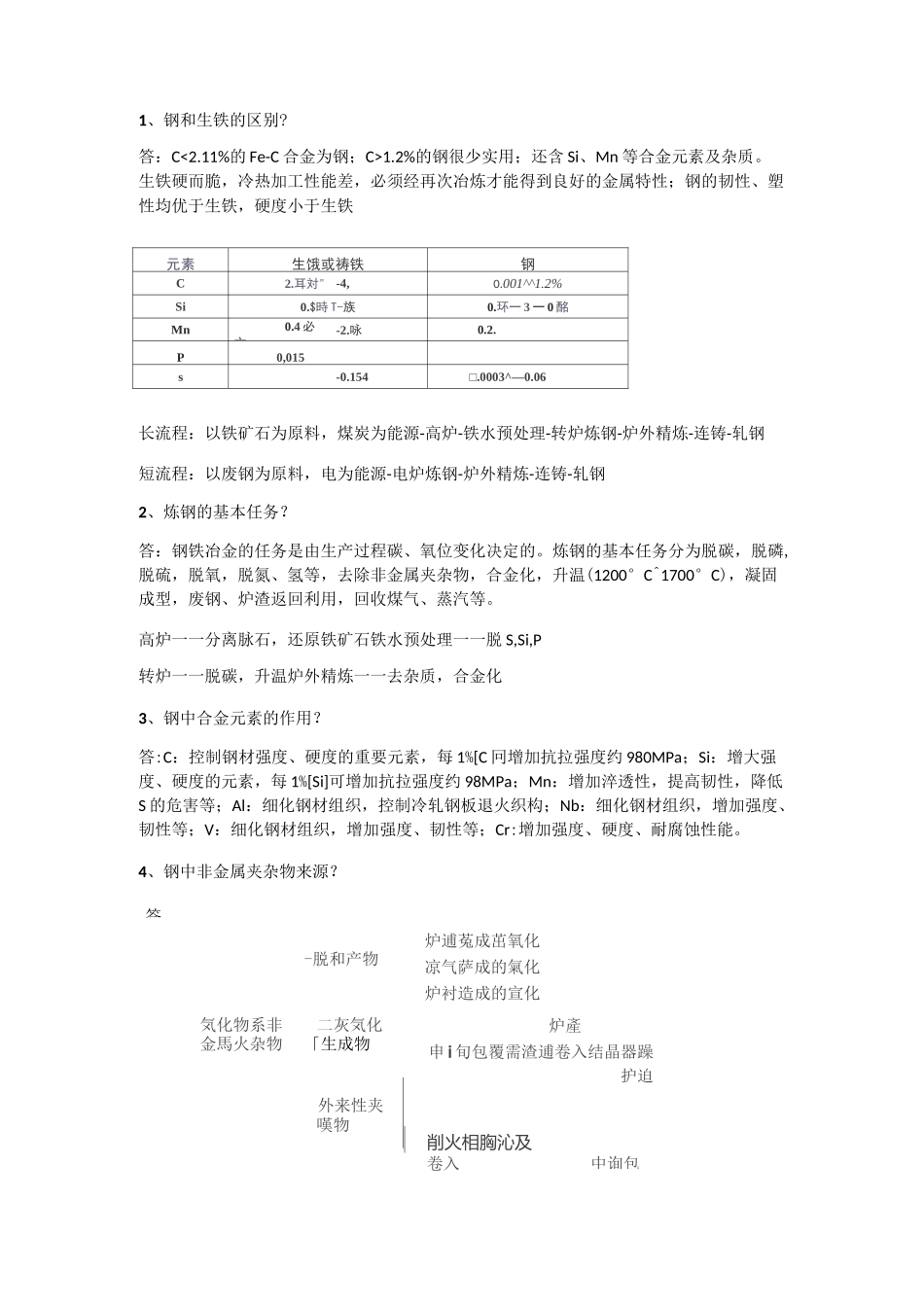

答-脱和产物気化物系非二灰気化金馬火杂物「生成物外来性夹嘆物炉逋菟成茁氧化凉气萨成的氣化炉衬造成的宣化炉產申i旬包覆需渣逋卷入结晶器躁护迫削火相胸沁及卷入中询包1、钢和生铁的区别?答：C<2.11%的Fe-C合金为钢；C>1.2%的钢很少实用；还含Si、Mn等合金元素及杂质。生铁硬而脆，冷热加工性能差，必须经再次冶炼才能得到良好的金属特性；钢的韧性、塑性均优于生铁，硬度小于生铁元素生饿或祷铁钢C2.耳対"-4,0.001^^1.2%Si0.$時T-族0.环一3一0酩Mn0.4必亠-2.咏0.2.P0,015s-0.154□.0003^—0.06长流程：以铁矿石为原料，煤炭为能源-高炉-铁水预处理-转炉炼钢-炉外精炼-连铸-轧钢短流程：以废钢为原料，电为能源-电炉炼钢-炉外精炼-连铸-轧钢2、炼钢的基本任务？答：钢铁冶金的任务是由生产过程碳、氧位变化决定的。炼钢的基本任务分为脱碳，脱磷,脱硫，脱氧，脱氮、氢等，去除非金属夹杂物，合金化，升温(1200°C^1700°C)，凝固成型，废钢、炉渣返回利用，回收煤气、蒸汽等。高炉一一分离脉石，还原铁矿石铁水预处理一一脱S,Si,P转炉一一脱碳，升温炉外精炼一一去杂质，合金化3、钢中合金元素的作用？答:C：控制钢材强度、硬度的重要元素，每1%[C冋增加抗拉强度约980MPa；Si：增大强度、硬度的元素，每1%[Si]可增加抗拉强度约98MPa；Mn：增加淬透性，提高韧性，降低S的危害等；Al：细化钢材组织，控制冷轧钢板退火织构；Nb：细化钢材组织，增加强度、韧性等；V：细化钢材组织，增加强度、韧性等；Cr:增加强度、硬度、耐腐蚀性能。4、钢中非金属夹杂物来源？“C-O”关系:107取％=1atIL7d—10+2.0365、主要炼钢工艺流程？答：炒钢一坩埚熔炼等一平炉炼钢一电弧炉炼钢一氧气顶吹转炉炼钢一氧气底吹转炉和顶底复吹炼钢。主要生产工艺为转炉炼钢工艺和电炉炼钢工艺。与电炉相比，氧气顶吹转炉炼钢生产率高，对铁水成分适应性强，废钢使用量高，可生产低S、低P、低N的杂质钢，可生产几乎所有主要钢品种。顶底复吹工艺过氧化程度低，熔池搅拌好，金属-渣反应快，控制灵活，成渣快。现代炼钢流程：炼铁，炼钢（铁水预处理、炼钢、炉外精炼），连铸，轧钢，主要产品。6、铁的氧化和熔池的基本传氧方式？答：火点区：氧流穿入熔池某一深度并构成火焰状作用区（火点区）。吹氧炼钢的特点：熔池在氧流作用下形成的强烈运动和高度弥散的气体一熔渣一金属乳化相，是吹氧炼钢的特点。乳化可以极大地增加渣一铁间接触面积，因而可以加快渣一铁间反应。乳化：在氧流强冲击和熔池沸腾作用下，部分金属微小液滴弥散在熔渣中；乳化的程度和熔渣粘度、表面张力等性质有关。乳化可极大增加渣一铁接触面积，因而可加快渣一铁间反应。杂质的氧化方式：直接氧化：气体氧直接同铁液中的杂质进行反应。间接氧化：气体氧优先同铁发生反应，待生成FexO以后再同其他杂质进行反应。氧气转炉炼钢以间接氧化为主：氧流是集中于作用区附近而不是高度分散在熔池中；氧流直接作用区附近温度高，Si和Mn对氧的亲和力减弱；从反应动力学角度来看，C向氧气泡表面传质的速度比反应速度慢，在氧气同熔池接触的表面上大量存在的是铁原子，所以首先应当同Fe结合成FeOo7、脫碳反应？答：脫碳的重要性：反应热升温钢水；影响生产率；影响炉渣氧化性；影响钢［O］含量。脫碳产物CO的作用：从熔池排出CO气体产生沸腾现象，使熔池受到激烈地搅动，起到均匀熔池成分和温度的作用；大量的CO气体通过渣层是产生泡沫渣和气一渣一金属三相乳化的重要原因；上浮的CO气体有利于清除钢中气体和夹杂物；在氧气转炉中，排出CO气体的不均匀性和由它造成的熔池上涨往往是产生喷溅的主要原因。[C]+[O|=JCOJ—204X2—[丄山】答:有利于［Mn］氧化反应脱碳反应的热力学条件：增大f［C］有利于脱碳；增加［O］有利于脱碳；降低气相PCO有利于脱碳；提高温度有利于脱碳。8、脱碳反应动力学？答：限制性环节：C高O低时，O的扩散为限制性环节；C低O高时，C的扩散为限制性环节。脱碳过程：1•吹炼初期以硅的氧化为主，脱碳速度较小；2•吹炼中期，脱碳速度几乎为定值；3•吹炼后期，随金属中含碳量的减少，脱碳速度降低。9、硅的氧化反应？答：脱硅的作用...
