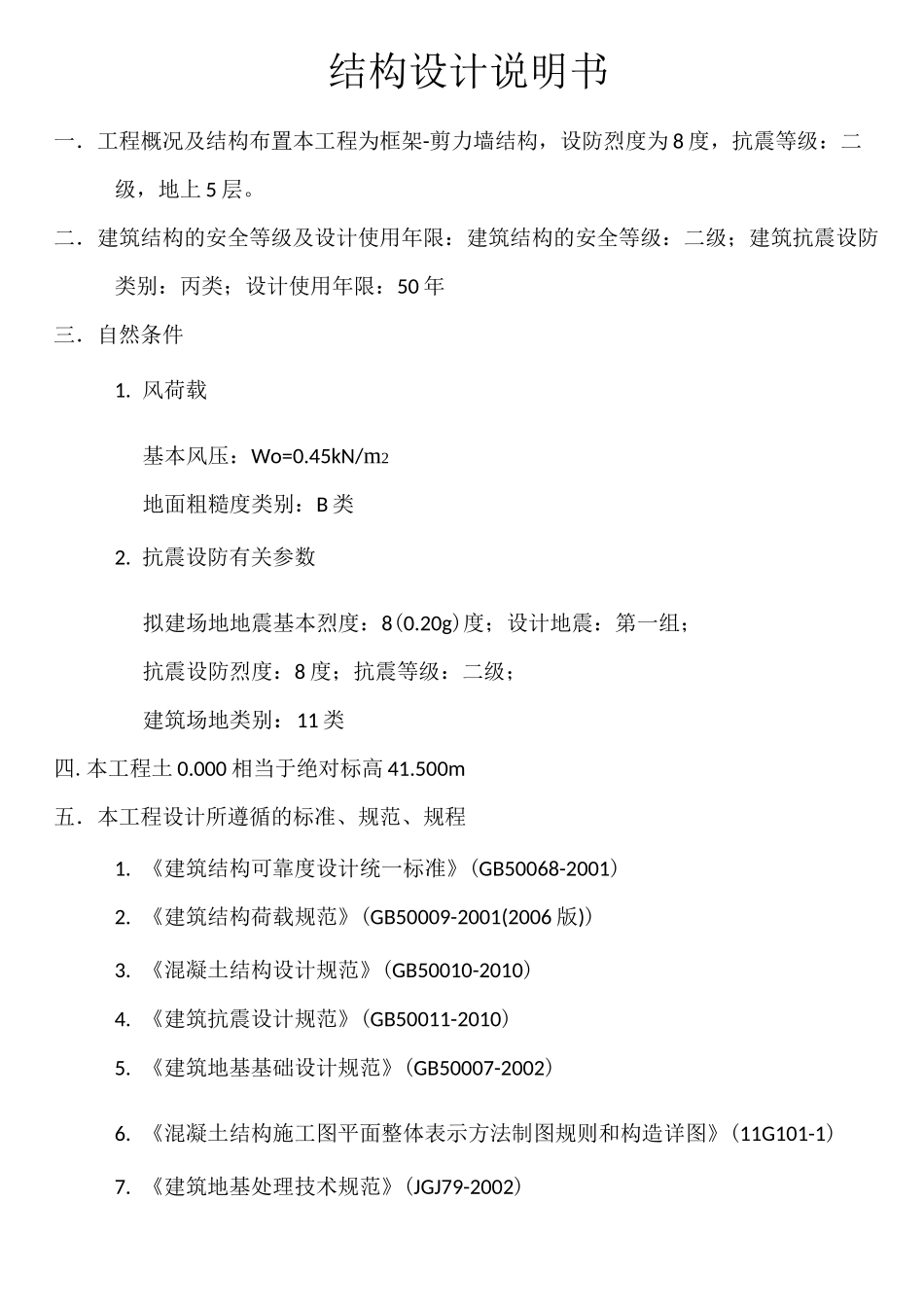

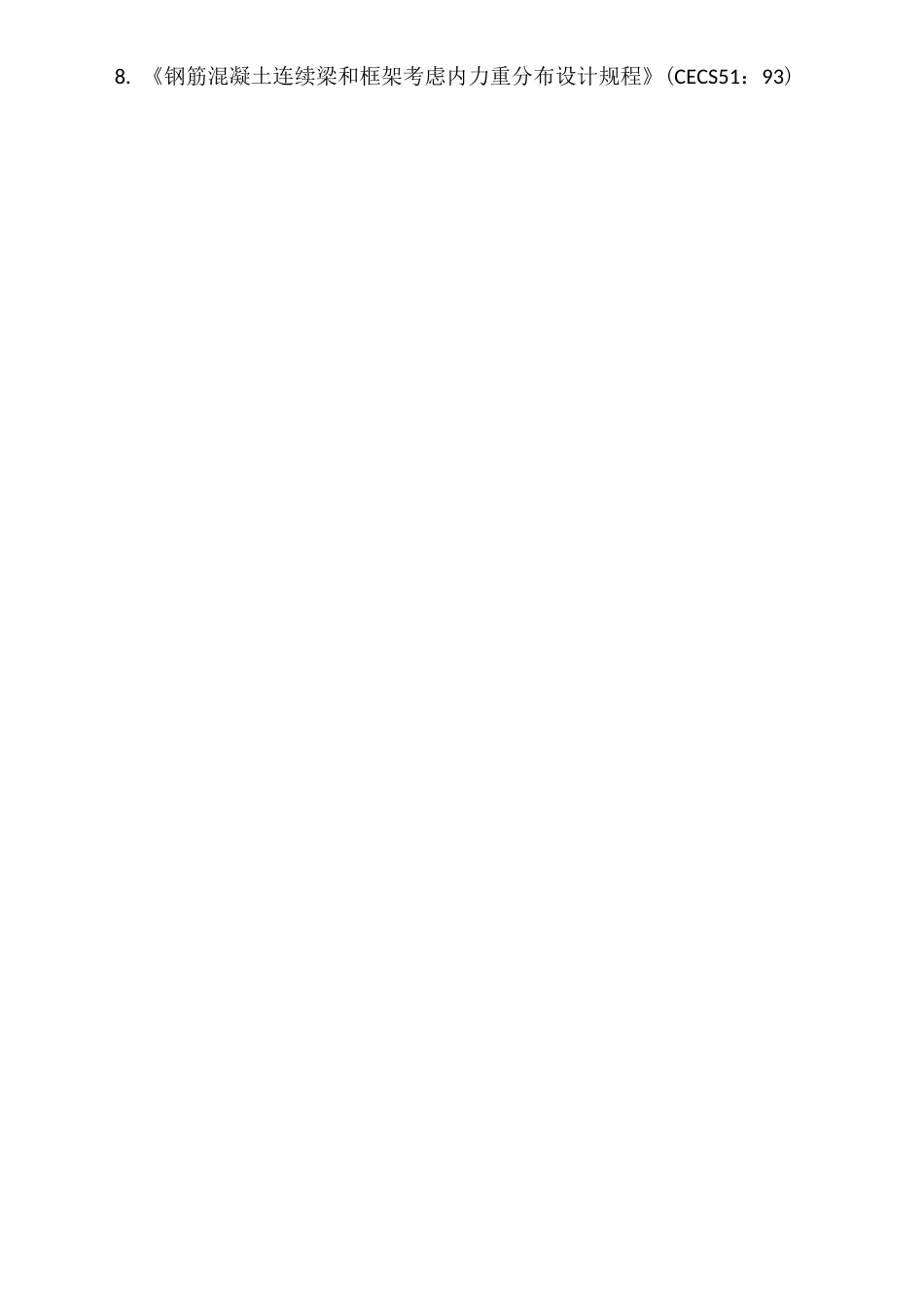

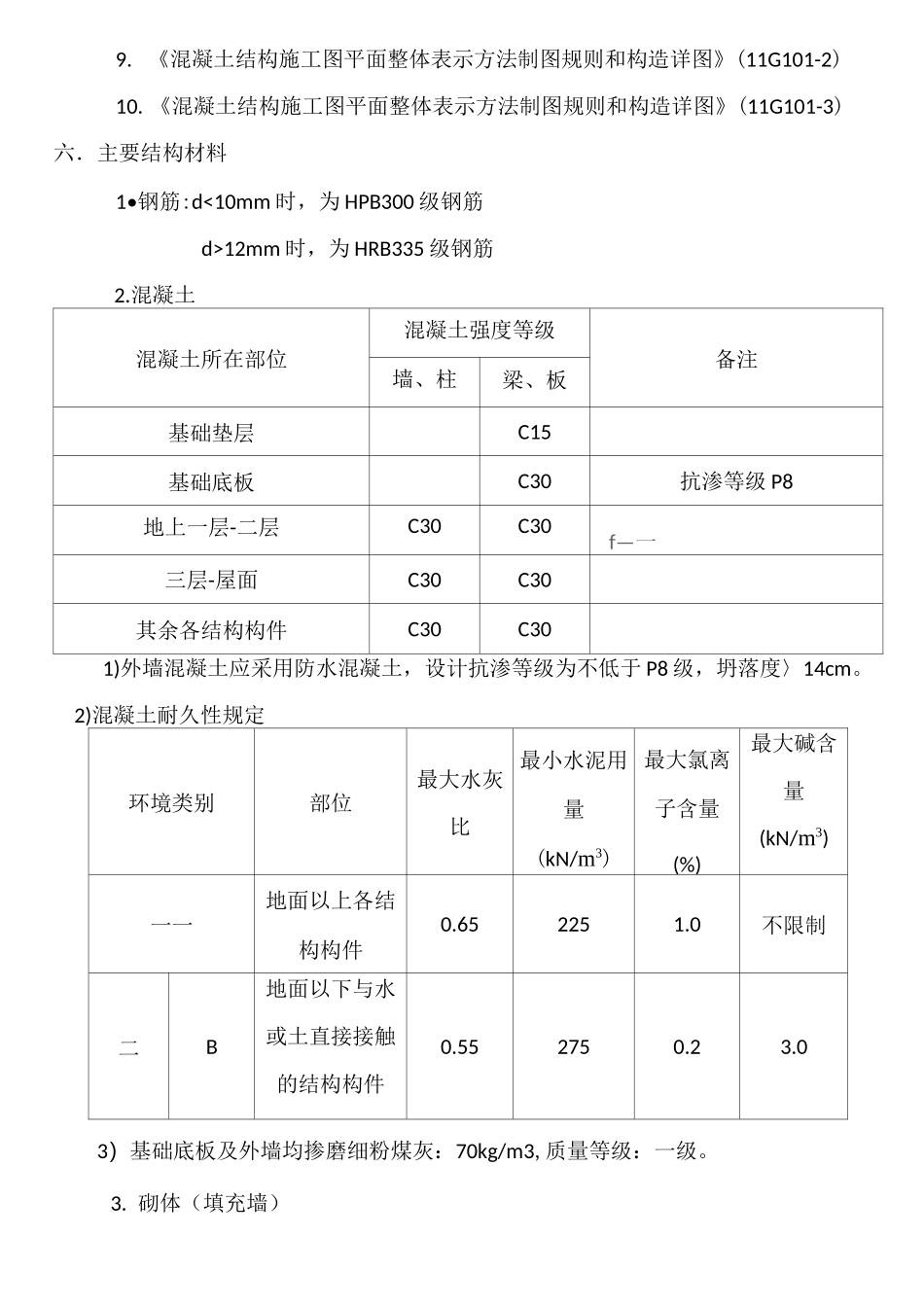

结构设计说明书一．工程概况及结构布置本工程为框架-剪力墙结构，设防烈度为8度，抗震等级：二级，地上5层。二．建筑结构的安全等级及设计使用年限：建筑结构的安全等级：二级；建筑抗震设防类别：丙类；设计使用年限：50年三．自然条件1.风荷载基本风压：Wo=0.45kN/m2地面粗糙度类别：B类2.抗震设防有关参数拟建场地地震基本烈度：8(0.20g)度；设计地震：第一组；抗震设防烈度：8度；抗震等级：二级；建筑场地类别：11类四.本工程土0.000相当于绝对标高41.500m五．本工程设计所遵循的标准、规范、规程1.《建筑结构可靠度设计统一标准》(GB50068-2001)2.《建筑结构荷载规范》(GB50009-2001(2006版))3.《混凝土结构设计规范》(GB50010-2010)4.《建筑抗震设计规范》(GB50011-2010)5.《建筑地基基础设计规范》(GB50007-2002)6.《混凝土结构施工图平面整体表示方法制图规则和构造详图》(11G101-1)7.《建筑地基处理技术规范》(JGJ79-2002)8.《钢筋混凝土连续梁和框架考虑内力重分布设计规程》(CECS51：93)9.《混凝土结构施工图平面整体表示方法制图规则和构造详图》(11G101-2)10.《混凝土结构施工图平面整体表示方法制图规则和构造详图》(11G101-3)六．主要结构材料1•钢筋:d<10mm时，为HPB300级钢筋d>12mm时，为HRB335级钢筋2.混凝土混凝土所在部位混凝土强度等级备注墙、柱梁、板基础垫层C15基础底板C30抗渗等级P8地上一层-二层C30C30f—一三层-屋面C30C30其余各结构构件C30C301)外墙混凝土应采用防水混凝土，设计抗渗等级为不低于P8级，坍落度〉14cm。2)混凝土耐久性规定环境类别部位最大水灰比最小水泥用量(kN/m3)最大氯离子含量(%)最大碱含量(kN/m3)一一地面以上各结构构件0.652251.0不限制二B地面以下与水或土直接接触的结构构件0.552750.23.03）基础底板及外墙均掺磨细粉煤灰：70kg/m3,质量等级：一级。3.砌体（填充墙）陶粒混凝土块：容重V7.50kN/m3砂浆：基础采用M5水泥砂浆,一般部位采用M5混合砂浆。六．钢筋混凝土结构构造本工程采用国家标准图《混凝土结构施工图平面整体表示方法制图规则和构造详图11G101-1-3》的表示方法。图中未注明的构造要求应按照标准图的有关要求执行。1.主筋的混凝土保护层厚度筏板：40mm梁：25mm柱:25mm板：15mm露天阳台、楼梯：采用防水水泥砂浆抹面2.钢筋接头形式及要求1）梁、柱，当受力钢筋直径W14时采用棒渣搭接，接头性能等级为一级;当受力钢筋直径＞14时采用螺纹机械连接。2）接头位置宜设置在受力较小处，在同一根钢筋上应尽量少设接头。3）受力钢筋的位置应相互错开，当采用绑扎搭接接头时，在任一1.3倍搭接长度区段内，和当采用机械连接接头时，在任一接头处的35d（d为较大直径）区段内，有接头的受力钢筋截面积占受力钢筋总截面积的百分率应符合下表规定接头形式受拉钢筋受压钢筋棒渣搭接接头梁、板、墙柱502550机械接头50不限3.纵向钢筋的锚固、搭接长度1)纵向受力钢筋最小锚固剂搭接长度：详见11G101-1，详见第53、54页2)纵向受拉钢筋的搭接长度。纵向钢筋搭接接头面积百分率(％)2550100L11.2La1.4La1.6LaL1E1.2LaE1.4LaE1.6LaE3)纵向受压钢筋的锚固长度不应小于纵向受拉钢筋锚固长度的0.7倍。4)纵向受压钢筋的搭接长度不应小于纵向受拉钢筋搭接长度的0.7倍，且在任何情况不应小于200mm。4.现浇钢筋混凝土板1)板的底部钢筋伸入支座长度应〉5d，且应伸入到支座中心线。2)板的边支座和中间支座顶标高不同时，负筋在梁内或墙内的锚固长度应满足受拉钢筋的最小锚固长度La。3)双向板的底部钢筋，短跨钢筋置于下排，长跨钢筋置于上排。4)当板底与梁底平时，板的下部钢筋伸入梁内须弯折后置于梁的下部纵向钢筋之上。5)板上孔洞应预留，一般结构平面图中只表示出洞口尺寸〉300mm的孔洞,施工时各工种必须根据各专用图纸配合土建预留全部孔洞，不得后凿。当孔洞尺寸V300mm时，洞边不再另加钢筋，板内钢筋由洞边绕过，不得截断。当洞口尺寸〉300mm时，应设洞边加筋，按平面图示出的要求施工。当平面图未交待时，一般按图二要求。加筋的长度为单向板受力方向或双向板的两个方向沿跨度通长，并锚入支座$5d，且应伸入到支座中心线，单向板非受力方向...
