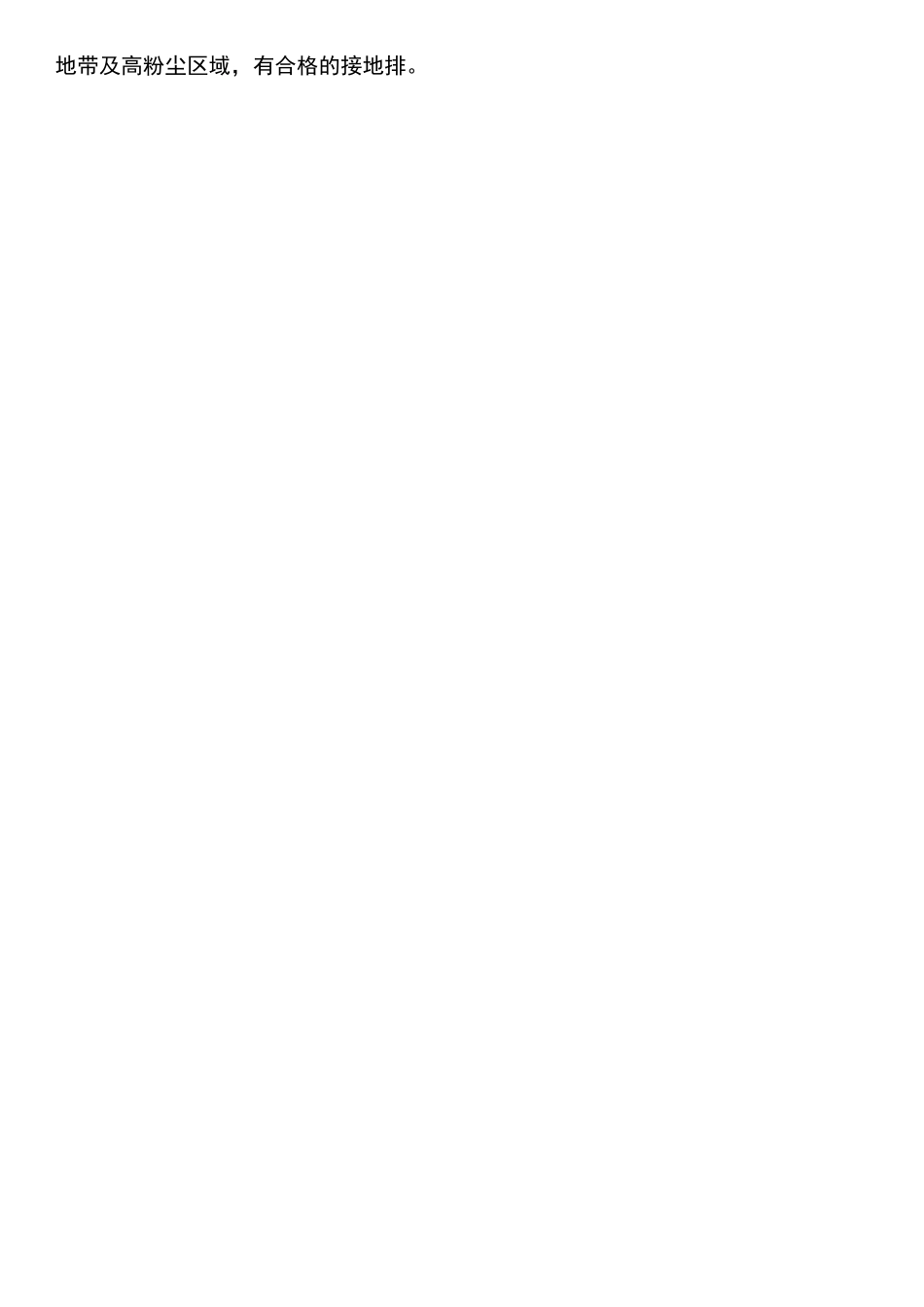

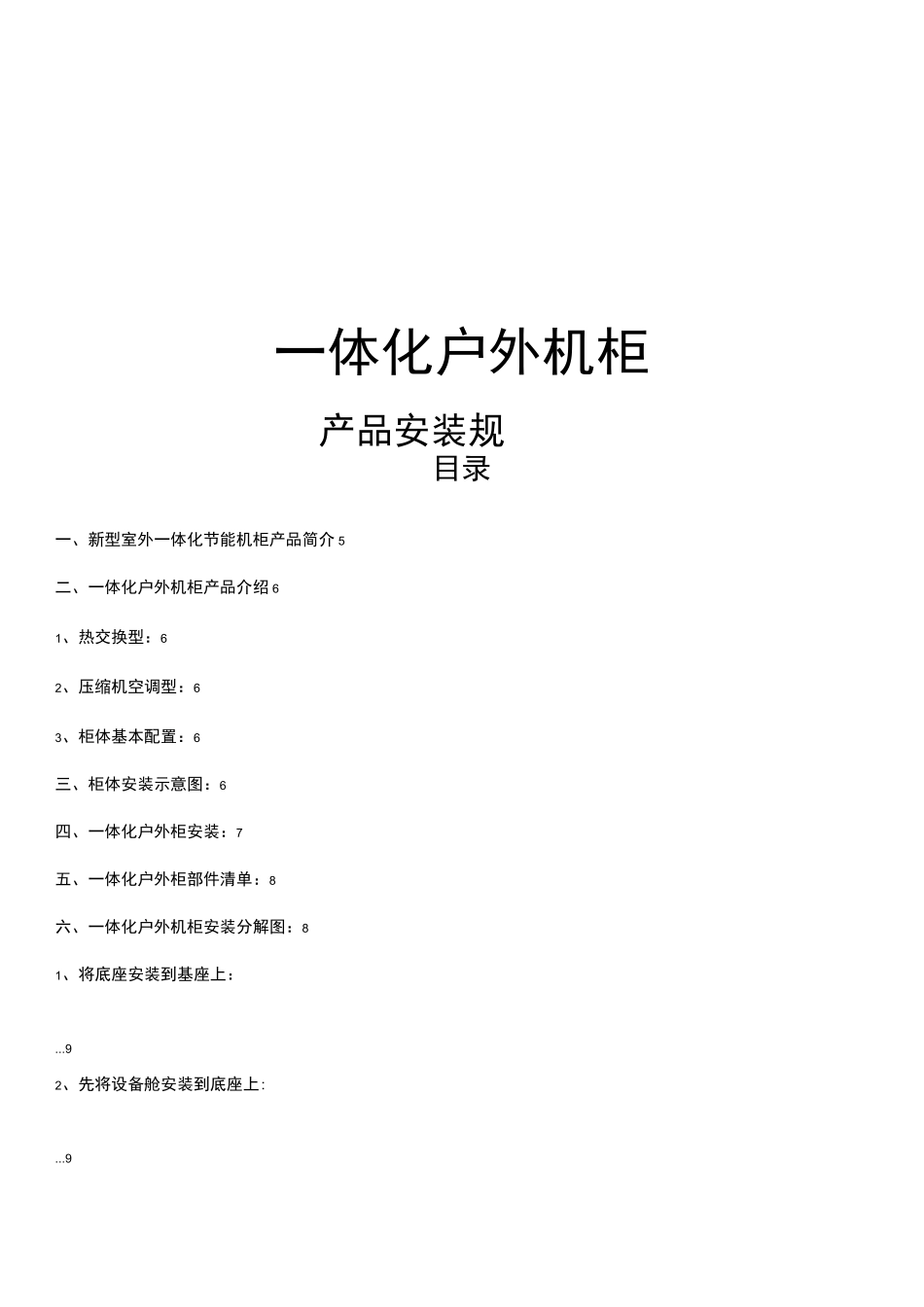

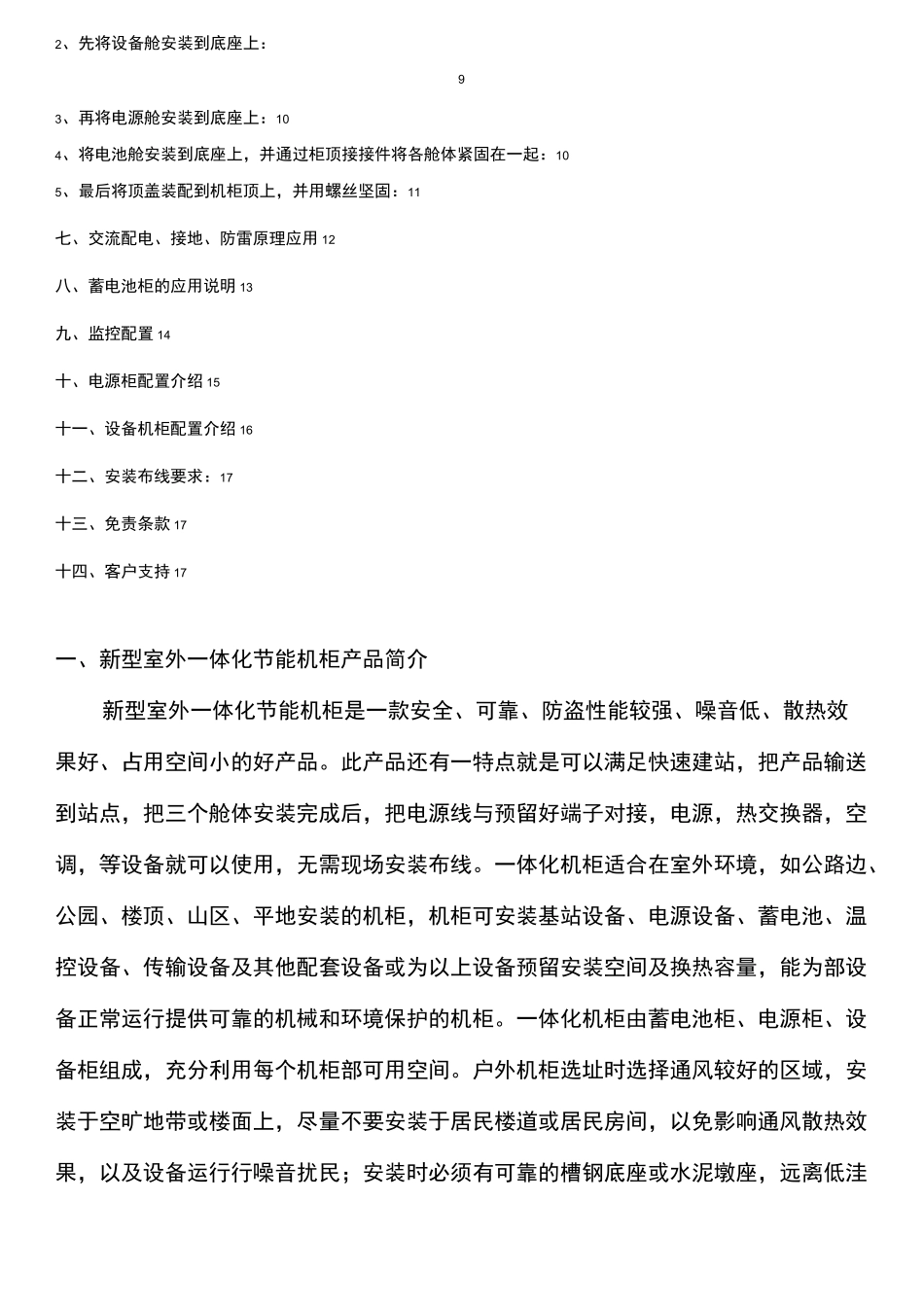

一体化户外机柜产品安装规目录一、新型室外一体化节能机柜产品简介5二、一体化户外机柜产品介绍61、热交换型：62、压缩机空调型：63、柜体基本配置：6三、柜体安装示意图：6四、一体化户外柜安装：7五、一体化户外柜部件清单：8六、一体化户外机柜安装分解图：81、将底座安装到基座上：...92、先将设备舱安装到底座上:...92、先将设备舱安装到底座上：93、再将电源舱安装到底座上：104、将电池舱安装到底座上，并通过柜顶接接件将各舱体紧固在一起：105、最后将顶盖装配到机柜顶上，并用螺丝坚固：11七、交流配电、接地、防雷原理应用12八、蓄电池柜的应用说明13九、监控配置14十、电源柜配置介绍15十一、设备机柜配置介绍16十二、安装布线要求：17十三、免责条款17十四、客户支持17一、新型室外一体化节能机柜产品简介新型室外一体化节能机柜是一款安全、可靠、防盗性能较强、噪音低、散热效果好、占用空间小的好产品。此产品还有一特点就是可以满足快速建站，把产品输送到站点，把三个舱体安装完成后，把电源线与预留好端子对接，电源，热交换器，空调，等设备就可以使用，无需现场安装布线。一体化机柜适合在室外环境，如公路边、公园、楼顶、山区、平地安装的机柜，机柜可安装基站设备、电源设备、蓄电池、温控设备、传输设备及其他配套设备或为以上设备预留安装空间及换热容量，能为部设备正常运行提供可靠的机械和环境保护的机柜。一体化机柜由蓄电池柜、电源柜、设备柜组成，充分利用每个机柜部可用空间。户外机柜选址时选择通风较好的区域，安装于空旷地带或楼面上，尽量不要安装于居民楼道或居民房间，以免影响通风散热效果，以及设备运行行噪音扰民；安装时必须有可靠的槽钢底座或水泥墩座，远离低洼地带及高粉尘区域，有合格的接地排。二、柜体安装示意图:一体化户外机柜产品介绍丄、热交换型：采用热交换器作为散热设备的温控元件，利用外完全隔离的风道，通过相互隔绝的热交换器芯传递热量的散热方式。2、压缩机空调型：制冷单元采用不低于300W制冷量的压缩机空调，制冷能效比（EER）在2.0以上。3、柜体基本配置：一体化机柜的组件、部件、零件、附属设备及其安装接口，都是标准的、通用的。主要由金属材料制成，采用落地式安装方式的柜体，其部可安装主设备（BBU）和交、直防雷、传输设备、电源、温控设备及其他配套设备，方便维护，并能为部设备正常工作提供可靠的机械和环境保护的柜体。机柜部设置4根安装立柱，用于安装设备和固定层板。安装立柱能够前后移动调节。机柜的外部无裸露螺丝，避免通过外部拆卸而形成偷盗；机柜采用同底座结构，并配有同一遮阳罩，以避免柜间漏雨而引起的腐蚀现象，设备、电源机柜柜门采用对开门方式。hidIUIhliklJILUkMKUIUBHI1BIJJ!■!?■I"Bl?巴已!l“il・LU・|r-^UiaUUUHILiiaijB^"''ILiUlJil|'iJ-l'aRIIWil■H'il-H■!_■!bliKiriIUNkidKI口目口孟一体化户外柜底视图（左柜电池舱、中柜电源舱、右柜设备舱）三、一体化户外柜安装:>安装场所-■，:丄二;空c根据网络规划的需要，一体化机柜可安装在地面、楼顶、路边、山坡等地区，可贴近地面安装，也可架空安装；在安装在洪水多发区域时，需考虑防洪要求。>组装方式一体化机柜能同时支持整装式（整装发货现场吊装）和拼装式（散件发货现场拼装）两种组装方式。>整装式根据需要，整装式一体化机柜在生产工厂、库房集成安装。其能适陆运、海运或空运的需要，满足运输过程中颠簸、振动、提吊的要求。>拼装式根据需要，可将一体化机柜的零部件运输到现场，现场进行标准化拼装。四、一体化户外柜部件清单：序号产品料号名称规格数量单位1底座组件1950x700x2001SET2设备舱650x700x12001SET3电源舱650x700x12001SET4电池舱650x700x12001SET5遮阳罩组件1950x700x501SET五、一体化户外机柜安装分解图：1、将底座安装到基座上:O002、先将设备舱安装到底座上:3、再将电源舱安装到底座上:4、将设备舱安装到底座上，并通过柜顶接接件将各舱体紧固在一起:最后将顶盖装配到机柜顶上，并用螺丝坚固:$3i—BliiBlBBsiHiIB■*诉养沿125KA12P室外一体化机柜的交流侧提供B+C级防雷装置。机柜设置接地排，...
