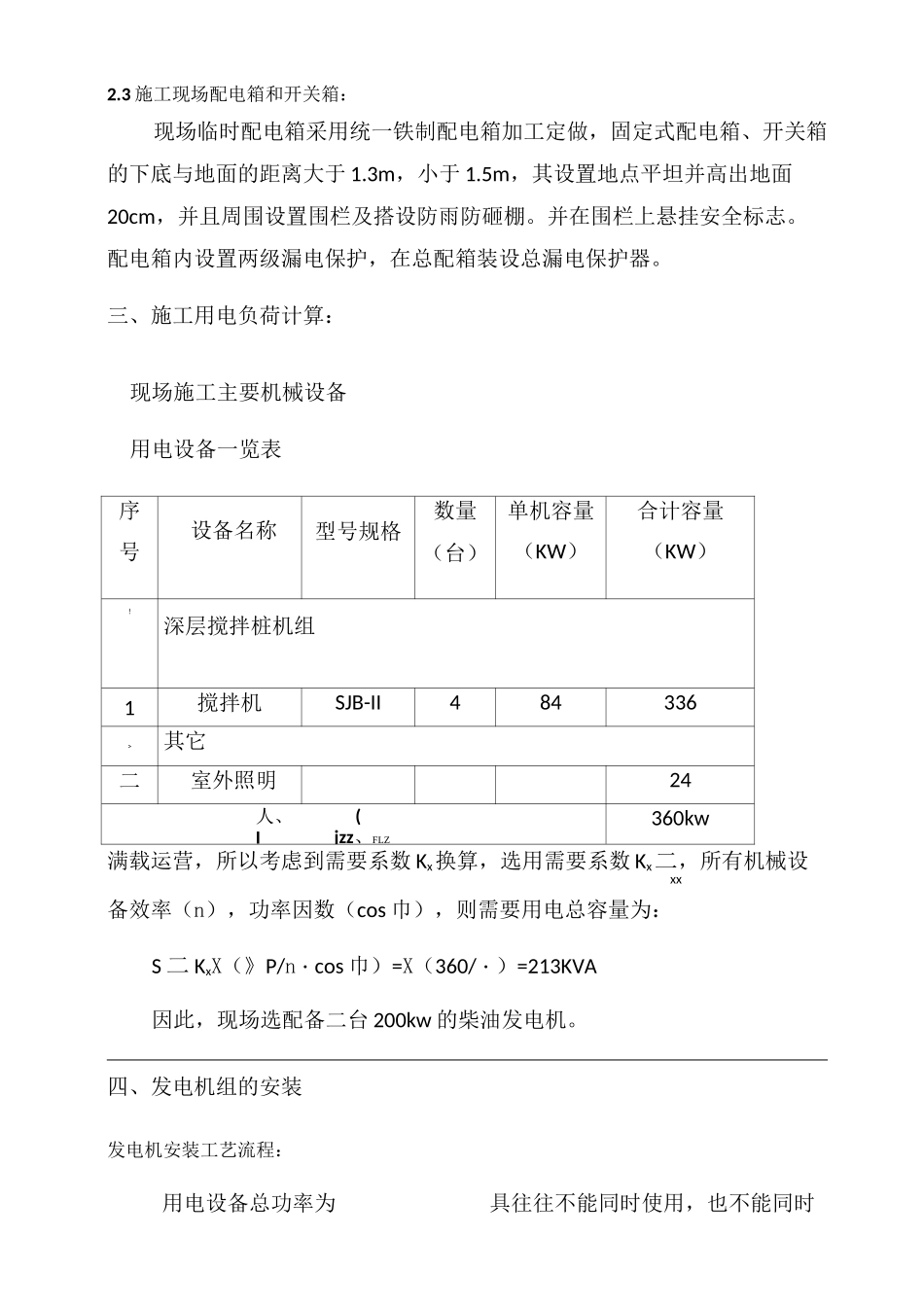

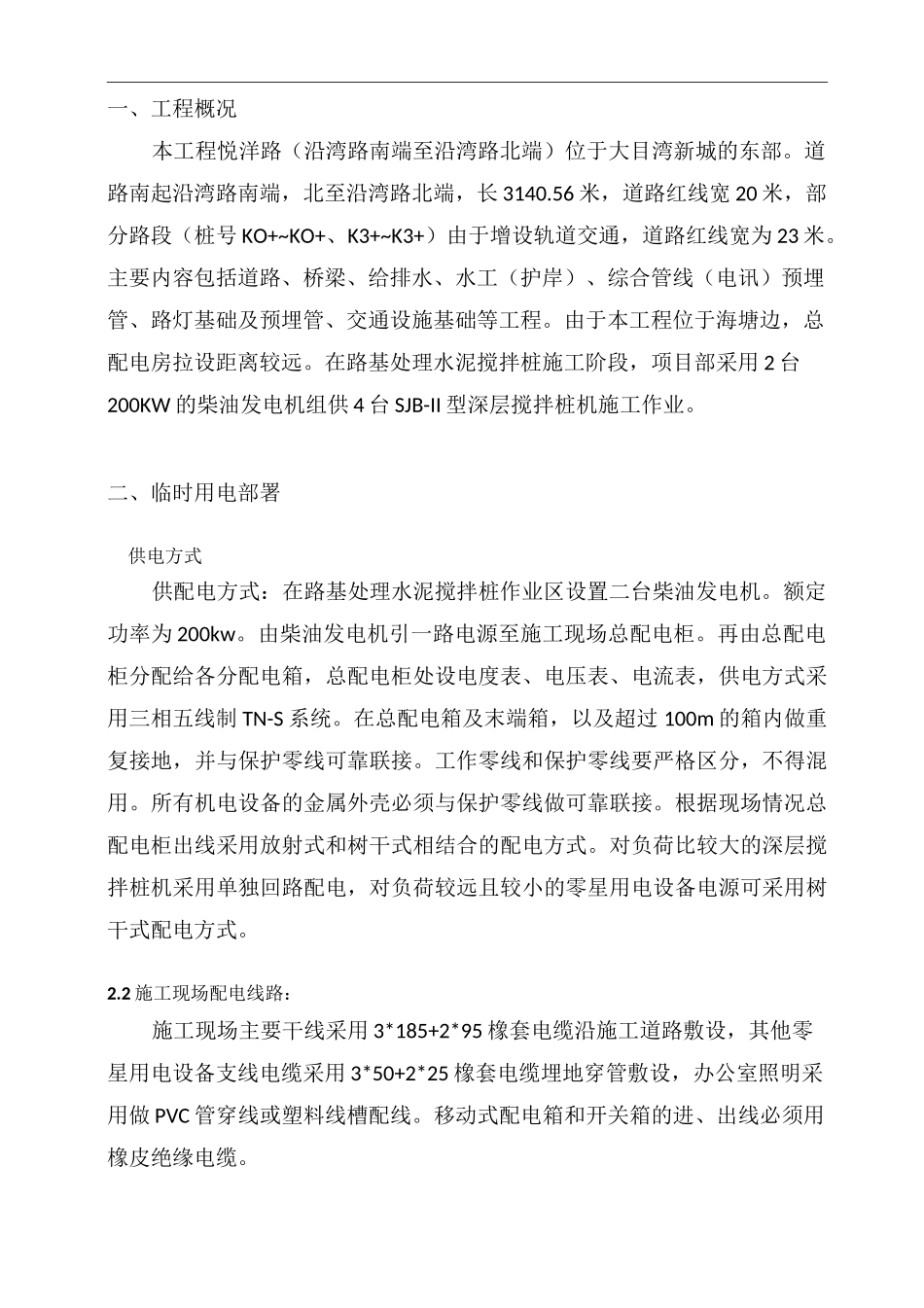

一、工程概况2二、临时用电部署2供电方式22.2施工现场配电线路：22.3施工现场配电箱和开关箱：3三、施工用电负荷计算：3四、发电机组的安装4发电机安装工艺流程：4发电机基础4主机运输吊装就位4排气、燃油冷却系统安装4、电气设备的安装5接地线安装5、机组接线5、机组调试5机组试运行调试7五、安全用电措施85.1技术措施85.2组织措施9一、工程概况本工程悦洋路（沿湾路南端至沿湾路北端）位于大目湾新城的东部。道路南起沿湾路南端，北至沿湾路北端，长3140.56米，道路红线宽20米，部分路段（桩号KO+~KO+、K3+~K3+）由于增设轨道交通，道路红线宽为23米。主要内容包括道路、桥梁、给排水、水工（护岸）、综合管线（电讯）预埋管、路灯基础及预埋管、交通设施基础等工程。由于本工程位于海塘边，总配电房拉设距离较远。在路基处理水泥搅拌桩施工阶段，项目部采用2台200KW的柴油发电机组供4台SJB-II型深层搅拌桩机施工作业。二、临时用电部署供电方式供配电方式：在路基处理水泥搅拌桩作业区设置二台柴油发电机。额定功率为200kw。由柴油发电机引一路电源至施工现场总配电柜。再由总配电柜分配给各分配电箱，总配电柜处设电度表、电压表、电流表，供电方式采用三相五线制TN-S系统。在总配电箱及末端箱，以及超过100m的箱内做重复接地，并与保护零线可靠联接。工作零线和保护零线要严格区分，不得混用。所有机电设备的金属外壳必须与保护零线做可靠联接。根据现场情况总配电柜出线采用放射式和树干式相结合的配电方式。对负荷比较大的深层搅拌桩机采用单独回路配电，对负荷较远且较小的零星用电设备电源可采用树干式配电方式。2.2施工现场配电线路：施工现场主要干线采用3*185+2*95橡套电缆沿施工道路敷设，其他零星用电设备支线电缆采用3*50+2*25橡套电缆埋地穿管敷设，办公室照明采用做PVC管穿线或塑料线槽配线。移动式配电箱和开关箱的进、出线必须用橡皮绝缘电缆。2.3施工现场配电箱和开关箱：现场临时配电箱采用统一铁制配电箱加工定做，固定式配电箱、开关箱的下底与地面的距离大于1.3m，小于1.5m，其设置地点平坦并高出地面20cm，并且周围设置围栏及搭设防雨防砸棚。并在围栏上悬挂安全标志。配电箱内设置两级漏电保护，在总配箱装设总漏电保护器。三、施工用电负荷计算：现场施工主要机械设备用电设备一览表序号设备名称型号规格数量（台）单机容量（KW）合计容量（KW）!深层搅拌桩机组1搅拌机SJB-II484336>其它二室外照明24人、I(jzz、FLZ360kw满载运营，所以考虑到需要系数Kx换算，选用需要系数Kx二，所有机械设xx备效率（n），功率因数（cos巾），则需要用电总容量为：S二KxX（》P/n・cos巾）=X（360/・）=213KVA因此，现场选配备二台200kw的柴油发电机。四、发电机组的安装发电机安装工艺流程：具往往不能同时使用，也不能同时用电设备总功率为施工准备一基础验收f主机吊装就位f排气、燃油、冷却系统安装f电气设备安装f接地线安装f机组接线f机组调试f试运行验收发电机基础根据安装施工图，检查基础的外形尺寸及基础上的埋铁或预留孔位置。基础表面应无裂缝、空洞、露筋和掉角现象。根据土建提供的建筑轴线位置，标高的水平线，分别检查安装基准线与建筑轴线距离，安装基准线与设备平面位置和标高的偏差值。主机运输吊装就位在机组吊装就位前必须对现场进行详细的考察，并根据现场实际情况熟悉运输路线。吊装时采用125t液压汽车吊卸车后直接将柴油发电机组垂直吊至地面；使用垫铁等固定铁件实施稳机找平作业，预紧地脚螺栓。必须在地脚螺栓拧紧前完成找平作业。采用楔铁找平时，应将一对楔铁用点焊焊住。主机安装好后然后再安装降音棚，降音棚采用单层彩钢板进行搭设。排气、燃油冷却系统安装排气系统的安装：柴油发电机组的排气系统由法兰连接的管道、支撑件、波纹管和消声器组成，在法兰连接处应加石棉垫圈，排气管管口应经过打磨与消声器安装正确。机组与排烟管之间连接的波纹管不能受力，排烟管外侧包一层保温材料。燃油、冷却系统的安装：主要包括油箱、卸油泵、循环泵、热交换器、风机、仪表和管道的安装。正确安装机组和储油罐位置，对储油罐的焊缝质量进行认真检查...
