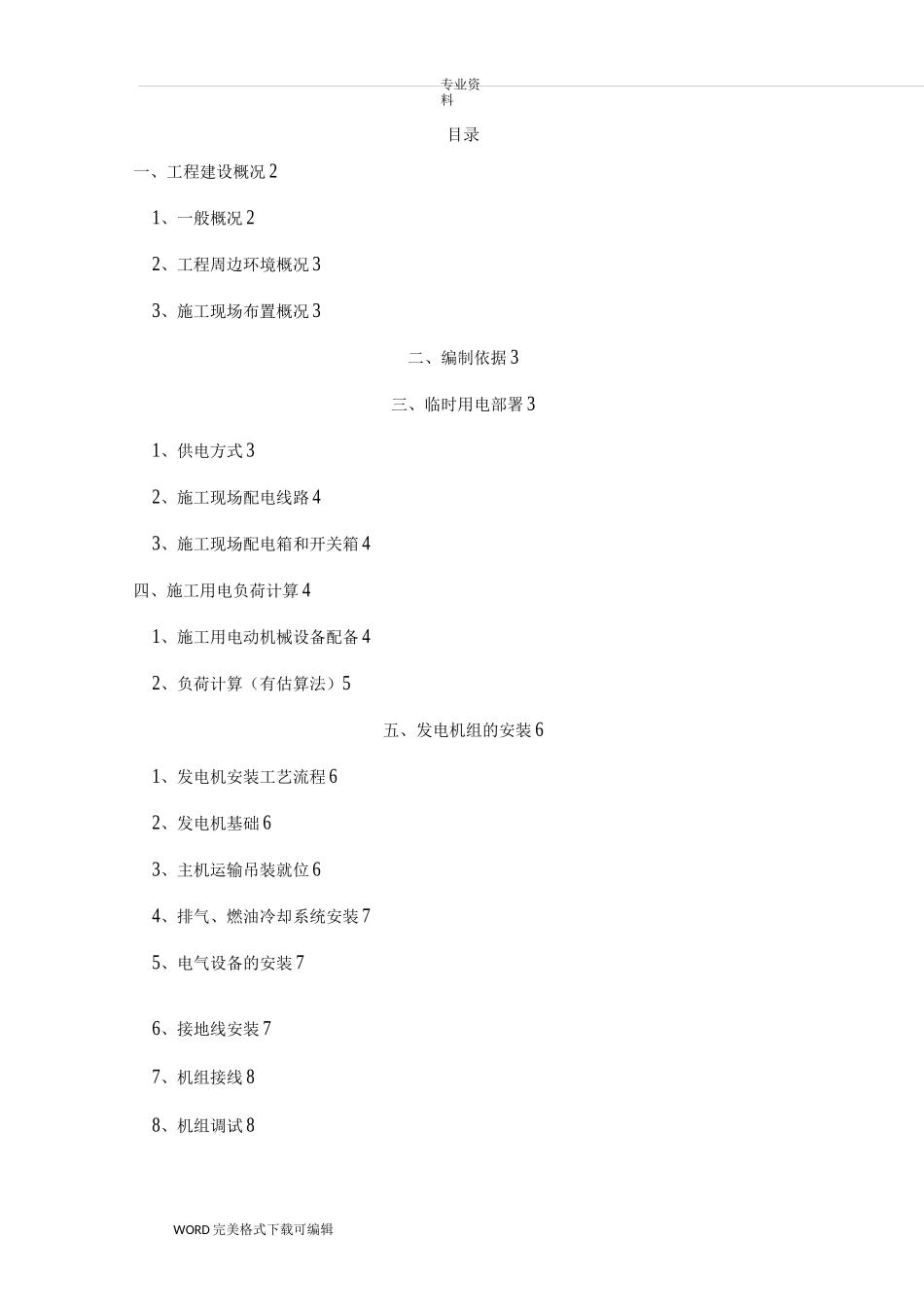

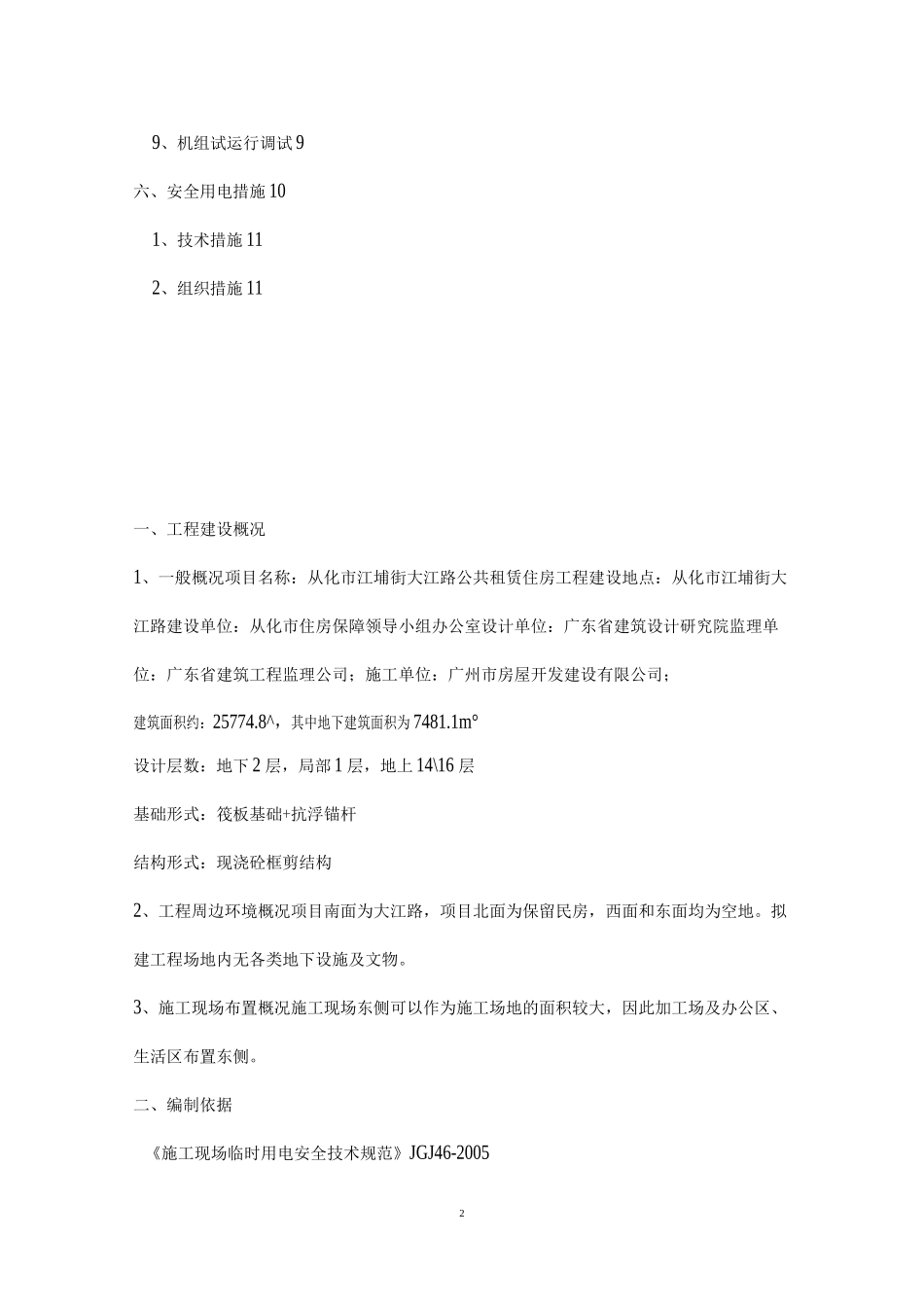

专业资料WORD完美格式下载可编辑目录一、工程建设概况21、一般概况22、工程周边环境概况33、施工现场布置概况3二、编制依据3三、临时用电部署31、供电方式32、施工现场配电线路43、施工现场配电箱和开关箱4四、施工用电负荷计算41、施工用电动机械设备配备42、负荷计算（有估算法）5五、发电机组的安装61、发电机安装工艺流程62、发电机基础63、主机运输吊装就位64、排气、燃油冷却系统安装75、电气设备的安装76、接地线安装77、机组接线88、机组调试829、机组试运行调试9六、安全用电措施101、技术措施112、组织措施11一、工程建设概况1、一般概况项目名称：从化市江埔街大江路公共租赁住房工程建设地点：从化市江埔街大江路建设单位：从化市住房保障领导小组办公室设计单位：广东省建筑设计研究院监理单位：广东省建筑工程监理公司；施工单位：广州市房屋开发建设有限公司；建筑面积约：25774.8^，其中地下建筑面积为7481.1m°设计层数：地下2层，局部1层，地上14\16层基础形式：筏板基础+抗浮锚杆结构形式：现浇砼框剪结构2、工程周边环境概况项目南面为大江路，项目北面为保留民房，西面和东面均为空地。拟建工程场地内无各类地下设施及文物。3、施工现场布置概况施工现场东侧可以作为施工场地的面积较大，因此加工场及办公区、生活区布置东侧。二、编制依据《施工现场临时用电安全技术规范》JGJ46-20053《建设工程施工现场供用电安全规范》GB50194-93从化市江埔街大江路公共租赁住房工程施工图纸从化市江埔街大江路公共租赁住房工程临电施工方案从化市江埔街大江路公共租赁住房工程工程例会会议要求三、临时用电部署1、供电方式供配电方式：本工程按基础施工阶段分析，在基础阶段属于用电高峰，但由于本工程进场时业主未落实正式施工用电，业主要求为保证2015年春节后能顺利开工，推进工程进度，同时为提高公租房的形象，故业主明确在正式施工用电未落实前要求施工单位采用柴油发电机供电，供电范围为：施工区、生活区及办公区。在每台发电机旁分别设置一个总配电柜，柴油发电机分别引一路电源至各台发电机的总配电柜。再由总配电柜分配给各分配电箱，总配电柜处设电压表、4电流表，供电方式采用三相五线制TN-S系统。在总配电箱及末端箱，以及超过100m的箱内做重复接地，并与保护零线可靠联接。工作零线和保护零线要严格区分，不得混用。所有机电设备的金属外壳必须与保护零线做可靠联接。根据现场情况总配电柜出线采用放射式和树干式相结合的配电方式。对负荷比较大的冲孔桩机、砼输送泵、现场消防水泵采用单独回路配电，对负荷较远且较小的木工机械、钢筋机械等电源可采用树干式配电方式。2、施工现场配电线路冲孔桩机采用ZR-VV-3*50+2*25mm2铜芯电缆沿围墙敷设或电线杆架空敷设，木工机械、钢筋等加工机械支线电缆采用VV-3*35+2*16mm2橡套电缆埋地穿管敷设，办公室照明采用做PVC管穿线或塑料线槽配线。移动式配电箱和开关箱的进、出线必须用橡皮绝缘电缆。3、施工现场配电箱和开关箱配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4〜1.6m。移动式配电箱、开关箱应装设在坚固、稳定的支架上。其中心点与地面的垂直距离宜为0.8〜1.6m。，并且周围设置围栏及搭设防雨防砸棚。并在围栏上悬挂安全标志。配电箱内设置两级漏电保护，考虑到在总配箱装设总漏电保护器，容易产生误动作，所以在总配电箱处不在设置总漏电保护器，在分配电箱的负荷侧装设漏电保护器，再在开关箱的负荷侧装设漏电保护器，以便实现两级漏电保护。四、施工用电负荷计算1、施工用电动机械设备配备主要设备一览见下表（工地电动机、电焊机）5序号设备名称型号数量功率（KW）小计(KW)设备类型备注1冲孔桩机670420基础施工阶段，电缆采用专线、桩机自带1项4202交流电焊机BX1-250121KV.A21电焊机3电渣压力焊焊机148KV.A48电焊机12~13项小计69KV.A电焊机4其他15050照明、生活区用电等2、负荷计算（有估算法）（1）.根据设备一览表和经验公式SJ=K0（K1刀Pl/cos0+K2刀S2+K3刀S3+K4刀S4）。（K0取值范围为0.5〜1.1）式中K0、K1、K2、K3、K4为需要系数，根据现场实际情况分别...
