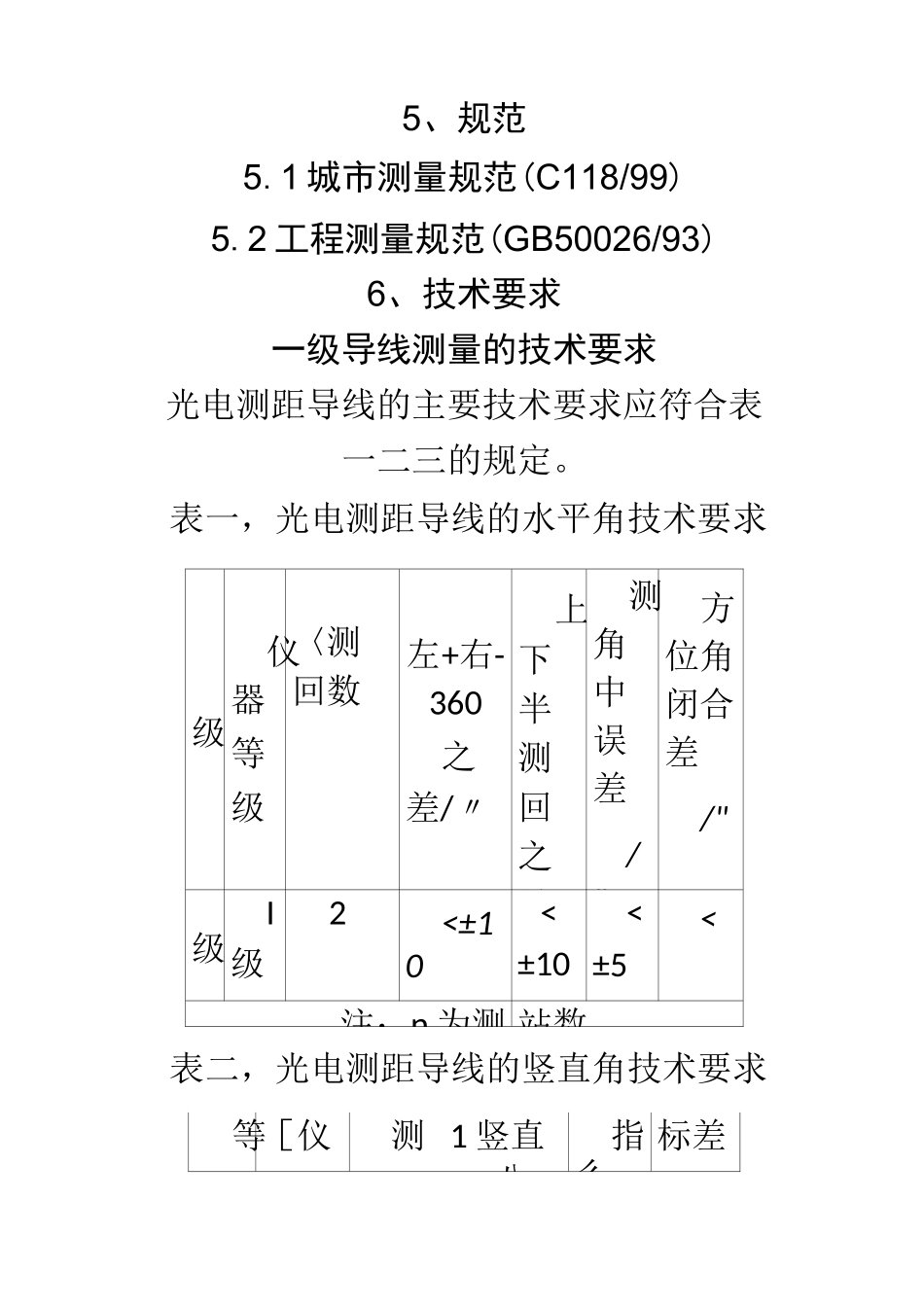

5、规范5.1城市测量规范(C118/99)5.2工程测量规范(GB50026/93)6、技术要求一级导线测量的技术要求光电测距导线的主要技术要求应符合表一二三的规定。表一，光电测距导线的水平角技术要求级仪器等级〈测回数左+右-360之差/〃上下半测回之差/测角中误差/"方位角闭合差/"级I级2<±10<±10<±5<注：n为测站数。表二，光电测距导线的竖直角技术要求等［仪测1竖直、八亠指彳标差级器等级回数角互差/〃互差/〃级表I级二，2电测距<±10亍导线的测<±10吐距技术要:级等仪器等级导线长度/km测回数测距中误差/mm相对误差导线全长相对闭合差级I级44<±15<1/30000<1/14000每条边量测测站一端的气象数据。温度取位至0.5°C,气压取位至100pa或ImmHg（所使用的气象仪器应在检定的使用有效期内）。导线边长应进行加常数、乘常数、气象、倾斜改正以及高程归化和投影改化等各项改正计算。导线边长通过两点间高差进行倾斜改正，按“城市规范”第2.4.10和条执行。按“城市规范”第条进行测距边水平距离的高程归化和投影改化。导线边距离观测记录要求清晰、整洁，原始观测数据的更改应符合“城市规范”第2.6.3条的规定，记录、计算取位至1mm。7、作业方法左角采用前-后-后-前，右角采用后-前-前-后，水平角采用测回法，竖直角采用中丝法，三丝法导线施测采用三联脚架全园观测法施测，水平角观测的技术要求按《工程测量规范GB50026-93》2.3.1~执行。测角导线转折角有左角和右角之分。在导线前进方向左侧的水平角称为左角，右侧的水平角称为右角。闭合导线一般测其内角，在公路测量中附和导线一般测右角，注意全线应统一。各等级的导线测角要求，应满足规范。测边⑵光电测距，光电测距导线边采用单向或往返观测，导线边长均观测2测回，每测回4次读数，一测回内读数较差应小于5mm,单程测回间较差应小于10mm。8、设计表格外业数据表格光电测距导线记录表工程名称：观测日期：仪器：观测者：记录者：天气：9、内业计算导线测量内业计算的目的：计算各导线点的坐标。、外业观测值复核、对斜距进行三项改正在化为平距、将施工面上的平距规划到高斯投影面上，比例因子、整理外业资料计算之前，全面检查外业测量记录，数据是否齐全，有无遗漏、记错或算错，成果是否符合规范的要求。检查无误后，就可以绘制导线略图，将已知数据和观测成果标注于图，以便计算。简易平差2、计算导线坐标的步骤①算角度闭合差。②算其他导线边的坐标方位角。③算各导线边的坐标增量。④算各导线点坐标。、附和导线内业计算(1)、坐标反算根据两已知点的坐标(XA,YA)和(XB,YB)，计算AB边的边长DAB和坐标方位角aAB，称坐标反算。AB边的边长DAB注意：用上式计算坐标方位角会出现负值，所以一般先按照下式计算其象限角，再将象限角转化为坐标方位角。(2)、附和导线的坐标计算步骤：附和导线和闭合导线的内业计算基本一致，两者的主要差异在于角度闭合差和坐标增量闭合差的计算上。①角度闭合差的计算和调整：附和导线的角度闭合差即是坐标方位角闭合差。由已知的起始边的坐标方位角和观测角推算，由于观测角度有误差，与已知的导线终边的坐标方位角有差异，两者之差即为坐标方位角闭合差。角度闭合差的调整：原则上和闭合导线相同。但需要注意：当用右角计算时，闭合差以相同的符号平均分配在各角上；当用左角计算时，闭合差则反号平均分配。②坐标增量闭合差的计算和调整：附和导线的起始点和终点坐标已知。附和导线的纵、横坐标增量的代数和理论上等于终点和始点的坐标差。③fx.,fy的调整原则：fx=^Ax计算-》4x理论fy=^Ay计算-》4y理论导线网的严密平差计算一级导线的平差计算利用专业软件进行严密平差。平差结果文件要求包括起算数据、方向观测值和改正后的边长值、方向和边长的平差值、点位坐标、点位中误差、边长相对中误差、单位权中误差。导线边长应进行加常数、乘常数、气象、倾斜改正以及高程归化和投影改化等各项改正计算得来的。（如下例）用平差软件平差：科傻软件平差：形成数据文件：5，2，22A,x,yA,L,0B,x,y3,L,C,x,y3,S,D,x,yAB,L,02,L,2,S,设置好参数，导入数据。将已知点信息输入点击平差——调出平差原始数据——出平差...
