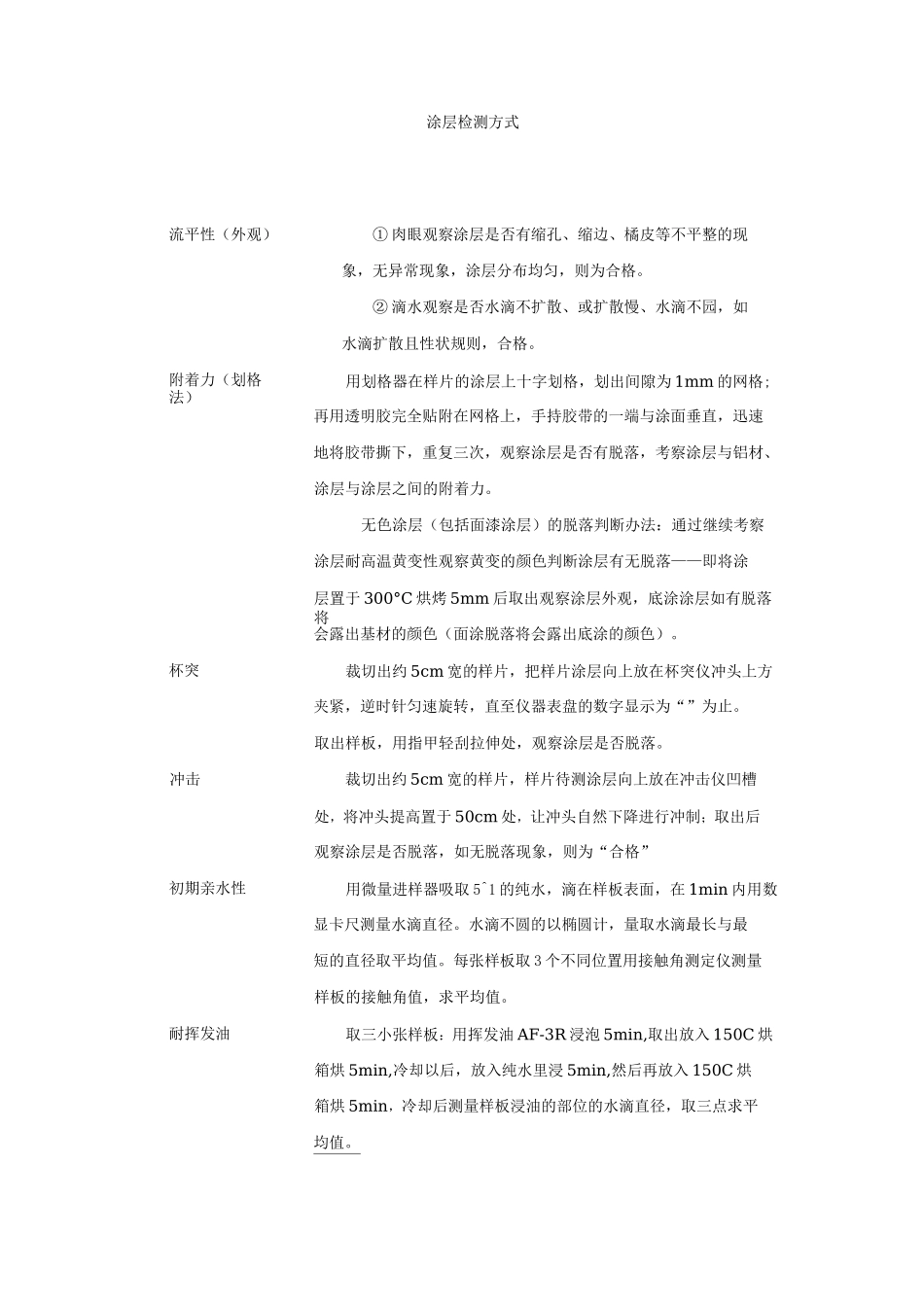

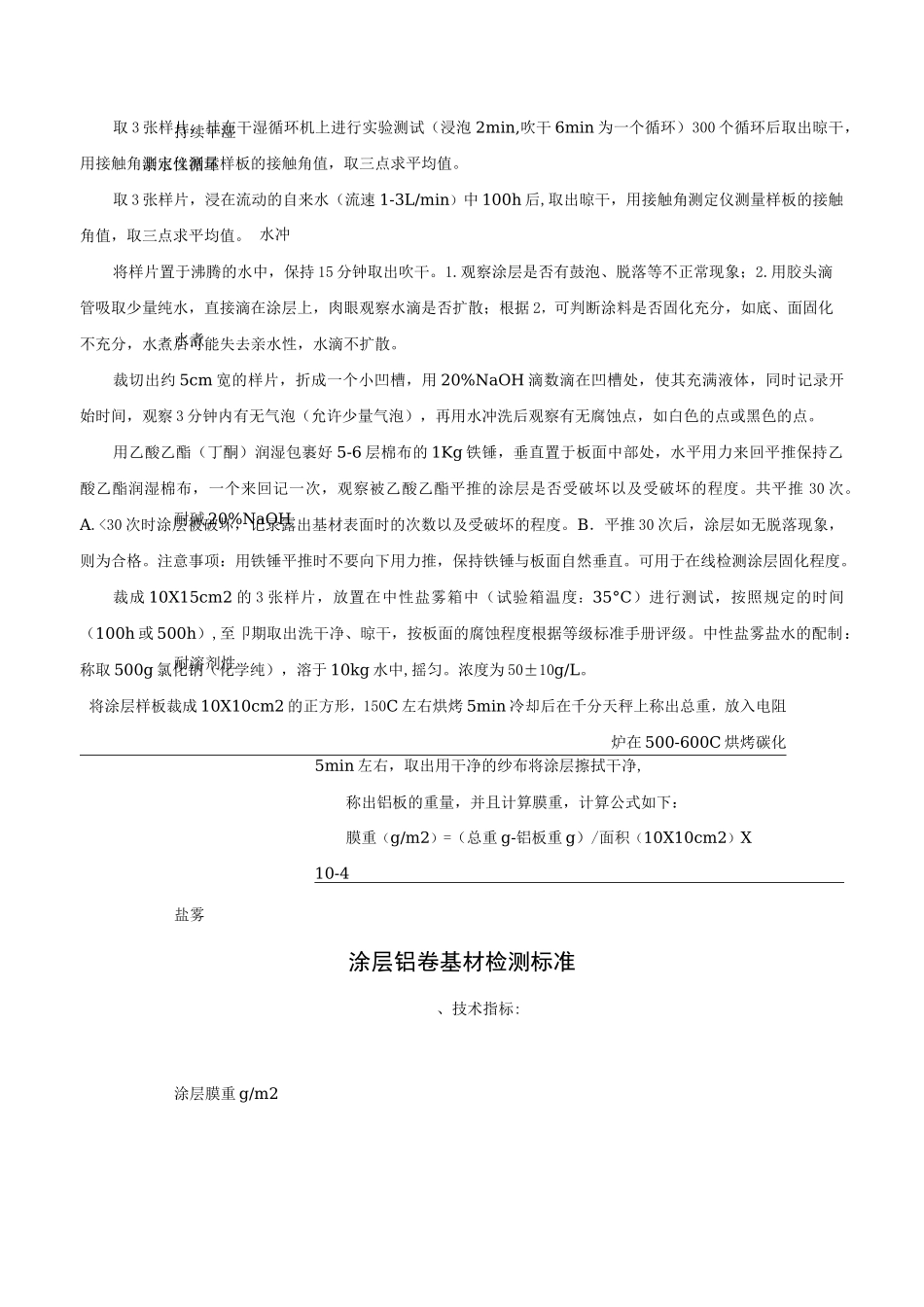

涂层检测方式流平性（外观）①肉眼观察涂层是否有缩孔、缩边、橘皮等不平整的现象，无异常现象，涂层分布均匀，则为合格。②滴水观察是否水滴不扩散、或扩散慢、水滴不园，如水滴扩散且性状规则，合格。附着力（划格法）用划格器在样片的涂层上十字划格，划出间隙为1mm的网格;再用透明胶完全贴附在网格上，手持胶带的一端与涂面垂直，迅速地将胶带撕下，重复三次，观察涂层是否有脱落，考察涂层与铝材、涂层与涂层之间的附着力。无色涂层（包括面漆涂层）的脱落判断办法：通过继续考察涂层耐高温黄变性观察黄变的颜色判断涂层有无脱落——即将涂层置于300°C烘烤5mm后取出观察涂层外观，底涂涂层如有脱落将会露出基材的颜色（面涂脱落将会露出底涂的颜色）。杯突裁切出约5cm宽的样片，把样片涂层向上放在杯突仪冲头上方夹紧，逆时针匀速旋转，直至仪器表盘的数字显示为“”为止。取出样板，用指甲轻刮拉伸处，观察涂层是否脱落。冲击裁切出约5cm宽的样片，样片待测涂层向上放在冲击仪凹槽处，将冲头提高置于50cm处，让冲头自然下降进行冲制；取出后观察涂层是否脱落，如无脱落现象，则为“合格”初期亲水性用微量进样器吸取5^1的纯水，滴在样板表面，在1min内用数显卡尺测量水滴直径。水滴不圆的以椭圆计，量取水滴最长与最短的直径取平均值。每张样板取3个不同位置用接触角测定仪测量样板的接触角值，求平均值。耐挥发油取三小张样板：用挥发油AF-3R浸泡5min,取出放入150C烘箱烘5min,冷却以后，放入纯水里浸5min,然后再放入150C烘箱烘5min，冷却后测量样板浸油的部位的水滴直径，取三点求平均值。持续干湿亲水性循环水冲水煮耐碱20%NaOH耐溶剂性盐雾涂层膜重g/m2取3张样片，挂在干湿循环机上进行实验测试（浸泡2min,吹干6min为一个循环）300个循环后取出晾干，用接触角测定仪测量样板的接触角值，取三点求平均值。取3张样片，浸在流动的自来水（流速1-3L/min）中100h后,取出晾干，用接触角测定仪测量样板的接触角值，取三点求平均值。将样片置于沸腾的水中，保持15分钟取出吹干。1.观察涂层是否有鼓泡、脱落等不正常现象；2.用胶头滴管吸取少量纯水，直接滴在涂层上，肉眼观察水滴是否扩散；根据2，可判断涂料是否固化充分，如底、面固化不充分，水煮后可能失去亲水性，水滴不扩散。裁切出约5cm宽的样片，折成一个小凹槽，用20%NaOH滴数滴在凹槽处，使其充满液体，同时记录开始时间，观察3分钟内有无气泡（允许少量气泡），再用水冲洗后观察有无腐蚀点，如白色的点或黑色的点。用乙酸乙酯（丁酮）润湿包裹好5-6层棉布的1Kg铁锤，垂直置于板面中部处，水平用力来回平推保持乙酸乙酯润湿棉布，一个来回记一次，观察被乙酸乙酯平推的涂层是否受破坏以及受破坏的程度。共平推30次。A.<30次时涂层被破坏，记录露出基材表面时的次数以及受破坏的程度。B．平推30次后，涂层如无脱落现象，则为合格。注意事项：用铁锤平推时不要向下用力推，保持铁锤与板面自然垂直。可用于在线检测涂层固化程度。裁成10X15cm2的3张样片，放置在中性盐雾箱中（试验箱温度：35°C）进行测试，按照规定的时间（100h或500h）,至卩期取出洗干净、晾干，按板面的腐蚀程度根据等级标准手册评级。中性盐雾盐水的配制：称取500g氯化钠（化学纯），溶于10kg水中,摇匀。浓度为50±10g/L。将涂层样板裁成10X10cm2的正方形，150C左右烘烤5min冷却后在千分天秤上称出总重，放入电阻炉在500-600C烘烤碳化5min左右，取出用干净的纱布将涂层擦拭干净,称出铝板的重量，并且计算膜重，计算公式如下：膜重（g/m2）=（总重g-铝板重g）/面积（10X10cm2）X10-4涂层铝卷基材检测标准、技术指标:序号检测项目检测要求1供应商的检测报告化学成份、抗拉强度、延伸率等需符合GB/T3880的相关规定2T弯2T不开裂且无明显变形纹3尺寸偏差厚度/mm±0.01mm宽度/mm±1mm、板面效果要求：一、带材表面应加工良好、质地均匀、平整、光洁。二、带材表面不允许有明显的条纹色带、横纹、波浪、压坑、黄斑、油污、侵蚀、压痕、折痕、擦划伤、毛刺、、压漏、铝粉、花纹、金属或非金属压入。3、带材不允许有厚度不均匀。4、带材不允许有接头。三、外观...
