有图有真相-干法、半干法、湿法脱硫-太详细VIP免费

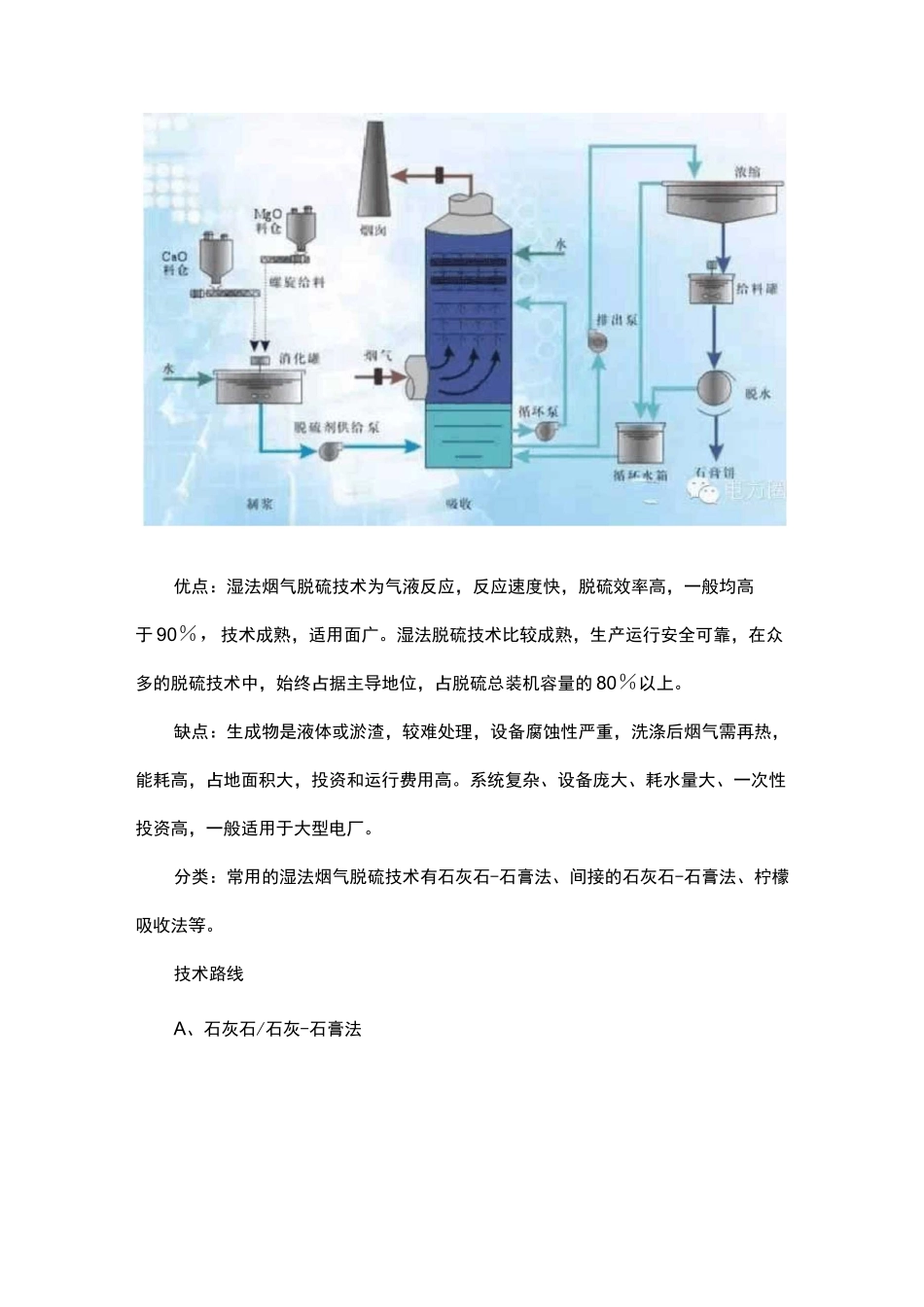

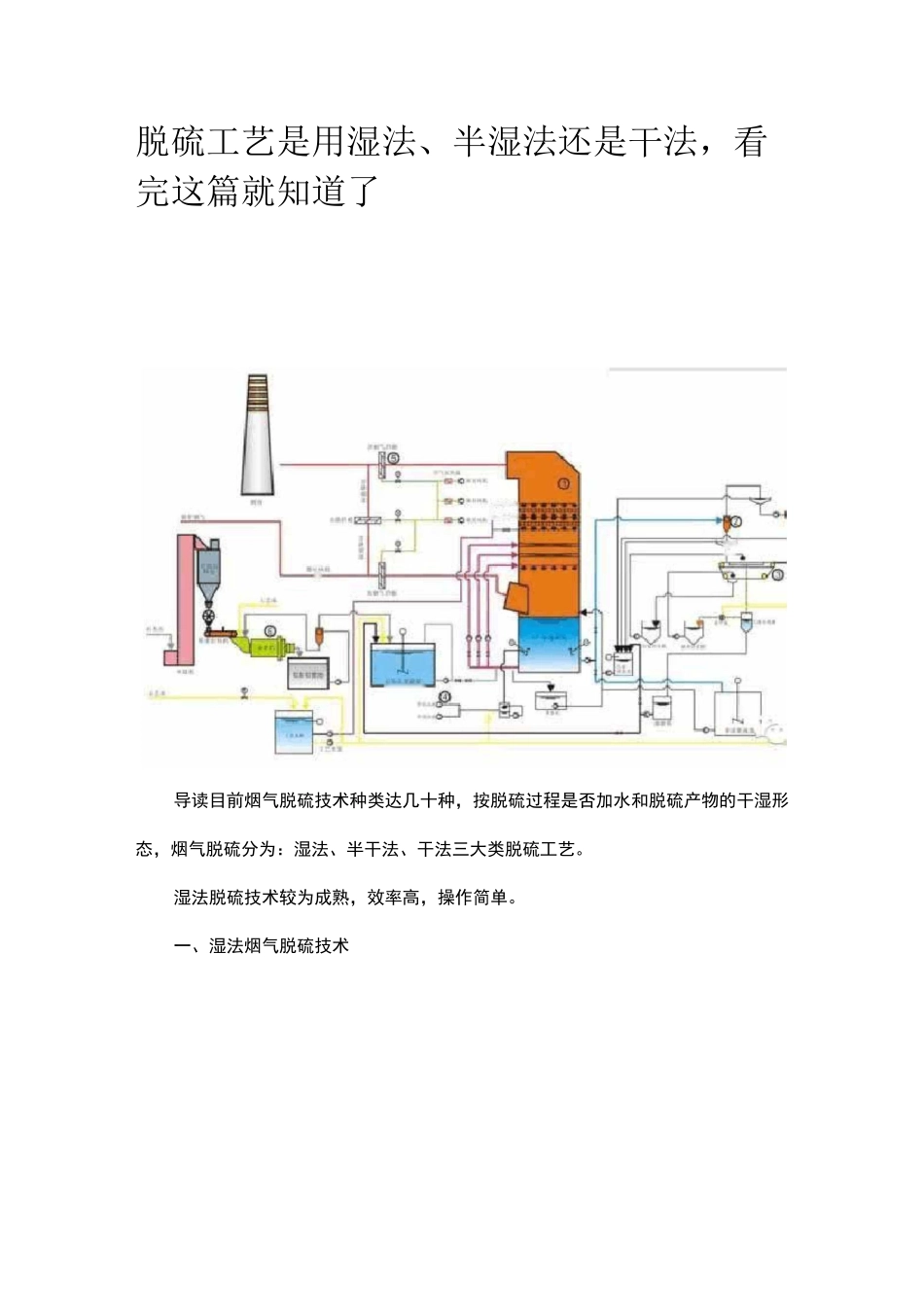

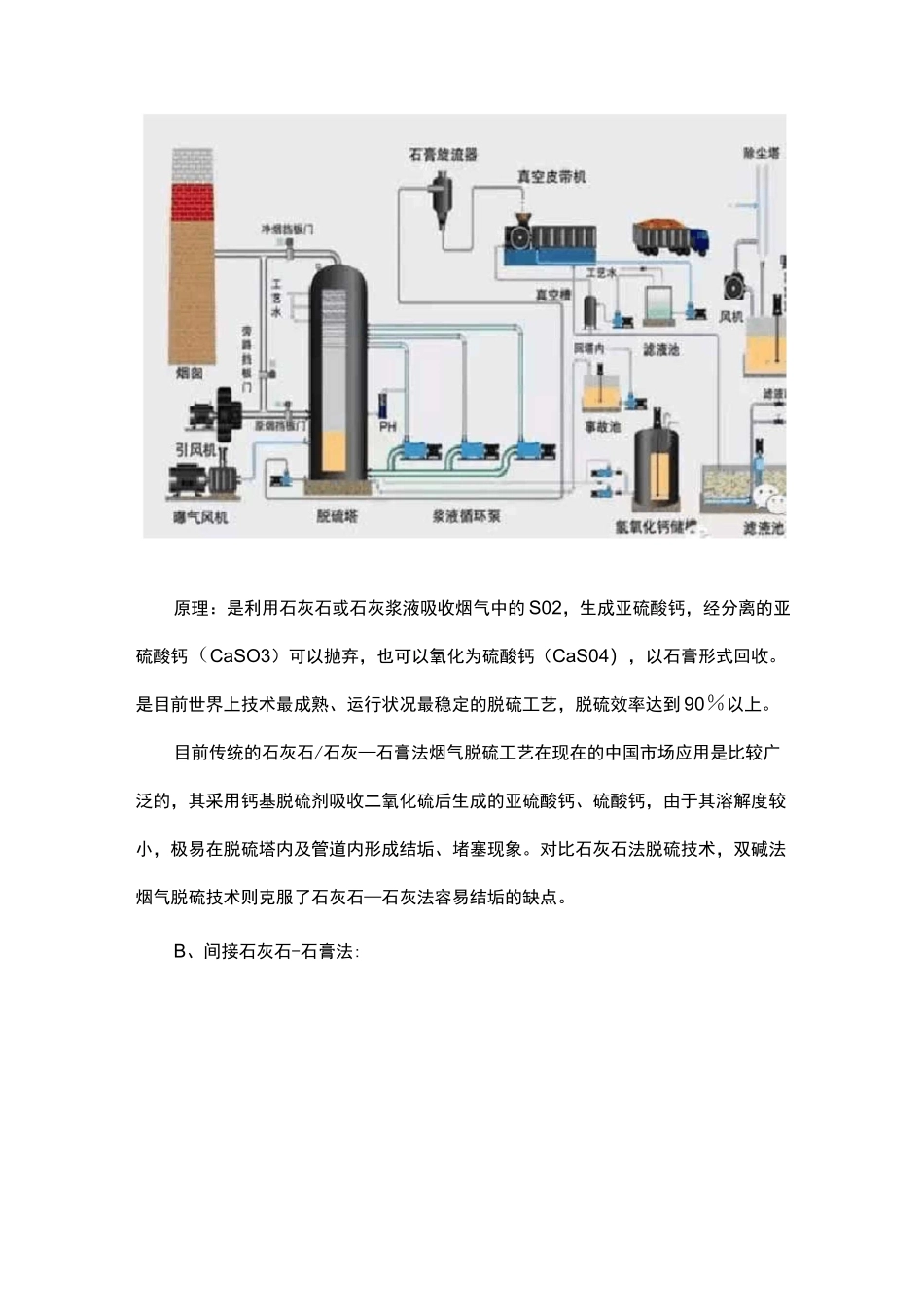

O丁0——脱硫工艺是用湿法、半湿法还是干法，看完这篇就知道了导读目前烟气脱硫技术种类达几十种，按脱硫过程是否加水和脱硫产物的干湿形态，烟气脱硫分为：湿法、半干法、干法三大类脱硫工艺。湿法脱硫技术较为成熟，效率高，操作简单。一、湿法烟气脱硫技术优点：湿法烟气脱硫技术为气液反应，反应速度快，脱硫效率高，一般均高于90％，技术成熟，适用面广。湿法脱硫技术比较成熟，生产运行安全可靠，在众多的脱硫技术中，始终占据主导地位，占脱硫总装机容量的80％以上。缺点：生成物是液体或淤渣，较难处理，设备腐蚀性严重，洗涤后烟气需再热，能耗高，占地面积大，投资和运行费用高。系统复杂、设备庞大、耗水量大、一次性投资高，一般适用于大型电厂。分类：常用的湿法烟气脱硫技术有石灰石-石膏法、间接的石灰石-石膏法、柠檬吸收法等。技术路线A、石灰石/石灰-石膏法原理：是利用石灰石或石灰浆液吸收烟气中的S02，生成亚硫酸钙，经分离的亚硫酸钙（CaSO3）可以抛弃，也可以氧化为硫酸钙（CaS04），以石膏形式回收。是目前世界上技术最成熟、运行状况最稳定的脱硫工艺，脱硫效率达到90％以上。目前传统的石灰石/石灰—石膏法烟气脱硫工艺在现在的中国市场应用是比较广泛的，其采用钙基脱硫剂吸收二氧化硫后生成的亚硫酸钙、硫酸钙，由于其溶解度较小，极易在脱硫塔内及管道内形成结垢、堵塞现象。对比石灰石法脱硫技术，双碱法烟气脱硫技术则克服了石灰石—石灰法容易结垢的缺点。B、间接石灰石-石膏法:tlJIlt补粗c%工艺潦裡图:«18*WVSR■*4«o：rS*B^Ci常见的间接石灰石-石膏法有：钠碱双碱法、碱性硫酸铝法和稀硫酸吸收法等。原理：钠碱、碱性氧化铝(AI2O3・nH2O)或稀硫酸(H2SO4)吸收SO2，生成的吸收液与石灰石反应而得以再生，并生成石膏。该法操作简单，二次污染少，无结垢和堵塞问题，脱硫效率高，但是生成的石膏产品质量较差。C、柠檬吸收法：原理：柠檬酸(H3C6H5O7H2O)溶液具有较好的缓冲性能，当SO2气体通过柠檬酸盐液体时，烟气中的SO2与水中H发生反应生成H2SO3络合物,SO2吸收率在99%以上。艺路线厂4童後畋堪匚亠農鰹f弋\啡■梏出口捍建□科展劃K~辛右"■比机恳s脉冲池双碱法是用可溶性的碱性清液作为吸收剂在吸收塔中吸收S02，然后将大部分吸收液排出吸收塔外再用石灰乳对吸收液进行再生。由于在吸收和吸收液处理中，使用了两种不同类型的碱，故称为双碱法。双碱法包括了钠钙、镁钙、钙钙等各种不同的双碱工艺。钠钙双碱法是较为常用的脱硫方法之一，成功应用于电站和工业锅炉。4.湿式氨法烟气脱硫工艺1化珂1洗j*L腔a机同电*4KMA匮呃址底駁亀帐糧横佔rtv»SKbJH杓煖冲Ift机化徃氨法脱硫工艺是采用氨作为吸收剂除去烟气中的S02的工艺，该工艺过程一般分成三大步骤：硫吸收、中间产品处理、副产品制造；根据过程和副产物的不同，又可分为氨-硫铵肥法、氨-磷铵肥法、氨-酸法、氨-亚硫酸铵法等；该工艺主要由脱硫洗涤系统、浓缩系统、烟气系统、氨贮存系统、硫酸铵生产系统（若非氨-硫铵法则是于其工...
