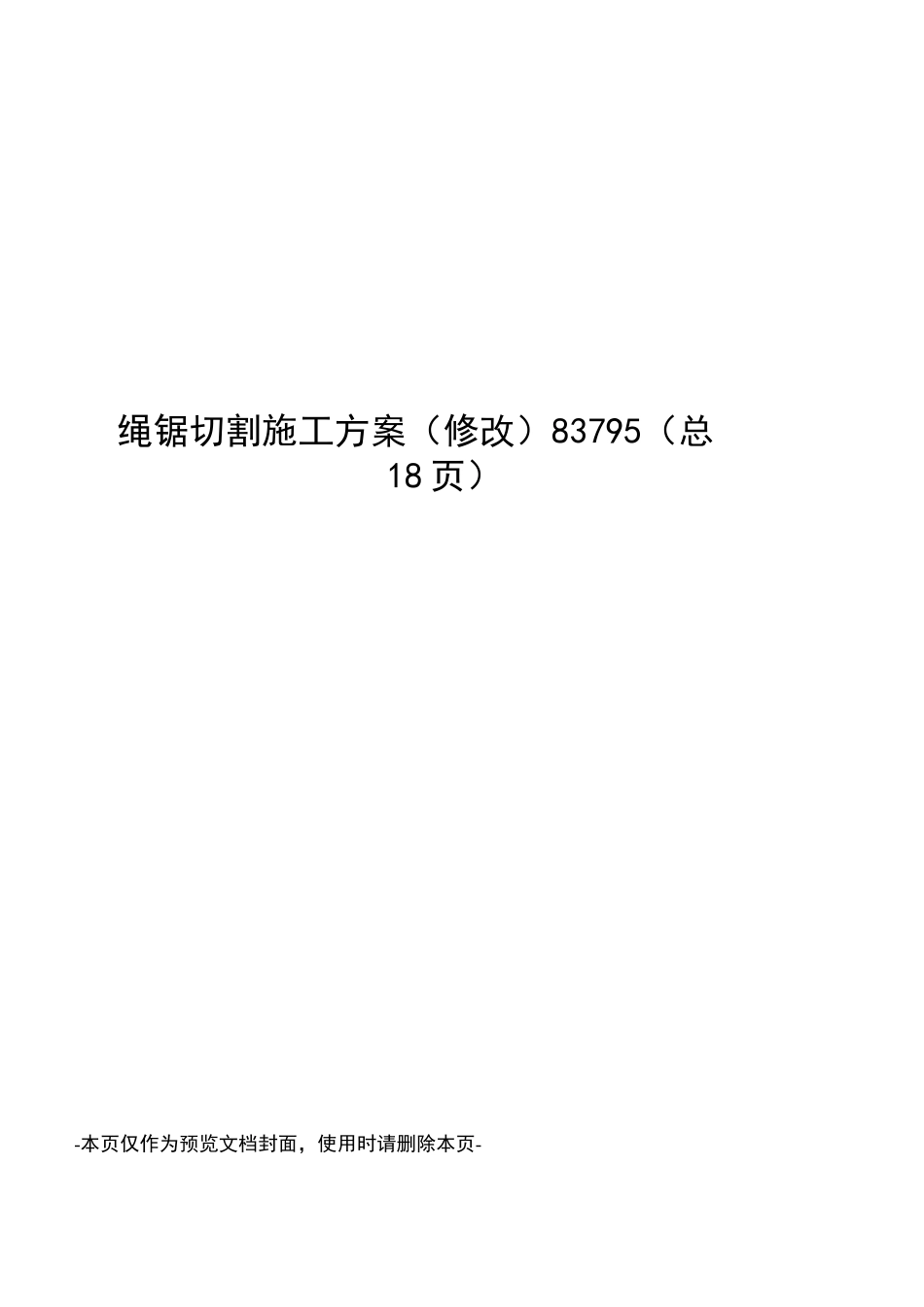

绳锯切割施工方案（修改）83795（总18页）-本页仅作为预览文档封面，使用时请删除本页-2015年08月某某某某工程支撑梁拆除方案编制单位：某某某某公司第一章编制说明编制依据编制原则第二章主要工艺流程工程概况施工流程支撑梁拆除施工工艺劳动力组织及配置计划主要机械设备第三章施工组织机构--组织结构设置错误!未定义书签。3第四章安全保证体系安全管理目标安全保证体系安全管理措施错误!未定义书签错误!未定义书签。错误!未定义书签。错误!未定义书签。严错误!未定义书签。.实施方案的保证措施错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签-错误!未定义书签。-错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。错误!未定义书签。第五章安全、质量、工期及工地文明建设措施错误!未定义书签。施工组织管理措施错误!未定义书签。一般安全措施4第六章抢救、排险应急预案错误!未定义错误!未定义签。高处坠落事故应急准备与响应预案签。附图：图1支撑布置图及拆除流程5第一章编制说明编制依据1《建筑物、构筑物拆除规程》DGJ08-70-2006J10677-20062现场平面图；3建筑机械使用安全技术规程(JGJ33-2011)4金刚石绳锯使用说明书；5现场勘察及甲方关于本工程进度要求和坑外环境保护要求；1.2编制原则1确保实现安全、质量、经济目标以施工设计图纸为主导，采用先进、合理、经济、可行的施工方案，并满足施工规范设计要求，确保工程施工安全和质量优良。2确保实现工期目标依据我单位现有的技术实力，施工管理经验和设备配套能力，高效合理安排工程施工进度，施工任务划分协调统一。3坚持文明施工的组织原则做到整个施工全过程中对环境不破坏、占用场地最少，并制定出周密的环境保护措施。4充分考虑本合同段工程的施工环境和工程特点。需拆除支撑梁位于地下基坑以上3m左右的位置。第二章主要工艺流程工程概况因施工需要，需将图纸标定范围内已浇注完毕的混凝土临时支撑梁拆除，并在保留6主体结构的安全前提下，采用无损切割的方法进行静力切割，以减小对原结构的影响，并保证切割面的平整度。施工流程施工准备f施工围挡及安全标识设置f支撑脚手架搭设f划线定位f确定切割断面位置f安装固定导向f固定绳锯机f安装金刚绳链锯f连接相关操作系统f混凝土垫块切割f砼块吊装运出工地f清理场地、支架拆除支撑梁拆除施工工艺根据现场勘察确定，作业环境不允许大吨位吊装机械及平板车驶入，可采用金刚石绳锯的方式进行拆除。切割砼块的体积可依据吊车的吊装能力而定，砼块的重量暂定不超过10T。拆除时按照先上后下，由内及外的原则进行。切除的位置线详见切割示意图。本方案的作业流程如下：进场施工前之准备首先进行施工机具的调试与人员的入场安全教育，落实施工所需电源、水源以及库房及人员办公、住宿条件。在梁底搭设满堂红脚手架，管顶及管脚用木方作垫。安全/危险/工作区域警示与维护在拆除范围外侧两米，以黄色警示带隔离。施工机械的安装及就位在安装支撑好的位置安装切割机，然后安装导轨及金刚石切割绳。切割机冷却水管从桥面引入，且有相应的引流装置。切割范围放样依据施工图纸现场放样，并经业主及监理确认。切割路线规划为：对于混凝土支撑梁，以4m~5m见方为一个切割单元，厚度约为。依据上述原则，在实际切割范围内，依序标注切割路线。7围护梁支撑图梁支撑类似工程图排架的设置：(a)排架沿支撑梁宽度方向每边放出10CM,纵向立杆间距80CM,四边与中间每隔四排排架立杆应设置一道剪刀撑，每隔四排排架立杆设一道，由底至顶连续设置，中间各道剪刀撑之间的净距不应大于10m。8(b)剪刀撑其角度在45〜60度之间，斜杆除两端用旋转扣件与之相交的横向水平杆的伸出端或立杆上，在其中间应增加2~4个扣结点。切割机示意图金刚石绳锯切割支撑梁图片9金刚石绳锯切割支撑梁图片1金刚石绳锯切割支撑梁图片2金刚石绳锯的操作由专人进行，绳锯在支撑梁切割时应有5%的角度，使支撑梁切完后成倒“八”字型，使支撑梁卡在两端不易掉落，也方便砼块起吊，切下的砼块用吊车吊至平板车上运离现场。劳动力组织及配置计划序号切割设...
