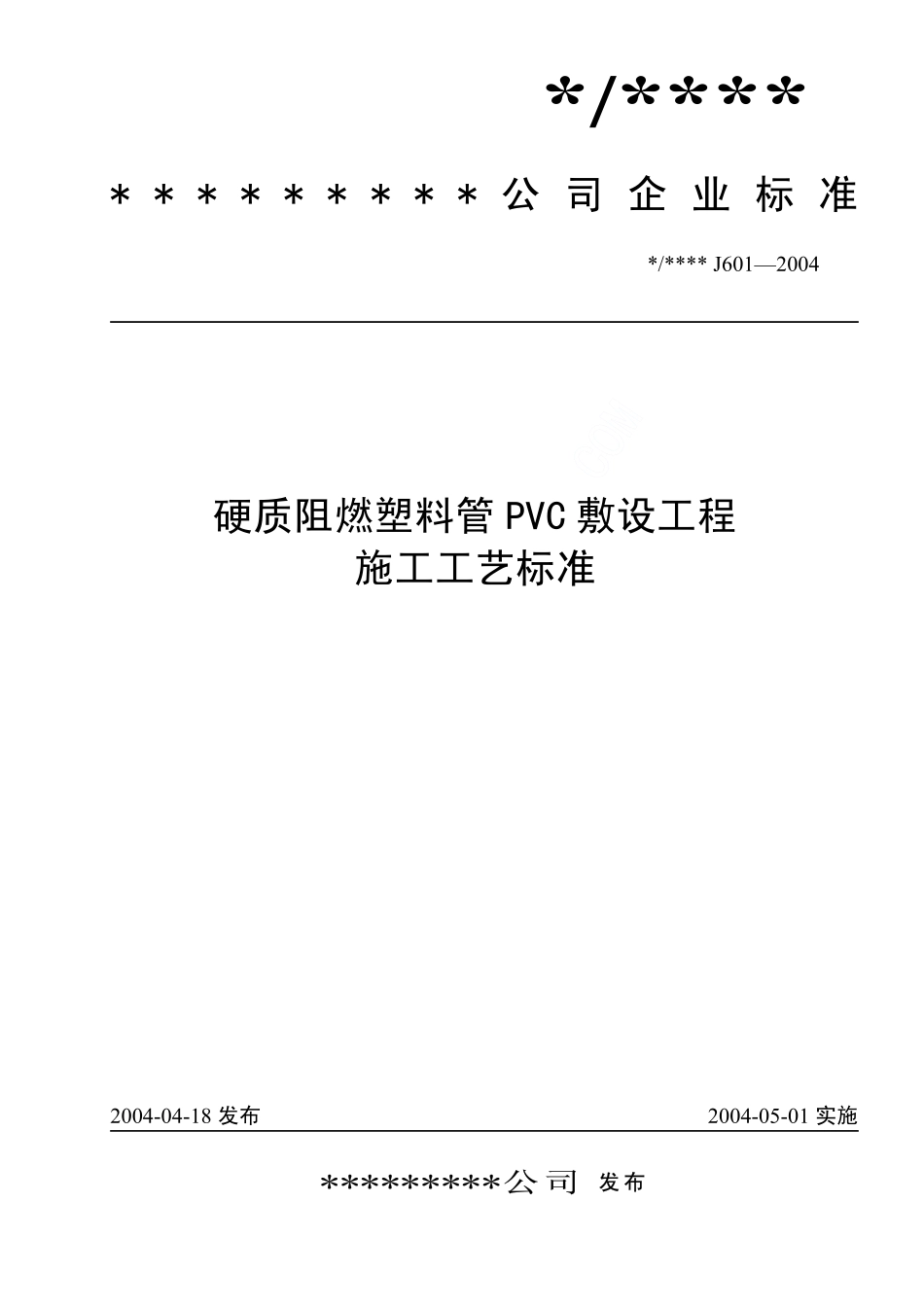

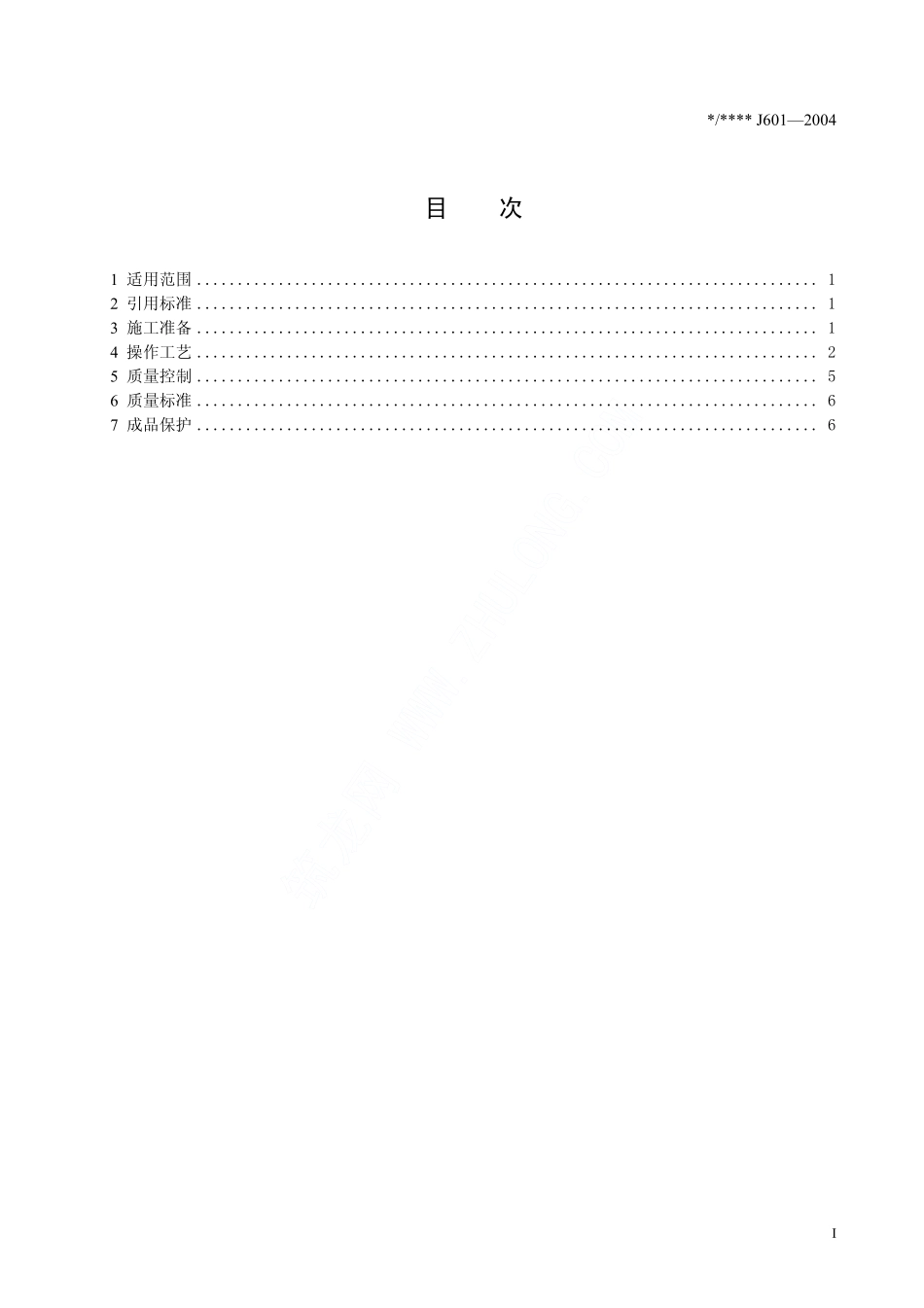

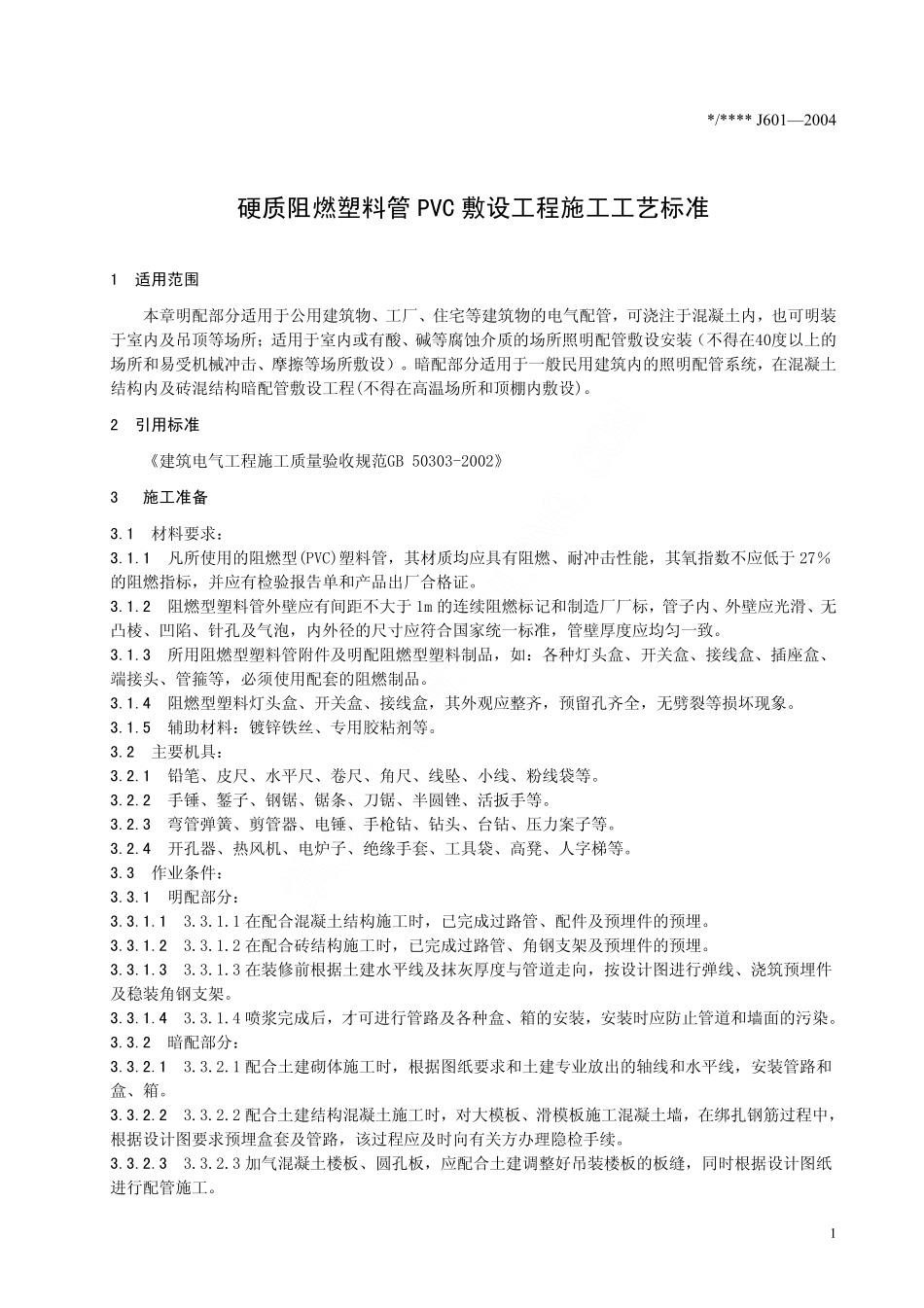

筑龙网WWW.ZHULONG.COM*********公司企业标准*/*****/****J601—2004硬质阻燃塑料管PVC敷设工程施工工艺标准2004-04-18发布2004-05-01实施*********公司发布筑龙网WWW.ZHULONG.COM*/****J601—2004I目次1适用范围............................................................................12引用标准............................................................................13施工准备............................................................................14操作工艺............................................................................25质量控制............................................................................56质量标准............................................................................67成品保护............................................................................6筑龙网WWW.ZHULONG.COM*/****J601—20041硬质阻燃塑料管PVC敷设工程施工工艺标准1适用范围本章明配部分适用于公用建筑物、工厂、住宅等建筑物的电气配管，可浇注于混凝土内，也可明装于室内及吊顶等场所；适用于室内或有酸、碱等腐蚀介质的场所照明配管敷设安装（不得在40度以上的场所和易受机械冲击、摩擦等场所敷设）。暗配部分适用于一般民用建筑内的照明配管系统，在混凝土结构内及砖混结构暗配管敷设工程(不得在高温场所和顶棚内敷设)。2引用标准《建筑电气工程施工质量验收规范GB50303-2002》3施工准备3.1材料要求：3.1.1凡所使用的阻燃型(PVC)塑料管，其材质均应具有阻燃、耐冲击性能，其氧指数不应低于27％的阻燃指标，并应有检验报告单和产品出厂合格证。3.1.2阻燃型塑料管外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管子内、外壁应光滑、无凸棱、凹陷、针孔及气泡，内外径的尺寸应符合国家统一标准，管壁厚度应均匀一致。3.1.3所用阻燃型塑料管附件及明配阻燃型塑料制品，如：各种灯头盒、开关盒、接线盒、插座盒、端接头、管箍等，必须使用配套的阻燃制品。3.1.4阻燃型塑料灯头盒、开关盒、接线盒，其外观应整齐，预留孔齐全，无劈裂等损坏现象。3.1.5辅助材料：镀锌铁丝、专用胶粘剂等。3.2主要机具：3.2.1铅笔、皮尺、水平尺、卷尺、角尺、线坠、小线、粉线袋等。3.2.2手锤、錾子、钢锯、锯条、刀锯、半圆锉、活扳手等。3.2.3弯管弹簧、剪管器、电锤、手枪钻、钻头、台钻、压力案子等。3.2.4开孔器、热风机、电炉子、绝缘手套、工具袋、高凳、人字梯等。3.3作业条件：3.3.1明配部分：3.3.1.13.3.1.1在配合混凝土结构施工时，已完成过路管、配件及预埋件的预埋。3.3.1.23.3.1.2在配合砖结构施工时，已完成过路管、角钢支架及预埋件的预埋。3.3.1.33.3.1.3在装修前根据土建水平线及抹灰厚度与管道走向，按设计图进行弹线、浇筑预埋件及稳装角钢支架。3.3.1.43.3.1.4喷浆完成后，才可进行管路及各种盒、箱的安装，安装时应防止管道和墙面的污染。3.3.2暗配部分：3.3.2.13.3.2.1配合土建砌体施工时，根据图纸要求和土建专业放出的轴线和水平线，安装管路和盒、箱。3.3.2.23.3.2.2配合土建结构混凝土施工时，对大模板、滑模板施工混凝土墙，在绑扎钢筋过程中，根据设计图要求预埋盒套及管路，该过程应及时向有关方办理隐检手续。3.3.2.33.3.2.3加气混凝土楼板、圆孔板，应配合土建调整好吊装楼板的板缝，同时根据设计图纸进行配管施工。筑龙网WWW.ZHULONG.COM*/****J601—200424操作工艺4.1工艺流程：4.2明配部分：4.2.1弯管的制作方法:预制管可采用冷煨法和热煨法。在进行阻燃塑料管的敷设与煨弯时，管材对环境温度的要求是：在原材料规定的允许环境温度下进行，其外界环境温度不宜低于一15℃。4.2.2冷煨法:(适用于Φ15～Φ25的管径)4.2.2.1使用手扳弯管器煨弯，将管子插入配套的弯管器内，手扳一次煨出所需要的角度。4.2.2.2将弯管弹簧插入管内的煨弯处，两手抓住弹簧在管内位置的两端，膝盖顶住被弯处，用力逐步煨出所需的角度，然后抽出弯簧(当管路较长时，可将弯簧用细绳拴住一端，以便煨弯后方便抽出)。4.2.3...
