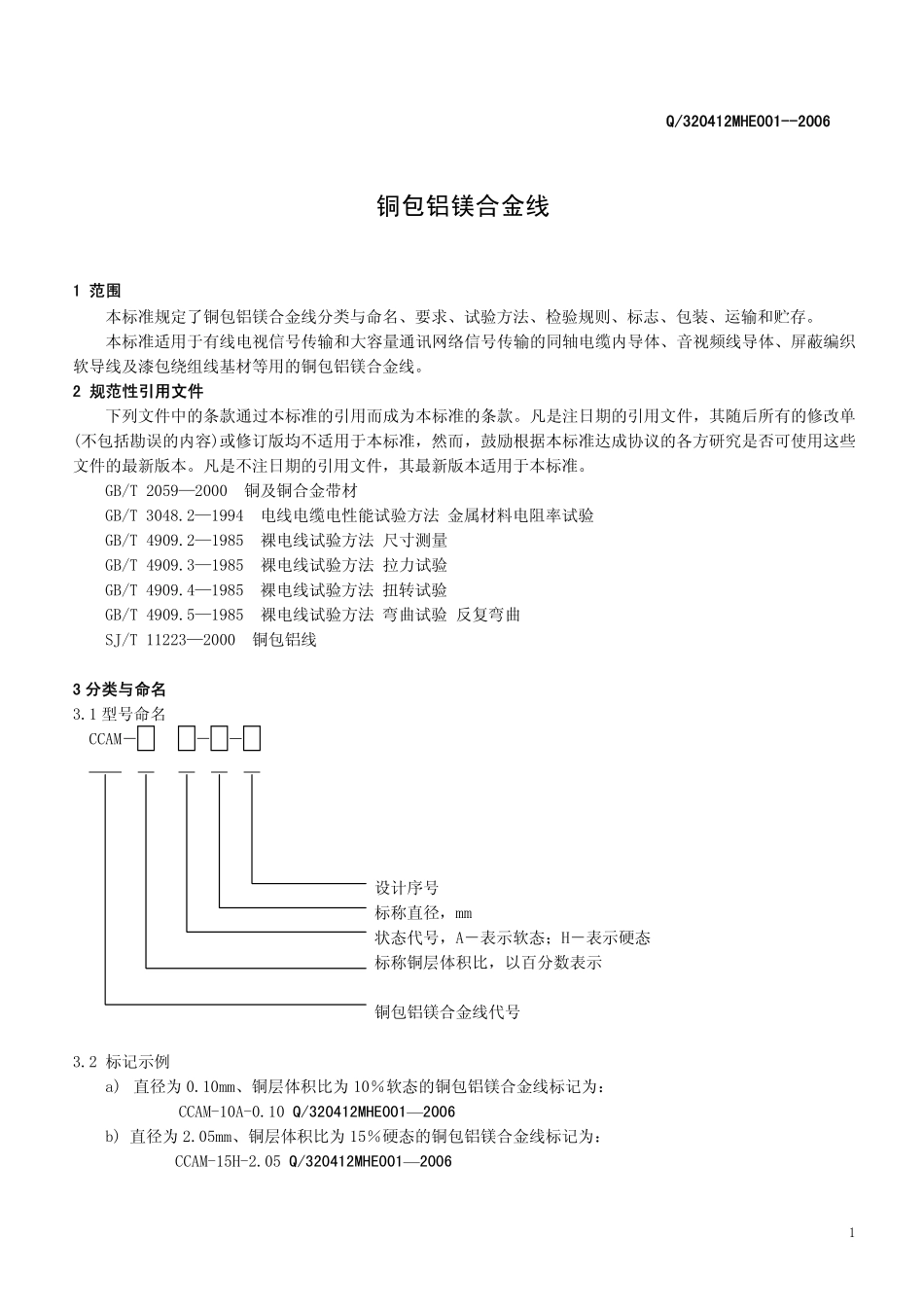

K11************公司企业标准Q/320412MHE001--2006铜包铝镁合金线Copper-cladaluminummagnesiumalloywire2006-10-28发布2006-10-28实施************公司发布Q/320412MHE001--2006前言本标准主要技术指标参考SJ/T11223-2000《铜包铝线》、ASTMB566-1993（2002年再次确认）《铜包铝线》并结合本产品质量特性和用户要求而制定。本标准的编写格式遵循GB/T1.1-2000、GB/T1.2-2000D的规定。本标准的附录A为规范性附录。本标准由************公司提出并负责起草。本标准起草人：************。ⅠQ/320412MHE001--2006铜包铝镁合金线1范围本标准规定了铜包铝镁合金线分类与命名、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于有线电视信号传输和大容量通讯网络信号传输的同轴电缆内导体、音视频线导体、屏蔽编织软导线及漆包绕组线基材等用的铜包铝镁合金线。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2059—2000铜及铜合金带材GB/T3048.2—1994电线电缆电性能试验方法金属材料电阻率试验GB/T4909.2—1985裸电线试验方法尺寸测量GB/T4909.3—1985裸电线试验方法拉力试验GB/T4909.4—1985裸电线试验方法扭转试验GB/T4909.5—1985裸电线试验方法弯曲试验反复弯曲SJ/T11223—2000铜包铝线3分类与命名3.1型号命名CCAM－－―设计序号标称直径，mm状态代号，A－表示软态；H－表示硬态标称铜层体积比，以百分数表示铜包铝镁合金线代号3.2标记示例a)直径为0.10mm、铜层体积比为10％软态的铜包铝镁合金线标记为：CCAM-10A-0.10Q/320412MHE001—2006b)直径为2.05mm、铜层体积比为15％硬态的铜包铝镁合金线标记为：CCAM-15H-2.05Q/320412MHE001—20061Q/320412MHE001--20063.3分类铜包铝镁合金线的产品名称、代号和直径范围见表1。表1名称代号标称直径范围，mm10％铜层体积比为退火软态的铜包铝镁合金线10％铜层体积比为冷拉硬态的铜包铝镁合金线15％铜层体积比为退火软态的铜包铝镁合金线15％铜层体积比为冷拉硬态的铜包铝镁合金线CCAM-10ACCAM-10HCCAM-15ACCAM-15H0.100～2.1004要求4.1材料4.1.1铝镁合金芯应采用符合本标准附录A规定的材料制造。4.1.2铜层材料采用应符合GB/T2059--2000规定的纯铜带制造。4.2外观铜包铝镁合金线由铝合金芯和外包的连续铜层构成，铜层应均匀连续地包覆在铝镁合金芯上，铝镁合金芯和外包的连续铜层应充分结合。其表面应光滑圆整，不得有凹坑、裂纹、露铝镁合金及明显锈斑等其他缺陷。4.3标称直径与偏差铜包铝镁合金线的标称直径应符合表2的规定，直径小于0.254mm的铜包铝镁合金线，其偏差不大于±0.003mm；直径大于或等于0.254mm的铜包铝镁合金线，其偏差不大于标称直径的±1℅（偏差的数值修约至小数点后两位数字）。4.4铜层厚度4.4.110A类别和10H类别的铜包铝镁合金线的厚度最薄点不小于线半径的3.5％。4.4.215A类别和15H类别的铜包铝镁合金线的厚度最薄点不小于线半径的5.0％。4.5铜层体积比4.5.110A类别和10H类别的铜包铝镁合金线铜层体积比应不小于8％且不大于12％。15A类别和15H类别的铜包铝镁合金线铜层体积比应不小于13％且不大于17％。4.6直流电阻率铜包铝镁合金线在20℃时的直流电阻率应符合表2的规定值。表2级别20℃时的电阻率最大值Ω.mm2/m相对应的百分导电率％IACS10A0.02993257.6010H0.03085955.8715A0.02892859.6015H0.02982457.812Q/320412MHE001--20064.7抗拉强度和伸长率铜包铝镁合金线的抗拉强度和伸长率应符合表3的规定值。在表3中未列出的中间直径，其伸长率采用与其接近的下一个规格的数值，抗拉强度采用与其接近的上一个规格的数值。表3铜包铝镁合金线的标称直径及抗拉强度和伸长率抗拉强度，MPa伸长率％（标距为250mm）标称直径mmH类别最小值A类别最小值H类别最小值A类别最小值2.152.051.831.631.451.291.151.020.9120.8130.7240.6430.5740.5110.4550.4040.3610.3200.2870....
