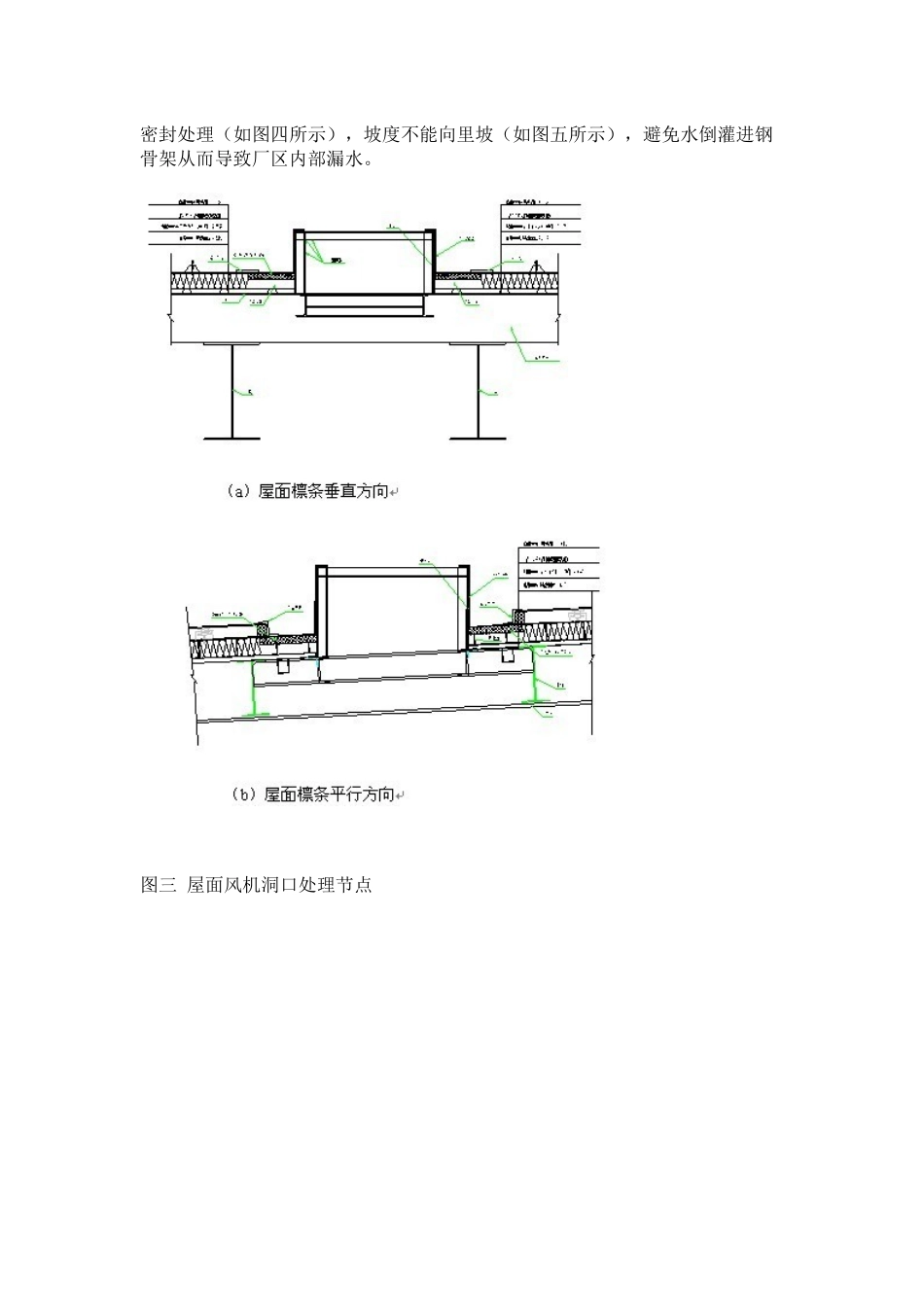

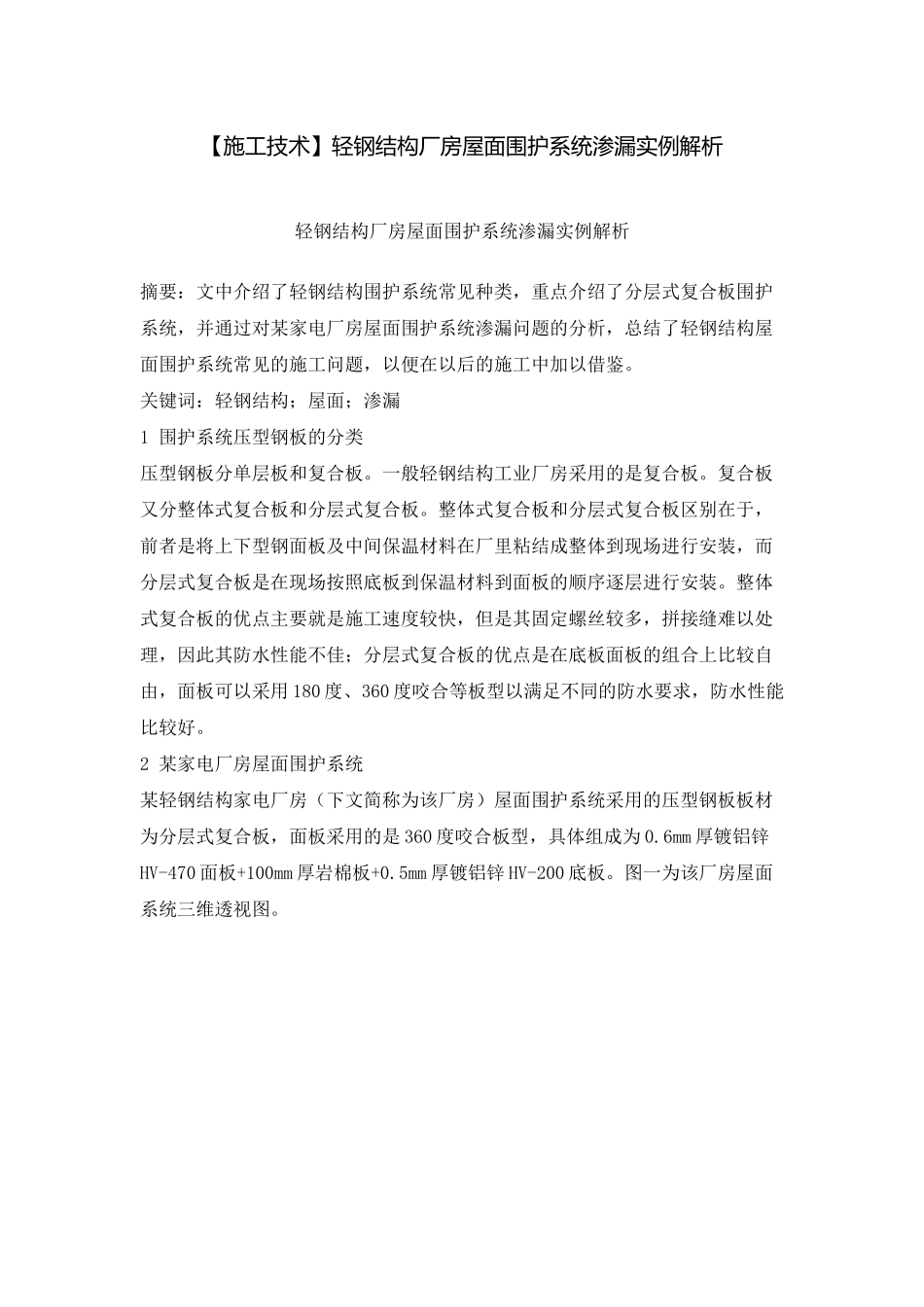

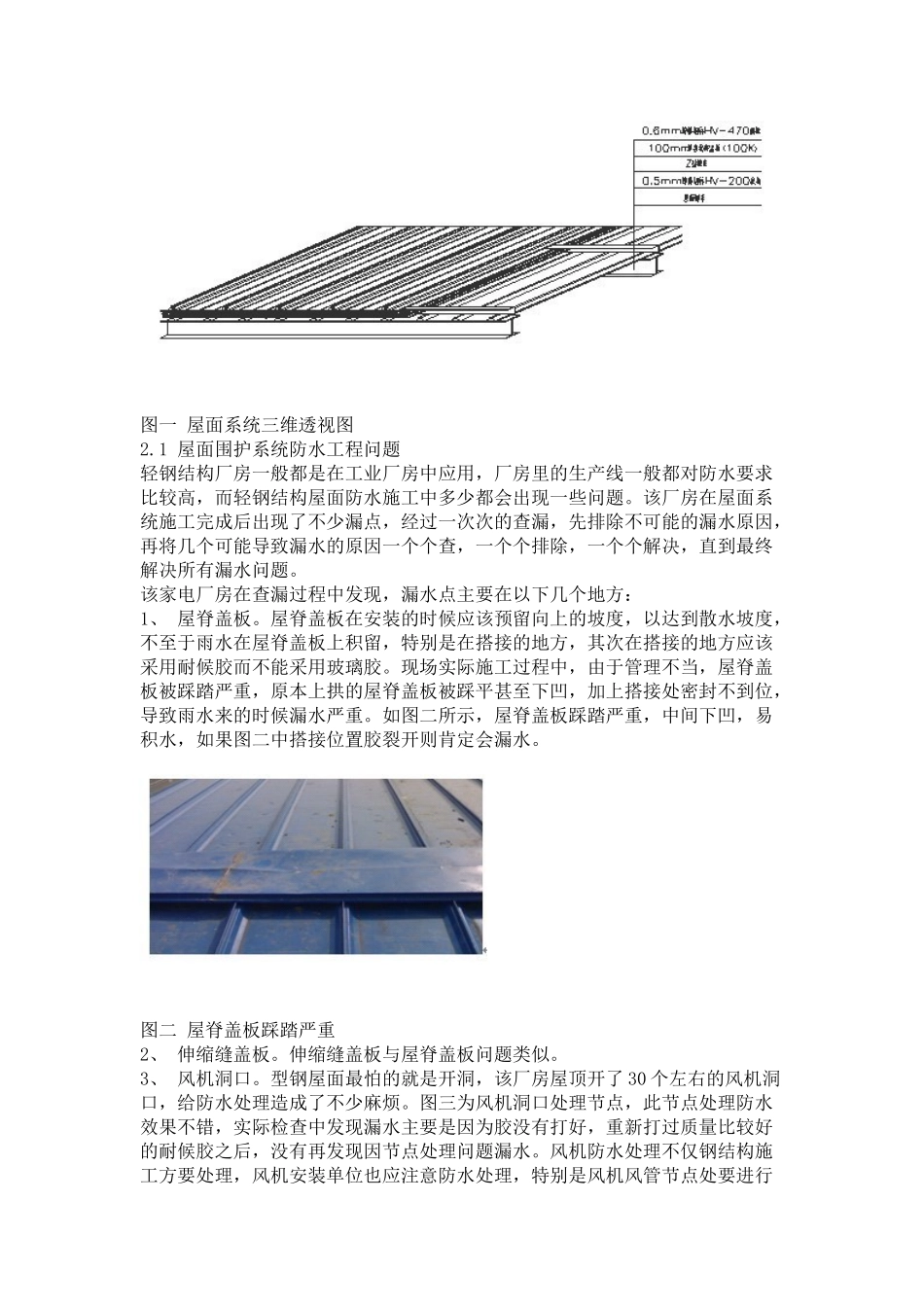

【施工技术】轻钢结构厂房屋面围护系统渗漏实例解析轻钢结构厂房屋面围护系统渗漏实例解析摘要：文中介绍了轻钢结构围护系统常见种类，重点介绍了分层式复合板围护系统，并通过对某家电厂房屋面围护系统渗漏问题的分析，总结了轻钢结构屋面围护系统常见的施工问题，以便在以后的施工中加以借鉴。关键词：轻钢结构；屋面；渗漏1围护系统压型钢板的分类压型钢板分单层板和复合板。一般轻钢结构工业厂房采用的是复合板。复合板又分整体式复合板和分层式复合板。整体式复合板和分层式复合板区别在于，前者是将上下型钢面板及中间保温材料在厂里粘结成整体到现场进行安装，而分层式复合板是在现场按照底板到保温材料到面板的顺序逐层进行安装。整体式复合板的优点主要就是施工速度较快，但是其固定螺丝较多，拼接缝难以处理，因此其防水性能不佳；分层式复合板的优点是在底板面板的组合上比较自由，面板可以采用180度、360度咬合等板型以满足不同的防水要求，防水性能比较好。2某家电厂房屋面围护系统某轻钢结构家电厂房（下文简称为该厂房）屋面围护系统采用的压型钢板板材为分层式复合板，面板采用的是360度咬合板型，具体组成为0.6mm厚镀铝锌HV-470面板+100mm厚岩棉板+0.5mm厚镀铝锌HV-200底板。图一为该厂房屋面系统三维透视图。图一屋面系统三维透视图2.1屋面围护系统防水工程问题轻钢结构厂房一般都是在工业厂房中应用，厂房里的生产线一般都对防水要求比较高，而轻钢结构屋面防水施工中多少都会出现一些问题。该厂房在屋面系统施工完成后出现了不少漏点，经过一次次的查漏，先排除不可能的漏水原因，再将几个可能导致漏水的原因一个个查，一个个排除，一个个解决，直到最终解决所有漏水问题。该家电厂房在查漏过程中发现，漏水点主要在以下几个地方：1、屋脊盖板。屋脊盖板在安装的时候应该预留向上的坡度，以达到散水坡度，不至于雨水在屋脊盖板上积留，特别是在搭接的地方，其次在搭接的地方应该采用耐候胶而不能采用玻璃胶。现场实际施工过程中，由于管理不当，屋脊盖板被踩踏严重，原本上拱的屋脊盖板被踩平甚至下凹，加上搭接处密封不到位，导致雨水来的时候漏水严重。如图二所示，屋脊盖板踩踏严重，中间下凹，易积水，如果图二中搭接位置胶裂开则肯定会漏水。图二屋脊盖板踩踏严重2、伸缩缝盖板。伸缩缝盖板与屋脊盖板问题类似。3、风机洞口。型钢屋面最怕的就是开洞，该厂房屋顶开了30个左右的风机洞口，给防水处理造成了不少麻烦。图三为风机洞口处理节点，此节点处理防水效果不错，实际检查中发现漏水主要是因为胶没有打好，重新打过质量比较好的耐候胶之后，没有再发现因节点处理问题漏水。风机防水处理不仅钢结构施工方要处理，风机安装单位也应注意防水处理，特别是风机风管节点处要进行密封处理（如图四所示），坡度不能向里坡（如图五所示），避免水倒灌进钢骨架从而导致厂区内部漏水。图三屋面风机洞口处理节点4、天沟。天沟主要问题就是对接焊接问题，由于一些节点焊接质量不好，焊接处焊缝致密，也会导致雨水渗漏，如图六所示。5、女儿墙顶。该厂房中，女儿墙顶包套下没有设置刚性支撑，施工后产生了一定的下挠，在不少搭接的地方积水，且刚开始打的是玻璃胶，玻璃胶容易因为温度应力被拉开，积水直接灌进了墙体流到了室内。如图七所示，图中女儿墙包套下挠，铆钉被拉断，厂区内漏水严重。女儿墙压顶包套下可设置一道墙檩以解决下面没有刚性支撑的问题。图七女儿墙顶包套下挠且未打胶6、泛水板。部分泛水板在施工中因尺寸问题，没有做成向外坡，而向内坡，导致积水，在搭接处易渗漏；还有一种延屋面坡度方向的泛水板，搭接不合理也容易渗漏，如图八所示，泛水板搭接方向反了，且泛水板保护膜没斯除。图八泛水板搭接方向错误且保护膜未撕7、屋面板。由于屋面有风机施工、电缆桥架施工、避雷带施工，屋面施工人员很多，有的板被踩变形，有的被混凝土块、桥架等不小心扎了小洞（九）等等这些问题，都给屋面防水造成了不少的麻烦。图九屋面板上有空洞8、型钢墙面、钢柱与混凝土平台屋面搭接处。钢与混凝土是两种材料，交接处必然会存在缝隙，如果交接处露天则必然...
