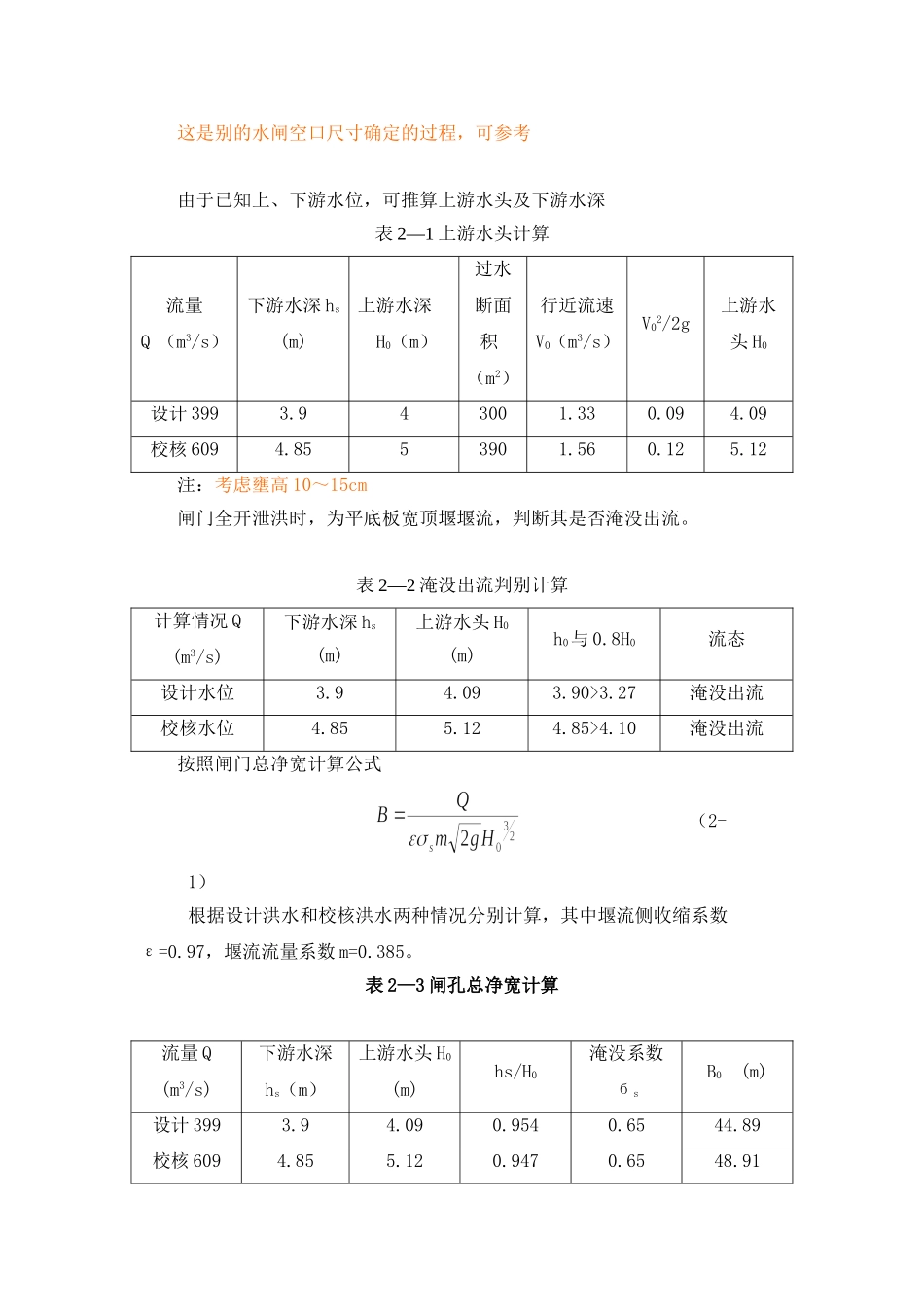

表1-2闸门常规孔口尺寸表4.6.6闸前正常工作水位的确定闸前正常工作水位主要应当满足灌区引水对高程的要求，在此基础上尽量降低正常工作水位，以减少闸前壅水高度和泥沙淤积。乌斯满枢纽担负着乌斯满河沿岸生态、塔里木水库灌区、米尔沙里灌区、琼库勒牧场灌区和霍尔加牧场灌区的灌溉引水任务，引水闸后通过引水连接渠引入乌斯满河，通过规模论证乌斯满河引水流量为55m3/s。根据乌斯满河测量成果，推算出过55m3/s的流量时引水闸后水位为903.92m，为保证过闸水流满足自由出流的要求，闸前正常工作水位确定为904.22m。同时根据水位～流量曲线查得水位904.22m时的流量为196m3/s，然后查保证率为50％设计径流日平均流量，可知196m3/s发生20天，也就是说在每两年不壅高水位的情况下，有足够的流量保证泄洪闸前有20天的冲砂时间。由于本河段河道纵坡较小，泥沙输送量较大，河段整体上呈淤积态势，提高正常工作水位虽然能减少工程量，但是增加了上游回水范围，势必加速上游河道的泥沙淤积，加大淤积量，对工程运行不利，而且还增加回水面以上河道主槽的摆动速度。根据以上分析，最终确定闸前正常工作水位为904.22m。这是别的水闸空口尺寸确定的过程，可参考由于已知上、下游水位，可推算上游水头及下游水深表2—1上游水头计算流量Q（m3/s）下游水深hs(m)上游水深H0（m）过水断面积（m2）行近流速V0（m3/s）V02/2g上游水头H0设计3993.943001.330.094.09校核6094.8553901.560.125.12注：考虑壅高10～15cm闸门全开泄洪时，为平底板宽顶堰堰流，判断其是否淹没出流。表2—2淹没出流判别计算计算情况Q(m3/s)下游水深hs(m)上游水头H0(m)h0与0.8H0流态设计水位3.94.093.90>3.27淹没出流校核水位4.855.124.85>4.10淹没出流按照闸门总净宽计算公式（2-1）根据设计洪水和校核洪水两种情况分别计算，其中堰流侧收缩系数ε=0.97，堰流流量系数m=0.385。表2—3闸孔总净宽计算流量Q(m3/s)下游水深hs（m）上游水头H0(m)hs/H0淹没系数бsB0(m)设计3993.94.090.9540.6544.89校核6094.855.120.9470.6548.91根据《闸门设计规范》中闸孔尺寸和水头系列标准，选单孔净宽B=7m，同时为了保证闸门对称开启，为防止不良水流形态选n=7孔，由于闸基为软基河床，选用整体式底板，缝设在闸墩上，中墩1.0m，缝墩1.2m，边墩0.8m。如图2—1所示。闸孔总宽度为：图2-1闸孔尺寸布置图2.1.3校核泄洪能力根据孔口与闸墩的尺寸可计算的收缩系数,查《水闸设计规范》（规范表2-2），结果如下所示：对于中孔：靠缝墩孔：对于边孔：所以：与假定接近，根据选定的孔口尺寸与上、下游水位，进一步换算流量如表2-4所示表2-4过流能力校核计算计算情况（m3/s）堰上水头H0（m）hs/H0σsεQ校核过流能力设计流量3994.090.9500.650.97435.59%校核流量6095.120.9460.650.97610.00.16%设计情况超过规定的5%的要求，说明孔口尺寸有些偏大。但考虑到校核情况满足要求所以不再进行孔口尺寸调整。
