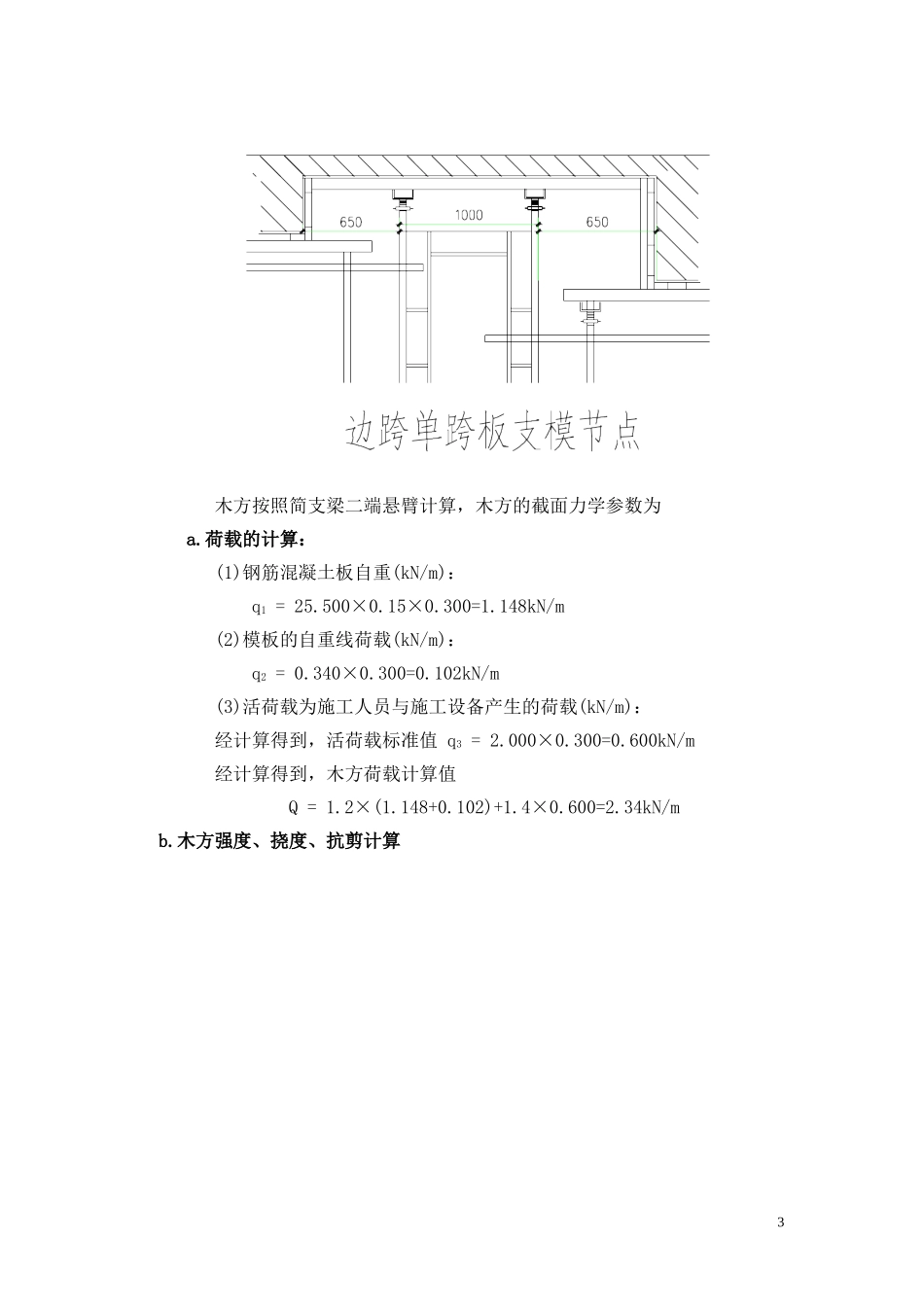

某综合办公楼主门厅门式高支模架方案编制人：校对人：审核人：审批人：某综合办公楼项目部编制日期:某年某月某日1．主梁梁底方木原50×80＠150调整为50×100＠150。2．托梁6#槽钢竖放（槽口水平）。3．在四层以上走廊内的连墙杆长度大于300，为550增加斜拉杆如下图示：4．梁板底操作层满铺脚手片，脚手片上不准堆载。5．板底木方按单跨二边悬臂进行计算如下：2木方按照简支梁二端悬臂计算，木方的截面力学参数为a.荷载的计算：(1)钢筋混凝土板自重(kN/m)：q1=25.500×0.15×0.300=1.148kN/m(2)模板的自重线荷载(kN/m)：q2=0.340×0.300=0.102kN/m(3)活荷载为施工人员与施工设备产生的荷载(kN/m)：经计算得到，活荷载标准值q3=2.000×0.300=0.600kN/m经计算得到，木方荷载计算值Q=1.2×(1.148+0.102)+1.4×0.600=2.34kN/mb.木方强度、挠度、抗剪计算3木方计算简图木方弯矩图(kN.m)4木方剪力图(kN)经过计算得到最大弯矩M=0.17kN.m经过计算得到最大支座F=2.82kN经过计算得到最大变形V=0.6mm木方的截面力学参数为本算例中，截面惯性矩I和截面抵抗矩W分别为:W=5.00×8.00×8.00/6=53.33cm3；I=5.00×8.00×8.00×8.00/12=213.33cm4；(1)木方抗弯强度计算抗弯计算强度f=0.17×106/53333.3=3.19N/mm2木方的抗弯计算强度小于13.0N/mm2,满足要求!(2)木方抗剪计算截面抗剪强度必须满足:T=3Q/2bh<[T]截面抗剪强度计算值T=3×1.17/(2×50×80)=0.439N/mm2截面抗剪强度设计值[T]=1.50N/mm2木方的抗剪强度计算满足要求!(3)木方挠度计算5最大变形v=0.6mm木方的最大挠度小于1000.0/250,满足要求!6．边跨梁300×900梁按实际情况进行复核结果如下：7．经计算一榀门架受到荷载为39.02kN；其中左立杆承受整榀门架的35%为16.66kN，右立杆承受整榀门架的65%为25.36kN。一榀门架的允许载量根据厂家提供为Nd=75(kN)；N=39.02kN
