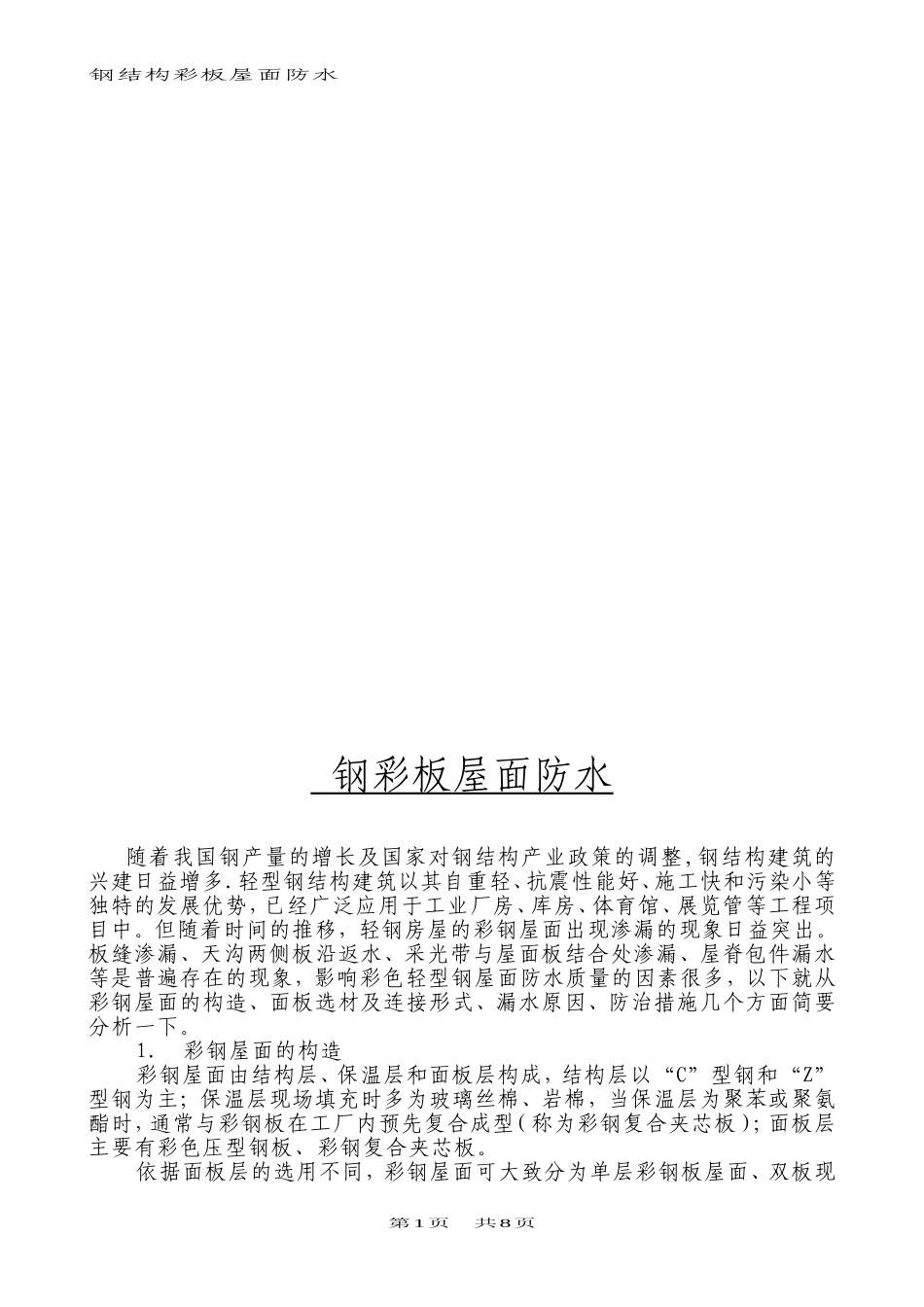

钢结构彩板屋面防水钢彩板屋面防水随着我国钢产量的增长及国家对钢结构产业政策的调整,钢结构建筑的兴建日益增多.轻型钢结构建筑以其自重轻、抗震性能好、施工快和污染小等独特的发展优势，已经广泛应用于工业厂房、库房、体育馆、展览管等工程项目中。但随着时间的推移，轻钢房屋的彩钢屋面出现渗漏的现象日益突出。板缝渗漏、天沟两侧板沿返水、采光带与屋面板结合处渗漏、屋脊包件漏水等是普遍存在的现象，影响彩色轻型钢屋面防水质量的因素很多，以下就从彩钢屋面的构造、面板选材及连接形式、漏水原因、防治措施几个方面简要分析一下。1．彩钢屋面的构造彩钢屋面由结构层、保温层和面板层构成，结构层以“C”型钢和“Z”型钢为主；保温层现场填充时多为玻璃丝棉、岩棉，当保温层为聚苯或聚氨酯时，通常与彩钢板在工厂内预先复合成型（称为彩钢复合夹芯板）；面板层主要有彩色压型钢板、彩钢复合夹芯板。依据面板层的选用不同，彩钢屋面可大致分为单层彩钢板屋面、双板现第1页共8页钢结构彩板屋面防水场复合屋面和彩钢复合夹芯板屋面（见图1、图2、图3）。2．面板选材及连接形式彩钢屋面一般采用彩钢压型板或彩钢复合夹芯板。彩钢压型板是采用镀锌（或镀铝锌）基板涂覆彩色涂层后形成的彩涂板轧制成型。单层彩钢压型板重量轻、强度高、制作安装方便，但导热系数大，隔音效果差；对有保温、隔音要求的屋面，可采用双层彩钢压型板中间填充保温材料（如玻璃丝棉、岩棉等）或采用彩钢复合夹芯板，彩钢夹芯板为双层彩钢板与保温材料在工厂通过粘结剂预先复合成型，因此具有抗弯刚度高、整体性能好等优点，使用范围越来越广。彩钢压型板基板厚度一般为0.3mm～1.0mm，压型后具有一定的刚度和承载能力，屋面外板应尽量选用厚度较大、镀锌基层质量好的彩板轧制，因为彩板过薄，经过一段时间的使用，外板腐蚀或受温度影响变形，板材搭接缝增大，容易造成漏水；而压型板基板镀锌基层质量不好时，涂层太薄，致使压型板使用寿命短，易锈蚀损坏造成雨水渗漏。屋面常用的压型钢板规格有YX25-205-820、YX25-210-840、YX75-380-760、YX48-410-820等多种板型。屋面板的长向连接主要是搭接，即上坡板压下坡板，搭接处设置专用防水密封胶；屋面板侧向连接方式主要有搭接连接、暗扣式连接、咬合暗扣式连接。搭接连接是把压型钢板搭接边重叠，并用自攻螺丝连成整体，屋面螺钉外露，波峰均比较低。暗扣式连接是先将压型板固定支座固定在屋面檩条上，再将压型板与固定支座扣合，屋面无螺钉外露，由于支座与檩条用螺钉连接而无法控制热胀冷缩的变形。咬合暗扣式连接是比较先进的屋面板连接方式，屋面系统通过滑动支架来固定屋面板，既有利于屋面防水和保持屋面的整体性，又能有效的控制因热胀冷缩引起的变形。3.漏水原因导致彩钢屋面漏水的因素很多，有时候是多种因素共同作用导致的，归结起来主要有设计因素、施工因素、使用维护因素三项。（1）设计因素○1建筑结构选型缺少综合考虑结构刚度小：轻钢结构与普通钢结构的不同之处，在于其允许结构产生较大的变形，主要体现在梁的挠度和柱的侧移。一方面，如果梁的挠度太大，会导致屋面积水，而积水现象的发生，又进一步加剧了梁的挠度，从而导第2页共8页钢结构彩板屋面防水致漏水更加严重。另一方面柱顶侧移太大，会导致屋面板的连接部位发生错位现象，从而引发漏水，漏水的部位很难确定，并且可能改变，所以维修十分困难。针对这些情况，设计之初应综合考虑结构变形、屋面坡度和屋面板选型因素的影响，排除漏水隐患。坡度过小：《门式刚架轻型房屋钢结构技术规程》（CECS102:2002）中4.1.5条规定：门式刚架轻型房屋的屋面坡度宜取1/8～1/20，在雨水较多的地区宜取其中的较大值。在实际设计工程中，建设单位为节省资金或感官造型原因要求尽量减小屋面坡度，而设计单位往往生搬硬套规定，不了解当地降雨量的实际情况，于是很多工程屋面坡度过小，屋面雨水排泄不畅从而使得屋面积水，造成屋面渗漏现象的发生。板型选取不当：对于暗扣式和咬合式的板型，由于屋面板板肋较高且不漏螺钉，排水比较通畅，一般适用于屋面坡度比较平缓的屋面，通常屋面坡度为1∶20...
