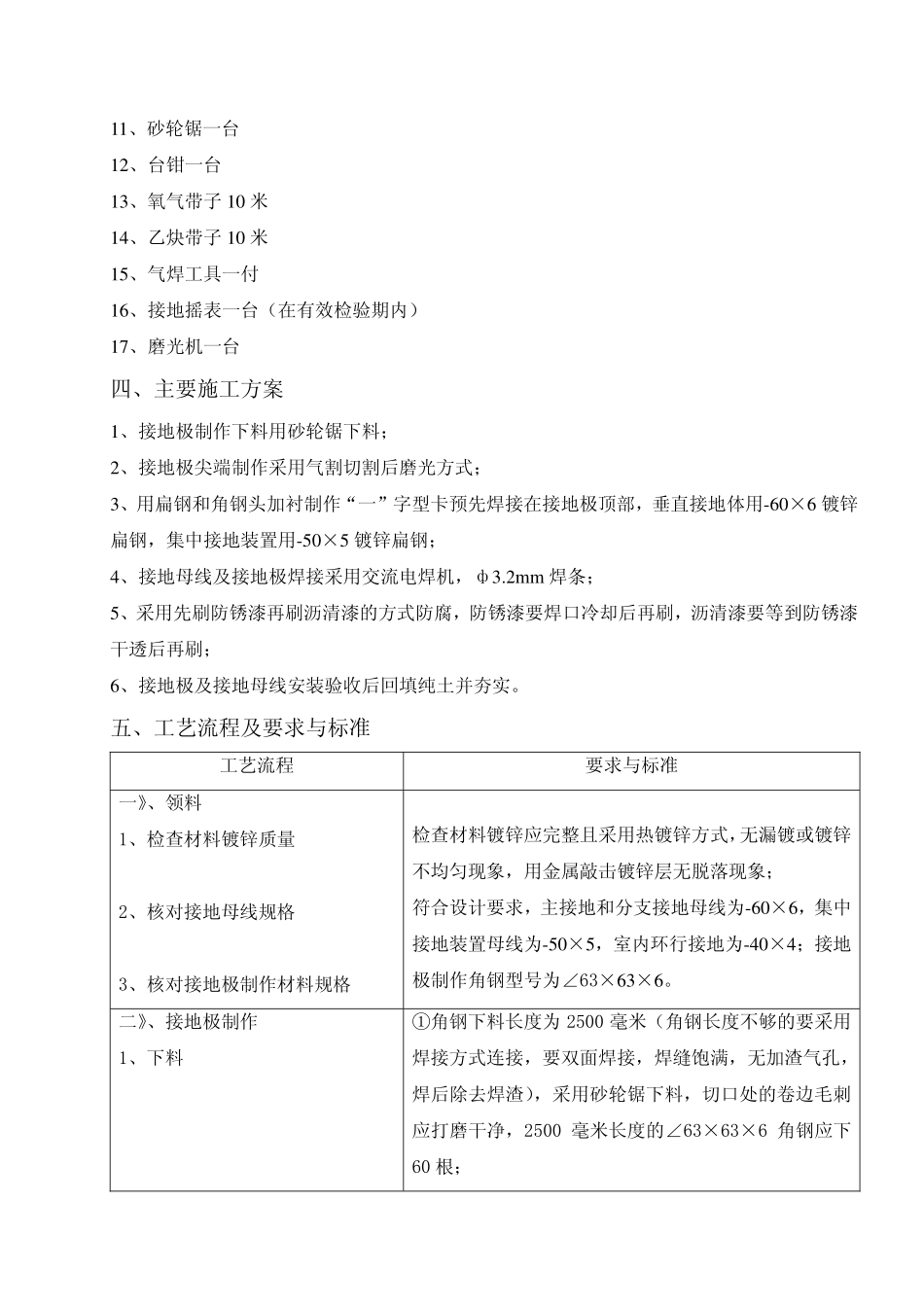

一、工程概况220kV聊城开关站全所防雷接地工程由山东电力工程咨询院设计，山东电力二公司施工，主要工程量有：-60×6镀锌主接地网母线约10000米，-60×6镀锌分支接地母线约3000米，L=2500毫米∠63×63×6镀锌接地极60根，其中30根用作垂直接地体，30根用作集中接地装置，接地母线及接地极顶部均要求埋深-0.8米，由主控综合楼通讯室及保护小室内向220kV配电装置电缆沟内沿高频电缆敷设铜绞线，铜绞线间焊接成一体，其中主沟内为双根，分支沟内为单根，高频电缆屏蔽层两端分别与滤波器和高频收发讯机的接地端连接在一起，并与所敷设的铜绞线相连（焊接）并可靠接地，各列保护屏下的接地铜排首尾用VV22-1×95铜芯电缆连接成环行铜接地网将主变及35kV保护室内与主接地网一点相连（焊接）。接地施工工作量较大，与土建施工配合十分紧密，因隐蔽工作占整个工程量的比例较大，质量验收与控制工作需要随时跟上，施工记录与隐蔽记录要及时记录并签证。二、施工依据1、山东电力工程咨询院设计图纸《全所防雷接地》37-B2931S-D02052、《电气装置安装工程接地装置施工及验收规范》GB50169-923、《电气装置安装工程电气设备交接试验标准》GB50150-91第二十五章4、《火电施工质量检验及评定标准》第五篇电气装置第二十四章的第一、二、五节5、《电力建设安全施工管理规定》6、《电力建设安全工作规程》三、施工工器具1、大锤一把2、交流电焊机一台3、铜质电焊带子50米4、电焊把子一对，电焊面罩一对5、F型扳手一只（自制）6、三寸毛刷十把7、油漆桶三只8、3米钢卷尺一把9、30米钢卷尺一把10、手锤一把11、砂轮锯一台12、台钳一台13、氧气带子10米14、乙炔带子10米15、气焊工具一付16、接地摇表一台（在有效检验期内）17、磨光机一台四、主要施工方案1、接地极制作下料用砂轮锯下料；2、接地极尖端制作采用气割切割后磨光方式；3、用扁钢和角钢头加衬制作“一”字型卡预先焊接在接地极顶部，垂直接地体用-60×6镀锌扁钢，集中接地装置用-50×5镀锌扁钢；4、接地母线及接地极焊接采用交流电焊机，ф3.2mm焊条；5、采用先刷防锈漆再刷沥清漆的方式防腐，防锈漆要焊口冷却后再刷，沥清漆要等到防锈漆干透后再刷；6、接地极及接地母线安装验收后回填纯土并夯实。五、工艺流程及要求与标准工艺流程要求与标准一》、领料1、检查材料镀锌质量2、核对接地母线规格3、核对接地极制作材料规格检查材料镀锌应完整且采用热镀锌方式，无漏镀或镀锌不均匀现象，用金属敲击镀锌层无脱落现象；符合设计要求，主接地和分支接地母线为-60×6，集中接地装置母线为-50×5，室内环行接地为-40×4；接地极制作角钢型号为∠63×63×6。二》、接地极制作1、下料①角钢下料长度为2500毫米（角钢长度不够的要采用焊接方式连接，要双面焊接，焊缝饱满，无加渣气孔，焊后除去焊渣），采用砂轮锯下料，切口处的卷边毛刺应打磨干净，2500毫米长度的∠63×63×6角钢应下60根；2、接地极制作参照D电—接地—101部件典型设计接地装置施工图。②用砂轮锯截长度为700mm的-60×6镀锌扁钢30段，长度为600mm的-50×5镀锌扁钢30段，锉去切口的卷边毛刺；③用砂轮锯或取长度为80mm的∠63×63×6镀锌角钢30段，长度为70mm∠63×63×6的镀锌角钢30段，锉去切口的卷边毛刺。①用气割把角钢接地极的下端加工好，角钢尖端长为120mm，且两侧用磨光机除去毛刺；②加衬角钢上侧距接地极顶端相距40mm，扁钢上侧与接地极顶端相距50mm，把扁钢与接地极和加衬角钢焊接在一起，所有接缝都要焊接，焊缝要饱满，无气孔、夹渣；③接地极制作完毕后委外镀锌。三》、接地极和主接地母线安装1、按照设计图纸37-132931S-D0205挖掘接地沟道和接地极坑。2、接地极安装在挖好的每个方坑拒接地极逐个用锤砸入地下。3、接地母线安装用-70×7的镀锌扁钢（集中接地装置用-50×5镀锌扁钢）以焊接地方式把所有的接地极连接起来。接地沟道走向和位置要符合设计，宽度为0.5米，深度不小于0.8米，且沟道内无杂物，接地沟道中心线距建筑物边缘距离不小于1.5米，接地极坑深1米，边长1米。接地极顶端地面0.8米，在砸入时接地极顶端要用特制的接地极帽子加以保护，以防接地极顶端...
