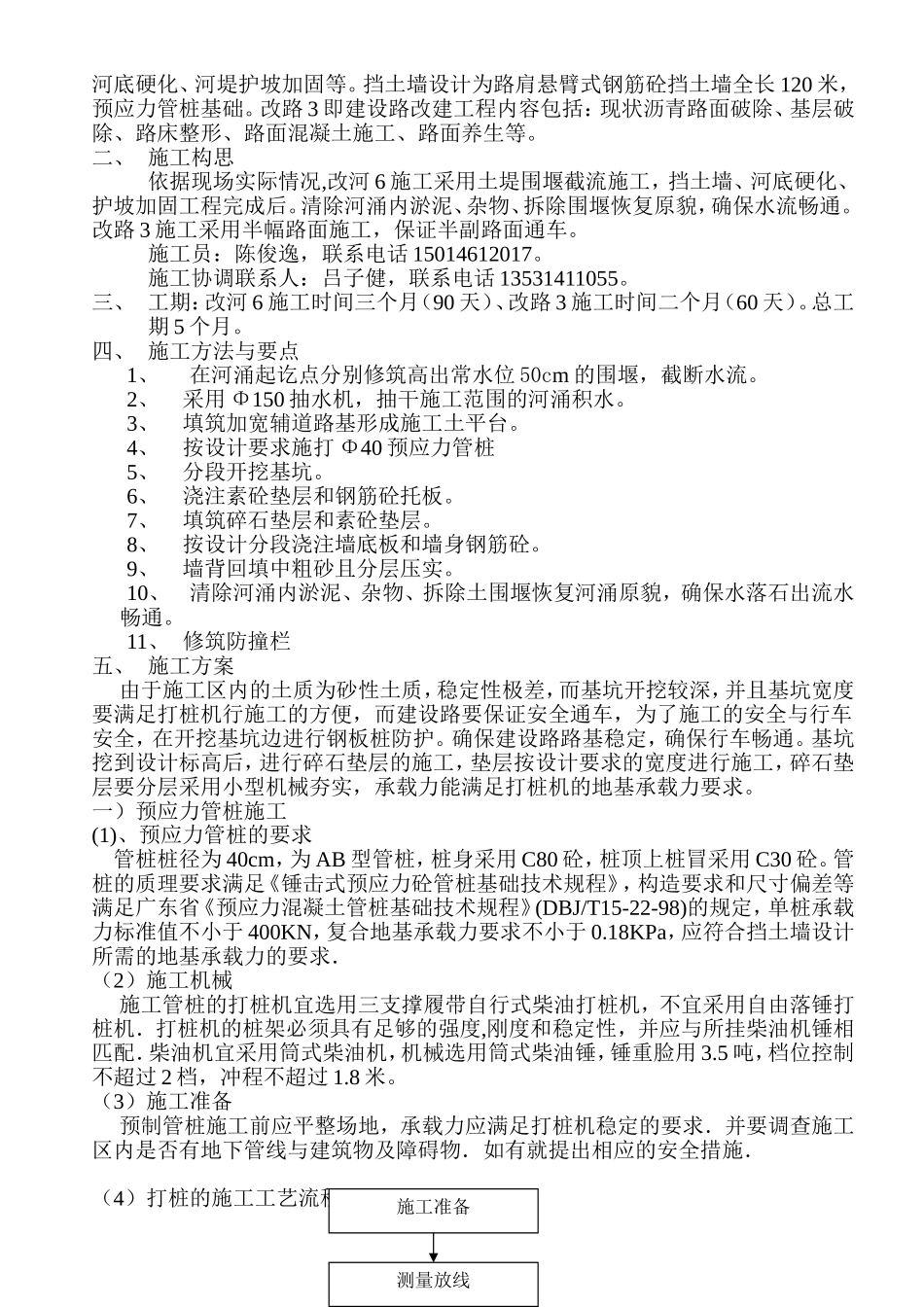

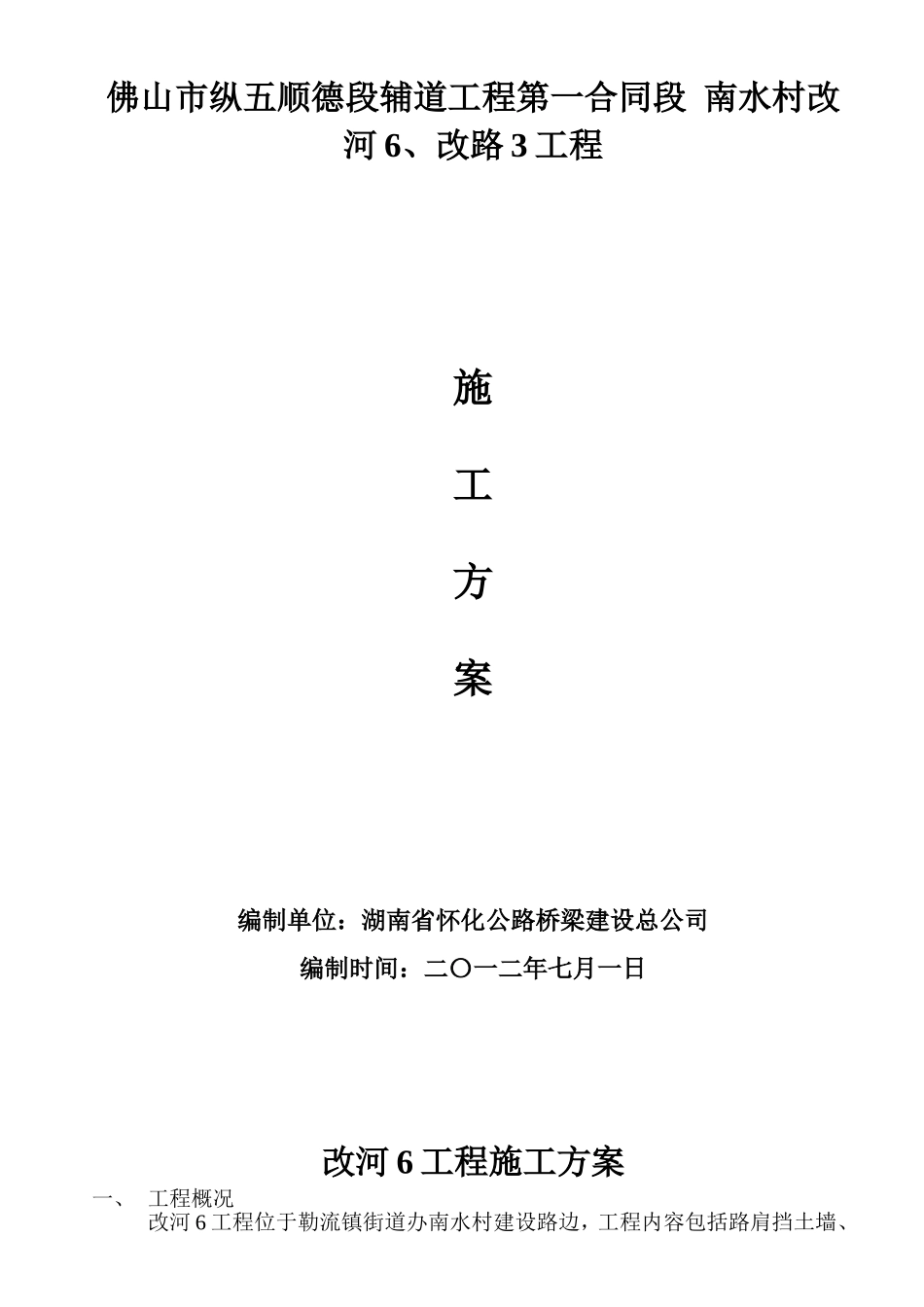

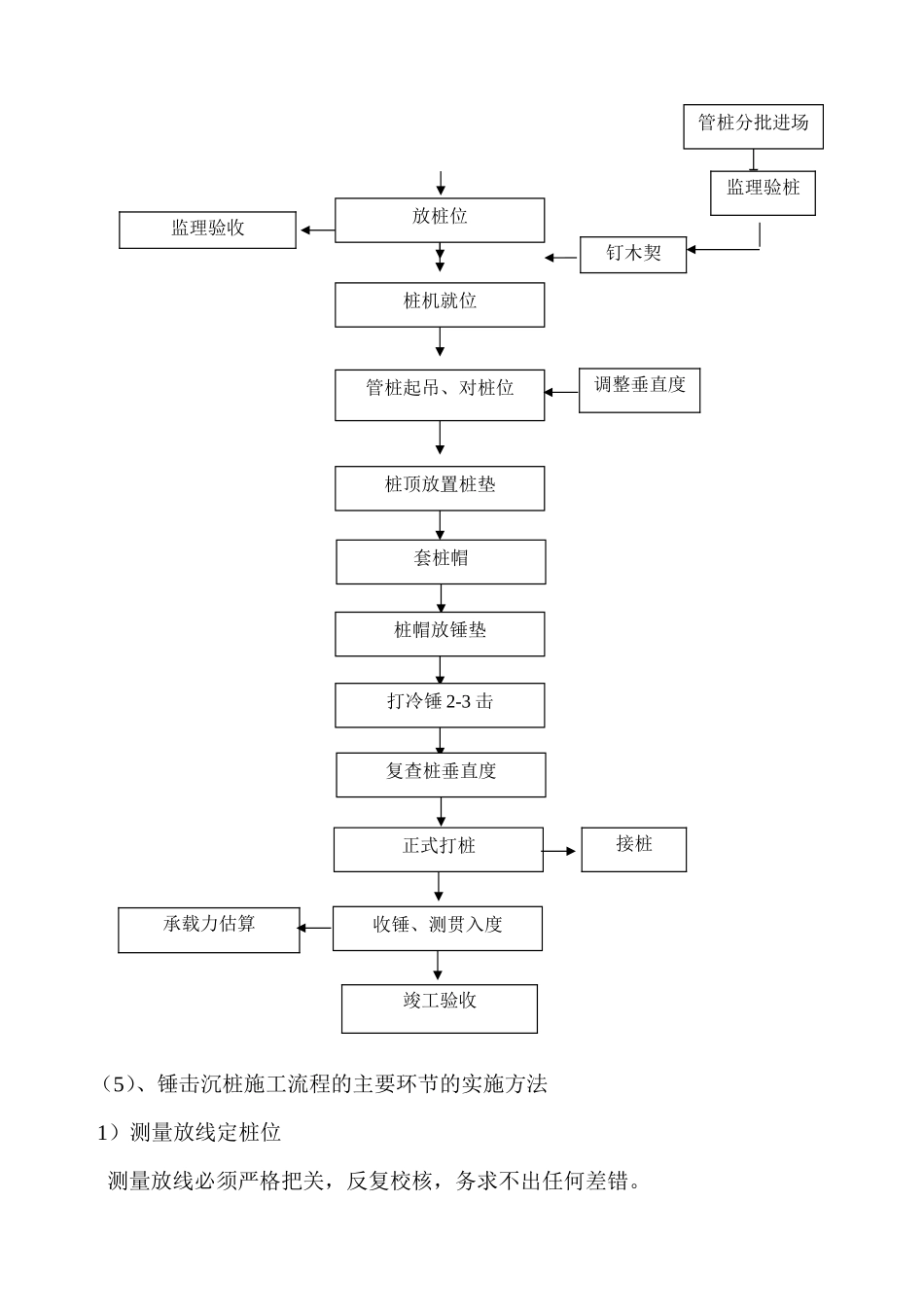

佛山市纵五顺德段辅道工程第一合同段南水村改河6、改路3工程施工方案编制单位：湖南省怀化公路桥梁建设总公司编制时间：二〇一二年七月一日改河6工程施工方案一、工程概况改河6工程位于勒流镇街道办南水村建设路边，工程内容包括路肩挡土墙、河底硬化、河堤护坡加固等。挡土墙设计为路肩悬臂式钢筋砼挡土墙全长120米，预应力管桩基础。改路3即建设路改建工程内容包括：现状沥青路面破除、基层破除、路床整形、路面混凝土施工、路面养生等。二、施工构思依据现场实际情况,改河6施工采用土堤围堰截流施工，挡土墙、河底硬化、护坡加固工程完成后。清除河涌内淤泥、杂物、拆除围堰恢复原貌，确保水流畅通。改路3施工采用半幅路面施工，保证半副路面通车。施工员：陈俊逸，联系电话15014612017。施工协调联系人：吕子健，联系电话13531411055。三、工期：改河6施工时间三个月（90天）、改路3施工时间二个月（60天）。总工期5个月。四、施工方法与要点1、在河涌起讫点分别修筑高出常水位50cm的围堰，截断水流。2、采用Φ150抽水机，抽干施工范围的河涌积水。3、填筑加宽辅道路基形成施工土平台。4、按设计要求施打Φ40预应力管桩5、分段开挖基坑。6、浇注素砼垫层和钢筋砼托板。7、填筑碎石垫层和素砼垫层。8、按设计分段浇注墙底板和墙身钢筋砼。9、墙背回填中粗砂且分层压实。10、清除河涌内淤泥、杂物、拆除土围堰恢复河涌原貌，确保水落石出流水畅通。11、修筑防撞栏五、施工方案由于施工区内的土质为砂性土质，稳定性极差，而基坑开挖较深，并且基坑宽度要满足打桩机行施工的方便，而建设路要保证安全通车，为了施工的安全与行车安全，在开挖基坑边进行钢板桩防护。确保建设路路基稳定，确保行车畅通。基坑挖到设计标高后，进行碎石垫层的施工，垫层按设计要求的宽度进行施工，碎石垫层要分层采用小型机械夯实，承载力能满足打桩机的地基承载力要求。一）预应力管桩施工(1)、预应力管桩的要求管桩桩径为40cm，为AB型管桩，桩身采用C80砼，桩顶上桩冒采用C30砼。管桩的质理要求满足《锤击式预应力砼管桩基础技术规程》，构造要求和尺寸偏差等满足广东省《预应力混凝土管桩基础技术规程》(DBJ/T15-22-98)的规定，单桩承载力标准值不小于400KN，复合地基承载力要求不小于0.18KPa，应符合挡土墙设计所需的地基承载力的要求．（2）施工机械施工管桩的打桩机宜选用三支撑履带自行式柴油打桩机，不宜采用自由落锤打桩机．打桩机的桩架必须具有足够的强度,刚度和稳定性，并应与所挂柴油机锤相匹配．柴油机宜采用筒式柴油机，机械选用筒式柴油锤，锤重脸用3.5吨，档位控制不超过2档，冲程不超过1.8米。（3）施工准备预制管桩施工前应平整场地，承载力应满足打桩机稳定的要求．并要调查施工区内是否有地下管线与建筑物及障碍物．如有就提出相应的安全措施．（4）打桩的施工工艺流程施工准备测量放线（5）、锤击沉桩施工流程的主要环节的实施方法1）测量放线定桩位测量放线必须严格把关，反复校核，务求不出任何差错。竣工验收放桩位桩机就位监理验收管桩起吊、对桩位桩顶放置桩垫套桩帽桩帽放锤垫打冷锤2-3击复查桩垂直度正式打桩收锤、测贯入度承载力估算接桩管桩分批进场监理验桩钉木契调整垂直度首先要根据设计图纸进行室内计算，对建设单位提供的水准点和控制点进行校对，在图纸上标明。然后利用全站仪进行精确测量放线，复核基准水准点和控制点，并根据施工现场的具体情况定出控制网，并将复核结果和自己设立的控制网交监理审核。如监理审核通过，则今后的测量放线均按复核结果及控制网进行。如未获监理认可，则需继续复核，直至监理审核通过为止，并以监理最终审核通过结果作为施工放线测量的依据。经过监理认可的控制点和水准点要用水泥砂浆固定或在其四周用砖堆砌以严加保护，防止发生偏位和变形。根据复核控制网计算出每条桩桩中坐标并利用经纬仪放出桩位。测量放出桩位后，用30CM长ф10钢筋在桩位位置打入土中，钢筋中上部用两道红绳绑扎牢固，留出约30CM长红绳在地面，施工时根据红绳即可找到精确的桩位，以防止错、漏施工。对将要施工的桩位用石灰粉按桩径大小划一个圆圈，桩位放...
