热断桥型材计算方法VIP免费

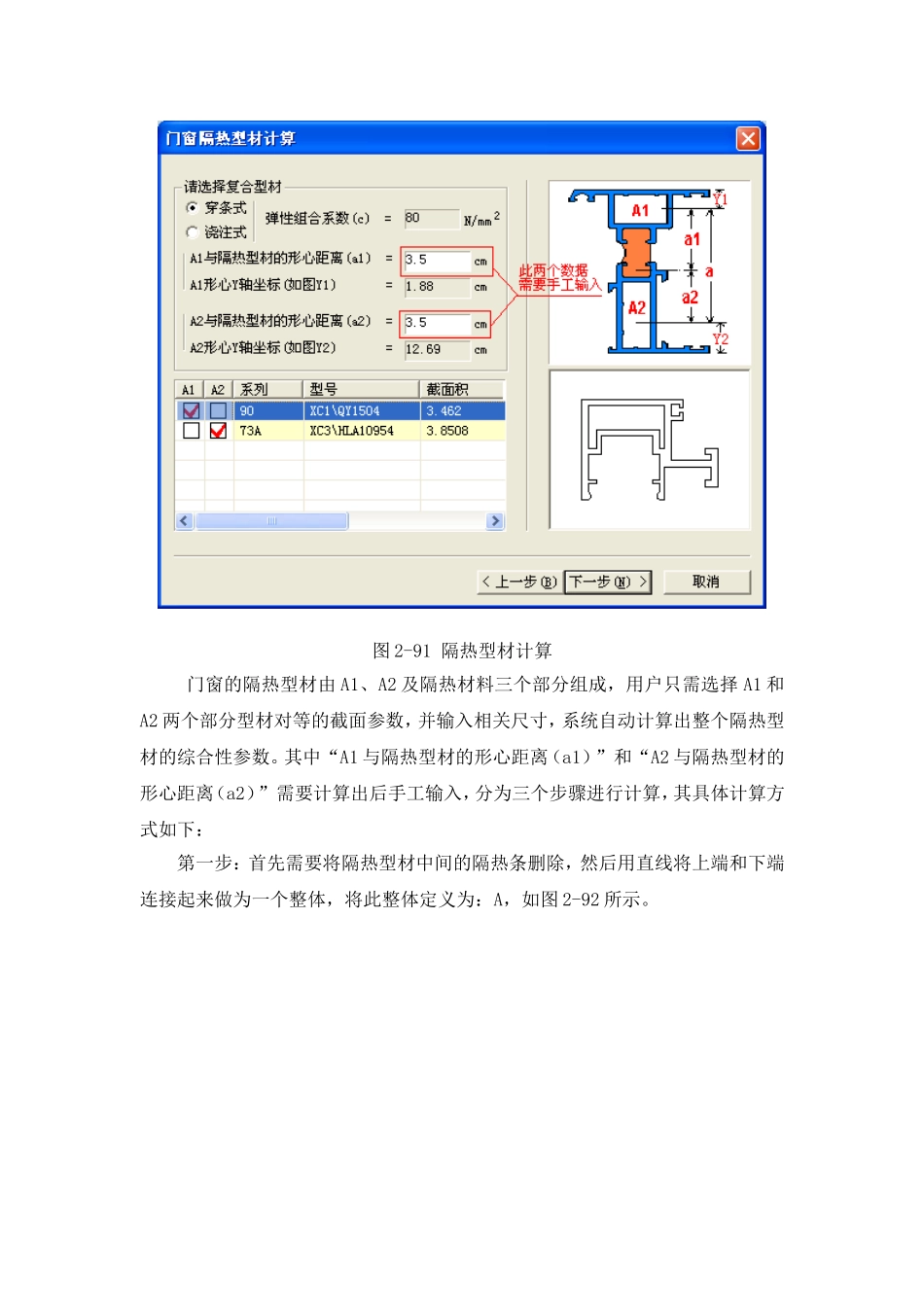

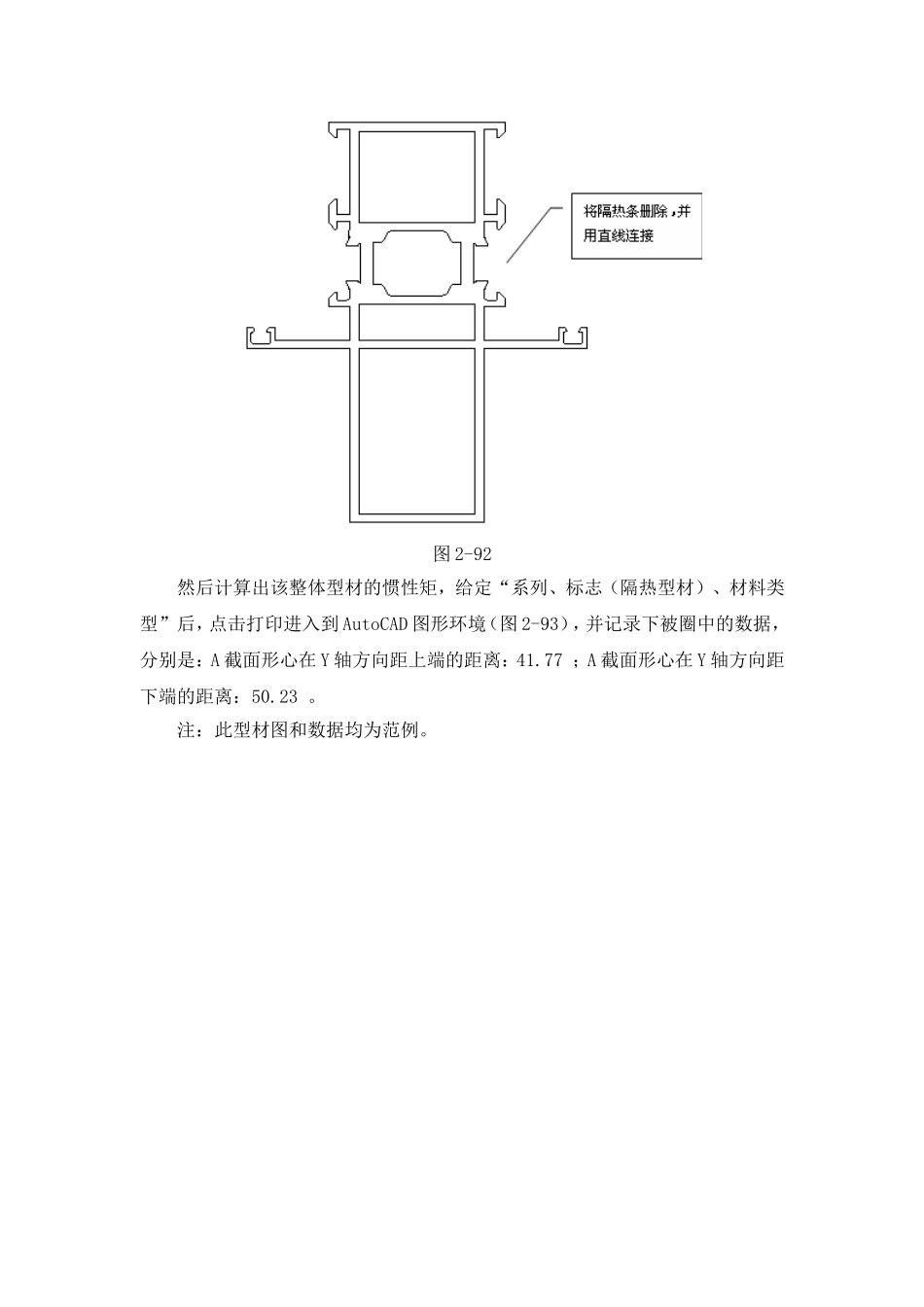

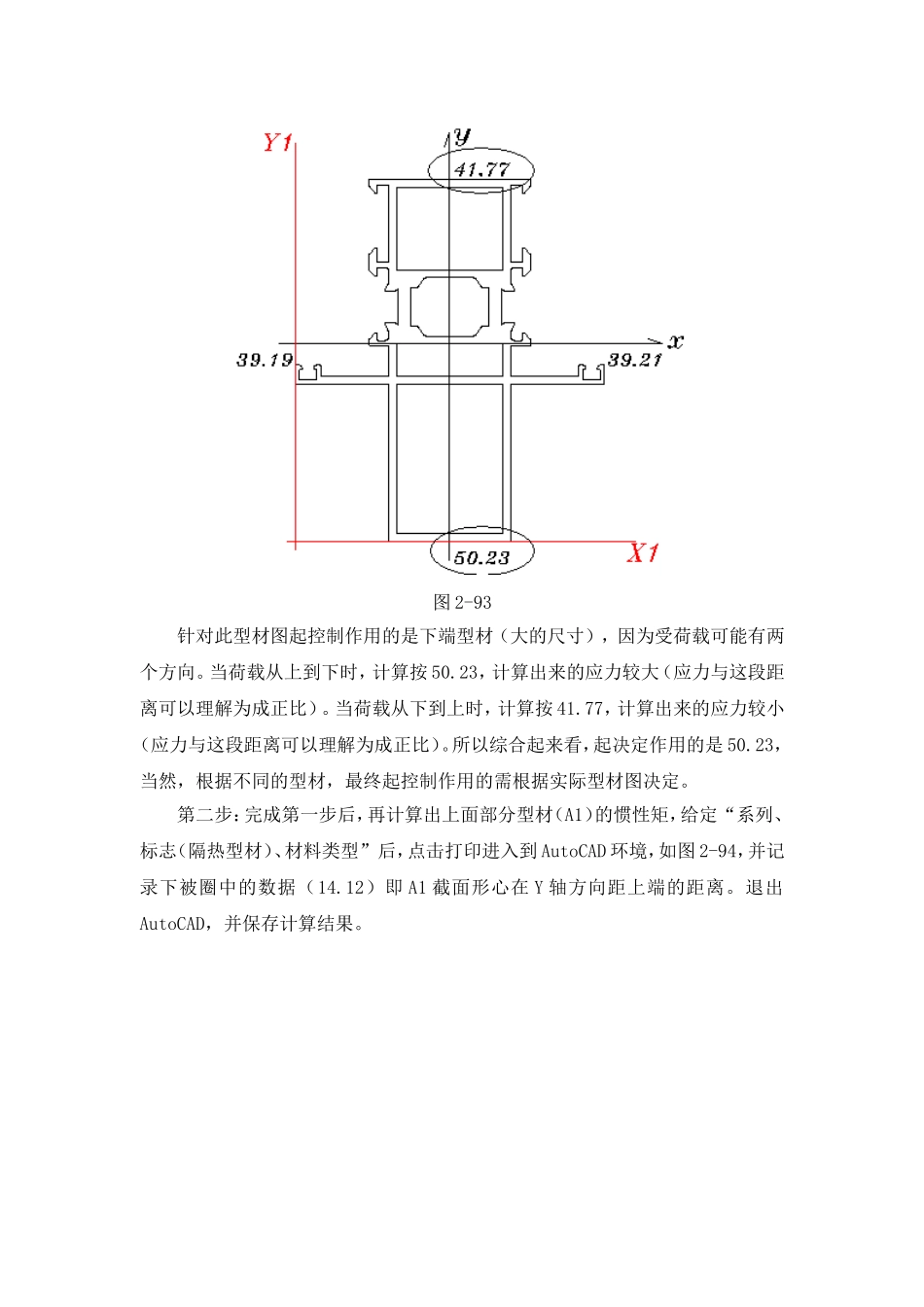

图2-91隔热型材计算门窗的隔热型材由A1、A2及隔热材料三个部分组成，用户只需选择A1和A2两个部分型材对等的截面参数，并输入相关尺寸，系统自动计算出整个隔热型材的综合性参数。其中“A1与隔热型材的形心距离（a1）”和“A2与隔热型材的形心距离（a2）”需要计算出后手工输入，分为三个步骤进行计算，其具体计算方式如下：第一步：首先需要将隔热型材中间的隔热条删除，然后用直线将上端和下端连接起来做为一个整体，将此整体定义为：A，如图2-92所示。图2-92然后计算出该整体型材的惯性矩，给定“系列、标志（隔热型材）、材料类型”后，点击打印进入到AutoCAD图形环境（图2-93），并记录下被圈中的数据，分别是：A截面形心在Y轴方向距上端的距离：41.77；A截面形心在Y轴方向距下端的距离：50.23。注：此型材图和数据均为范例。图2-93针对此型材图起控制作用的是下端型材（大的尺寸），因为受荷载可能有两个方向。当荷载从上到下时，计算按50.23，计算出来的应力较大（应力与这段距离可以理解为成正比）。当荷载从下到上时，计算按41.77，计算出来的应力较小（应力与这段距离可以理解为成正比）。所以综合起来看，起决定作用的是50.23，当然，根据不同的型材，最终起控制作用的需根据实际型材图决定。第二步：完成第一步后，再计算出上面部分型材（A1）的惯性矩，给定“系列、标志（隔热型材）、材料类型”后，点击打印进入到AutoCAD环境，如图2-94，并记录下被圈中的数据（14.12）即A1截面形心在Y轴方向距上端的距离。退出AutoCAD，并保存计算结果。图2-94第三步：再计算出下面部分型材（A2）的惯性矩，给定“系列、标志（隔热型材）、材料类型”后，点击打印进入到AutoCAD环境，如图2-94，并记录下被圈中的数据（33.32）即A2截面形心在Y轴方向距下端的距离。退出AutoCAD，并保存计算结果。图2-95当然，用户也可先将2、3步骤计算出来后再计算第1步。目的是要得出相应数据，并保存2、3步骤的计算结果。当以上步骤都操作完毕后，我们便可以计算出“A1与隔热型材的形心距离（a1）”和“A2与隔热型材的形心距离（a2）”的值。我们定义整体型材为A，上面部分型材为A1，下面部分型材为A2，算出A与a1，A与a2的形心距离。计算公式为：A截面形心在Y轴方向距上端的距离—A1截面形心在Y轴方向距上端的距离=A1与隔热型材的形心距离（a1）A截面形心在Y轴方向距下端的距离—A2截面形心在Y轴方向距下端的距离=A2与隔热型材的形心距离（a2）41.77-14.12=27.6550.23-33.32=16.91注：此处计算出的数据所带单位为mm，需要在这一步骤中转换成cm。完成此步骤后进入计算预览界面，如图2-96所示。图2-96隔热型材计算在计算参数预览栏中，用户可对计算结果进行总体浏览，检查各项数据是否都已满足，若发现其中某个结果未能满足要求，可选择上一步重新计算。反之则输出计算结果，如图2-97，此时所有的计算都已完成，生成门窗计算书，为了便于日后查询或打印结果，单击按钮将设计结果保存。
