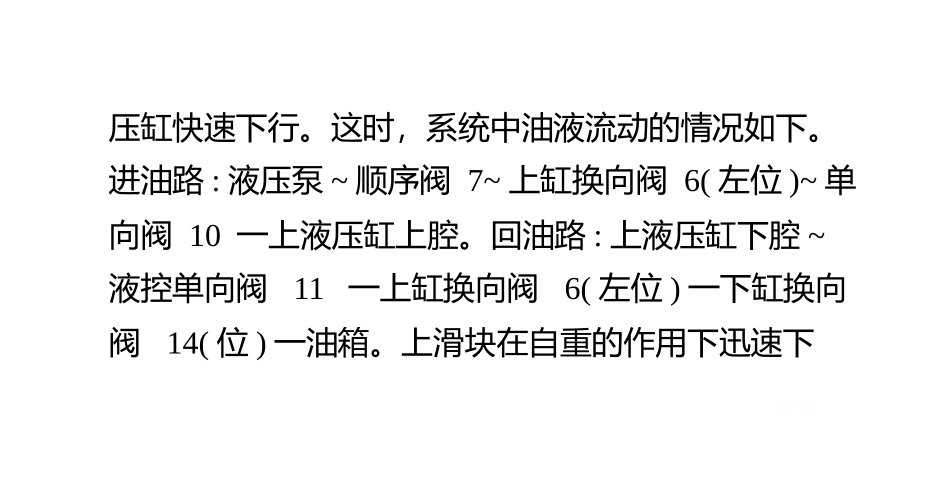

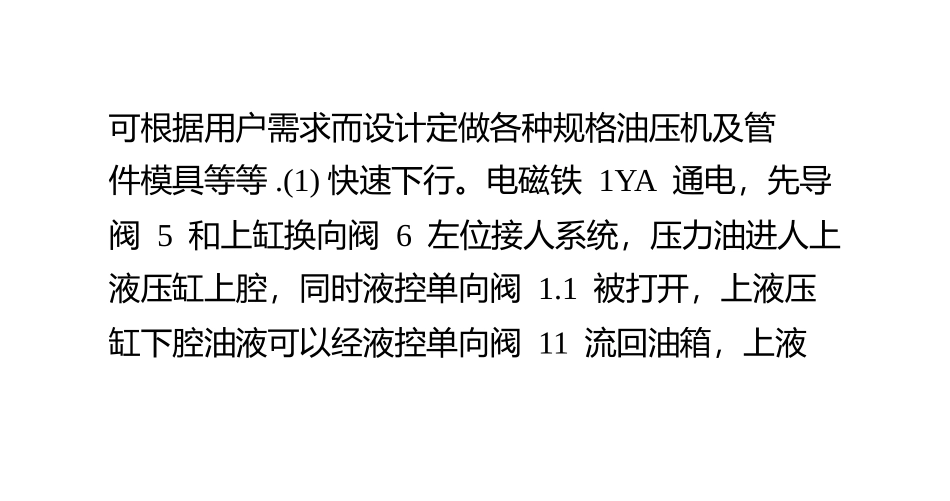

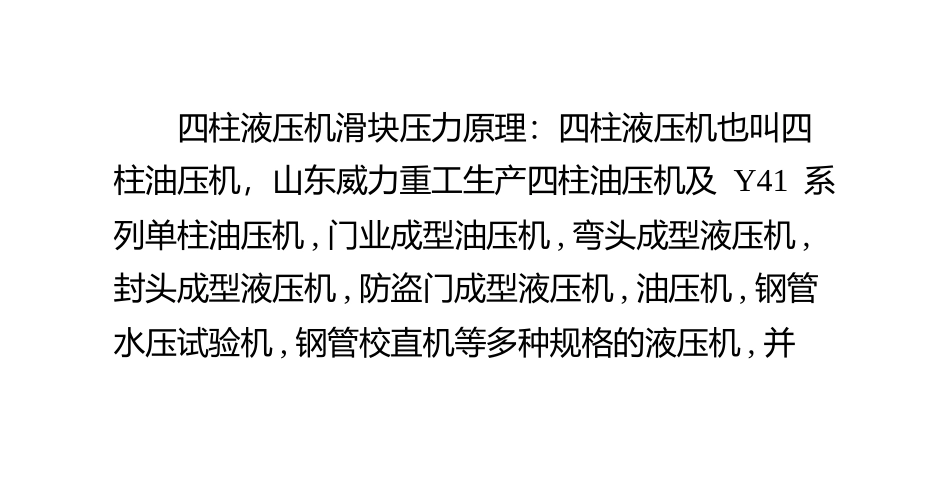

四柱液压机滑块压力原理：四柱液压机也叫四柱油压机，山东威力重工生产四柱油压机及Y41系列单柱油压机,门业成型油压机,弯头成型液压机,封头成型液压机,防盗门成型液压机,油压机,钢管水压试验机,钢管校直机等多种规格的液压机,并可根据用户需求而设计定做各种规格油压机及管件模具等等.(1)快速下行。电磁铁1YA通电，先导阀5和上缸换向阀6左位接人系统，压力油进人上液压缸上腔，同时液控单向阀1.1被打开，上液压缸下腔油液可以经液控单向阀11流回油箱，上液0c57f3e油压机www.zhongrui.net.cn压缸快速下行。这时，系统中油液流动的情况如下。进油路:液压泵~顺序阀7~上缸换向阀6(左位)~单向阀10一上液压缸上腔。回油路:上液压缸下腔~液控单向阀11一上缸换向阀6(左位)一下缸换向阀14(位)一油箱。上滑块在自重的作用下迅速下降。由于液压泵的流量较小，这时油箱中的油经液控单向阀12(也称补油阀)也流人上液压缸上腔进行补油。(2)慢速加压。上滑块开始接触工件后，上液压缸上腔压力升高，使液控单向阀12关闭，加压速度便由液压泵流量来决定，油液的流动情况0c57f3e油压机www.zhongrui.net.cn与快速下行时相同。(3)保压延时。当系统中压力升高到压力继电器9的设定压力时，压力继电器9发出电信号，控制电磁铁IYA断电，先导阀5和上缸换向阀6都处于中位，此时系统进人保压状态。保压时间由电气控制线路中的时间继电器控制。保压时除了液压泵在较低的压力下卸荷外，系统中没有油液流动。液压泵卸荷的油路如下。液压泵~顺序阀7~上液压缸换向阀6(中位)一下液压缸换向阀14(中位)~油箱。(4)快速返回。时间继电器延时到一定的时间后，保压结束，电磁铁2YA通电，0c57f3e油压机www.zhongrui.net.cn先导阀5右位接人系统，释压阀8使上液压缸换向阀6也以右位接人系统(下文说明)。这时，液控单向阀12被打开，上液压缸快速返回。油液的流动情况如下。进油路:液压泵~顺序阀7一上液压缸换向阀6(右位)~液控单向阀11一上液压缸下腔。回油路:上液压缸上腔一液控单向阀12一油箱。(5)原位停止。当上滑块上升至挡块撞上原位行程开关时，电磁铁2YA断电，先导阀5和上液压缸换向阀6都处于中位。这时上液压缸停止不动，液压泵在较低的压力下卸荷。
