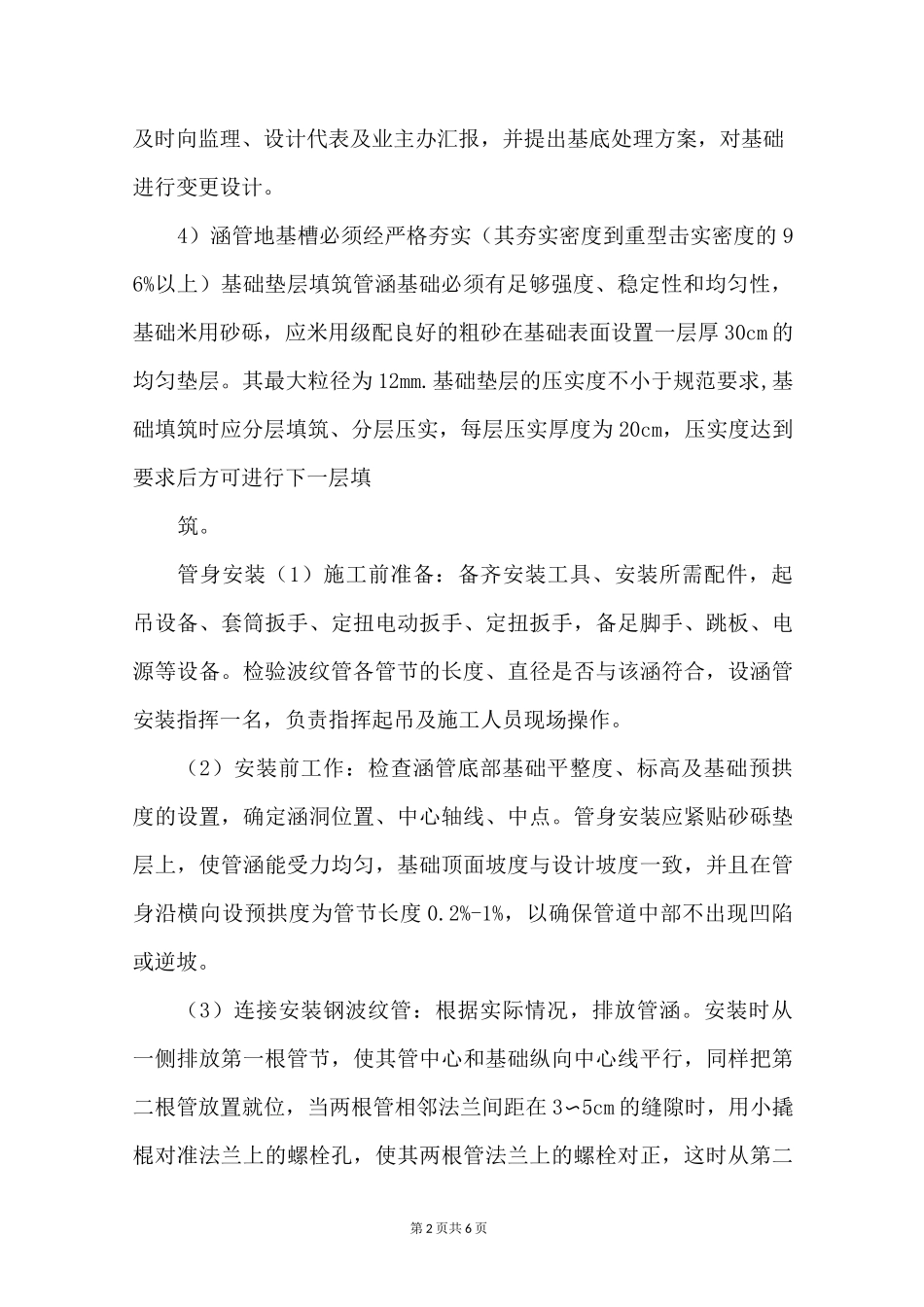

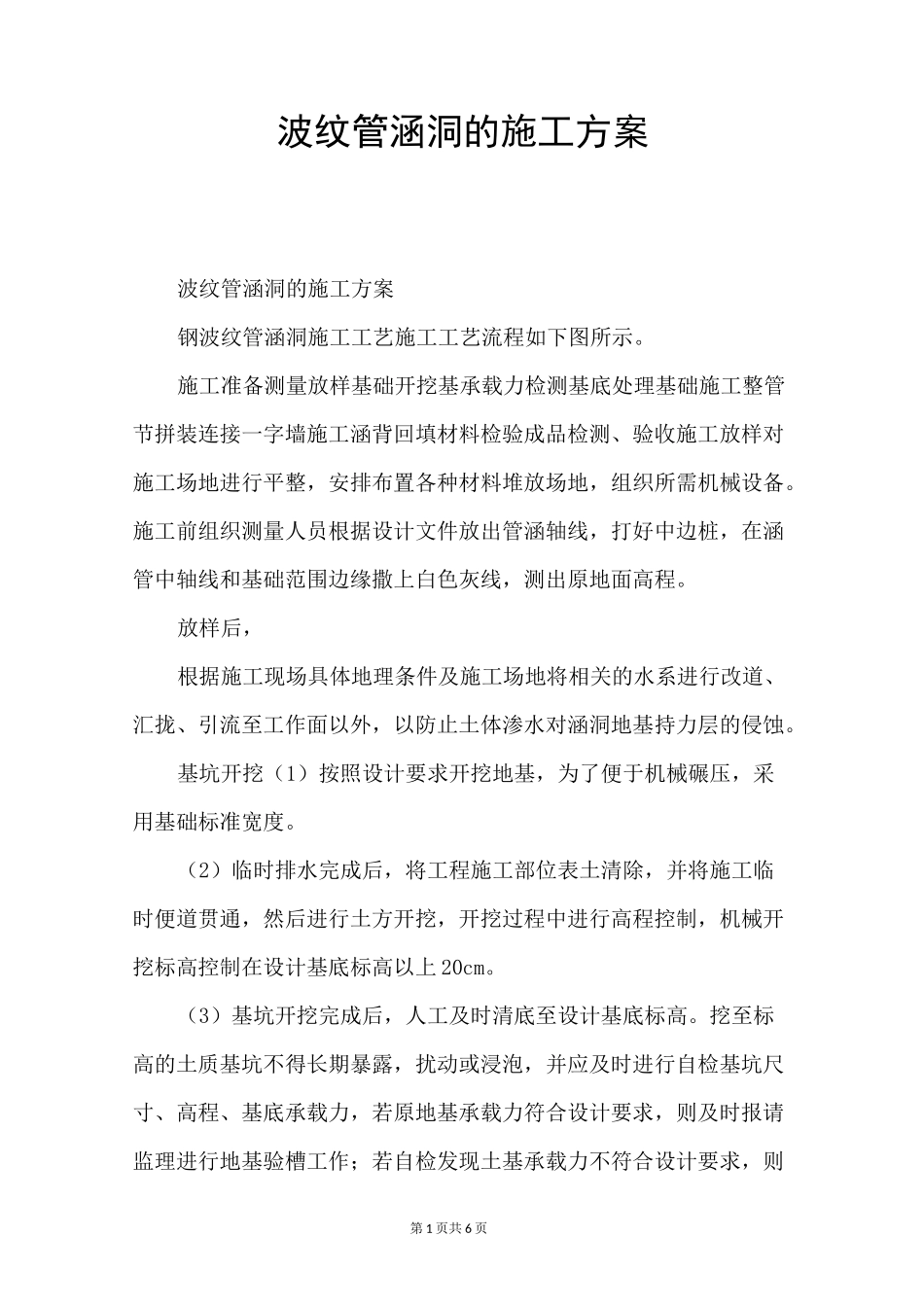

第1页共6页波纹管涵洞的施工方案波纹管涵洞的施工方案钢波纹管涵洞施工工艺施工工艺流程如下图所示。施工准备测量放样基础开挖基承载力检测基底处理基础施工整管节拼装连接一字墙施工涵背回填材料检验成品检测、验收施工放样对施工场地进行平整，安排布置各种材料堆放场地，组织所需机械设备。施工前组织测量人员根据设计文件放出管涵轴线，打好中边桩，在涵管中轴线和基础范围边缘撒上白色灰线，测出原地面高程。放样后，根据施工现场具体地理条件及施工场地将相关的水系进行改道、汇拢、引流至工作面以外，以防止土体渗水对涵洞地基持力层的侵蚀。基坑开挖（1）按照设计要求开挖地基，为了便于机械碾压，采用基础标准宽度。（2）临时排水完成后，将工程施工部位表土清除，并将施工临时便道贯通，然后进行土方开挖，开挖过程中进行高程控制，机械开挖标高控制在设计基底标高以上20cm。（3）基坑开挖完成后，人工及时清底至设计基底标高。挖至标高的土质基坑不得长期暴露，扰动或浸泡，并应及时进行自检基坑尺寸、高程、基底承载力，若原地基承载力符合设计要求，则及时报请监理进行地基验槽工作；若自检发现土基承载力不符合设计要求，则第2页共6页及时向监理、设计代表及业主办汇报，并提出基底处理方案，对基础进行变更设计。4）涵管地基槽必须经严格夯实（其夯实密度到重型击实密度的96%以上）基础垫层填筑管涵基础必须有足够强度、稳定性和均匀性，基础米用砂砾，应米用级配良好的粗砂在基础表面设置一层厚30cm的均匀垫层。其最大粒径为12mm.基础垫层的压实度不小于规范要求,基础填筑时应分层填筑、分层压实，每层压实厚度为20cm，压实度达到要求后方可进行下一层填筑。管身安装（1）施工前准备：备齐安装工具、安装所需配件，起吊设备、套筒扳手、定扭电动扳手、定扭扳手，备足脚手、跳板、电源等设备。检验波纹管各管节的长度、直径是否与该涵符合，设涵管安装指挥一名，负责指挥起吊及施工人员现场操作。（2）安装前工作：检查涵管底部基础平整度、标高及基础预拱度的设置，确定涵洞位置、中心轴线、中点。管身安装应紧贴砂砾垫层上，使管涵能受力均匀，基础顶面坡度与设计坡度一致，并且在管身沿横向设预拱度为管节长度0.2%-1%，以确保管道中部不出现凹陷或逆坡。（3）连接安装钢波纹管：根据实际情况，排放管涵。安装时从一侧排放第一根管节，使其管中心和基础纵向中心线平行，同样把第二根管放置就位，当两根管相邻法兰间距在3〜5cm的缝隙时，用小撬棍对准法兰上的螺栓孔，使其两根管法兰上的螺栓对正，这时从第二第3页共6页节管的另一端用撬杠撬动管节，使其向涵洞纵向平移，当两法兰间距在2cm时，将各个螺栓插入螺孔，套上螺母后，稍初拧，不拧紧螺母。（4）镶密封垫：由于现场地形等原因，有时相邻两法兰之间间距较小，这时用手锤、凿子把两法兰之间凿开大约1cm的缝隙，用螺丝刀把密封垫镶在两法兰之间，有时管节顶部两法兰间距较大，密封垫镶嵌困难，用绑扎丝把密封垫绑在螺栓上固定，然后工人开始对称拧紧螺帽。直至从外观看两法兰之间只有2〜5mm的缝隙即可。（5）拧紧螺母：待全部组装完毕后，再逐个拧紧螺母。每个螺母的扭力矩不得小于135.6N・m，最大不得超过203.4N・m。用机动扳手时，扳时间应持续2s〜5s。此后以此方式依次连接。为保证达到螺栓扭矩的要求值，在回填前随机抽取结构上纵缝2%的螺栓，用定扭扳手，定预紧力扭矩340N.m±70N.m进行抽检试验。如果有一任意试验值超过了给定的扭矩范围，则应抽检纵向和环向接缝所有螺栓的5%。如果上述试验90%以上满足要求，则认定安装是合格的，否则应重新复核，以确定扭矩值是否满足要求。（6）外圈搭接处螺栓拧紧并符合要求后，为防止波形钢板板缝和螺孔处渗水，在钢板连接处和螺栓孔处采用专用密封材料密封，以防波纹板连接处渗水。（7）管壁内外涂沥青：涵管出厂时，涵管及配备附件已经过镀第4页共6页锌处理，其镀锌厚度大于等于63微米，平均厚度84微米，镀锌量不小于600g/m2,在没有盐碱水或有害工业废水浸泡以及涵管内不经常流水的情况下，其镀膜即可防止锈蚀，否则，一般情况下，可在管节内外管壁喷涂乳化沥青...
