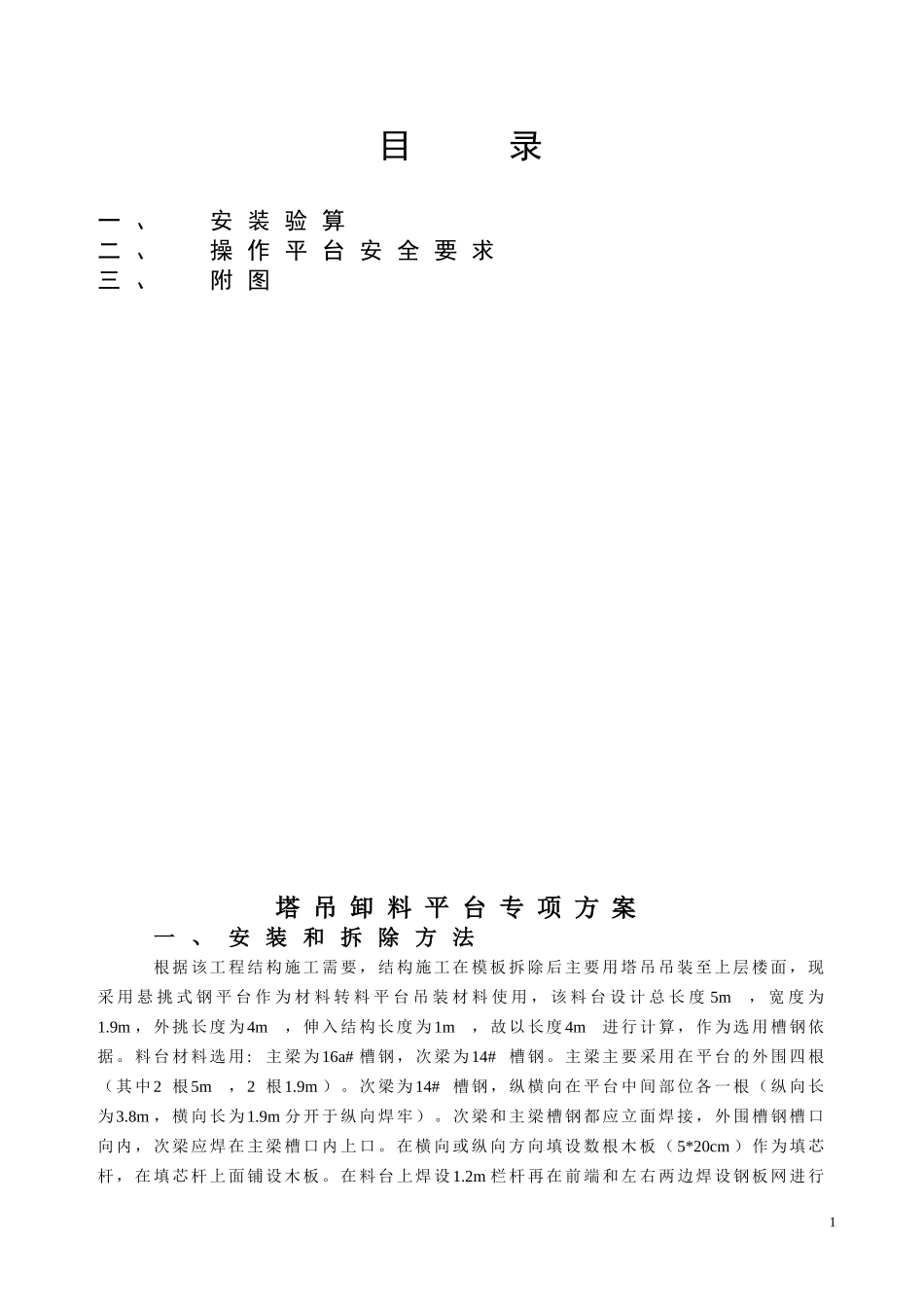

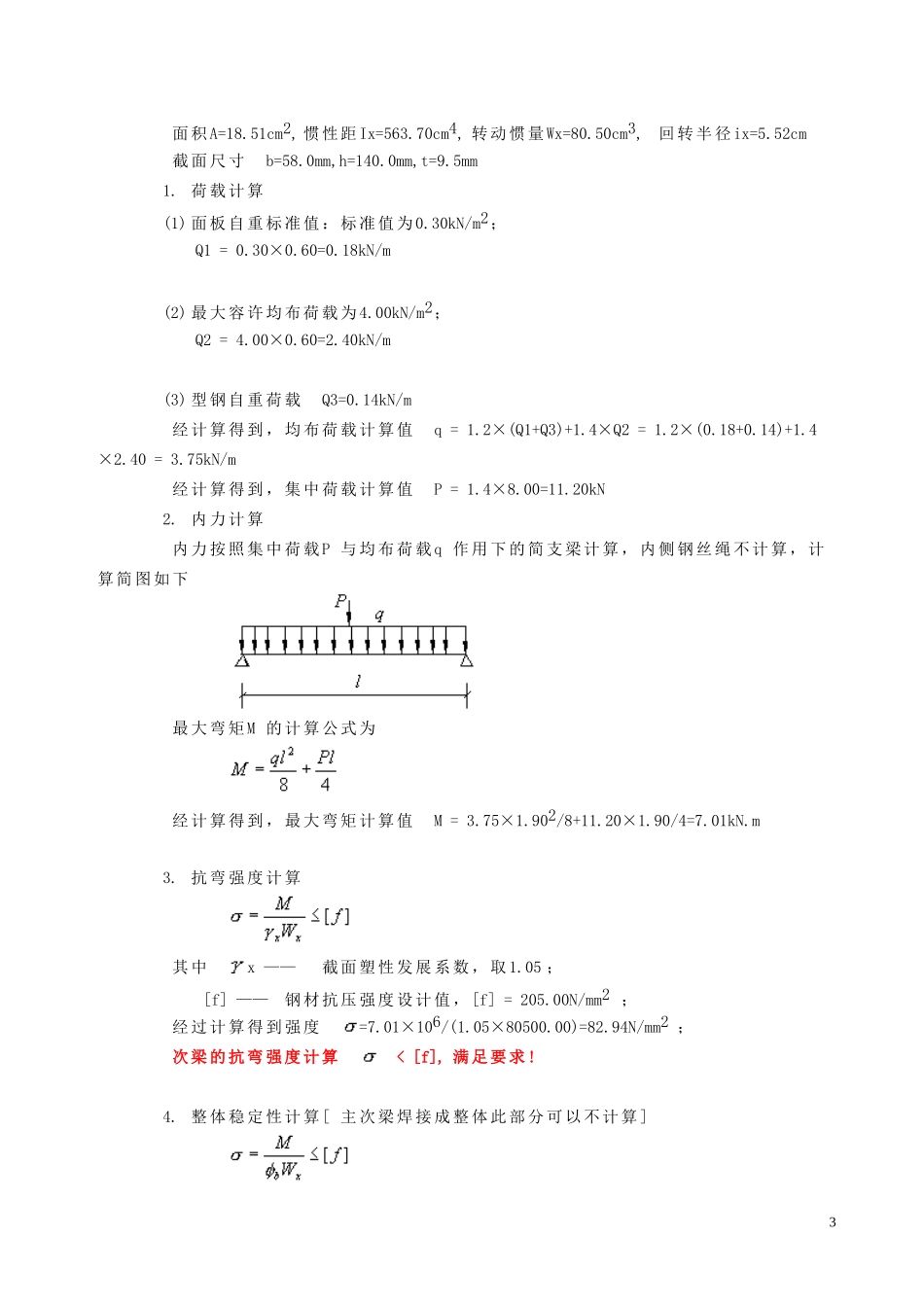

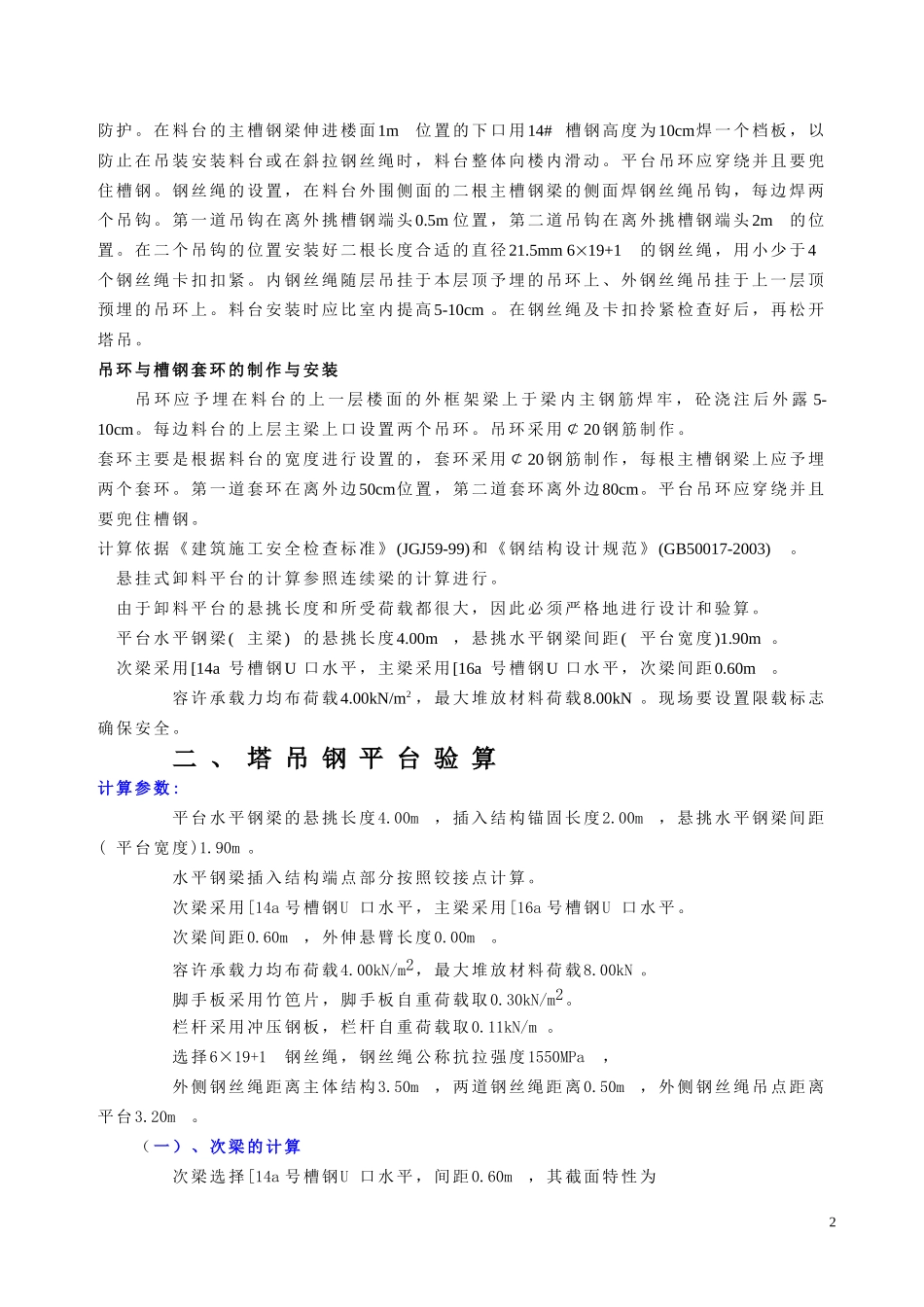

目录一、安装验算二、操作平台安全要求三、附图塔吊卸料平台专项方案一、安装和拆除方法根据该工程结构施工需要，结构施工在模板拆除后主要用塔吊吊装至上层楼面，现采用悬挑式钢平台作为材料转料平台吊装材料使用，该料台设计总长度5m，宽度为1.9m，外挑长度为4m，伸入结构长度为1m，故以长度4m进行计算，作为选用槽钢依据。料台材料选用:主梁为16a#槽钢，次梁为14#槽钢。主梁主要采用在平台的外围四根（其中2根5m，2根1.9m）。次梁为14#槽钢，纵横向在平台中间部位各一根（纵向长为3.8m，横向长为1.9m分开于纵向焊牢）。次梁和主梁槽钢都应立面焊接，外围槽钢槽口向内，次梁应焊在主梁槽口内上口。在横向或纵向方向填设数根木板（5*20cm）作为填芯杆，在填芯杆上面铺设木板。在料台上焊设1.2m栏杆再在前端和左右两边焊设钢板网进行1防护。在料台的主槽钢梁伸进楼面1m位置的下口用14#槽钢高度为10cm焊一个档板，以防止在吊装安装料台或在斜拉钢丝绳时，料台整体向楼内滑动。平台吊环应穿绕并且要兜住槽钢。钢丝绳的设置，在料台外围侧面的二根主槽钢梁的侧面焊钢丝绳吊钩，每边焊两个吊钩。第一道吊钩在离外挑槽钢端头0.5m位置，第二道吊钩在离外挑槽钢端头2m的位置。在二个吊钩的位置安装好二根长度合适的直径21.5mm619+1的钢丝绳，用小少于4个钢丝绳卡扣扣紧。内钢丝绳随层吊挂于本层顶予埋的吊环上、外钢丝绳吊挂于上一层顶预埋的吊环上。料台安装时应比室内提高5-10cm。在钢丝绳及卡扣拎紧检查好后，再松开塔吊。吊环与槽钢套环的制作与安装吊环应予埋在料台的上一层楼面的外框架梁上于梁内主钢筋焊牢，砼浇注后外露5-10cm。每边料台的上层主梁上口设置两个吊环。吊环采用￠20钢筋制作。套环主要是根据料台的宽度进行设置的，套环采用￠20钢筋制作，每根主槽钢梁上应予埋两个套环。第一道套环在离外边50cm位置，第二道套环离外边80cm。平台吊环应穿绕并且要兜住槽钢。计算依据《建筑施工安全检查标准》(JGJ59-99)和《钢结构设计规范》(GB50017-2003)。悬挂式卸料平台的计算参照连续梁的计算进行。由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。平台水平钢梁(主梁)的悬挑长度4.00m，悬挑水平钢梁间距(平台宽度)1.90m。次梁采用[14a号槽钢U口水平，主梁采用[16a号槽钢U口水平，次梁间距0.60m。容许承载力均布荷载4.00kN/m2，最大堆放材料荷载8.00kN。现场要设置限载标志确保安全。二、塔吊钢平台验算计算参数:平台水平钢梁的悬挑长度4.00m，插入结构锚固长度2.00m，悬挑水平钢梁间距(平台宽度)1.90m。水平钢梁插入结构端点部分按照铰接点计算。次梁采用[14a号槽钢U口水平，主梁采用[16a号槽钢U口水平。次梁间距0.60m，外伸悬臂长度0.00m。容许承载力均布荷载4.00kN/m2，最大堆放材料荷载8.00kN。脚手板采用竹笆片，脚手板自重荷载取0.30kN/m2。栏杆采用冲压钢板，栏杆自重荷载取0.11kN/m。选择6×19+1钢丝绳，钢丝绳公称抗拉强度1550MPa，外侧钢丝绳距离主体结构3.50m，两道钢丝绳距离0.50m，外侧钢丝绳吊点距离平台3.20m。（一）、次梁的计算次梁选择[14a号槽钢U口水平，间距0.60m，其截面特性为2面积A=18.51cm2,惯性距Ix=563.70cm4,转动惯量Wx=80.50cm3,回转半径ix=5.52cm截面尺寸b=58.0mm,h=140.0mm,t=9.5mm1.荷载计算(1)面板自重标准值：标准值为0.30kN/m2；Q1=0.30×0.60=0.18kN/m(2)最大容许均布荷载为4.00kN/m2；Q2=4.00×0.60=2.40kN/m(3)型钢自重荷载Q3=0.14kN/m经计算得到，均布荷载计算值q=1.2×(Q1+Q3)+1.4×Q2=1.2×(0.18+0.14)+1.4×2.40=3.75kN/m经计算得到，集中荷载计算值P=1.4×8.00=11.20kN2.内力计算内力按照集中荷载P与均布荷载q作用下的简支梁计算，内侧钢丝绳不计算，计算简图如下最大弯矩M的计算公式为经计算得到，最大弯矩计算值M=3.75×1.902/8+11.20×1.90/4=7.01kN.m3.抗弯强度计算其中x——截面塑性发展系数，取1.05；[f]——钢材抗压强度设计值，[f]=205.00N/mm2；经过计算得到强度=7.01×106/(1.05×80500.00)=82.94N/mm2；次梁的抗弯强度计算<[f],满足要求!4.整体稳定性计算[主次梁焊接成整体此部分可以不计算]3其...
