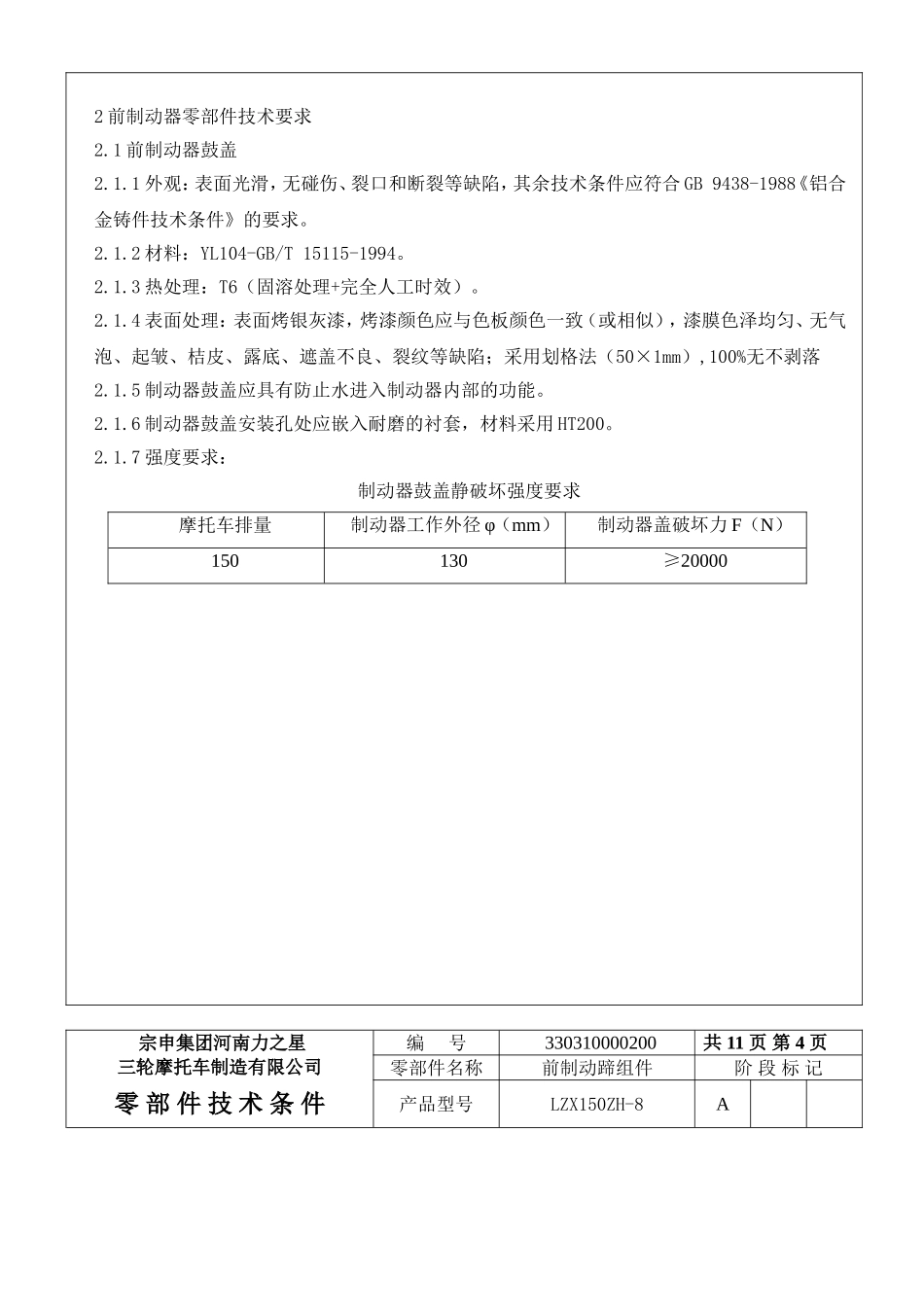

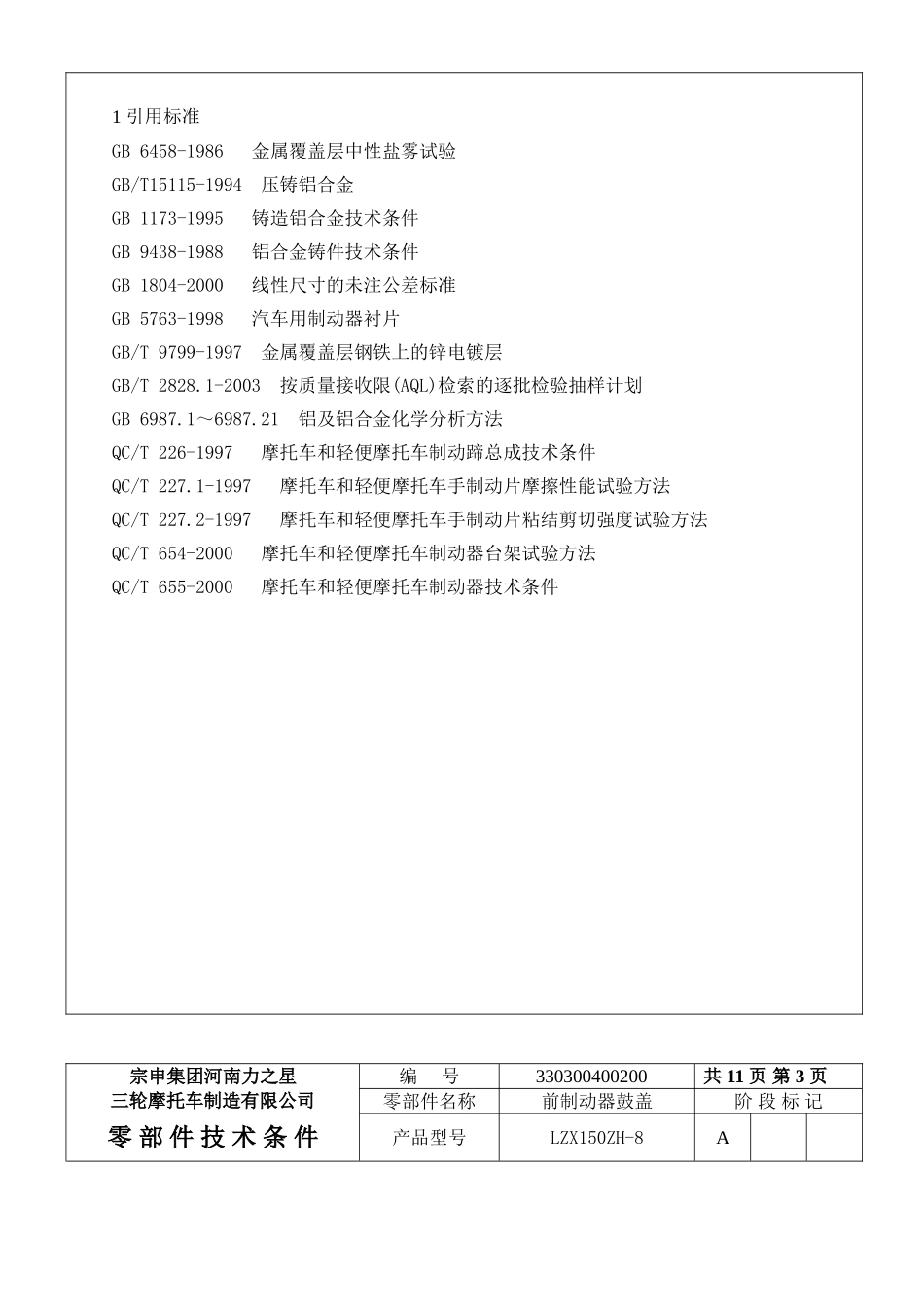

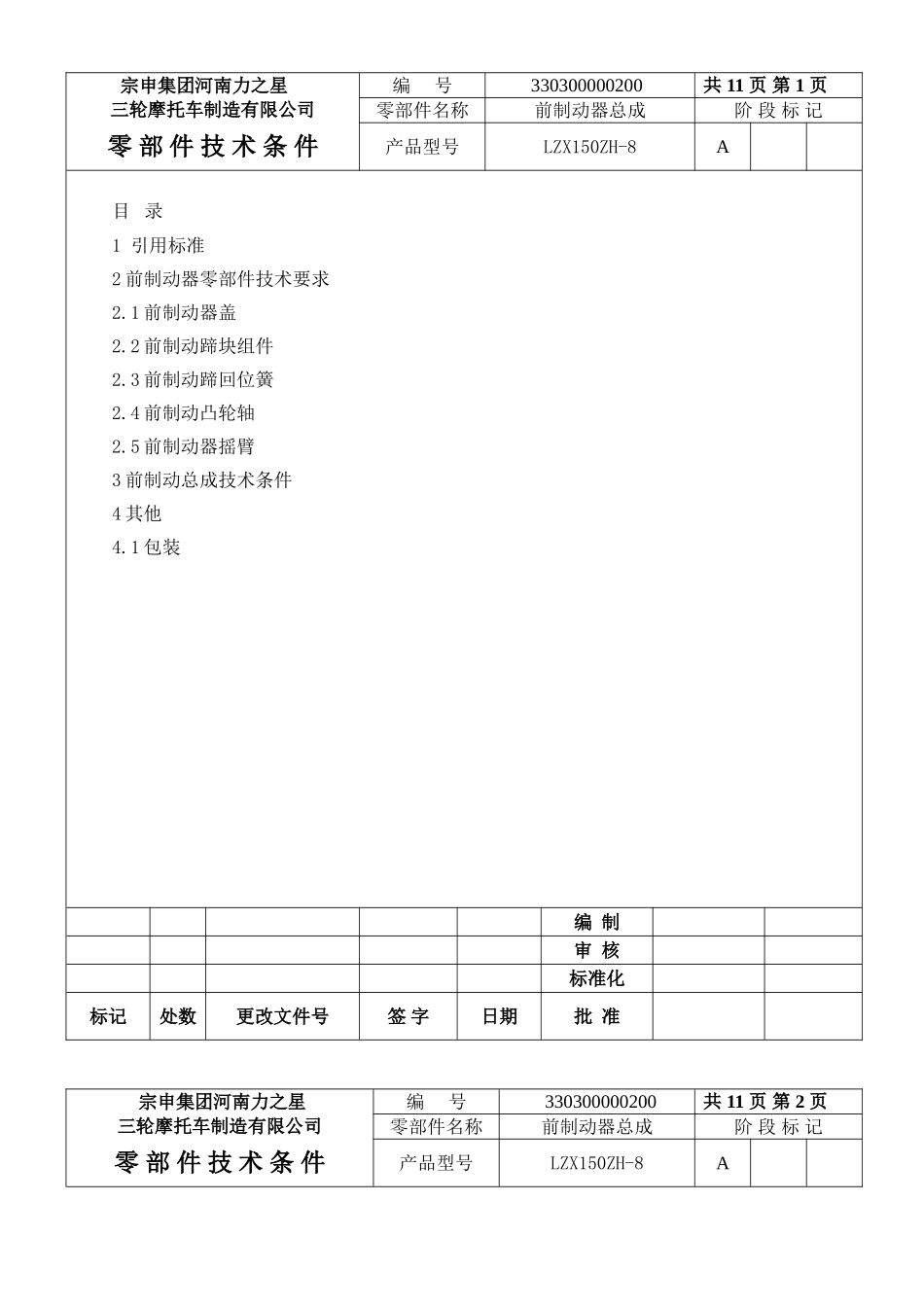

宗申集团河南力之星三轮摩托车制造有限公司零部件技术条件编号330300000200共11页第1页零部件名称前制动器总成阶段标记产品型号LZX150ZH-8A目录1引用标准2前制动器零部件技术要求2.1前制动器盖2.2前制动蹄块组件2.3前制动蹄回位簧2.4前制动凸轮轴2.5前制动器摇臂3前制动总成技术条件4其他4.1包装编制审核标准化标记处数更改文件号签字日期批准宗申集团河南力之星三轮摩托车制造有限公司零部件技术条件编号330300000200共11页第2页零部件名称前制动器总成阶段标记产品型号LZX150ZH-8A1引用标准GB6458-1986金属覆盖层中性盐雾试验GB/T15115-1994压铸铝合金GB1173-1995铸造铝合金技术条件GB9438-1988铝合金铸件技术条件GB1804-2000线性尺寸的未注公差标准GB5763-1998汽车用制动器衬片GB/T9799-1997金属覆盖层钢铁上的锌电镀层GB/T2828.1-2003按质量接收限(AQL)检索的逐批检验抽样计划GB6987.1～6987.21铝及铝合金化学分析方法QC/T226-1997摩托车和轻便摩托车制动蹄总成技术条件QC/T227.1-1997摩托车和轻便摩托车手制动片摩擦性能试验方法QC/T227.2-1997摩托车和轻便摩托车手制动片粘结剪切强度试验方法QC/T654-2000摩托车和轻便摩托车制动器台架试验方法QC/T655-2000摩托车和轻便摩托车制动器技术条件宗申集团河南力之星三轮摩托车制造有限公司零部件技术条件编号330300400200共11页第3页零部件名称前制动器鼓盖阶段标记产品型号LZX150ZH-8A2前制动器零部件技术要求2.1前制动器鼓盖2.1.1外观：表面光滑，无碰伤、裂口和断裂等缺陷，其余技术条件应符合GB9438-1988《铝合金铸件技术条件》的要求。2.1.2材料：YL104-GB/T15115-1994。2.1.3热处理：T6（固溶处理+完全人工时效）。2.1.4表面处理：表面烤银灰漆，烤漆颜色应与色板颜色一致（或相似），漆膜色泽均匀、无气泡、起皱、桔皮、露底、遮盖不良、裂纹等缺陷；采用划格法（50×1mm）,100%无不剥落2.1.5制动器鼓盖应具有防止水进入制动器内部的功能。2.1.6制动器鼓盖安装孔处应嵌入耐磨的衬套，材料采用HT200。2.1.7强度要求：制动器鼓盖静破坏强度要求摩托车排量制动器工作外径φ（mm）制动器盖破坏力F（N）150130≥20000宗申集团河南力之星三轮摩托车制造有限公司零部件技术条件编号330310000200共11页第4页零部件名称前制动蹄组件阶段标记产品型号LZX150ZH-8A2.2前制动蹄块组件2.2.1前制动蹄块：2.2.1.1外观：蹄块表面光整，不应有裂纹、欠铸和穿透性缺陷，且表面高低不平的偏差不得超过规定尺寸偏差。2.2.1.2材质要求：ZL101A-GB11732.2.1.3热处理：T6（固溶处理+完全人工时效）。2.2.1.4表面处理：表面需进行钝化处理。2.2.1.5蹄块表面质量应符合下表的规定：序号缺陷种类技术要求1顶杆痕迹凹入不大于0.4mm，凸出不大于0.2mm2冷隔弹簧孔边缘5mm内（指缺陷流向的展开长度）不允许出现，其余部位允许有一处，其长度不大于3mm3有色斑迹不超过表面积15％4气泡直径不大于3mm，数量不多于一个，且离铸件边缘不小于3mm5网状毛刺高度不大于0.1mm6凹陷深度不大于0.1mm7擦伤深度不大于0.1mm2.2.1.6铸件的浇口、飞边、溢流口、隔皮等应清除干净。清理铸件（折断浇口和溢流槽）造成的缺损，其深度应不大于0.5mm，长度应不大于5mm。2.2.1.7蹄块内部质量应良好，其断面金相组织晶粒应均匀细密，不得有夹渣、疏松和直径大于1mm的气孔，直径小于1mm的气孔应不多于2个，且间距应不小于10mm。2.2.1.8蹄块强度要求：符合《摩托车和轻便摩托车鼓式制动器通用技术条件》的要求。前制动蹄块静破坏强度要求摩托车排量制动器工作外径φ（mm）前制动蹄块破坏力F（N）150130≥20000宗申集团河南力之星三轮摩托车制造有限公司编号330310000200共11页第5页零部件名称前制动蹄组件阶段标记零部件技术条件产品型号LZX150ZH-8A2.2.2制动片2.2.2.1外观：表面清洁干净，不应有油污、异物等，非粘接面应无余胶，制动片不应有龟裂、伤痕、凹凸不平等缺陷。2.2.2.2材质要求：无石棉摩擦材料。2.2.2.3厚度：4mm。2.2.2.4摩擦片的性能要求：2.2.2.4.1材料应该具有足够而稳定的摩擦系数(0.25～0.6)。2.2.2.4.2材料具有较好的耐磨性(满足7000公里路试不更换摩擦片)。2.2....
