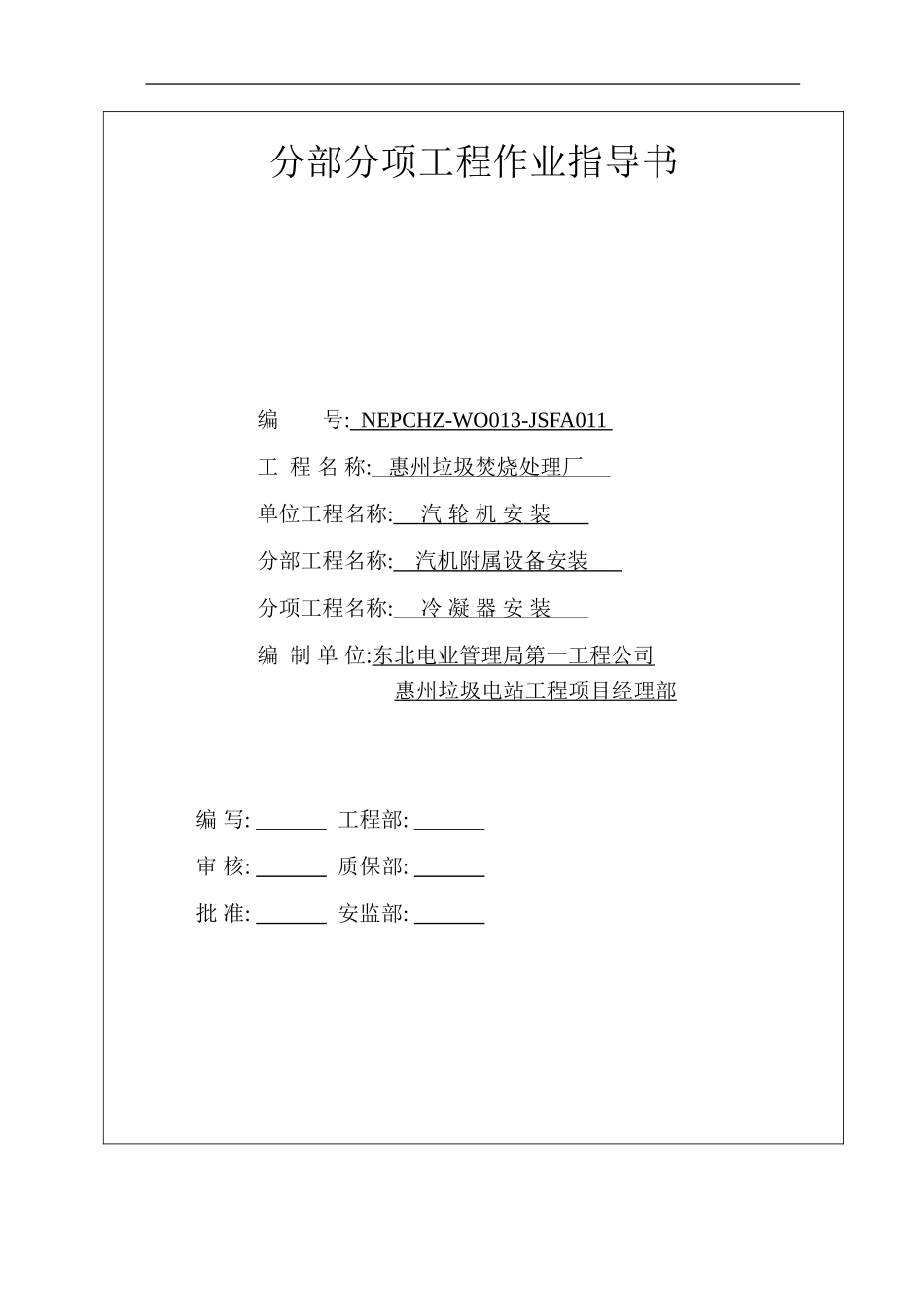

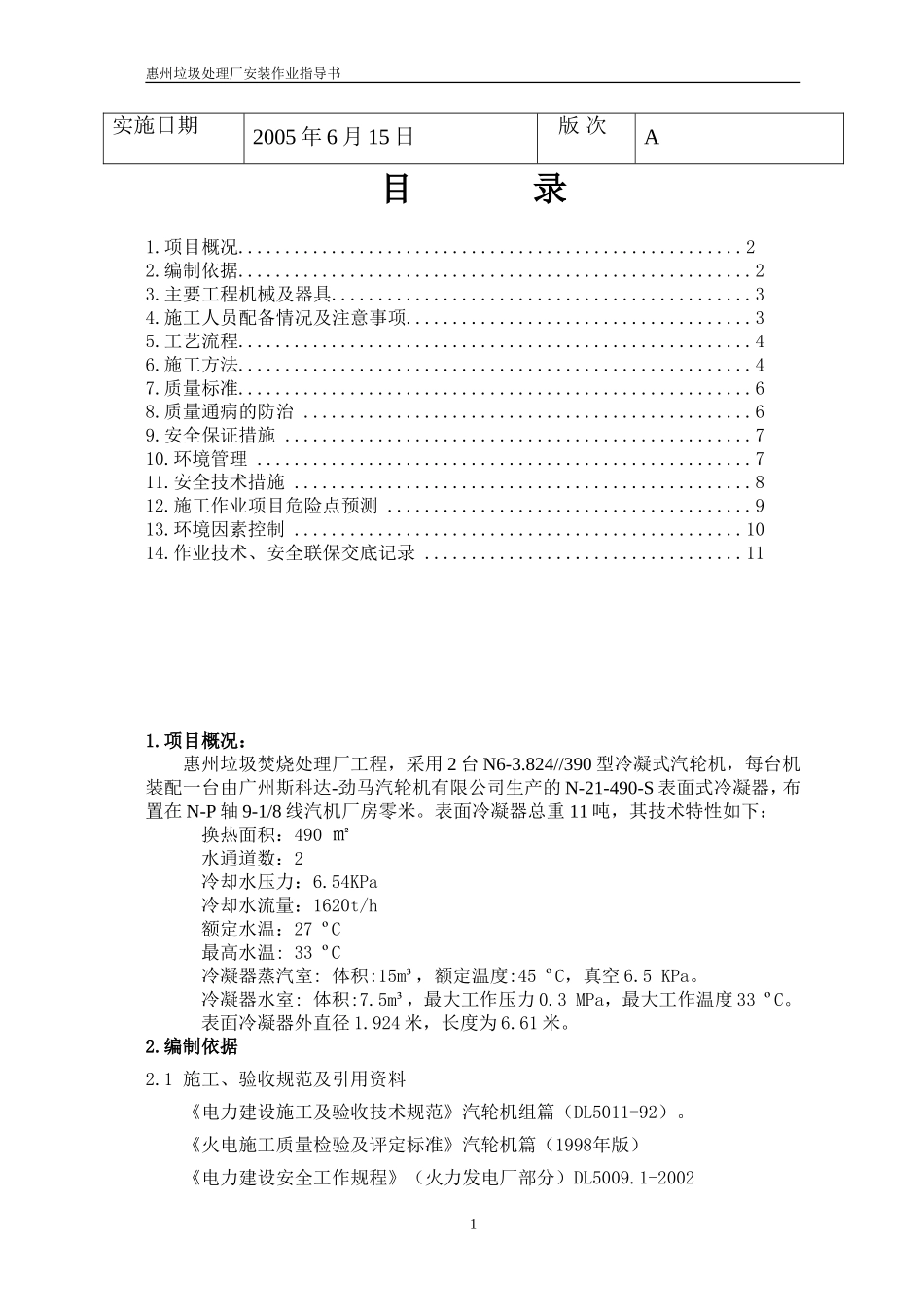

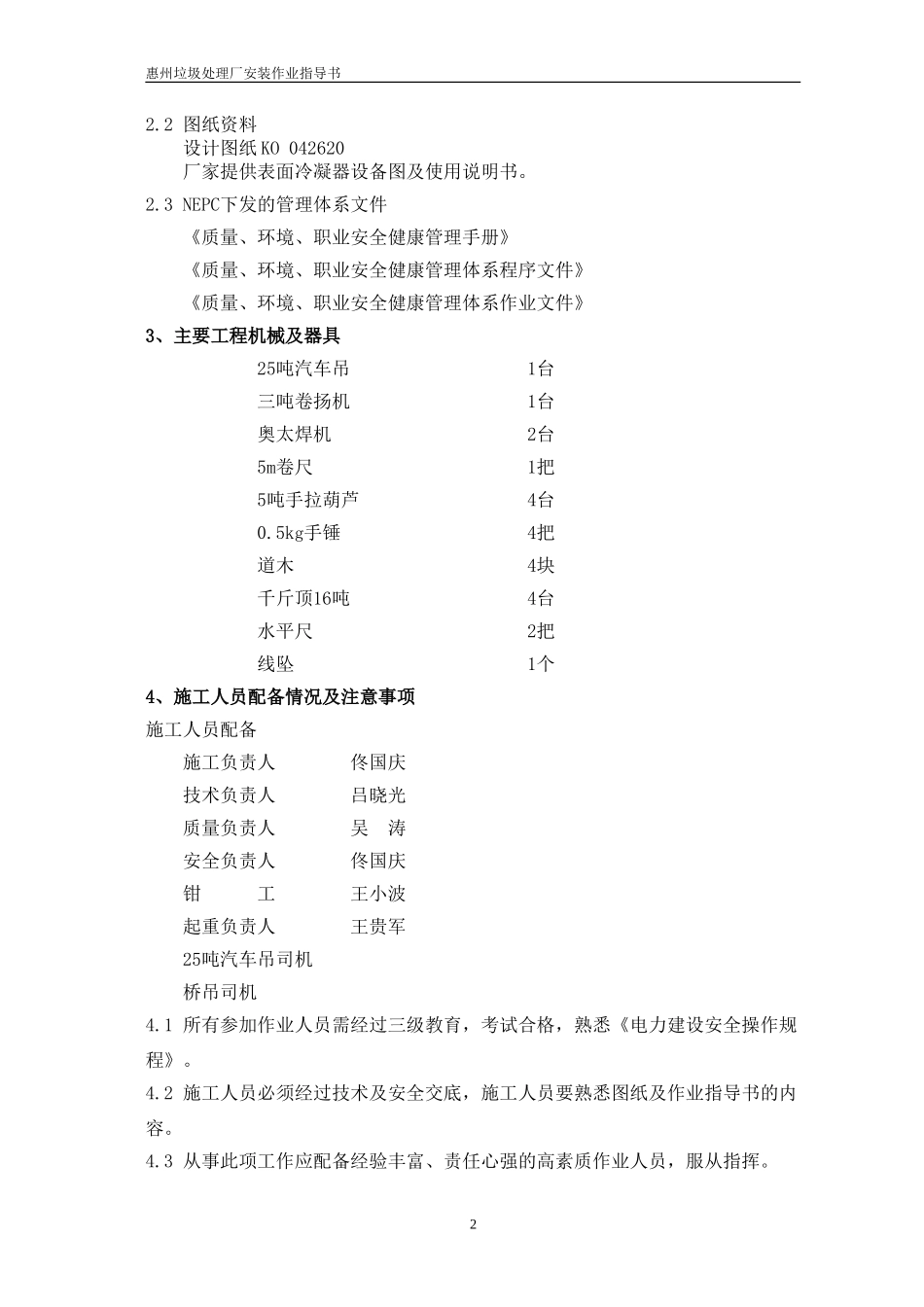

分部分项工程作业指导书编号:NEPCHZ-WO013-JSFA011工程名称:惠州垃圾焚烧处理厂单位工程名称:汽轮机安装分部工程名称:汽机附属设备安装分项工程名称:冷凝器安装编制单位:东北电业管理局第一工程公司惠州垃圾电站工程项目经理部编写:工程部:审核:质保部:批准:安监部:惠州垃圾处理厂安装作业指导书实施日期2005年6月15日版次A目录1.项目概况......................................................22.编制依据.......................................................23.主要工程机械及器具.............................................34.施工人员配备情况及注意事项.....................................35.工艺流程.......................................................46.施工方法.......................................................47.质量标准.......................................................68.质量通病的防治................................................69.安全保证措施..................................................710.环境管理.....................................................711.安全技术措施.................................................812.施工作业项目危险点预测.......................................913.环境因素控制................................................1014.作业技术、安全联保交底记录..................................111.项目概况：惠州垃圾焚烧处理厂工程，采用2台N6-3.824//390型冷凝式汽轮机，每台机装配一台由广州斯科达-劲马汽轮机有限公司生产的N-21-490-S表面式冷凝器，布置在N-P轴9-1/8线汽机厂房零米。表面冷凝器总重11吨，其技术特性如下：换热面积：490㎡水通道数：2冷却水压力：6.54KPa冷却水流量：1620t/h额定水温：27ºC最高水温:33ºC冷凝器蒸汽室:体积:15m³，额定温度:45ºC，真空6.5KPa。冷凝器水室:体积:7.5m³，最大工作压力0.3MPa，最大工作温度33ºC。表面冷凝器外直径1.924米，长度为6.61米。2.编制依据2.1施工、验收规范及引用资料《电力建设施工及验收技术规范》汽轮机组篇（DL5011-92）。《火电施工质量检验及评定标准》汽轮机篇（1998年版）《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20021惠州垃圾处理厂安装作业指导书2.2图纸资料设计图纸KO042620厂家提供表面冷凝器设备图及使用说明书。2.3NEPC下发的管理体系文件《质量、环境、职业安全健康管理手册》《质量、环境、职业安全健康管理体系程序文件》《质量、环境、职业安全健康管理体系作业文件》3、主要工程机械及器具25吨汽车吊1台三吨卷扬机1台奥太焊机2台5m卷尺1把5吨手拉葫芦4台0.5kg手锤4把道木4块千斤顶16吨4台水平尺2把线坠1个4、施工人员配备情况及注意事项施工人员配备施工负责人佟国庆技术负责人吕晓光质量负责人吴涛安全负责人佟国庆钳工王小波起重负责人王贵军25吨汽车吊司机桥吊司机4.1所有参加作业人员需经过三级教育，考试合格，熟悉《电力建设安全操作规程》。4.2施工人员必须经过技术及安全交底，施工人员要熟悉图纸及作业指导书的内容。4.3从事此项工作应配备经验丰富、责任心强的高素质作业人员，服从指挥。2惠州垃圾处理厂安装作业指导书4.4如遇问题及时与技术员沟通，不许自作主张、盲目施工，保证按时保质完成施工任务。4.5为防止误工、窝工现象，各工种应配备齐全，人数按本方案配备，并且随时随调。4.6特殊工种施工人员必须持证上岗。4.7确定凝汽器基础具有清晰准确的标高线和中心线。5、工艺流程基础验收→基础表面检查、清理→垫铁布置、凝汽器面检查（焊缝、管口等）→凝汽器吊装、就位→凝汽器找平找正→基础二次灌浆→凝汽器附件安装→泡水试验→封闭。6、施工方法6.1基础检查、验收，确定基础无露筋、蜂窝、裂纹；检查其标高、中心线，符合图纸要求，偏差在10mm以内。6.2凝汽器基础表面清理干净，凿出麻面，凿去表面灰浆层露出混凝土层即可。6.3放置垫铁处的混凝土表面凿平，保证与垫铁接触面积不小于75%。6.4垫铁布置在凝汽器弹簧底座的承力处。6.5凝汽器外观...
