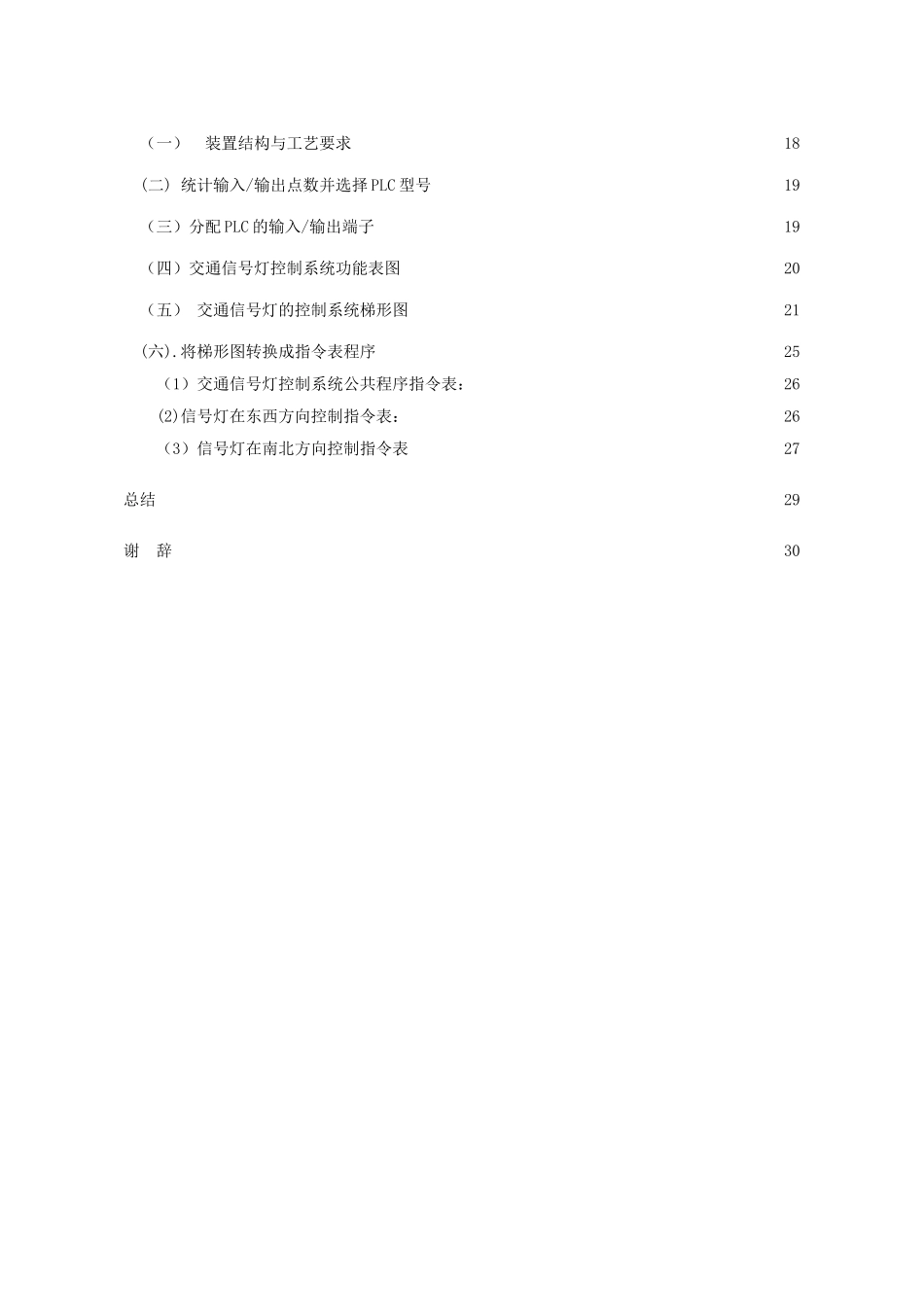

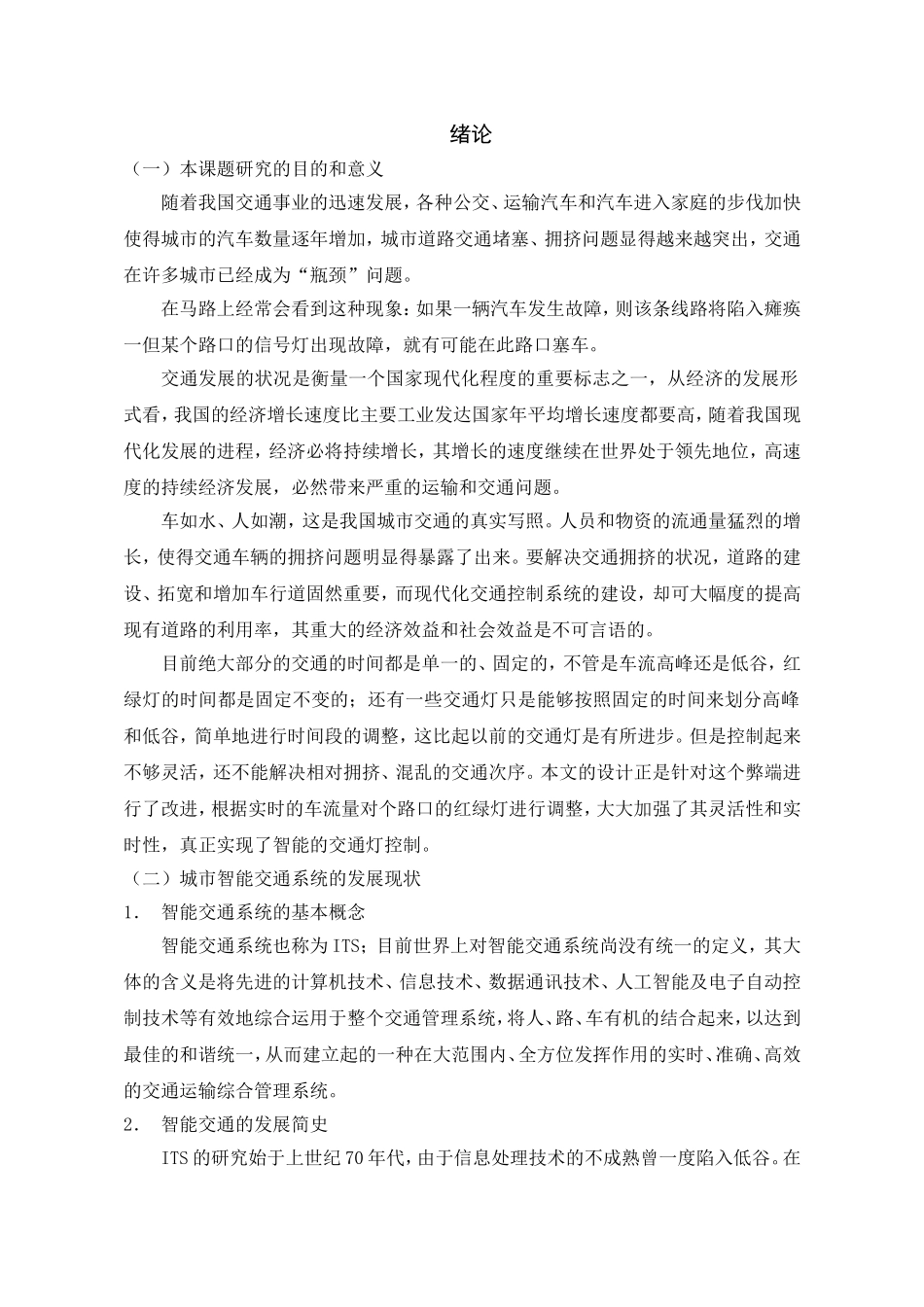

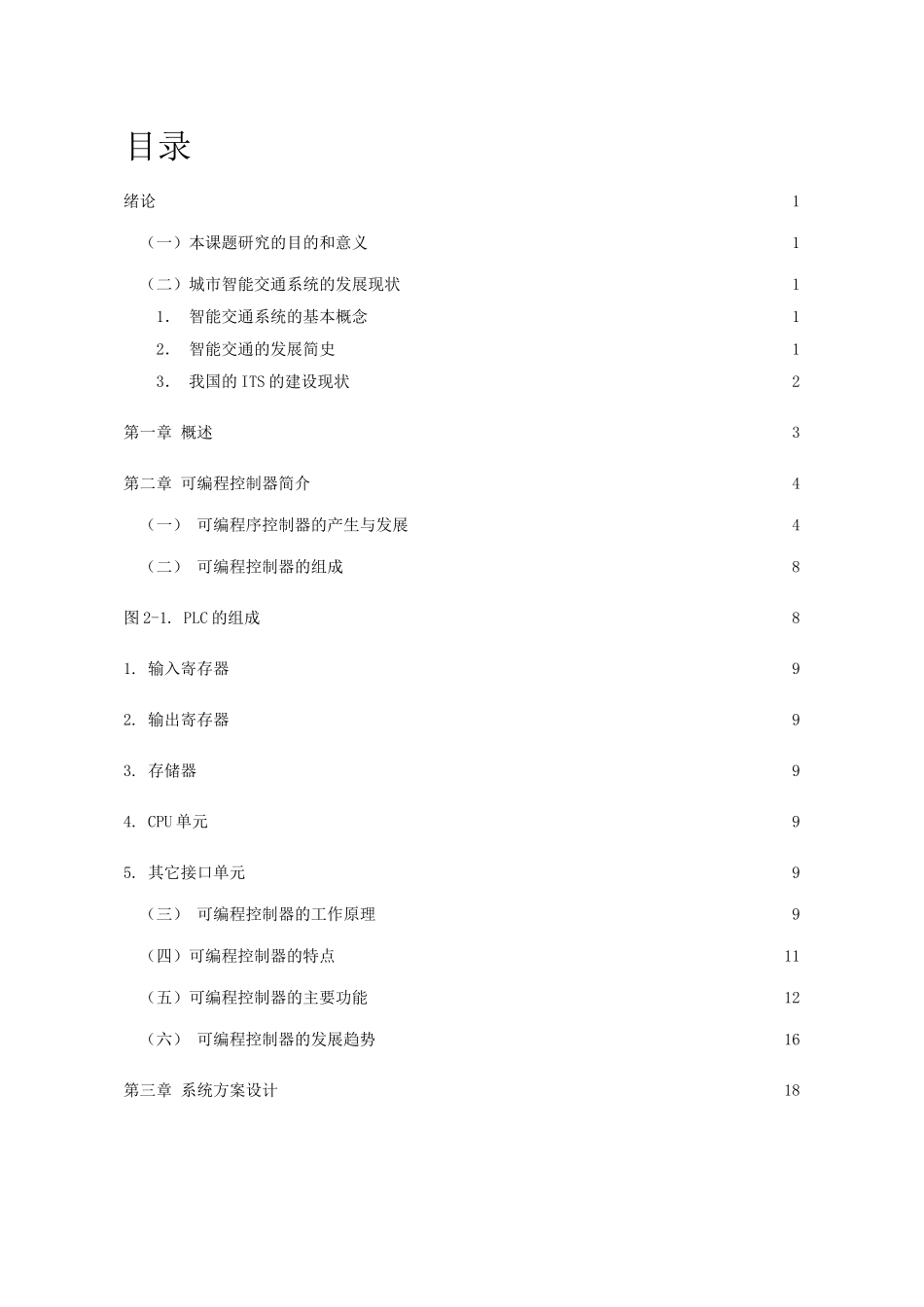

目录绪论1（一）本课题研究的目的和意义1（二）城市智能交通系统的发展现状11．智能交通系统的基本概念12．智能交通的发展简史13．我国的ITS的建设现状2第一章概述3第二章可编程控制器简介4（一）可编程序控制器的产生与发展4（二）可编程控制器的组成8图2-1.PLC的组成81.输入寄存器92.输出寄存器93.存储器94.CPU单元95.其它接口单元9（三）可编程控制器的工作原理9（四）可编程控制器的特点11（五）可编程控制器的主要功能12（六）可编程控制器的发展趋势16第三章系统方案设计18（一）装置结构与工艺要求18(二)统计输入/输出点数并选择PLC型号19（三）分配PLC的输入/输出端子19（四）交通信号灯控制系统功能表图20（五）交通信号灯的控制系统梯形图21(六).将梯形图转换成指令表程序25（1）交通信号灯控制系统公共程序指令表：26(2)信号灯在东西方向控制指令表：26（3）信号灯在南北方向控制指令表27总结29谢辞30绪论（一）本课题研究的目的和意义随着我国交通事业的迅速发展，各种公交、运输汽车和汽车进入家庭的步伐加快使得城市的汽车数量逐年增加，城市道路交通堵塞、拥挤问题显得越来越突出，交通在许多城市已经成为“瓶颈”问题。在马路上经常会看到这种现象：如果一辆汽车发生故障，则该条线路将陷入瘫痪一但某个路口的信号灯出现故障，就有可能在此路口塞车。交通发展的状况是衡量一个国家现代化程度的重要标志之一，从经济的发展形式看，我国的经济增长速度比主要工业发达国家年平均增长速度都要高，随着我国现代化发展的进程，经济必将持续增长，其增长的速度继续在世界处于领先地位，高速度的持续经济发展，必然带来严重的运输和交通问题。车如水、人如潮，这是我国城市交通的真实写照。人员和物资的流通量猛烈的增长，使得交通车辆的拥挤问题明显得暴露了出来。要解决交通拥挤的状况，道路的建设、拓宽和增加车行道固然重要，而现代化交通控制系统的建设，却可大幅度的提高现有道路的利用率，其重大的经济效益和社会效益是不可言语的。目前绝大部分的交通的时间都是单一的、固定的，不管是车流高峰还是低谷，红绿灯的时间都是固定不变的；还有一些交通灯只是能够按照固定的时间来划分高峰和低谷，简单地进行时间段的调整，这比起以前的交通灯是有所进步。但是控制起来不够灵活，还不能解决相对拥挤、混乱的交通次序。本文的设计正是针对这个弊端进行了改进，根据实时的车流量对个路口的红绿灯进行调整，大大加强了其灵活性和实时性，真正实现了智能的交通灯控制。（二）城市智能交通系统的发展现状1．智能交通系统的基本概念智能交通系统也称为ITS；目前世界上对智能交通系统尚没有统一的定义，其大体的含义是将先进的计算机技术、信息技术、数据通讯技术、人工智能及电子自动控制技术等有效地综合运用于整个交通管理系统，将人、路、车有机的结合起来，以达到最佳的和谐统一，从而建立起的一种在大范围内、全方位发挥作用的实时、准确、高效的交通运输综合管理系统。2．智能交通的发展简史ITS的研究始于上世纪70年代，由于信息处理技术的不成熟曾一度陷入低谷。在80年代中期后，随着信息处理技术的发展，许多国家对智能交通系统的研究投入了大量的人力和物力。并建立以美、日和欧洲为代表的三大研究中心。美国对ITS的研究起步较晚，但由于投入较多，目前已处于该领域的领先水平。出现了很多庞大的连续开发计划。1991年，开始对ITS研究进行投资，仅1994年至1995年就确定了104项目研究，并成立了专门组织，着手制定ITS的研究计划，到1997年投资近7亿美元；1998年6月9日美国前总统克林顿签署了“面向21世纪运输权益法案”。该法案的确定为美国公路系统的继续发展和重建带来了创记录的投资。欧洲在ITS的研究方面采取整个欧洲一体化的方针，由政府、企业和个人三方面共同出资进行智能化交通系统的研究，著名的项目有PROMETHEU和DRIVE等。日本从70年代就开始了对汽车交通综合控制系统的研究，并成立了全国性的推进组织，是ITS进行研究最早、实用化程度最高的国家。目前已建立了较为完备的交通控制、信息服务等综合体系，并基本完成了覆盖全国的电子地图的绘制工作。3．我国...
