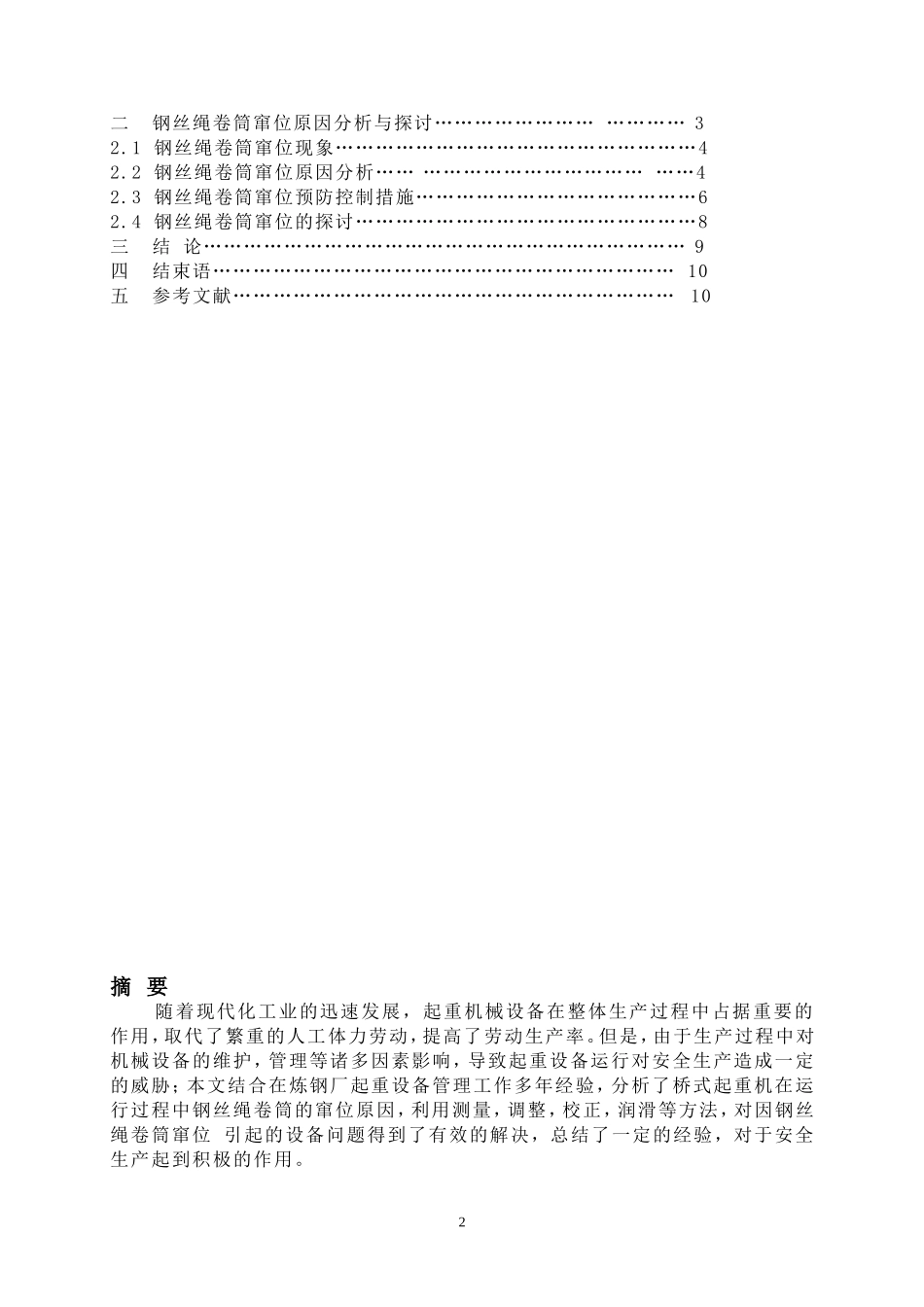

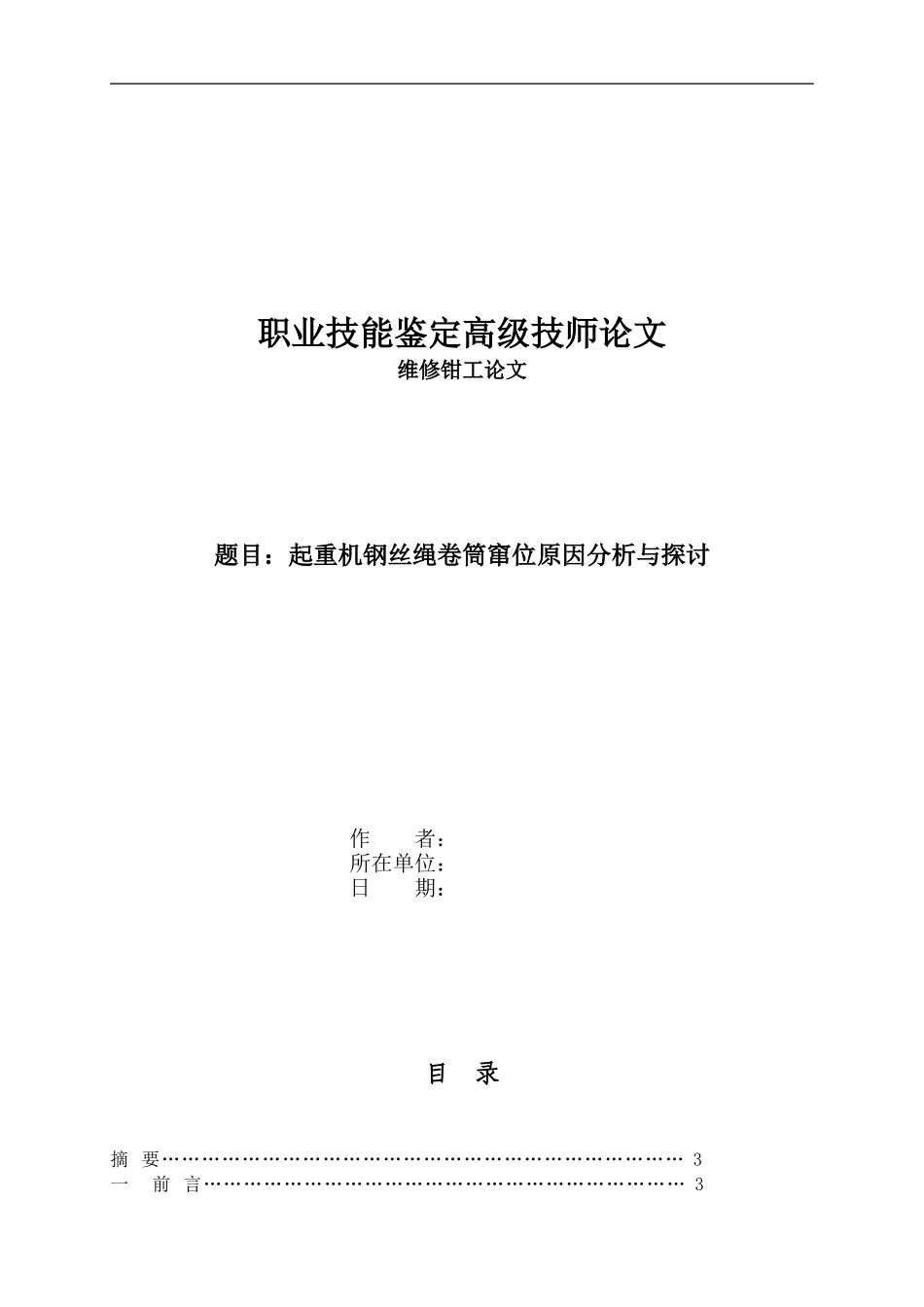

职业技能鉴定高级技师论文维修钳工论文题目：起重机钢丝绳卷筒窜位原因分析与探讨作者：所在单位：日期：目录摘要……………………………………………………………………3一前言………………………………………………………………3二钢丝绳卷筒窜位原因分析与探讨………………………………32.1钢丝绳卷筒窜位现象………………………………………………42.2钢丝绳卷筒窜位原因分析………………………………………42.3钢丝绳卷筒窜位预防控制措施……………………………………62.4钢丝绳卷筒窜位的探讨……………………………………………8三结论………………………………………………………………9四结束语……………………………………………………………10五参考文献…………………………………………………………10摘要随着现代化工业的迅速发展，起重机械设备在整体生产过程中占据重要的作用，取代了繁重的人工体力劳动，提高了劳动生产率。但是，由于生产过程中对机械设备的维护，管理等诸多因素影响，导致起重设备运行对安全生产造成一定的威胁；本文结合在炼钢厂起重设备管理工作多年经验，分析了桥式起重机在运行过程中钢丝绳卷筒的窜位原因，利用测量，调整，校正，润滑等方法，对因钢丝绳卷筒窜位引起的设备问题得到了有效的解决，总结了一定的经验，对于安全生产起到积极的作用。2关键词:钢丝绳卷筒测量校正润滑一.前言桥式起重机是现代化工业实现生产过程机械化，自动化，改善物料搬运条件减轻劳动强度，提高劳动生产率必不可少的重要机械设备，随着国民经济建设的迅速发展，机械化，自动化，程度的不断提高，与此相适应的起重机技术也高速发展，产品种类不断的增加，使用范围越来越广泛，对于一些企业，如果没有起重机械，不仅生产效率低，劳动强度大，甚至难以生产。起重机械作业是一种事故多发性作业，如果从事起重机械作业的人员不具备一定的安全技术知识，不重视设备的安全技术检查，对设备的维护保养不到位或者岗位责任制、安全操作规程等等安全管理制度不健全，则常常会发生重大的人身伤亡和设备事故，给人民生产和财产造成重大的损失。本文根据自己特种设备管理多年经验，介绍了钢丝绳卷筒组的窜位现象，卷筒组的整体窜位原因，窜位的预防控制措施，以及润滑对卷筒组整体窜位所起得重要作用，同时也介绍了重要起升机构的卷筒技术改造方法，对厂矿企业安全生产起到一定的借鉴作用。二.钢丝绳卷筒窜位原因与分析桥式起重机由起升机构，大小车运行机构组成，依靠这些机构的配合动作，从而实现物料在一定的立体空间内升降和水平位移。常见的起升机构由电动机，减速机，制动器，传动轴，齿轮联轴器，齿轮盘接手以及内齿圈，卷筒组，定滑轮组，吊钩组等组成。通过电动机的转动，带动卷筒组的圆周回转运动实现钢丝绳的有序缠绕，即将电动机的回转运动改变为钢丝绳的直线运动，从而形成物料的上升或者下降。由此可见:卷筒组是起升机构实现起重机物料立体空间内上升下降必不可少的重要组成部件。2.1钢丝绳卷筒窜位现象：目前，齿轮连接盘式卷筒组是双梁桥式起重机卷筒组的典型结构，分组性好，卷筒轴不承受扭矩，卷筒组维修时需沿轴向外移。在起重机起升机构运转过程中，减速机输出轴齿轮联接盘与钢丝绳卷筒内齿圈产生的相对轴向滑动。即：电动机转动时，卷筒组内齿圈很快与减速机输出轴齿轮联接盘产生相对位移，当电动机往相反方向转动时，卷筒组又很快的移动到另外一个方向，所产生的相对滑动现象即为钢丝绳卷筒轴向窜动。在起升机构运转过程中，齿轮连接盘与卷筒内齿圈实现正常的啮合运动（齿廓形状均为直齿圆柱齿轮），理想状态下的齿轮啮合，齿轮面只承受径向力Fr和齿轮圆周力Ft作用。如图所示：3当轴向力Fa到达一定时，在Fa作用下，就形成了窜位，轴向力Fa越大，窜动量就越大，当轴向力Fa达到卷筒组支座屈服强度时，就造成支座损坏，引起设备安全事故发生。另外，在卷筒联接盘与减速机C型齿轮输出轴在啮合运转过程中，当其中卷筒联接盘或者C型齿轮输出轴齿面产生一定磨损，齿轮面不再是渐开线圆柱齿轮齿廓时，在相互啮合过程中形成了相互作用力，磨损越严重，作用...
