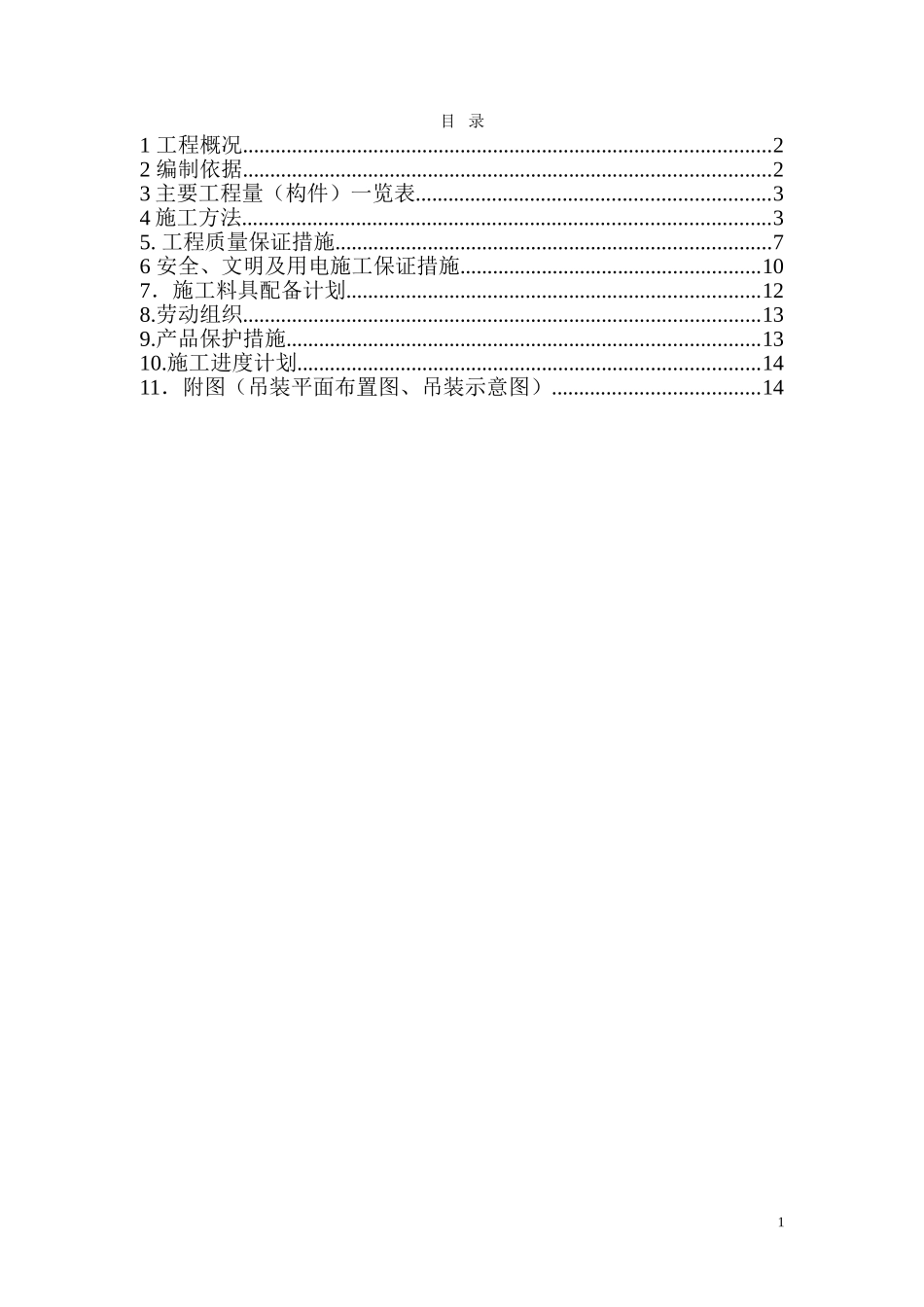

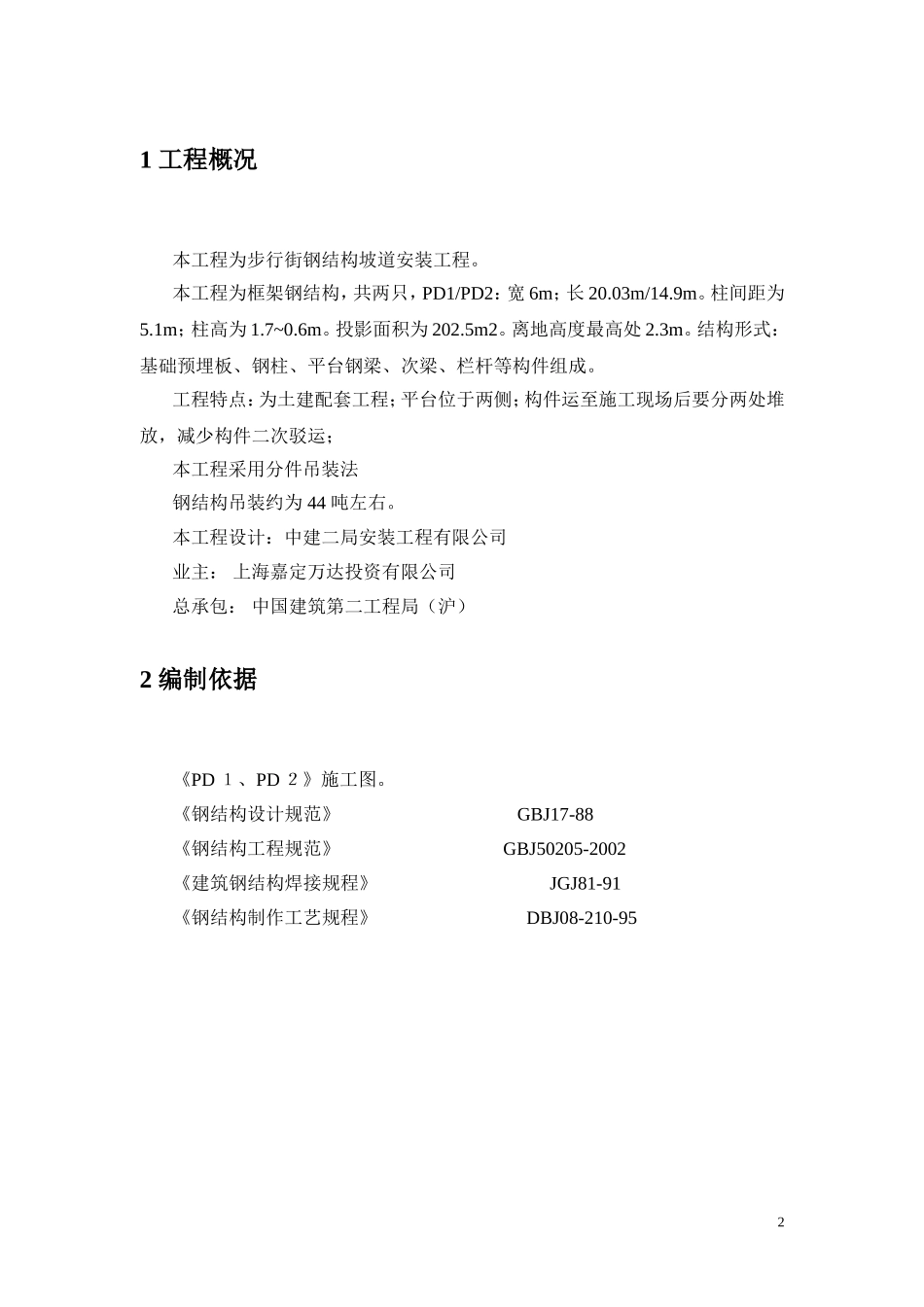

目录1工程概况.................................................................................................22编制依据.................................................................................................23主要工程量(构件)一览表.................................................................34施工方法.................................................................................................35.工程质量保证措施................................................................................76安全、文明及用电施工保证措施.......................................................107.施工料具配备计划............................................................................128.劳动组织...............................................................................................139.产品保护措施.......................................................................................1310.施工进度计划.....................................................................................1411.附图(吊装平面布置图、吊装示意图)......................................1411工程概况本工程为步行街钢结构坡道安装工程。本工程为框架钢结构,共两只,PD1/PD2:宽6m;长20.03m/14.9m。柱间距为5.1m;柱高为1.7~0.6m。投影面积为202.5m2。离地高度最高处2.3m。结构形式:基础预埋板、钢柱、平台钢梁、次梁、栏杆等构件组成。工程特点:为土建配套工程;平台位于两侧;构件运至施工现场后要分两处堆放,减少构件二次驳运;本工程采用分件吊装法钢结构吊装约为44吨左右。本工程设计:中建二局安装工程有限公司业主:上海嘉定万达投资有限公司总承包:中国建筑第二工程局(沪)2编制依据《PD1、PD2》施工图。《钢结构设计规范》GBJ17-88《钢结构工程规范》GBJ50205-2002《建筑钢结构焊接规程》JGJ81-91《钢结构制作工艺规程》DBJ08-210-9523主要工程量(构件)一览表3.1工程主要钢构件序号构件名称规格数量单件最重t1钢柱HN600*200榀0.252平台主梁HN600*200榀0.45/1.583平台次梁HN350*170榀0.254栏杆详见料单4施工方法4.1吊装前准备工作准备工作在结构吊装中占有重要地位,它不仅影响施工进度与吊装质量,而且与有节奏的文明施工和提高企业管理水平直接有关。(1)场地清理与道路铺设按照施工平面布置图,在起重机进场前,配合现场实际情况标出起重机的开行路线和构件运输与堆放的位置,清理场地和平整、整理好工作路线。构件堆放时用枕木铺垫。(2)构件的复查为保证工程质量,在吊装之前要对所有构件进行全面的质量复查。复查构件吊装前的基础预埋板是否达到要求,检查构件有无损伤缺陷和变形;构件的外形和截面尺寸等是否正确,其允许偏差应符合设计与规范要求。(3)构件的弹线与编号在构件上应标注中心线,作为构件吊装、对位、校正的依据,外形复杂的构件,还要标出它的重心和绑扎位置。为便于应用仪器校核支承结构的标高及中心位置3应在支承结构上划上中心线和标高,必要时尚应标出轴线位置。具体要求是:a.钢柱在柱身三面标出吊装中心线。所示中心线的位置应与基础面上的吊装中心线吻合。此外,在柱顶面上还要标出坡道梁的安装中心线。b.钢梁的上弦顶面应标出几何中心线,并标出次梁的安装中心线。在对构件弹线的同时,应按图纸将构件进行编号。不易辨别上下左右的构件,应在构件上用记号标明,以免吊装时将方向搞错。(4)构件的堆放构件应按照施工方案的吊装布置图一以及平台的具体要求进行堆放,以免进行二次搬运。堆放构件时,应使构件堆放的状态符合设计的受力状态,并保持稳定。构件堆垛时应放置在垫木上,各层垫木的位置应在一条垂直线上,以免构件折断。4.2起重机械的选配根据钢梁(单榀重1.58T)及安装标高2.3m选用机械设备。QY16吨汽车吊选主臂23.5m;工作半径:14m;起升高度:19m;最大起重量为:1.9t.4用于本工程钢构件的卸车和安装,满足要求。4.3吊装施工顺序构...
