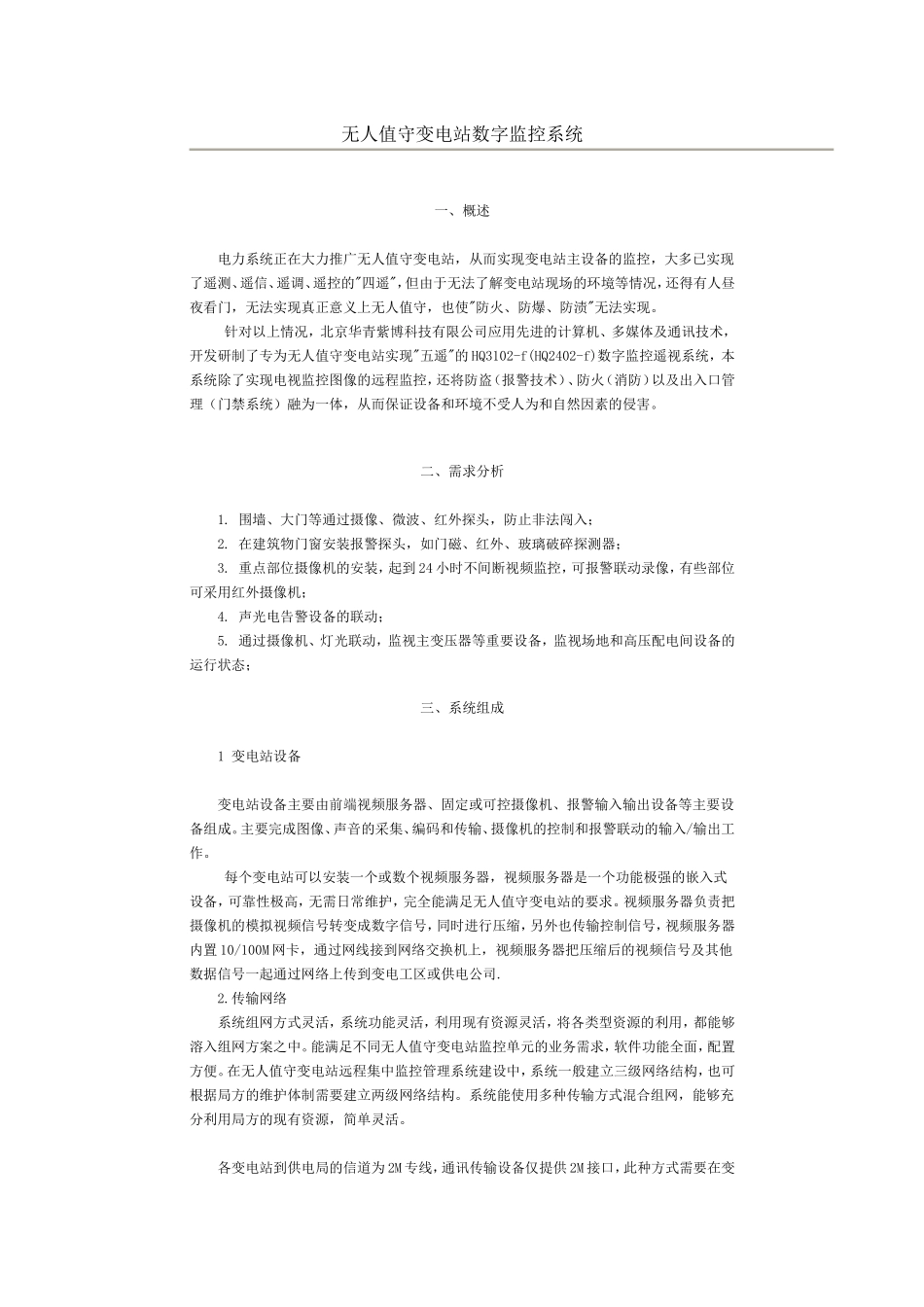

无人值守变电站数字监控系统一、概述电力系统正在大力推广无人值守变电站，从而实现变电站主设备的监控，大多已实现了遥测、遥信、遥调、遥控的"四遥"，但由于无法了解变电站现场的环境等情况，还得有人昼夜看门，无法实现真正意义上无人值守，也使"防火、防爆、防渍"无法实现。针对以上情况，北京华青紫博科技有限公司应用先进的计算机、多媒体及通讯技术，开发研制了专为无人值守变电站实现"五遥"的HQ3102-f(HQ2402-f)数字监控遥视系统，本系统除了实现电视监控图像的远程监控，还将防盗（报警技术）、防火（消防）以及出入口管理（门禁系统）融为一体，从而保证设备和环境不受人为和自然因素的侵害。二、需求分析1.围墙、大门等通过摄像、微波、红外探头，防止非法闯入；2.在建筑物门窗安装报警探头，如门磁、红外、玻璃破碎探测器；3.重点部位摄像机的安装，起到24小时不间断视频监控，可报警联动录像，有些部位可采用红外摄像机；4.声光电告警设备的联动；5.通过摄像机、灯光联动，监视主变压器等重要设备，监视场地和高压配电间设备的运行状态；三、系统组成1变电站设备变电站设备主要由前端视频服务器、固定或可控摄像机、报警输入输出设备等主要设备组成。主要完成图像、声音的采集、编码和传输、摄像机的控制和报警联动的输入/输出工作。每个变电站可以安装一个或数个视频服务器，视频服务器是一个功能极强的嵌入式设备，可靠性极高，无需日常维护，完全能满足无人值守变电站的要求。视频服务器负责把摄像机的模拟视频信号转变成数字信号，同时进行压缩，另外也传输控制信号，视频服务器内置10/100M网卡，通过网线接到网络交换机上，视频服务器把压缩后的视频信号及其他数据信号一起通过网络上传到变电工区或供电公司.2.传输网络系统组网方式灵活，系统功能灵活，利用现有资源灵活，将各类型资源的利用，都能够溶入组网方案之中。能满足不同无人值守变电站监控单元的业务需求，软件功能全面，配置方便。在无人值守变电站远程集中监控管理系统建设中，系统一般建立三级网络结构，也可根据局方的维护体制需要建立两级网络结构。系统能使用多种传输方式混合组网，能够充分利用局方的现有资源，简单灵活。各变电站到供电局的信道为2M专线，通讯传输设备仅提供2M接口，此种方式需要在变电站和变电工区或供电公司两端成对安装2M以太网网桥。目前大多数传输方式都为此种方式。3.监控中心监控中心主要由监控服务器、监控客户终端等组成。主要完成变电站现场图像接收与显示，用户登录管理，优先权的分配，控制信号的协调，图像的实时监控，录像的存储、检索、回放、备份、恢复等。在变电工区网络上配置一台监控服务器，安装相关监控软件，中心服务器前端对各变电站的摄像机、视频服务器进行管理，后端对所有的上网用户进行管理，同时担负录像报警等众多功能。在值班室安装一到数台监控客户机，监控用户首先登陆监控服务器，输入用户名密码，获得相应的授权后，即能访问到前端的摄像机，同时也可以安装一台大屏幕显示器（或背部投影机、等离子显示器等），利用"E-眼神"系统软件的强大功能，可以在大屏幕上同时显示出9/16个摄像机的画面。系统也可以采用常规的电视墙显示方式。系统能够对各变电站、所有关数据、参量、图像进行监控和监视，以便能够实时、直接地了解和掌握各变电站、所的情况，并及时对发生的情况作出反应。变电站网络视频监控解决方案变电站网络视频监控解决方案作者：佚名文章来源：本站原创点击数：114变电站网络视频监控解决方案一、概述：随着计算机技术、网络通讯技术以及电力系统保护及自控技术的发展，变电站的自动化运行水平不断提高，大大减少了人为操作事故，使变电站的无人值守逐步变成了可能，并已成为电业系统的发展趋势。目前已实现了将生产现场的设备运行数据、状态传送到远方的调度中心，同时调度中心也可对远程的现场设备进行控制和调节，这就是常称的遥测、遥信、遥控和遥调。作为无人值守的变电站如只具备四遥是不够的，因为调度中心无法了解现场情况致使一些安全防范如“防火、防盗”等无法实现，因此变电站仍需要有人昼夜守护。随着计算机技术...
