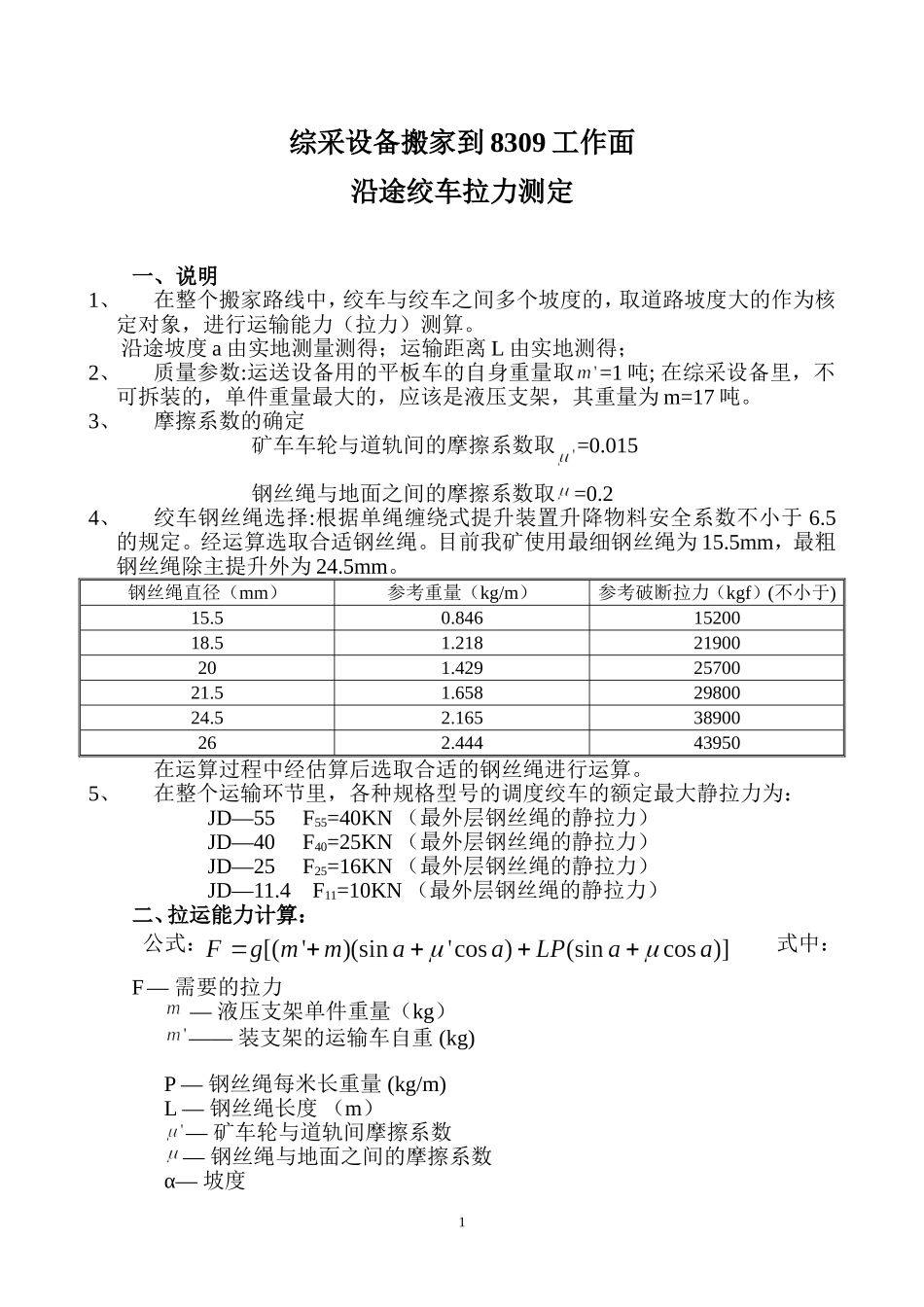

二套综采设备由8303工作面搬家到8309工作面沿途绞车拉力测定编制：常立佳编制部门：机电部综采设备搬家到8309工作面沿途绞车拉力测定一、说明1、在整个搬家路线中，绞车与绞车之间多个坡度的，取道路坡度大的作为核定对象，进行运输能力（拉力）测算。沿途坡度a由实地测量测得；运输距离L由实地测得；2、质量参数:运送设备用的平板车的自身重量取=1吨;在综采设备里，不可拆装的，单件重量最大的，应该是液压支架，其重量为m=17吨。3、摩擦系数的确定矿车车轮与道轨间的摩擦系数取=0.015钢丝绳与地面之间的摩擦系数取=0.24、绞车钢丝绳选择:根据单绳缠绕式提升装置升降物料安全系数不小于6.5的规定。经运算选取合适钢丝绳。目前我矿使用最细钢丝绳为15.5mm，最粗钢丝绳除主提升外为24.5mm。钢丝绳直径（mm）参考重量（kg/m）参考破断拉力（kgf）(不小于)15.50.8461520018.51.21821900201.4292570021.51.6582980024.52.16538900262.44443950在运算过程中经估算后选取合适的钢丝绳进行运算。5、在整个运输环节里，各种规格型号的调度绞车的额定最大静拉力为：JD—55F55=40KN（最外层钢丝绳的静拉力）JD—40F40=25KN（最外层钢丝绳的静拉力）JD—25F25=16KN（最外层钢丝绳的静拉力）JD—11.4F11=10KN（最外层钢丝绳的静拉力）二、拉运能力计算：公式：式中：F—需要的拉力—液压支架单件重量（kg）——装支架的运输车自重(kg)P—钢丝绳每米长重量(kg/m)L—钢丝绳长度（m）—矿车轮与道轨间摩擦系数—钢丝绳与地面之间的摩擦系数α—坡度1搬家运输路程图示：1、303盘区运料配巷坡顶处绞车，至运料配巷出口处，运输距离130m，过程中最大下坡坡度α=18°，选取24.5mm钢丝绳，P=2.165kg/m。将已知的各种参数代入公式后得：=9.8×[(1+17)×(sin18°0.015cos18°)+2.165×0.13×(sin18°0.2cos18°)]=52.32（KN）钢丝绳承受拉力=53.32×6.5×1000÷9.8=35365（kgf）因为F＞F55，目前运料配巷坡顶处放置一部JD-55型调度绞车，根据运算结果，该绞车不能满足运输能力要求，因更换为回柱绞车。出口处放置一部JD-25型调度绞车，满足水平运输要求，不需更换。由《矿山固定机械手册》查得此次运输所需钢丝绳最细为24.5mm。2、303盘区轨道巷200m放置一部回柱绞车，由运料配巷出口处运送至此不需更换其它绞车。3、303盘区轨道巷200m处坡底处绞车，至620m处绞车，运输距离420m，过程中最大上坡坡度α=10°将已知的各种参数代入公式后得：=9.8×[(1+17)×(sin10°+0.015cos10°)+1.658×0.42×(sin10°+0.2cos10°)]=35.77（KN）钢丝绳承受拉力=35.77×6.5×1000÷9.8=23722（kgf）因为F55＞F＞F40，该运输过程620m处放置一部55kw绞车，满足运输能力要求，不需更换。由《矿山固定机械手册》查得此次运输所需钢丝绳最细为20mm。24、303盘区材料巷620m处坡底处绞车，至900m处绞车，运输距离280m，过程中最大上坡坡度α=12°将已知的各种参数代入公式后得：=9.8×[(1+17)×(sin12°+0.015cos12°)+2.165×0.28×(sin12°+0.2cos12°)]=41.6（KN）钢丝绳承受拉力=41.6×6.5×1000÷9.8=27591（kgf）因为F＞F55，该运输过程900m处放置一部JD-40绞车，不能满足运输能力要求，应更换为回柱绞车。由《矿山固定机械手册》查得此次运输所需钢丝绳最细为21.5mm5、303盘区材料巷900m处坡底处绞车，至1050m处5309巷口绞车，运输距离150m，过程中最大上坡坡度α=19.5°。将已知的各种参数代入公式后得：=9.8×[(1+17)×(sin19.5°+0.015cos19.5°)+2.444×0.15×(sin19.5°+0.2cos19.5°)=63.25（KN）钢丝绳承受拉力=63.25×6.5×1000÷9.8=419591（kgf）因为F＞40kN，所以JD-55调度绞车的不能满足运输能力要求，需将该处的的55KW绞车替换为回柱绞车。由《矿山固定机械手册》查得此次运输所需钢丝绳最细为26mm。目前我矿除主提升外最粗钢丝绳为24.5mm，当使用24.5mm钢丝绳时安全系数=38900×9.8÷1000÷63.25=6.036、5309巷口处绞车，至5309巷60m处绞车，运输距离60m，过程中下坡坡度α=5°，钢丝绳选取15.5mm，P=0.846kg/m。将已知的各种参数代入公式后得：=9.8×[(1+17)×(sin5°0.015cos5°)+0.846×0.06×(sin5°0....
