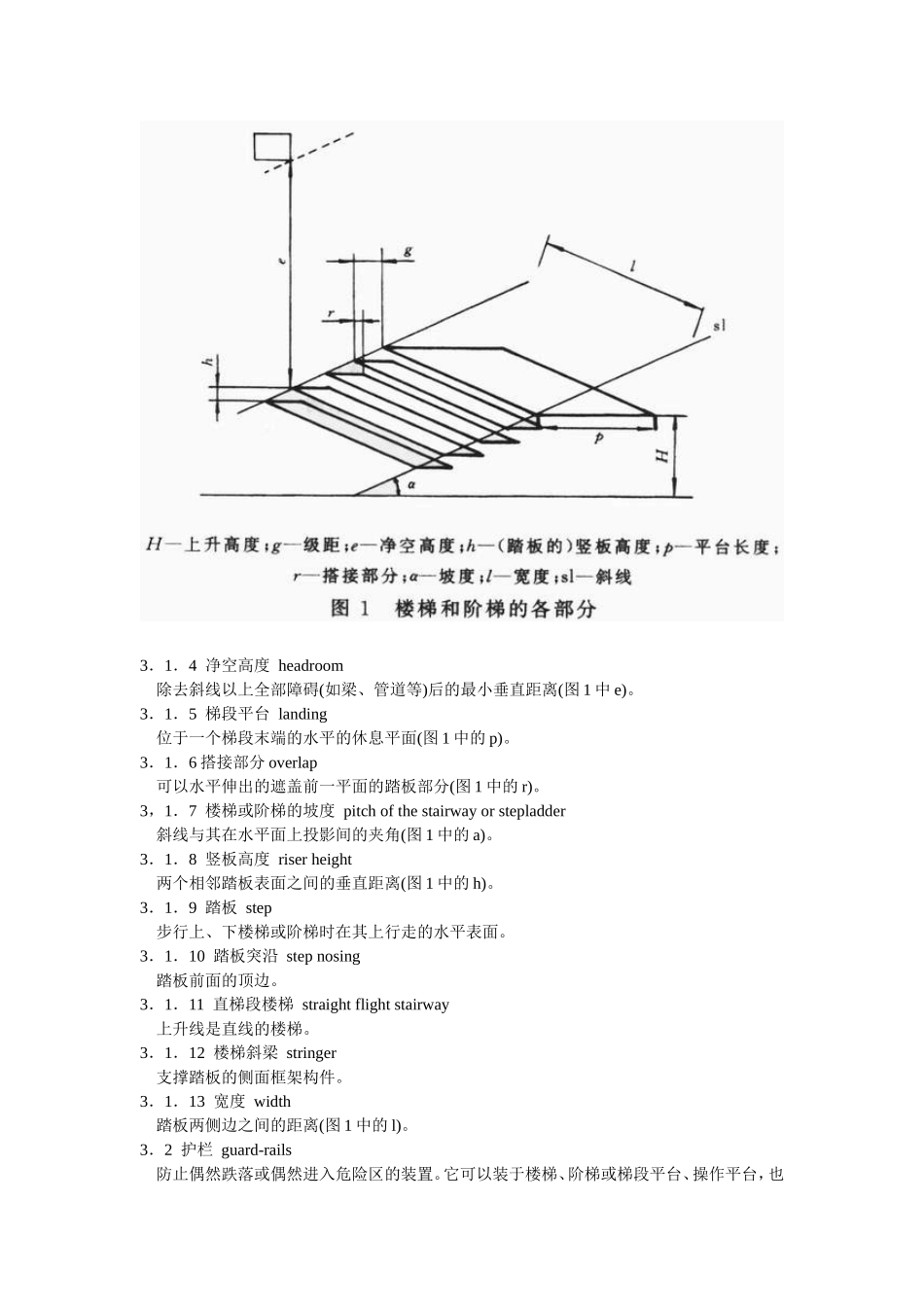

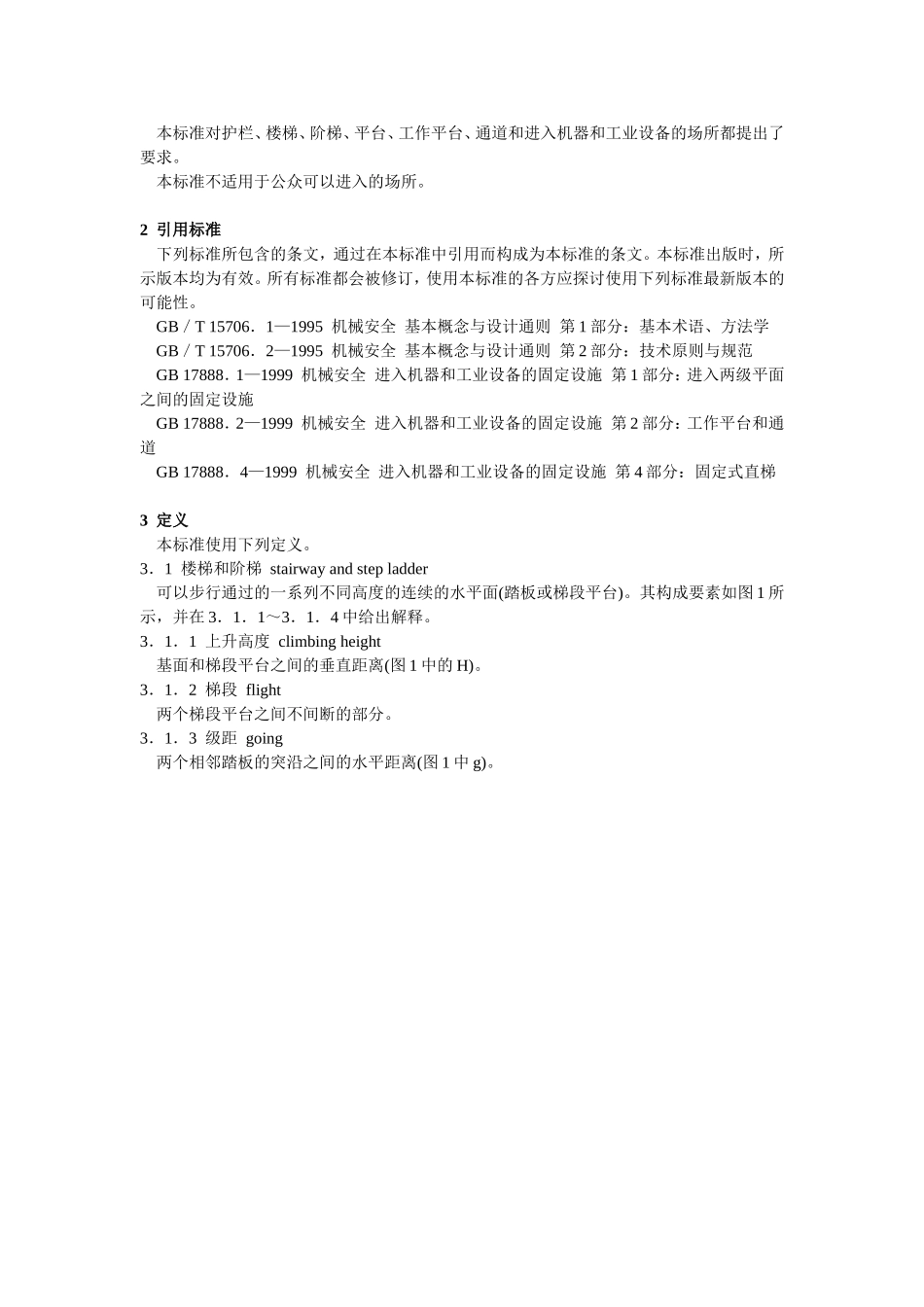

机械安全进入机器和工业设备的固定设施第3部分：楼梯、阶梯和护栏GB17888．3—1999国家质量技术监督局1999—10—18批准2000—10—01实施前言本标准在技术内容方面等效采用ISO／DIS14122—3：1996制定的。它们的主要差别有以下两点：1．对ISO／DIS14122—3中的引言结合国内情况进行了改写。2．在ISO／DIS14122—3的“引用标准”一章中列出了17个欧洲标准或标准草案，而这些引用标准在标准的技术内容中绝大部分都没有提到，因此，在本标准的引用标准中只列出了在标准正文中提到的几个对应的国家标准，其余全部删除。本标准是进入机器和工业设备的固定设施系列标准的第3部分。该系列标准共由四个标准构成，其余三个标准分别是：第1部分：进入两级平面之间的固定设施的选择。第2部分：工作平台和通道。第4部分：固定式直梯。本标准由国家机械工业局提出。本标准由全国机械安全标准化技术委员会归口。本标准负责起草单位：机械科学研究院。参加起草单位：吉林省劳动保护科学研究所，中国标准化与信息分类编码研究所。本标准主要起草人：马贤智、石俊伟、肖建民、张铭续、李勤、隰永才、肖维。ISO前言本标准是由CEN／TC114第17工作组制定的。是《机械安全进入机器和工业设备的固定设施》标准的第3部分。该标准的几个部分是：第1部分：进入两级平面之间的固定设施的选择。第2部分：工作平台和通道。第3部分：楼梯、阶梯和护栏。第4部分：固定式直梯。使用非金属材料(木材、复合材料等)不改变本标准的应用。0引言本标准是对GB／T15706．2—1995的6．2．4“安全进入机械的设施”中所提出的有关基本安全要求的进一步细化。1范围本标准规定了适用于直梯段楼梯和阶梯的安全要求和预防设施。楼梯和阶梯的定义见GB17888．1。本标准对护栏、楼梯、阶梯、平台、工作平台、通道和进入机器和工业设备的场所都提出了要求。本标准不适用于公众可以进入的场所。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB／T15706．1—1995机械安全基本概念与设计通则第1部分：基本术语、方法学GB／T15706．2—1995机械安全基本概念与设计通则第2部分：技术原则与规范GB17888．1—1999机械安全进入机器和工业设备的固定设施第1部分：进入两级平面之间的固定设施GB17888．2—1999机械安全进入机器和工业设备的固定设施第2部分：工作平台和通道GB17888．4—1999机械安全进入机器和工业设备的固定设施第4部分：固定式直梯3定义本标准使用下列定义。3．1楼梯和阶梯stairwayandstepladder可以步行通过的一系列不同高度的连续的水平面(踏板或梯段平台)。其构成要素如图1所示，并在3．1．1～3．1．4中给出解释。3．1．1上升高度climbingheight基面和梯段平台之间的垂直距离(图1中的H)。3．1．2梯段flight两个梯段平台之间不间断的部分。3．1．3级距going两个相邻踏板的突沿之间的水平距离(图1中g)。3．1．4净空高度headroom除去斜线以上全部障碍(如梁、管道等)后的最小垂直距离(图1中e)。3．1．5梯段平台landing位于一个梯段末端的水平的休息平面(图1中的p)。3．1．6搭接部分overlap可以水平伸出的遮盖前一平面的踏板部分(图1中的r)。3，1．7楼梯或阶梯的坡度pitchofthestairwayorstepladder斜线与其在水平面上投影间的夹角(图1中的a)。3．1．8竖板高度riserheight两个相邻踏板表面之间的垂直距离(图1中的h)。3．1．9踏板step步行上、下楼梯或阶梯时在其上行走的水平表面。3．1．10踏板突沿stepnosing踏板前面的顶边。3．1．11直梯段楼梯straightflightstairway上升线是直线的楼梯。3．1．12楼梯斜梁stringer支撑踏板的侧面框架构件。3．1．13宽度width踏板两侧边之间的距离(图1中的l)。3．2护栏guard-rails防止偶然跌落或偶然进入危险区的装置。它可以装于楼梯、阶梯或梯段平台、操作平台，也可以装于通道。护栏的典型零件如图2所示，并在3．2．1～3．2．5中定义。3．2．1扶手handrail预定用手抓住支撑身体的顶部构件。它可单独使用或作为护栏的上部零件(图2中的①)。3．2．2横杆k...
