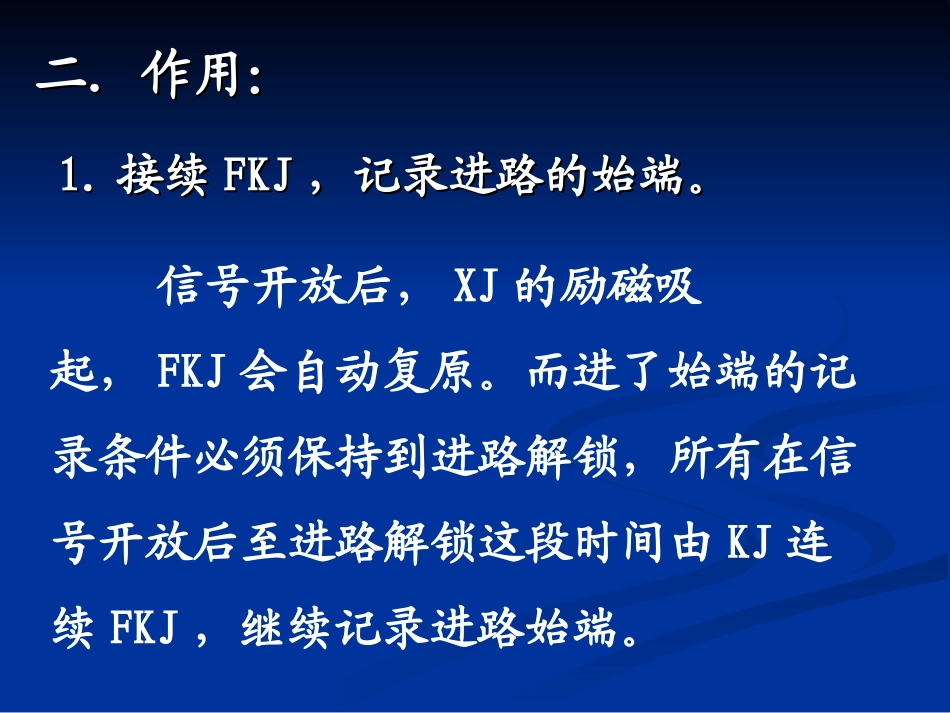

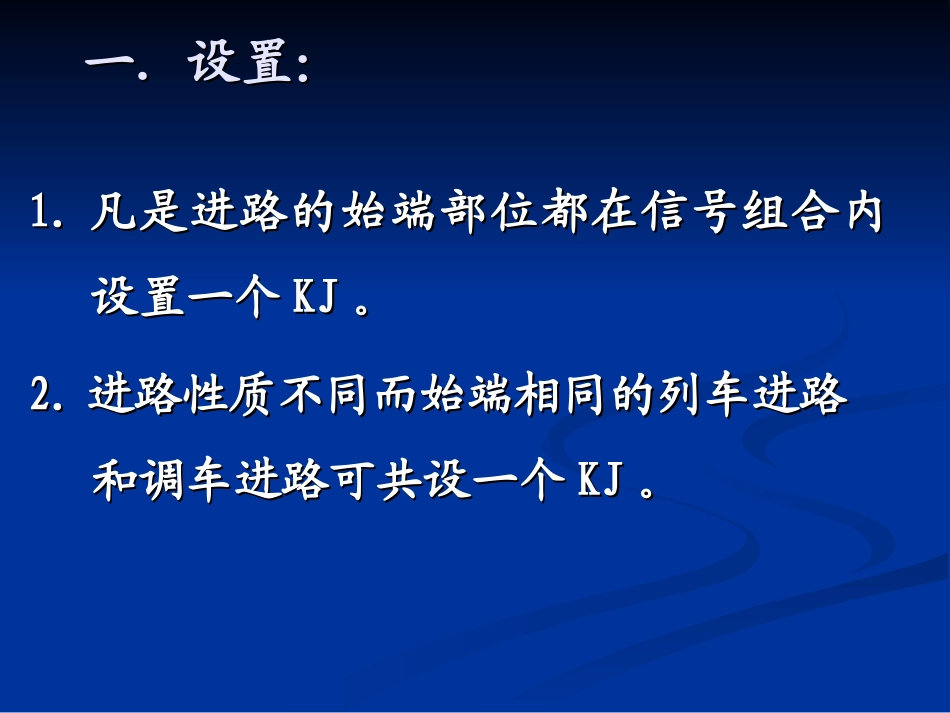

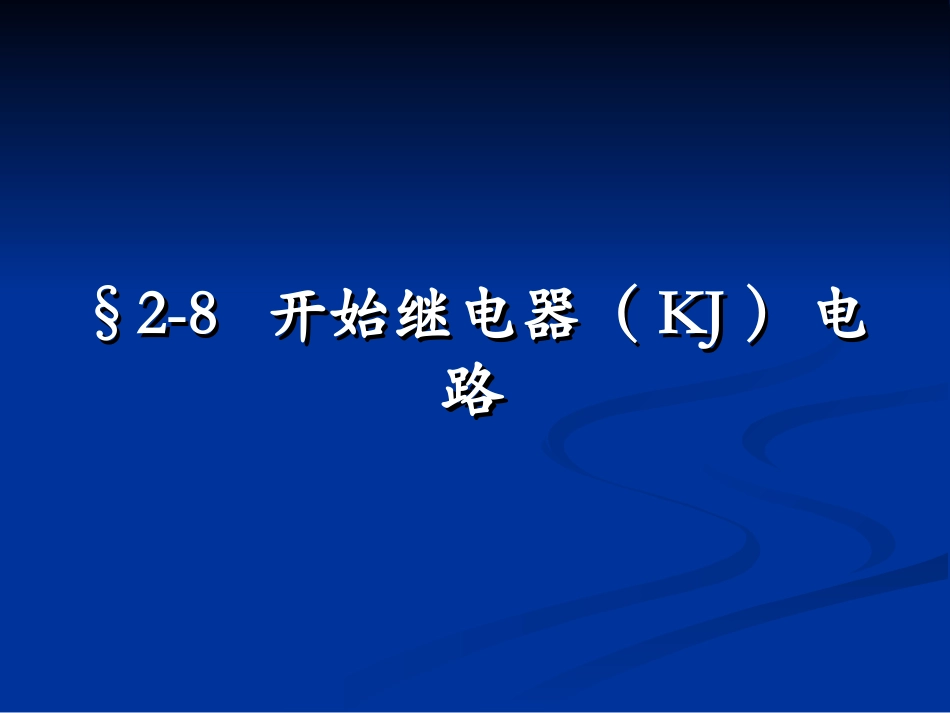

§2-8§2-8开始继电器（开始继电器（KJKJ））电电路路一．设置：一．设置：1.1.凡是进路的始端部位都在信号组合内凡是进路的始端部位都在信号组合内设置一个设置一个KJKJ。。2.2.进路性质不同而始端相同的列车进路进路性质不同而始端相同的列车进路和调车进路可共设一个和调车进路可共设一个KJKJ。。二．作用：二．作用：1.1.接续接续FKJFKJ，，记录进路的始端。记录进路的始端。信号开放后，XJ的励磁吸起，FKJ会自动复原。而进了始端的记录条件必须保持到进路解锁，所有在信号开放后至进路解锁这段时间由KJ连续FKJ，继续记录进路始端。2.2.检查进中路选排一致性。检查进中路选排一致性。进路选排一致性是指办理进路时，选岔网络所选出的道岔位置必须与进路上道岔实际开通的位置相一致，即进路上每组道岔的DCJ与DBJ或FCJ与FBJ一一对应在吸起状态。只有检查进路选排一致，才允许锁闭进路的开放信号，用KJ励磁吸起反映进路的选排一致性。3.3.作电路的区分条件。作电路的区分条件。执行组电路中，用KJ的接点作为网络线的电路区分条件。站场型网络结构中，排列不同的进路，当进路的始、终端不同时，为使与进路有关的继电器正常工作，与进路无关的继电器不致于错误动作，应在进路始、终端处将网络线断开。执行组电路中进路始端是用KJ的接点作为电路区分条件的，调车进路终端用ZJ的接点作为电路区分条件的。举例说明：图2-32是简化的XJ电路。未建立进路时，个信号机的XJ被进路始端部位的KJ接点从网络线上断开，只有在建立进路时，XJ经KJ的吸起条件被接到网络线上。三、第三、第77网络线的结构和检查的联锁条件网络线的结构和检查的联锁条件（一）、第（一）、第77网络线的结构：网络线的结构：KJKJ电路用的第电路用的第77线网络采用站场型网络结线网络采用站场型网络结构。如构。如图图22-33-33，同一个咽喉所有的，同一个咽喉所有的KJKJ都由各都由各自的自的FKJFKJ前接点接到前接点接到77线网络上。在网络中，线网络上。在网络中，进进路始端的电路区分条件是路始端的电路区分条件是FKJFKJ接点，进路终端接点，进路终端的电路区分条件是的电路区分条件是ZJZJ接点。接点。11、检查进路选排一致性：、检查进路选排一致性：用进路上各组道岔的DCJ与DBJ或FCJ与FBJ的前接点串联在7线网络来实现的。22、检查进路在解锁状态：、检查进路在解锁状态：用接在7线网络上各组道岔的SJ前接点证明的。因7线与11线网络共用道岔表示继电器和SJ接，为防止7线与11线网络互相干扰，同时作为网络线的区分条件，每组道岔接入两组SJ接点。当SJ励磁吸起，接通7线网络，反映进路在解锁状态；当SJ失磁落下，接通11线网络，反映进路在锁闭状态。33、继续记录进路始端：、继续记录进路始端：用每一进路始端的FKJ前接点实现。因KJ是经FKJ前接点接到线上，所KJ的吸起能接续FKJ，继续记录进站始端。四、四、KJKJ电路原理：电路原理：（一）、调车专用的（一）、调车专用的KJKJ电路电路：：1.1.电路结构：电路结构：调车专用的调车专用的KJKJ3-43-4线圈经线圈经77线网络构成励磁线网络构成励磁电电路，路，KJKJ1-21-2线圈构成二条并联的自闭电路。励磁线圈构成二条并联的自闭电路。励磁电路从本组合得到电路从本组合得到KFKF电源，从调车进路终端电源，从调车进路终端处接在处接在77线网络的线网络的ZJZJ前接点提供前接点提供KZKZ电源。自电源。自闭闭电路接入的控制条件是电路接入的控制条件是FKJFKJ和和XJJXJJ前接点串接前接点串接支支路和路和SJSJ后接点支中相并联。后接点支中相并联。2.2.举例：如办理举例：如办理DD1515至Ⅱ至ⅡGG的调车进路，的调车进路，如如图图22-33-33。。(1).(1).励磁电路：励磁电路：KZKZ→→SSⅡⅡZJZJ72-7172-71→→SSⅡⅡFKJFKJ73-7173-71→→27271DCJ1DCJ52-5152-51→→27271SJ1SJ22-2122-21→→27DBJF27DBJF32-3132-31→→271SJ271SJ11-1211-12→→17/192SJ17/192SJ22-2122-21→→17/19DBJ17/19DBJ31-3231-32→→17/192SJ17/192SJ11-1211-12→→17/1917/192DCJ2DCJ51-5251-52→→DD1515FKJFKJ71-7271-72→→DD1515KJKJ3-43-4线圈→线圈→KFKF。。电路动作演示电路动作演示通过7线检查...
