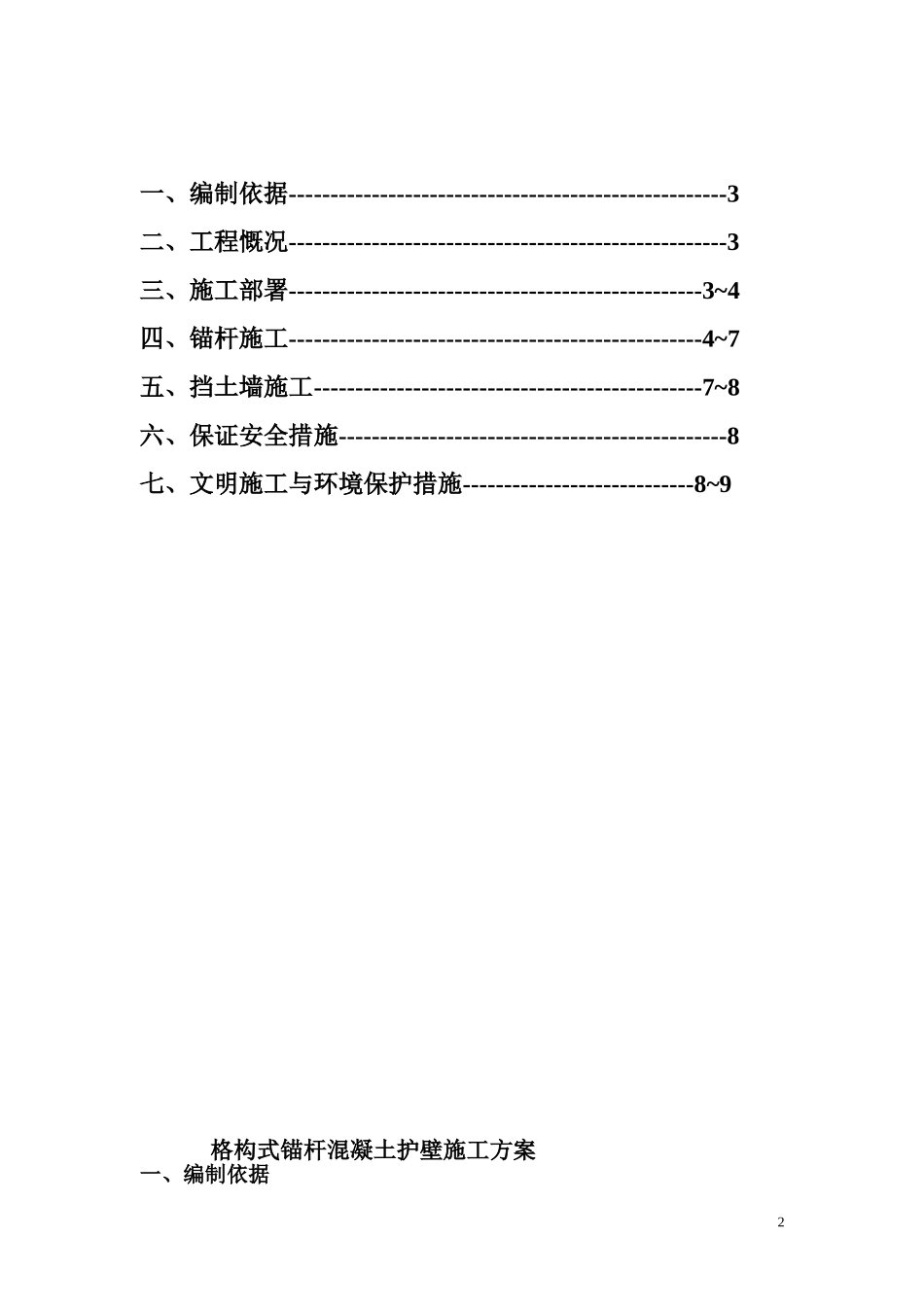

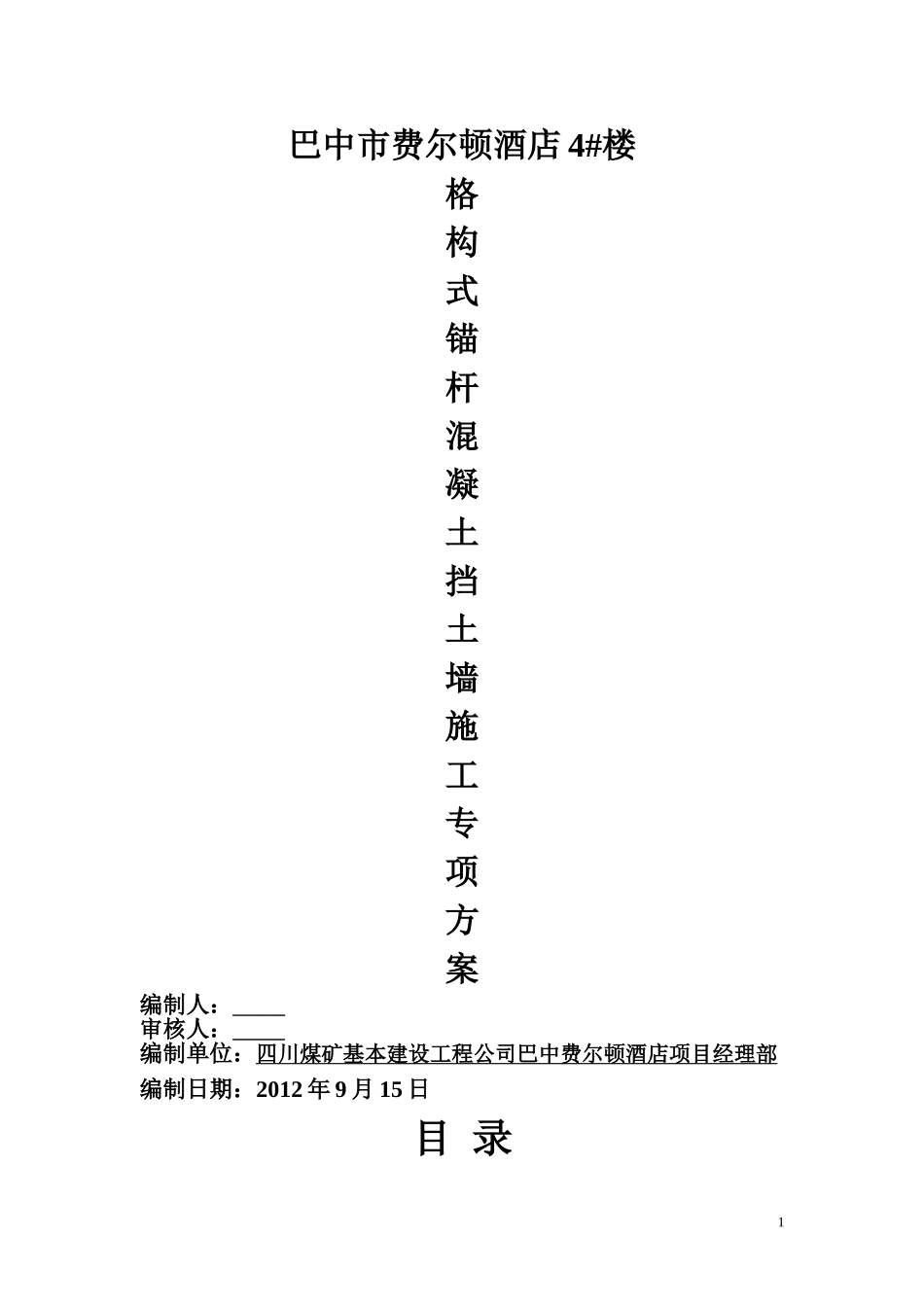

1巴中市费尔顿酒店4#楼格构式锚杆混凝土挡土墙施工专项方案编制人：审核人：编制单位：四川煤矿基本建设工程公司巴中费尔顿酒店项目经理部编制日期：2012年9月15日目录2一、编制依据-----------------------------------------------------3二、工程慨况-----------------------------------------------------3三、施工部署--------------------------------------------------3~4四、锚杆施工--------------------------------------------------4~7五、挡土墙施工-----------------------------------------------7~8六、保证安全措施-----------------------------------------------8七、文明施工与环境保护措施----------------------------8~9格构式锚杆混凝土护壁施工方案一、编制依据31、施工图纸；2、《建筑结构荷载规范》GB50009--2011；3、《砼结构设计规范》GB50010--2002；4、《建筑边坡工程技术规范》GB50330--2002；5、《建筑地基基础设计规范》GBJ50007--2002；6、《砼结构工程施工质量验收规范》GB50204--2002；7、《建筑抗震设计规范》GB50011--2010；8、其他相关规范、标准、现场。二、工程概况我施工单位已按施工图进行4#楼房建土方开挖完成。建设单位要求将4#楼建筑物向前平移，建设单位2012年9月30日提供挡土墙格构式锚杆护壁设计变更通知单，挡土墙成型面放坡i=0.3，锚杆垂直间距3000mm,斜面长度3150mm；浇筑商品混凝土，混凝土强度C25，浇筑方式：采用地泵施工作业。边坡清理，采用人工手持电镐施工。边坡安全等级二级，设计合理使用年限50年，6°抗震设防，设计边坡治理段406.00--422.800；现场实际须治理段406.000--430.150高度区域。三、施工部署1、搭设装饰脚手架落地式双排钢管脚手架，脚手架高度：406.00m开始搭设，架体高度随挡土墙成型高度+1.2m；每段架体高度详下图，架体搭设面积：3831.00m2。架体拆除后，所以周转材料人工转运至4#楼前道路200m2、施工临电临水安装⑴、在4#楼2级配电箱内接4#楼挡土墙施工场地（居中设置）一个3级户外箱，箱体600*500；内装防误闸刀一把60A，漏电断路器一个60A、漏电开关4只：2只（CJZ-45A）+1只（CJZ-32A）+1只（CJZ-20A）；用途木工圆盘踞，混凝土振动棒、照明、备用。2级箱体至3级箱体配线ZRYJV--4*25+1*16，电缆长度100m；⑵、移动式配电箱一个，箱体300*400；箱内配置：防误闸刀20A一把、漏电开关20A一只，移动式电缆100m（BV--4*4）；⑶、在4#楼临水管网上接PPR32到挡土墙现场，距2m挡土墙部位纵向在自然4地面设3处施工用水点，随挡土墙施工高度向上安装临水管道及配件。⑷、PPR32用量：主管网至挡土墙现场安装40m；沿挡土墙纵向安装160m;沿挡土墙高度向上安装27m+20m+14m；用于润湿模板安装、混凝土养护。四、锚杆施工（一）施工准备1、材料（1）锚杆杆体材料选用III级高强螺纹钢筋，钢筋直径为32。（2）浆体材料采用P.O42.5R水泥净浆；不得使用PH值小于4的酸性水。（3）注浆管材料：PE32，保证其在加工和安装过程中不致损坏，具有抗水性和化学稳定性，与水泥砂浆和防腐剂接触无不良反应。2、作业条件（1）在锚杆施工前，土方开挖完成后邀请地勘、监理、业主相关人员现场确认土层情况能满足图纸要求的条件后，清理边坡采用人工手持电镐进行施工作业必须将松动土石、不满足要求的杂土清理干净；清理边坡土石方按平均200mm厚进行计算。（2）采用锚杆潜孔钻钻孔施工作业，孔径Ø110，深度按图纸要求，每钻孔2m检查一次土层是否满足要求，做好施工记录。（3）施工前，要认真检查原材料型号、品种、规格及锚杆各部件的质量，并检查原材料和主要技术性能是否符合设计要求。（4）工程锚杆施工后，进行张拉试验（设计张拉力90KN）。（二）操作工艺1、钻孔（1）钻孔前，根据设计要求和土层条件，定出孔位，做出标记。（2）作业面场地要平坦、坚实，场地宽度>4m。（3）钻机就位后，应保持平稳，导杆或立轴与钻杆倾角一致，并在同一轴线上。（4）钻进用的钻具，可采用地质部门使用的普通岩芯钻探的钻头和管材系列（5）根据土层条件可选择岩芯钻进，选择无岩芯钻进；为了配合跟管钻进，配备足够数量的长度为0.5-1.0m...
